Lưu ý mạch không bao gồm Anten, quý khách có thể mua các loại Anten 433Mhz tương thích với mạch tại đây.

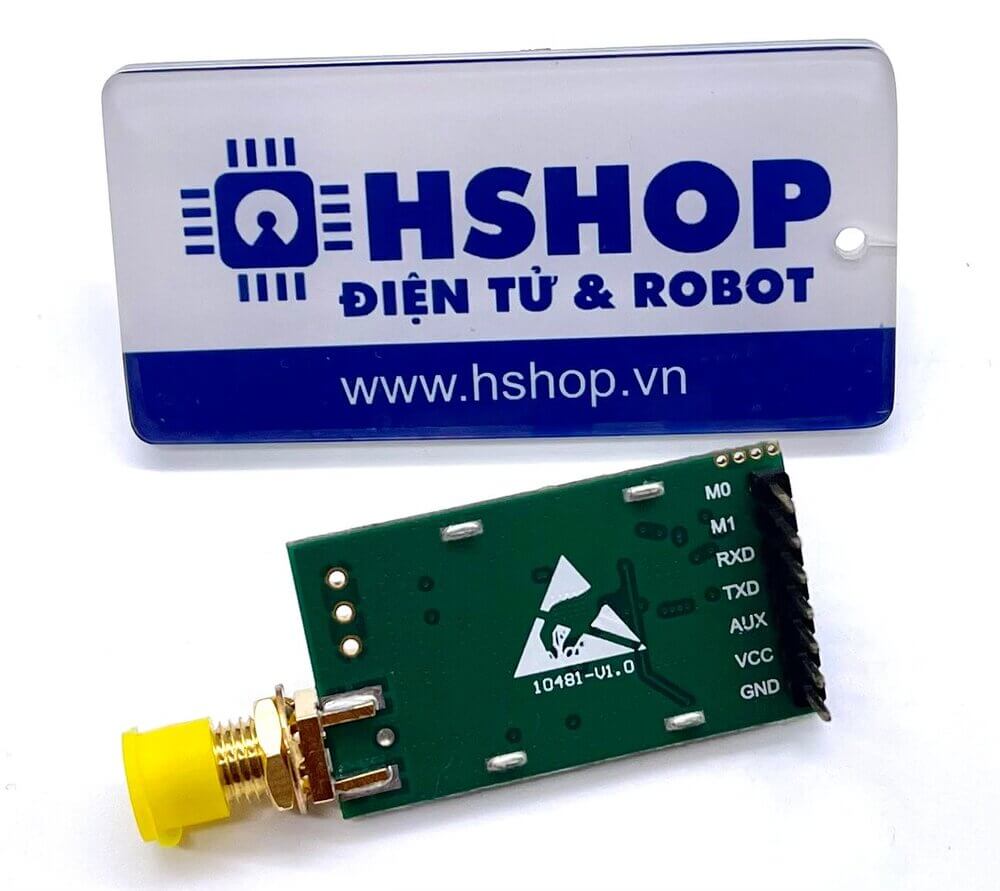

Module RF UART Lora SX1278 433Mhz 3000m EBYTE E32-433T20D sử dụng chip SX1278 của nhà sản xuất SEMTECH chuẩn giao tiếp LORA (Long Range), chuẩn LORA mang đến hai yếu tố quan trọng là tiết kiệm năng lượng và khoảng cách phát siêu xa ( Ultimate long range wireless solution), ngoài ra nó còn có khả năng cấu hình để tạo thành mạng nên hiện tại được phát triển và sử dụng rất nhiều trong các nghiên cứu về IoT.
Module RF UART Lora SX1278 433Mhz 3000m EBYTE E32-433T20D được tích hợp phần chuyển đổi giao tiếp SPI của SX1278 sang UART giúp việc giao tiếp và sử dụng rất dễ dàng, chỉ cần kết nối với Software của hãng để cấu hình địa chỉ , tốc độ và công suất truyền là có thể sử dụng (cần mua thêm mạch chuyển USB-UART để kết nối máy tính).
Thông số kỹ thuật:
- Model: EBYTE E32-433T20D Lora SX1278 433Mhz Module
- IC chính: SX1278 từ SEMTECH.
- Điện áp hoạt đông: 2.3 - 5.5 VDC
- Điện áp giao tiếp: TTL-3.3V
- Giao tiếp UART Data bits 8, Stop bits 1, Parity none, tốc độ từ 1200 - 115200.
- Tần số: 410 - 441Mhz
- Công suất: 20dbm (100mW)
- Khoảng cách truyền tối đa trong điều kiện lý tưởng: 3000m
- Tốc độ truyền: 0.3 - 19.2 Kbps ( mặc định 2.4 Kbps)
- 512bytes bộ đệm.
- Hỗ trợ 65536 địa chỉ cấu hình.
- Kích thước: 21x36mm.
Lưu ý:
- Chân M0,M1 nối GND để truyền nhận bình thường hoặt nối với GPIO của vi điều khiển để thay đổi các Mode.
- Nếu dùng với mạch có mức logic trên 3.3V, có thể mua thêm mạch chuyển mức logic để bảo vệ chân.
Phần mềm cấu hình Ebyte RF Setting 4.4
Mode（03） | M1 | M0 | Mode introduction | Remark |
Mode 0 Normal | 0 | 0 | Serial port open, wireless channel open, transparent transmission. | The receiver must be in mode 0 or mode 1 |
Mode 1 Wake-up | 0 | 1 | Serial port open, wireless open. The difference between normal mode and wake-up mode is it will increase wake-up code automatically before data packet transmission so that it can awaken the receiver working under mode 2 | The receiver could be in mode 0, mode 1 or mode 2. |
Mode 2 Power saving | 1 | 0 | Serial port closed, wireless is under the air wake-up mode. It will open the serial port and transmit data after receiving the wireless data. | 1, the transmitter should be in mode 1 2, cannot transmit under this mode |
Mode 3 Sleep | 1 | 1 | The mode will sleep and can receive parameter setting command. | For details, pls refer the operating parameter elaboration |
