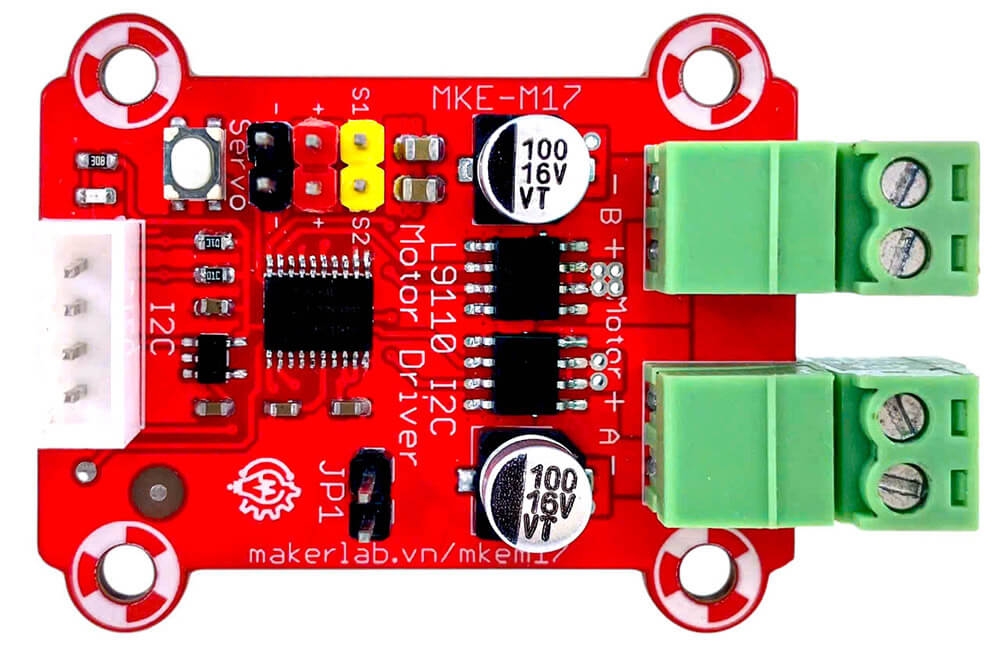

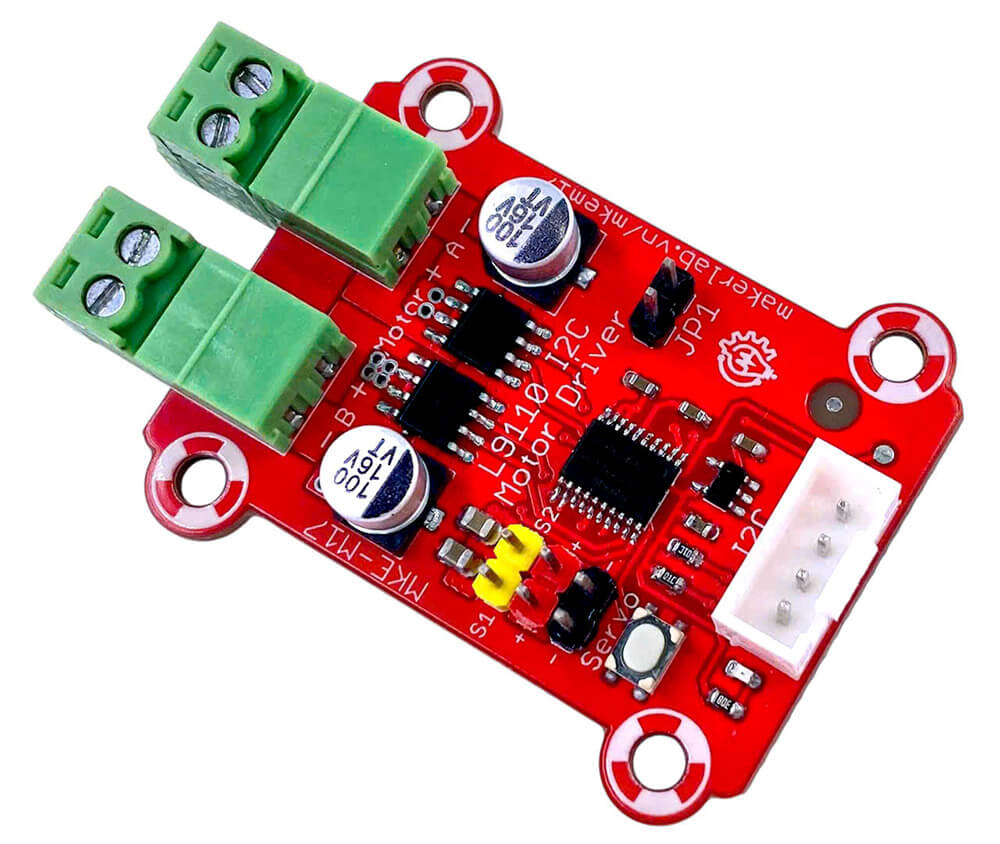

Mạch điều khiển động cơ MKE-M17 L9110 I2C motor control module

Mạch điều khiển động cơ MKE-M17 L9110 I2C motor control module được sử dụng để điều khiển cùng lúc 2 x động cơ DC và 2 x động cơ RC Servo trong các ứng dụng điều khiển robot, xe tự hành, mạch sử dụng giao tiếp I2C nên dễ dàng kết nối và sử dụng với chỉ 2 chân giao tiếp I2C là SDA (data) và SCL (clock).

Mạch điều khiển động cơ MKE-M17 L9110 I2C motor control module thuộc hệ sinh thái phần cứng Robotics MakerEdu với chuẩn kết nối connector XH2.54, cảm biến có thể sử dụng trực tiếp an toàn với các mạch điều khiển trung tâm giao tiếp ở cả hai mức điện áp 3.3VDC / 5VDC như: Arduino, Raspberry Pi, Jetson Nano, Micro:bit,....

Thông số kỹ thuật:

• Điện áp cấp cho mạch hoạt động : 5VDC ( tại cổng I2C)
• Điện áp ngoài cấp cho động cơ : 5~10V ( tại chân VM)
• Dòng cấp tối đa cho mỗi động cơ : 800mA
• Chuẩn giao tiếp : I2C (SDA/SCL)
• Điện áp giao tiếp: TTL 3.3V/5VDC
• Địa chỉ I2C : 0X64-0X68
• Điều khiển được 2 động cơ DC và 2 động cơ RC Servo cùng lúc
• Mạch được thiết kế thêm tính năng chống nhiễu và hoạt động ổn định

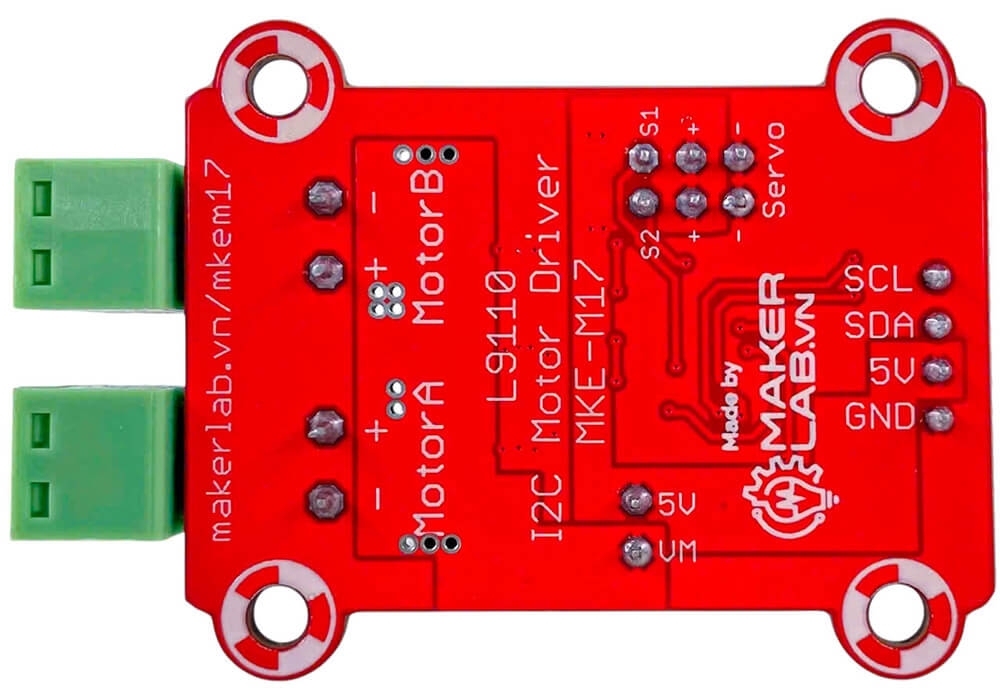

• Chuẩn kết nối :

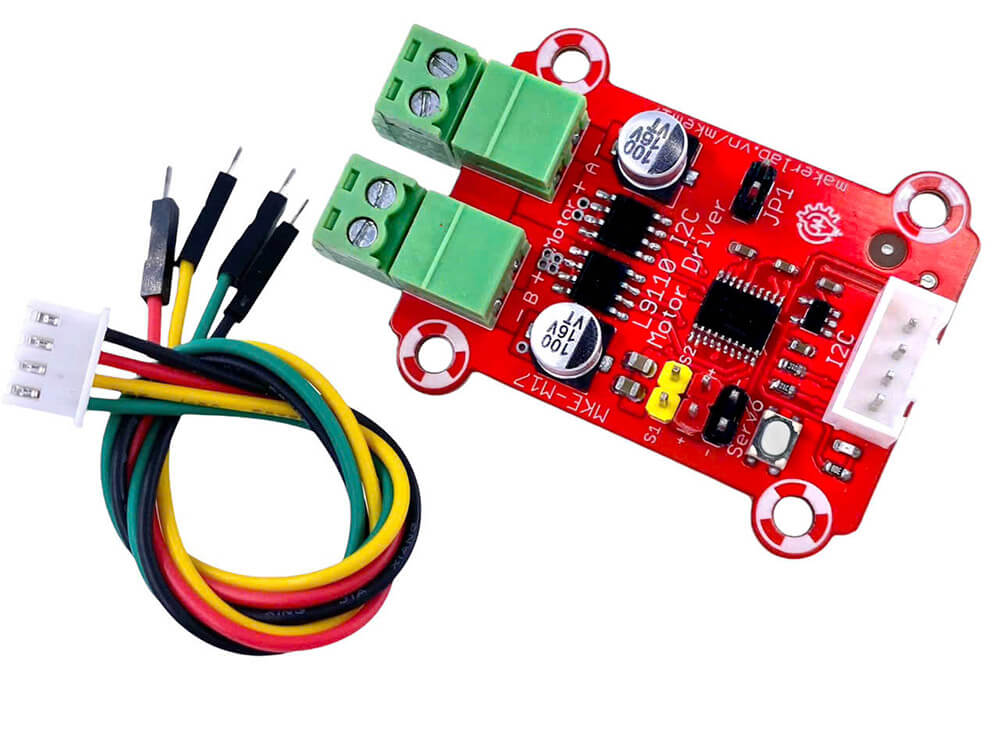

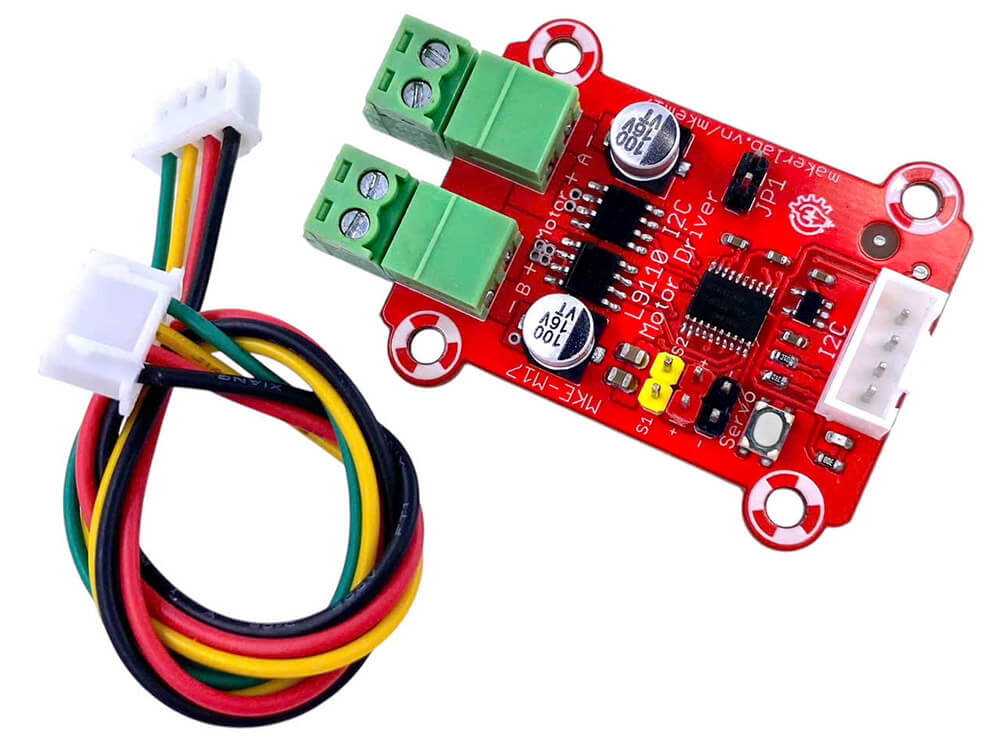

                1 x Conector XH2.54 4Pins (cổng I2C)

                2 x Conector Domino 2P (MotorA và MotorB)

                2 x Male Header 3P 2.54mm (RC Servo S1 và S2)

Lưu ý : Nếu Quý khách sử dụng 5V cấp cho động cơ, quý khách có thể nối tắt chân Jumper (JP) để dùng chung nguồn với chân 5V tại cổng I2C thì nguồn cấp tại chân này với cường độ dòng đủ khoẻ từ 5A trở lên !!!

Tương thích tốt nhất khi sử dụng với mạch điều khiển trung tâm của MakerEdu và MakerEdu Shield...
