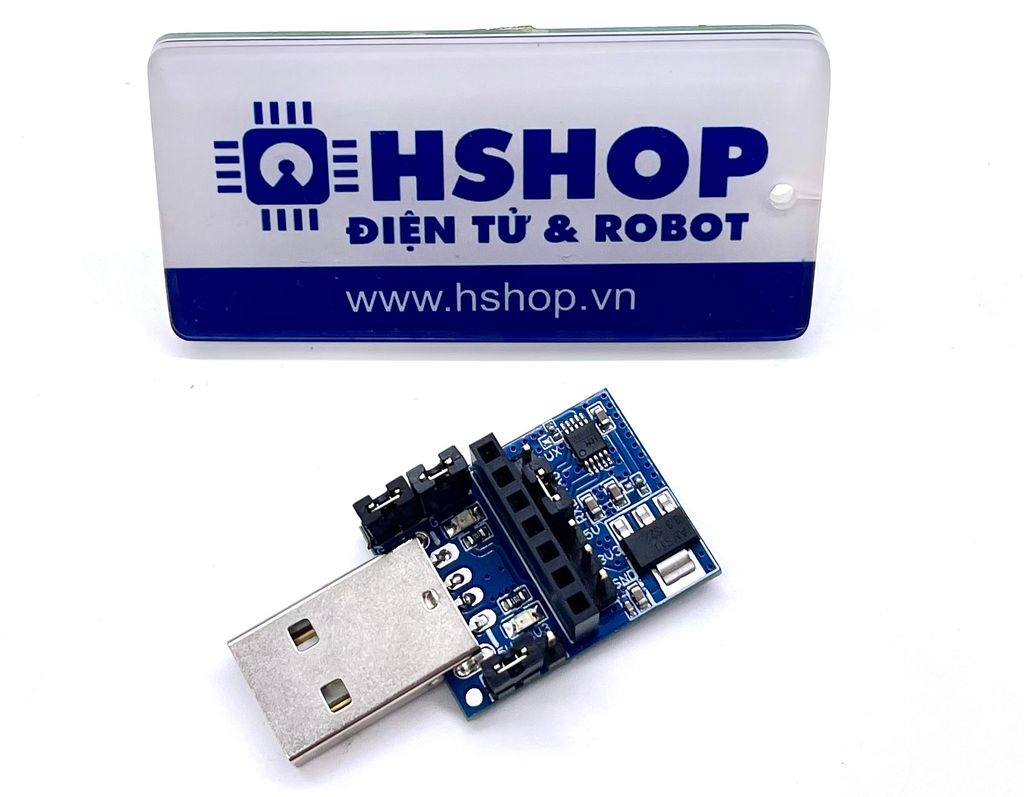

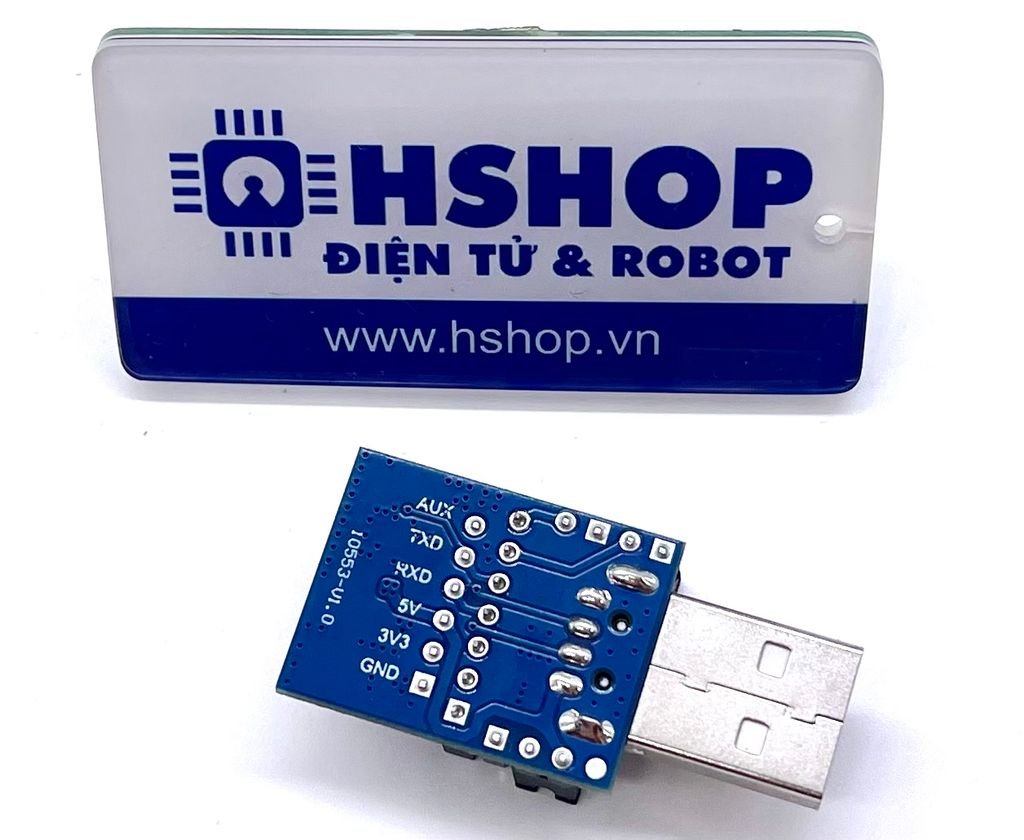

Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2

    Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2
Nhà sản xuất: Import
Mã sản phẩm:HS000663
Giá bán
120,000₫
Thêm vào giỏ hàng

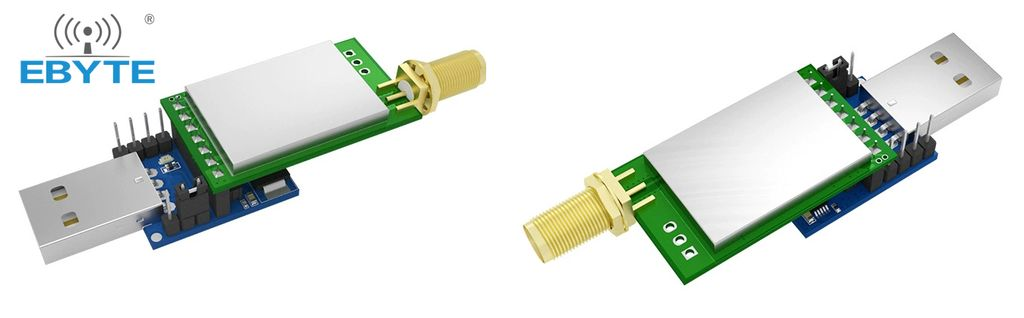

Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2 được sử dụng với Mạch thu phát RF UART Lora SX1278 để có thể giao tiếp giữa mạch và máy tính qua cổng USB, giúp cấu hình với Software hoặc truyền nhận dữ liệu trực tiếp với máy tính dễ dàng.

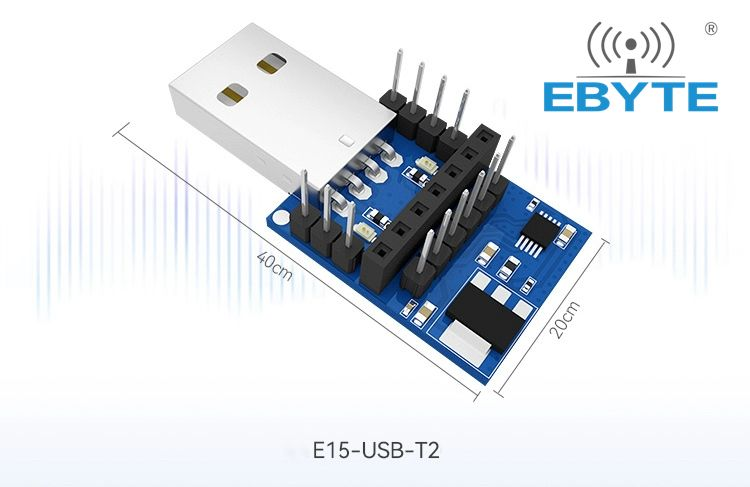

Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2 có thiết kế nhỏ gọn bao gồm IC chuyển USB UART CH340X có khả năng nhận Driver trên hầu hết các hệ điều hành, mạch được thiết kế thêm Jumper M0, M1 để thiếp lập các chế độ truyền nhận, cấu hình cho Mạch thu phát RF UART Lora SX1278, mạch còn có Led hiển thị trạng thái truyền nhận.

Phần mềm cấu hình.

Hướng dẫn cài đặt Driver CH340X

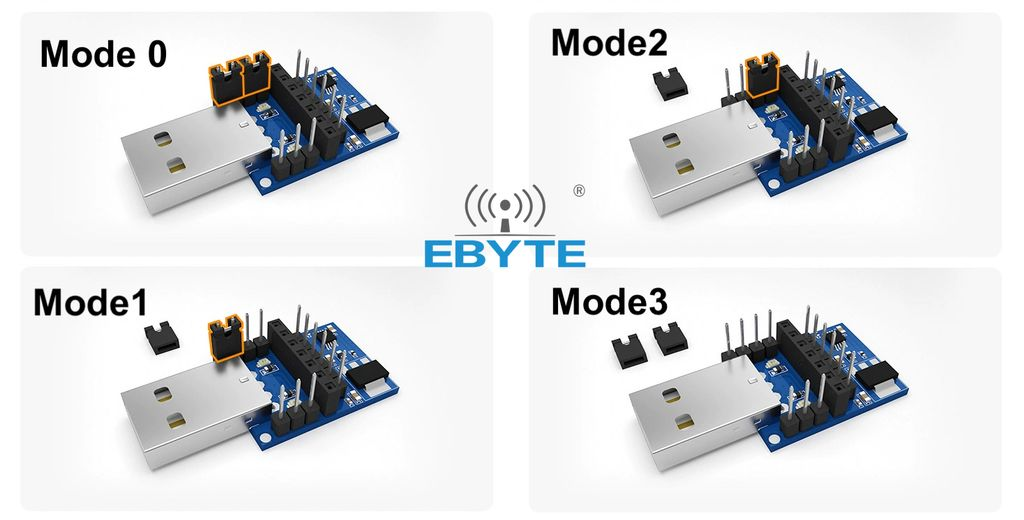

Mode(03)

M1

M0

Mode introduction

Remark

Mode 0

Normal

0

0

Serial port open, wireless channel open, transparent transmission.

The receiver must be in mode 0 or mode 1

Mode 1

Wake-up

0

1

Serial port open, wireless open. The difference between normal mode and wake-up mode is it will increase wake-up code automatically before data packet transmission so that it can awaken the receiver working under mode 2

The receiver could be in mode 0, mode 1 or mode 2.

Mode 2

Power saving

1

0

Serial port closed, wireless is under the air wake-up mode. It will open the serial port and transmit data after receiving the wireless data.

1, the transmitter should be in mode 1

2, cannot transmit under this mode

Mode 3

Sleep

1

1

The mode will sleep and can receive parameter setting command.

For details, pls refer the operating parameter elaboration



Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2

Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2

Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2

Mạch chuyển giao tiếp USB UART Lora SX1278 EBYTE E15-USB-T2



Mạch chuyển giao tiếp USB UART Lora SX1278

Mạch chuyển giao tiếp USB UART Lora SX1278
