Waveshare TTL UART To CAN Mini Module, WS-TTL-CAN, Supports Bi-Directional Transmitting And Receiving

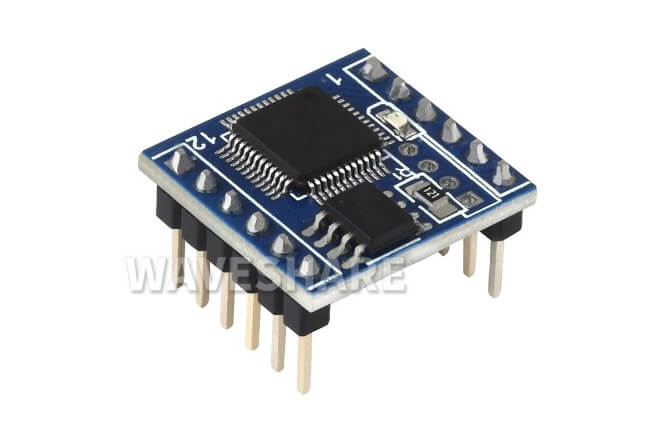

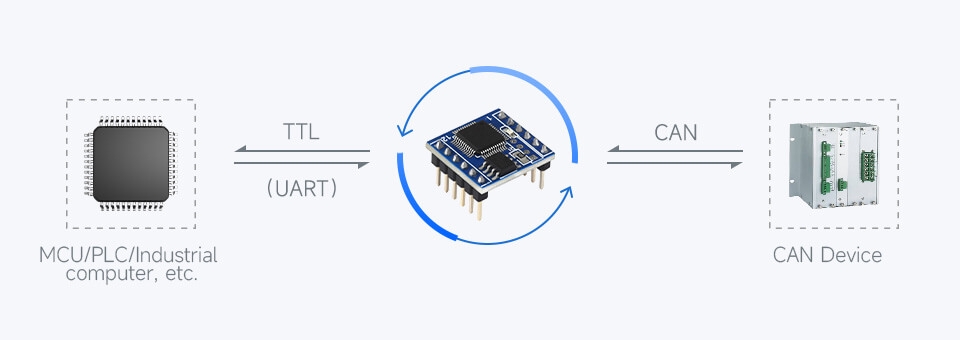

Waveshare TTL UART To CAN Mini Module, WS-TTL-CAN là mạch chuyển đổi giao tiếp TTL UART sang CAN Bus, giúp kết nối các vi điều khiển, thiết bị UART và hệ thống CAN Bus một cách đơn giản mà không cần tự phát triển giao thức chuyển đổi. Module tích hợp MCU hiệu năng cao 32-bit cùng chip Transceiver CAN, được tích hợp sẵn thuật toán chuyển đổi giao thức, hỗ trợ truyền nhận dữ liệu hai chiều giữa UART TTL và CAN.

Waveshare TTL UART To CAN Mini Module, WS-TTL-CAN hỗ trợ chuẩn CAN 2.0A (Standard Frame) và CAN 2.0B (Extended Frame) theo tiêu chuẩn ISO 11898-1/2/3, với tốc độ truyền CAN có thể cấu hình từ 10Kbps đến 1000Kbps. Giao tiếp UART hỗ trợ tốc độ từ 1200bps đến 460800bps, phù hợp với nhiều nền tảng điều khiển như Arduino, STM32, ESP32, Raspberry Pi, PLC và các hệ thống nhúng công nghiệp.

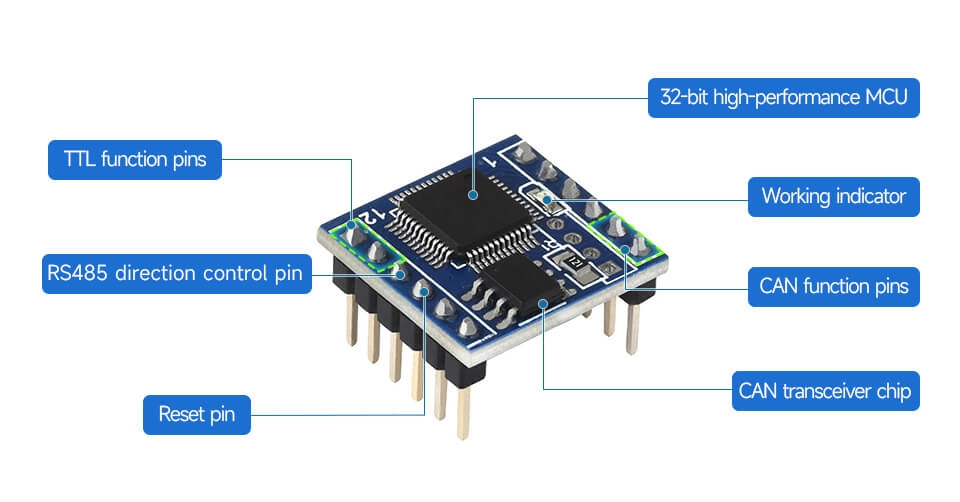

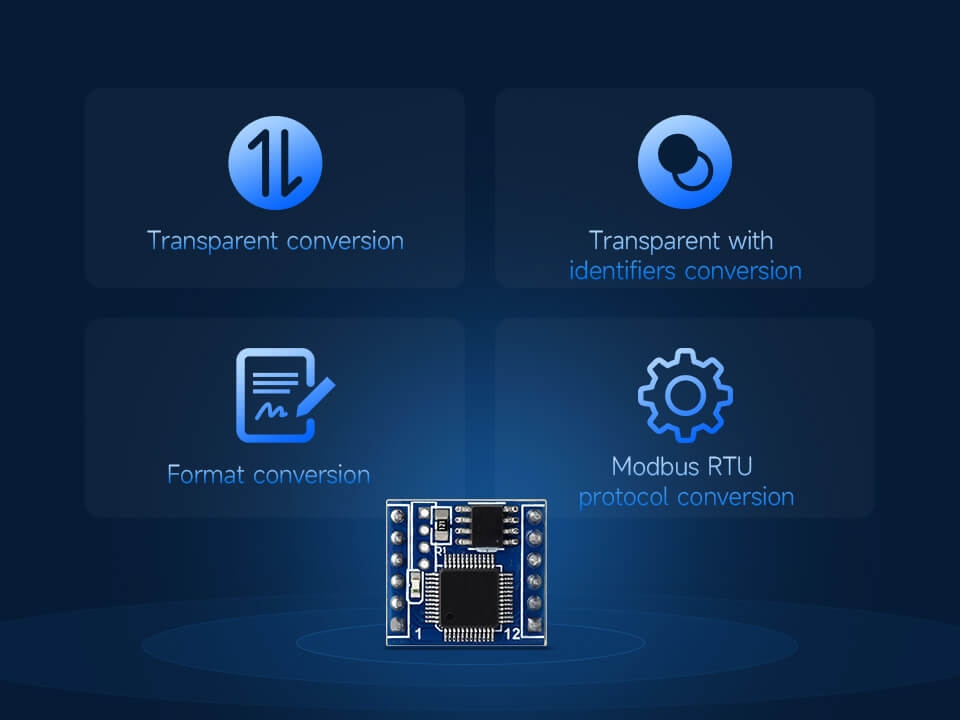

Waveshare TTL UART To CAN Mini Module, WS-TTL-CAN hỗ trợ nhiều chế độ hoạt động như Transparent Conversion, Transparent Conversion with Identifier, Format Conversion và Modbus RTU Protocol Conversion, giúp thiết bị có thể sử dụng trong nhiều ứng dụng khác nhau từ truyền dữ liệu CAN đơn giản đến các hệ thống công nghiệp sử dụng Modbus RTU.

Waveshare TTL UART To CAN Mini Module, WS-TTL-CAN được thiết kế hướng tới độ ổn định cao với các tính năng bảo vệ như ESD Protection, Anti-Surge Protection, khả năng chống nhiễu EMC tốt, bộ đệm CAN lên đến 1000 frame giúp hạn chế mất dữ liệu khi lưu lượng truyền thông cao. Ngoài ra, module còn hỗ trợ 14 bộ lọc CAN có thể cấu hình, chức năng phát hiện mất kết nối (Offline Detection) và tự động khôi phục kết nối.

Với kích thước nhỏ gọn, khả năng cấu hình linh hoạt và giao tiếp đơn giản, Waveshare TTL UART To CAN Mini Module, WS-TTL-CAN là giải pháp phù hợp cho các ứng dụng Robot, Automotive, PLC, Industrial Automation, IoT Gateway, CAN Network và các hệ thống điều khiển nhúng.

THÔNG SỐ KỸ THUẬT

• Model: WS-TTL-CAN
• SKU: 26077
• Thương hiệu: Waveshare
• Loại module: TTL UART to CAN Converter
• MCU: 32-bit High Performance Processor
• Giao tiếp UART:
  • Chuẩn tín hiệu: TTL UART
  • Điện áp logic: 3.3V
  • Baudrate: 1200bps ~ 460800bps
• Giao tiếp CAN:
  • CAN 2.0A Standard Frame
  • CAN 2.0B Extended Frame
  • Chuẩn: ISO 11898-1/2/3
  • Baudrate: 10Kbps ~ 1000Kbps
• Phương thức truyền thông:
  • Truyền dữ liệu hai chiều UART ↔ CAN
• Chế độ hoạt động:
  • Transparent Conversion
  • Transparent Conversion with Identifier
  • Format Conversion
  • Modbus RTU Protocol Conversion
• Bộ lọc CAN:
  • 14 bộ lọc có thể cấu hình
• Bộ nhớ đệm CAN:
  • 1000 frame
• Tốc độ chuyển đổi dữ liệu:
  • Lên đến 1270 extended frame/s (UART 115200bps, CAN 250Kbps)
  • Trên 5000 extended frame/s (UART 460800bps, CAN 1000Kbps)
• Nguồn cấp:
  • 3.3VDC
  • Dòng tiêu thụ khoảng 40mA
• Bảo vệ:
  • ESD Protection
  • Anti-Surge Protection
  • EMC Performance cao
• Chỉ báo trạng thái:
  • RUN LED
  • COM LED
  • CAN LED
• Chức năng hỗ trợ:

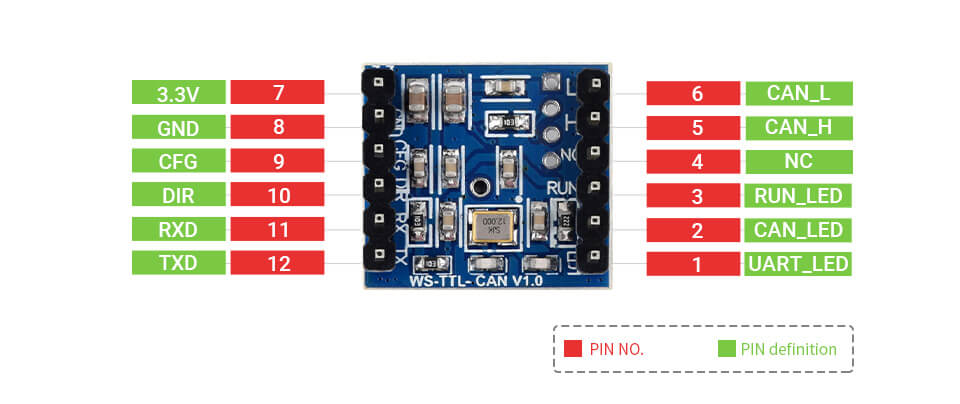

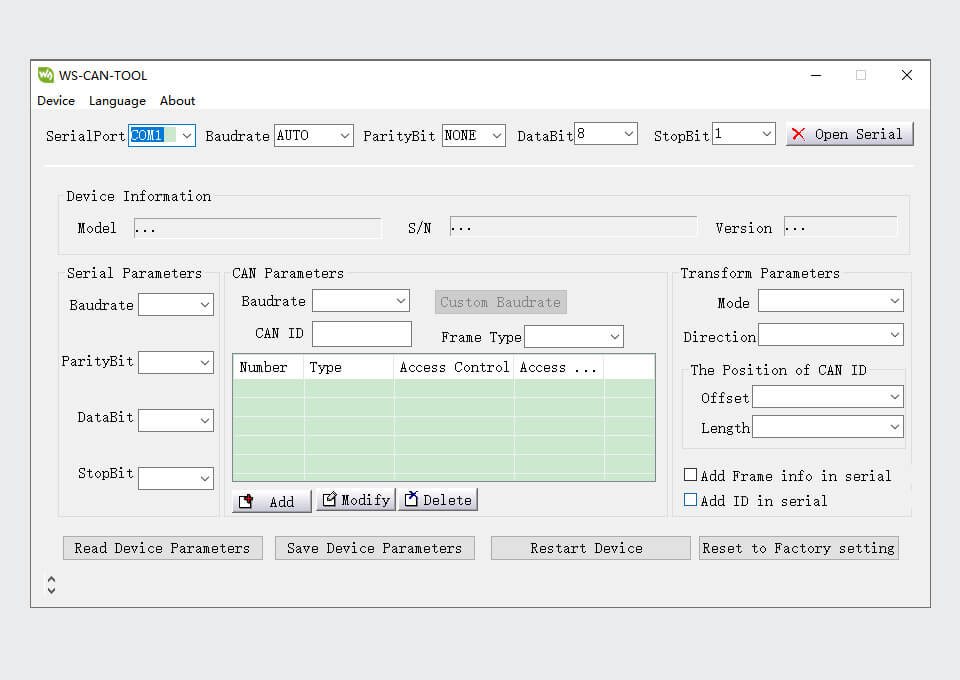

  • Cấu hình thông số qua UART
  • Firmware Upgrade qua TTL
  • Reset / Restore Factory Setting
  • Offline Detection & Auto Recovery
• Nhiệt độ hoạt động:
  • -40°C ~ +85°C

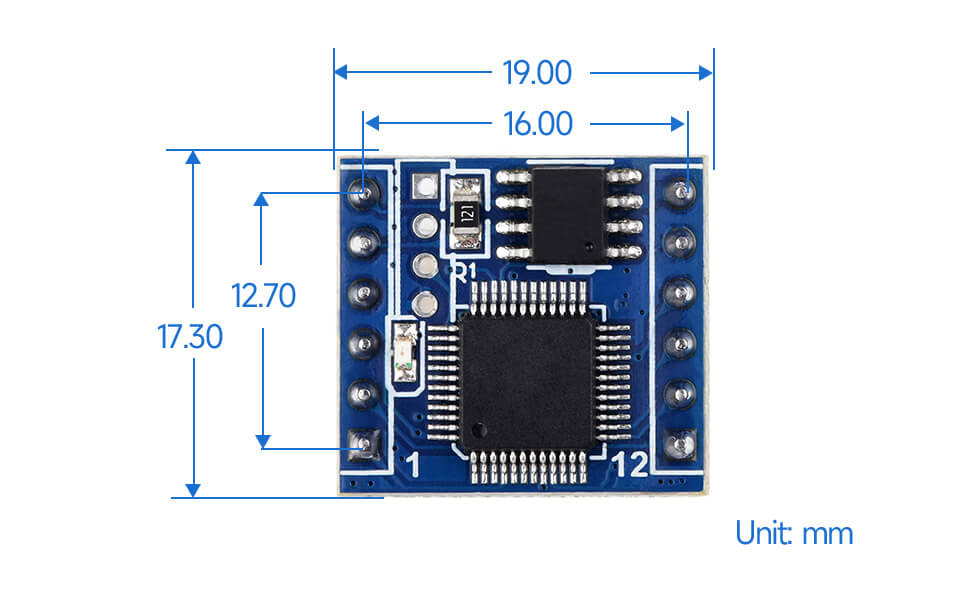

• Kích thước:
  • 19 × 17.3mm

ỨNG DỤNG

• Chuyển đổi UART sang CAN Bus.
• Giao tiếp CAN cho Arduino, ESP32, STM32.
• Robot và hệ thống điều khiển chuyển động.
• Ô tô và xe điện.
• PLC và tự động hóa công nghiệp.
• Thiết bị đo lường CAN.
• CAN Gateway.
• IoT Gateway.
• Hệ thống truyền thông nhúng.

BỘ SẢN PHẨM BAO GỒM

1. WS-TTL-CAN x1
