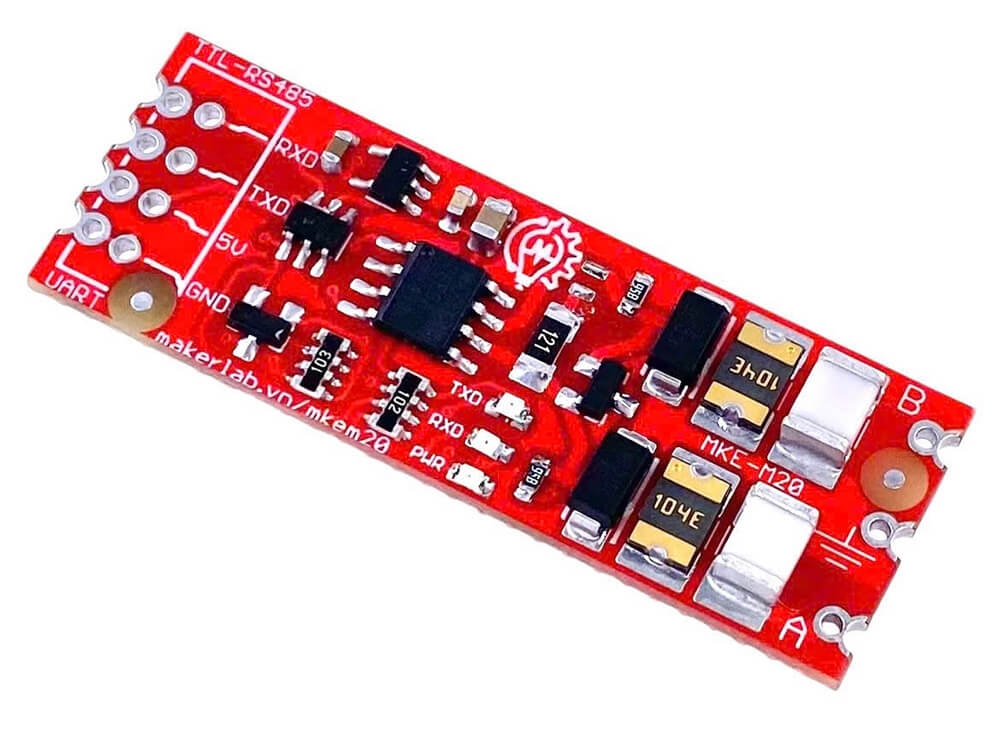

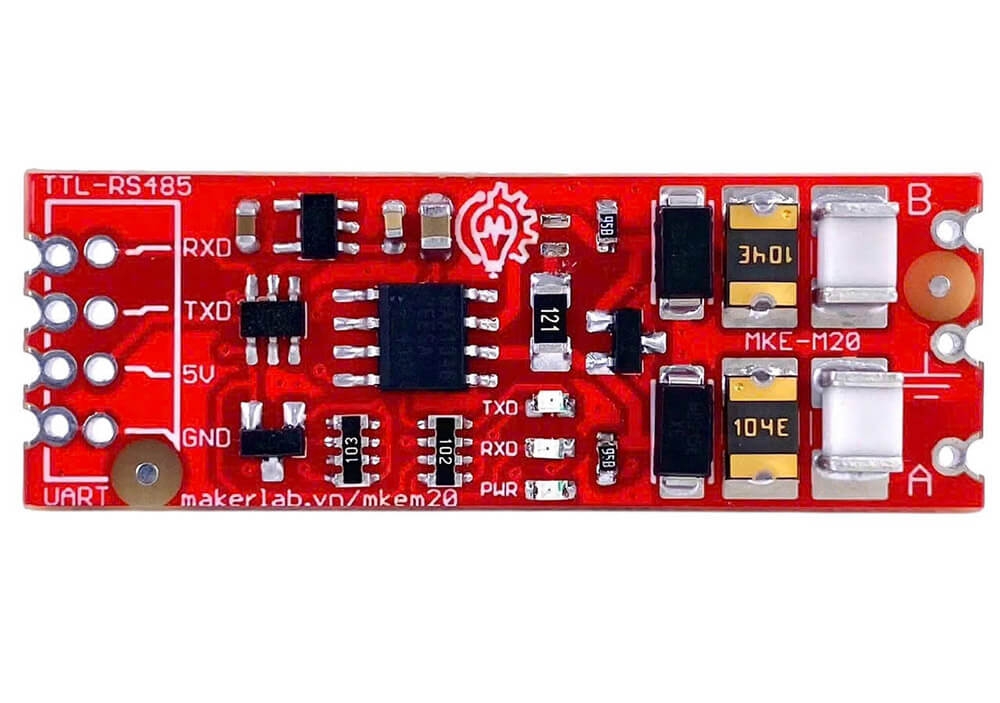

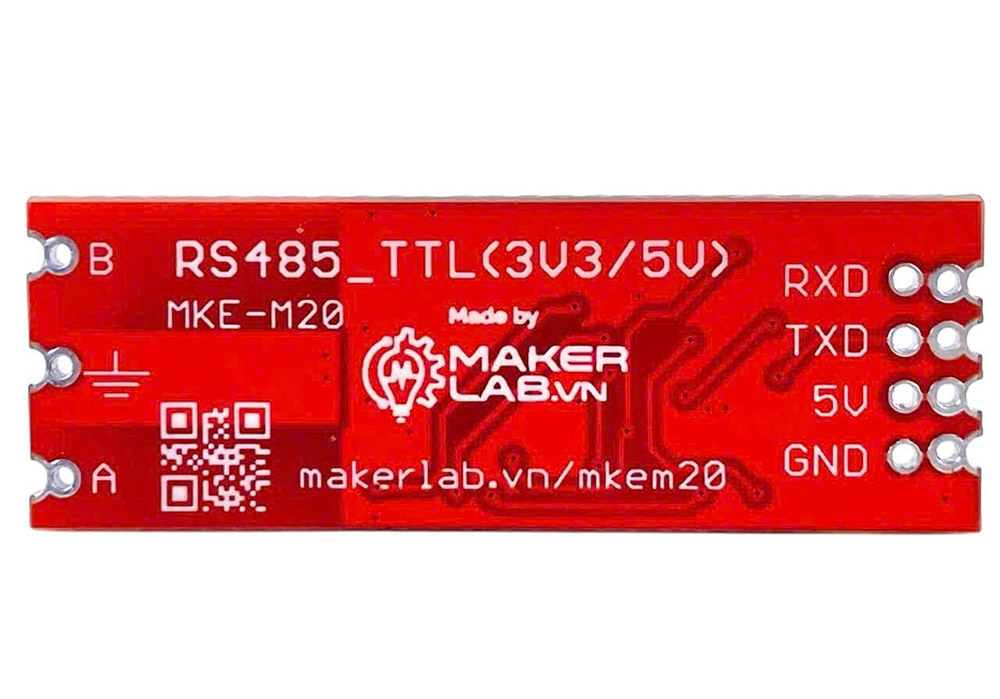

Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)Mạch chuyển giao tiếp MKE-M20 TTL to RS485 được thiết kế để có thể giúp bạn chuyển giao tiếp từ chuẩn giao tiếp UART TTL (Vi điều khiển, máy tính nhúng,...) sang chuẩn giao tiếp RS485 và ngược lại. Với khả năng chống nhiễu cao, tích hợp các bộ đệm, chuyển mức logic 5V-3V3, Cầu chì tự phục hồi, Diod chống nhiễu giúp hệ thống chạy ổn định, an toàn hơn và không làm cháy board điều khiển trung tâm. Phần chân giao tiếp RS485 trên mạch có chân Mass, nếu hệ thống có đường đây mass tiếp đất thì có thể sử dụng để nối vào chân Mass này giúp tăng khả năng chống nhiễu và chống sét.
Mạch hỗ trợ kết nối nhiều điểm RS485 trên đường Bus, mạch được thiết kế để các điểm có thể nối "nóng" mà không sợ hiện tượng module bị chết khi chưa ngắt đường truyền tổng.

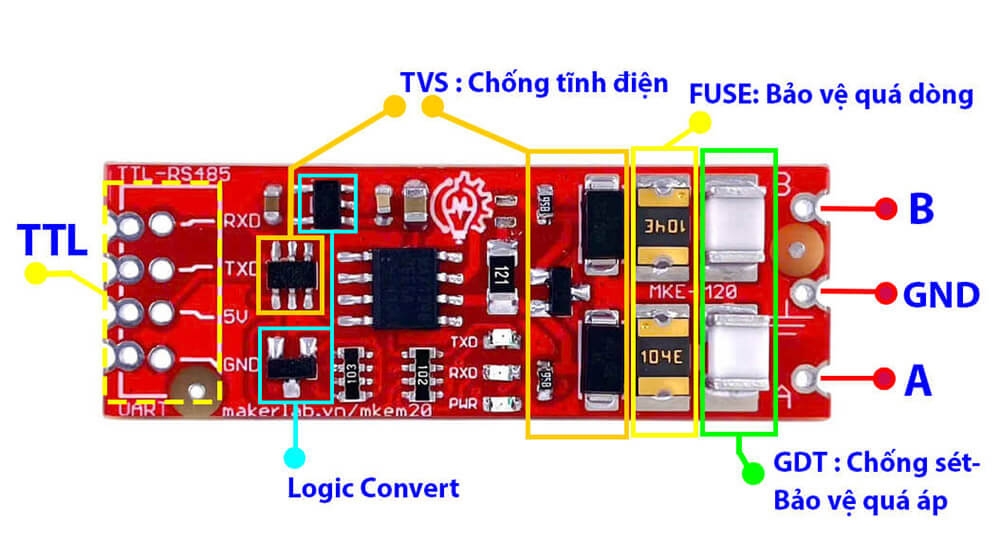

Trong mạch RS485 TTL, các thành phần như GDT (Gas Discharge Tube), fuse (cầu chì), và TVS (Transient Voltage Suppressor) đóng vai trò quan trọng trong việc bảo vệ mạch khỏi các sự cố điện áp và dòng điện quá mức. Dưới đây là chức năng của từng thành phần:
1.GDT (Gas Discharge Tube) : bảo vệ mạch RS485 khỏi các xung điện áp cao do sét hoặc các sự cố điện áp khác. GDT giúp bảo vệ các linh kiện nhạy cảm trong mạch khỏi bị hư hỏng.
2.Fuse (Cầu chì) : bảo vệ mạch RS485 khỏi các sự cố quá dòng, chẳng hạn như ngắn mạch hoặc dòng điện quá mức do lỗi thiết bị. Khi cầu chì ngắt, nó giúp ngăn chặn hư hỏng nghiêm trọng cho các linh kiện khác trong mạch.
3.TVS (Transient Voltage Suppressor) : bảo vệ mạch RS485 khỏi các xung điện áp ngắn hạn, chẳng hạn như xung ESD (Electrostatic Discharge) hoặc các xung điện áp khác. TVS giúp duy trì điện áp trong khoảng an toàn cho các linh kiện trong mạch.
Những thành phần này kết hợp với nhau để cung cấp một giải pháp bảo vệ toàn diện cho mạch RS485 TTL, giúp đảm bảo hoạt động ổn định và bền bỉ trong các điều kiện môi trường khắc nghiệt.
Ngoài ra mạch còn tích hợp chuyển mức logic nên có thể giao tiếp Uart trực với các vi điều khiển 3V3 như ESP8266, ESP32, STM32F103, ...
Link Trang chủ nhà sản xuất và hướng dẫn sử dụng
