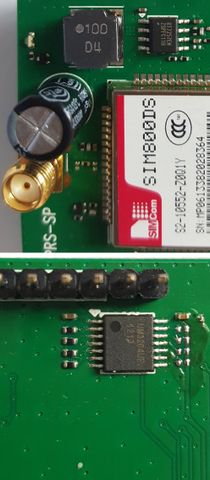

Mạch GSM GPRS SIM800DS tích hợp nguồn xung và IC đệm

1) Module GSM GPRS SIM800DS:

• Chạy được trên cả 4 băng tần GSM/GPRS: 850/900/1800/1900MHz, tương thích hoàn toàn với các băng tần sử dụng tại Việt Nam.
• Có bộ tập lệnh AT rất dễ sử dụng, các bạn có thể tải tại đây: Tập lệnh AT SIM800.
• Sử dụng khe cắm SIM cỡ thông thường.
• Giao tiếp UART.
• Có chân RING, LED thông báo trạng thái của SIM.
• Có chân SIM EN (kính mức cao từ 2.3-5.5VDC để khởi động SIM) giúp khởi động hoặc tắt SIM để tiết kiệm năng lượng.
• Đặc biệt SIM800DS có thể cấu hình chế độ nhận biết phím bấm DTMF (tone) qua UART ( SIM900 không có chức năng này).

2) Mạch nguồn xung giảm áp RT7257EN:

• Nguồn đầu vào: 4.5-17VDC
• Dòng tối đa: 3A
• Thiết kế nhỏ gọn.
• Mạch được thiết kế sẵn với đầu vào và đầu ra có tụ ổn áp giúp điện áp giúp cho SIM800DS luôn có độ bền và độ ổn định cao.
• Thiết kế chân VCC EN (kích mức cao) giúp tắt hoặc khởi động nguồn giúp tiết kiệm năng lượng (nếu không sử dụng và luôn bật nguồn có thể nối trực tiếp VCC EN lên VCC).

Datasheet

3) Mạch buffer chuyển mức điện áp UM3204UE:

• Là IC buffer chuyển mức điện áp 2 chiều 4 kênh tốc độ cao, được sử dụng để chuyển mức điện áp cho hai chân RXD và TXD của Module SIM.
• Điện áp cấp mức Logic đầu vào đã được định sẵn phù hợp với SIM800DS.
• Điện áp cấp mức Logic đầu ra VCC BUFFER từ 2.3-5.5VDC.
• Mạch chuyển mức điện áp giúp Module SIM luôn được cấp mức điện áp phù hợp với GPIO của SIM (nhỏ hơn 5V) giúp SIM chạy bền và ổn định hơn.
• Mạch chuyển mức điện áp còn có chức năng như 1 cơ cấu bảo vệ đầu vào giúp Module SIM tránh được các hư hỏng từ các ngoại vi giao tiếp bên ngoài.

Datasheet

Thông số kỹ thuật chung của mạch GSM GPRS SIM800DS tích hợp nguồn xung và IC đệm:

• Sử dụng Module GSM GPRS SIM800DS chính hãng SIMCOM (Có thể dùng các lệnh AT+CGMI / AT+CGMM / AT+CGSN để kiểm tra IMEI, Model và so sánh với thông tin trên Module SIM).
• Băng tần sử dụng: Quad-Band GSM 850/900/1800/1900Mhz.
• Có bộ tập lệnh AT rất dễ sử dụng, các bạn có thể tải tại đây: Tập lệnh AT SIM800.
• Chuẩn khe SIM: Standard SIM Card (được tặng Adapter chuyển từ Nano/Micro SIM sang Standard SIM).
• Nguồn cấp VCC: 4.5 - 17VDC lớn hơn 2A.
• Nguồn cấp mức logic VCC BUFFER: 2.3-5.5VDC.
• Giao tiếp: UART. (cần cấp nguồn cho VCC BUFFER để tạo mức điện áp đầu ra cho RXD và TXD)
• Có chân VCC EN để bật tất nguồn, có thể nối lên VCC để mặc định là bật nếu không sử dụng.
• Có chân SIM EN để bặt tắt SIM (kích mức cao từ 2.3-5.5VDC để khởi động SIM).
• Có chân LED, RING để thông báo trạng thái của SIM.
• Có Chân RESET để khởi động lại SIM.
• Chất lượng mạch tốt, thiết kế tối ưu cho độ bền và độ ổn định cao nhất.

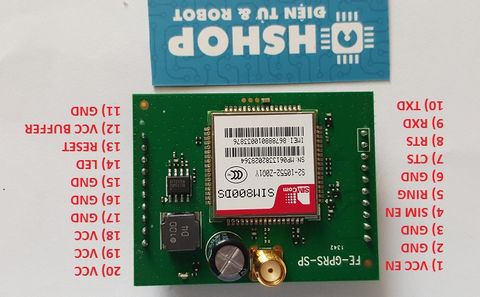

Cách sử dụng mạch GSM GPRS SIM800DS tích hợp nguồn xung và IC đệm:

1. Lắp SIM vào mạch.
2. Lắp Anten GSM vào mạch.
3. Cấp nguồn và mass DC từ 4.5-17VDC lớn hơn 2A vào chân VCC (nguồn) và GND (mass).
4. Cấp mức điện áp logic của ngoại vi cần giao tiếp vào VCC BUFFER (2.3-5.5VDC), nếu ngoại vi cần giao tiếp chưa nối mass chung thì cần nối mass chung với mạch (nối chung GND của 2 mạch).
5. Nối VCC EN lên VCC để bật nguồn.
6. Nối SIM EN lên mức cao (2.3-5.5VDC) để khởi động SIM. (đến đây sẽ thấy đèn màu xanh dương chớp 1s/1 lần).
7. Khi thấy đèn màu xanh dương chớp chậm hơn (2s/1 lần) là module SIM đã kết nối với mạng và hoạt động bình thường.
8. Nối chân RX, TX của module SIM vào ngoại vi cần giao tiếp, tốc độ BAUDRATE 9600, và sử dụng với bộ tập lệnh AT như thông thường.

Bộ sản phẩm bao gồm:

• 1 x Mạch GSM GPRS SIM800DS tích hợp nguồn xung và IC đệm kèm Anten GSM.
• 1 x Adapter chuyển từ Nano/Micro SIM sang Standard SIM (Tặng kèm).
