Mạch MKE-M21 SIM7680C 4G SMS/CALL Module

Lưu ý quan trọng: SIM phải được đăng ký hòa mạng 4G và dịch vụ VoLTE (HD Voice) trước khi sử dụng!!!

Mạch MKE-M21 SIM7680C 4G SMS/CALL Module là mạch phát triển sử dụng IC SIM7680C, cho phép thực hiện các chức năng gọi điện thoại (Voice Call) và gửi/nhận tin nhắn SMS trên nền tảng mạng 4G LTE CAT1, thay thế hoàn toàn cho các module 2G như SIM800C hiện đã không còn hoạt động tại nhiều khu vực.

Mạch MKE-M21 SIM7680C 4G SMS/CALL Module được thiết kế nhỏ gọn với khối SIM và khối cấp nguồn tách rời, giúp người dùng dễ dàng lựa chọn phiên bản có hoặc không kèm khối nguồn. Phiên bản không kèm khối cấp nguồn vẫn giữ nguyên kích thước và chuẩn chân tương thích với các module SIM800C cũ, giúp nâng cấp hệ thống hiện có một cách thuận tiện mà không cần thay đổi nhiều về cơ khí và kết nối.

Mạch MKE-M21 SIM7680C 4G SMS/CALL Module được ứng dụng rộng rãi trong nhiều hệ thống thực tế như: thiết bị cảnh báo qua điện thoại, hệ thống chống trộm, bộ gọi điện khẩn cấp, thiết bị giám sát từ xa, nhà thông minh, bộ điều khiển công nghiệp, hệ thống thông báo tự động, hệ thống IoT và các thiết bị cần truyền thông qua mạng di động 4G.

Mạch MKE-M21 SIM7680C 4G SMS/CALL Module đặc biệt phù hợp cho các mô hình robot, dự án STEM, đồ án học tập và thực hành điện – điện tử, giúp người học dễ dàng tiếp cận công nghệ truyền thông di động, giao tiếp UART, điều khiển module bằng tập lệnh AT Command và xây dựng các hệ thống IoT hiện đại. Đây là công cụ lý tưởng cho học sinh, sinh viên, giáo viên giảng dạy STEM, kỹ sư nghiên cứu và những người yêu thích sáng tạo công nghệ.

Mạch MKE-M21 SIM7680C 4G SMS/CALL Module hỗ trợ điện áp giao tiếp 3.3VDC và 5VDC, cho phép kết nối trực tiếp và an toàn với Arduino, Raspberry Pi, NVIDIA, Micro:bit Educational Foundation và nhiều nền tảng điều khiển khác. Sản phẩm đi kèm cáp kết nối 4P XH2.54 – Dupont, đảm bảo kết nối chắc chắn, ổn định và linh hoạt trong quá trình sử dụng.

Thông số kỹ thuật

• IC chính: SIM7680C
• Công nghệ mạng: 4G LTE CAT1
• Chức năng hỗ trợ:
  • Gọi điện thoại (Voice Call)
  • Gửi và nhận tin nhắn SMS
  • Điều khiển bằng tập lệnh AT Command
• Loại SIM sử dụng: Nano SIM 4G
• Điện áp hoạt động:
  • Cấp trực tiếp vào khối SIM (không kèm khối cấp nguồn): 3.7 ~ 4.0VDC
  • Cấp qua khối cấp nguồn đi kèm: 5 ~ 24VDC
• Dòng điện tiêu thụ:
  • Trung bình khoảng 300mA
  • Khi gọi điện hoặc nhắn tin có thể xuất hiện các xung dòng tức thời lên đến 1A
• Chuẩn giao tiếp: UART
• Baudrate mặc định: 9600bps
• Khuyến nghị sử dụng:
  • Nên sử dụng baudrate 9600bps để đảm bảo truyền nhận dữ liệu ổn định
  • Thiết lập baudrate quá cao (ví dụ 115200bps) trên một số nền tảng như Arduino có thể gây lỗi truyền dữ liệu và làm module hoạt động kém ổn định
• Điện áp giao tiếp: TTL 3.3VDC / 5VDC
• Khả năng tương thích:
  • Arduino
  • Raspberry Pi
  • Jetson Nano
  • Micro:bit
  • Và các board điều khiển 3.3VDC / 5VDC khác
• Thiết kế mạch:
  • Hoạt động ổn định, chống nhiễu tốt
  • Khối nguồn tách rời linh hoạt
  • Giao tiếp UART đơn giản chỉ với hai chân TX và RX
  • Phù hợp cho ứng dụng học tập và thực tế

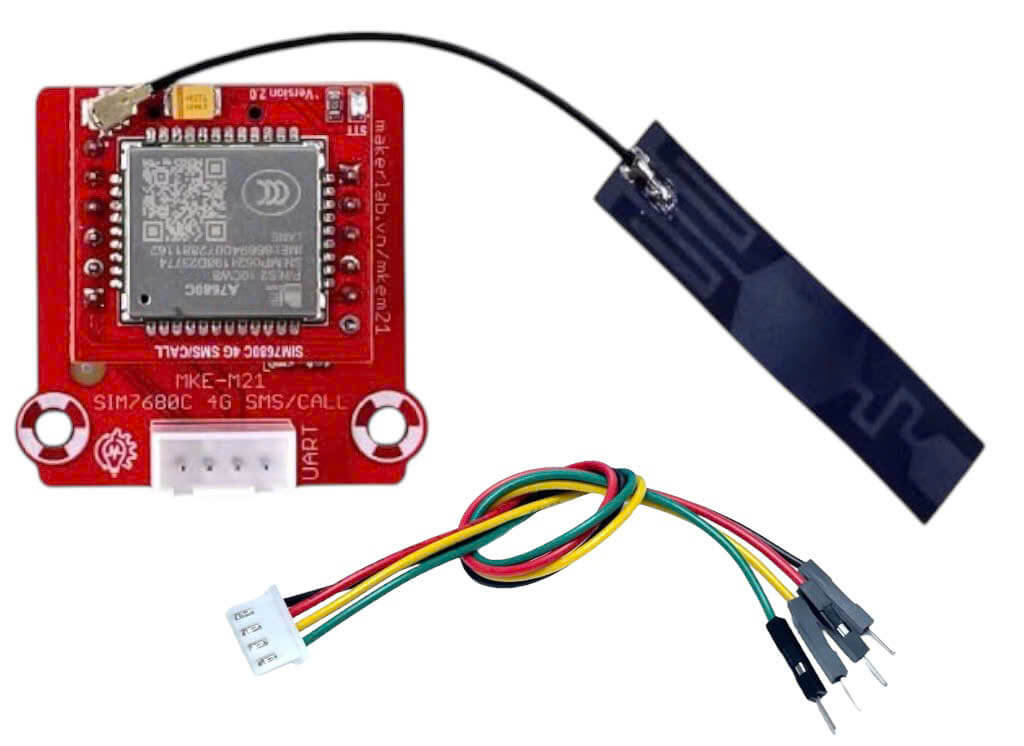

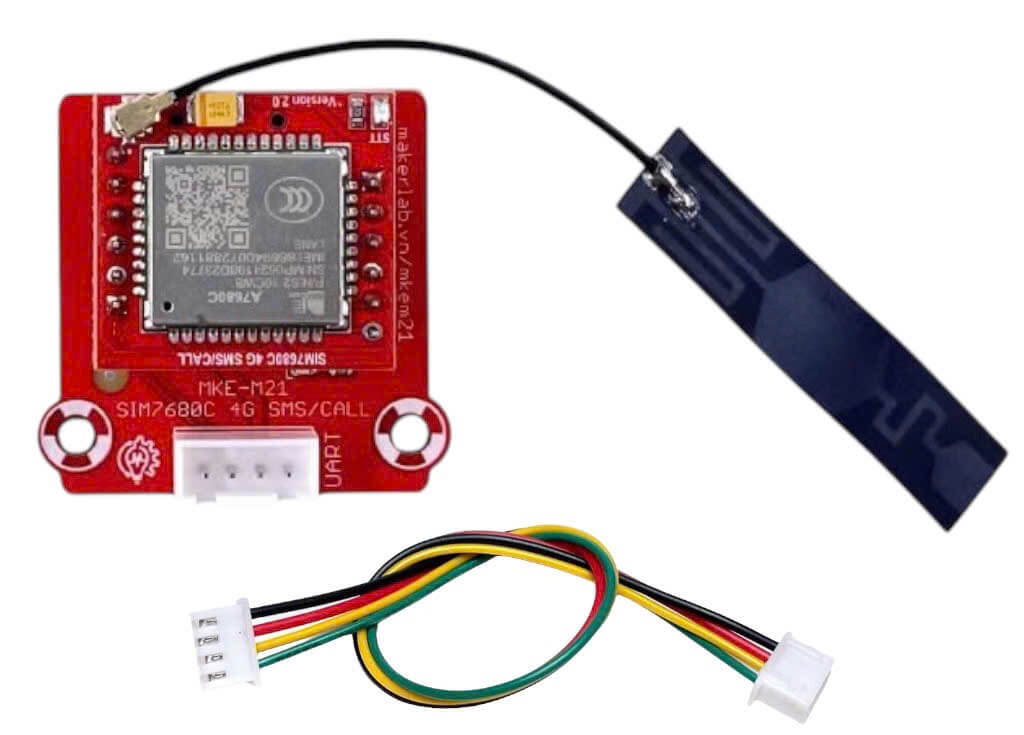

• Đi kèm cáp kết nối: 4P XH2.54 – Dupont


Tập lệnh AT Comand A76XX Series

Trang chủ nhà sản xuất và hướng dẫn sử dụng.

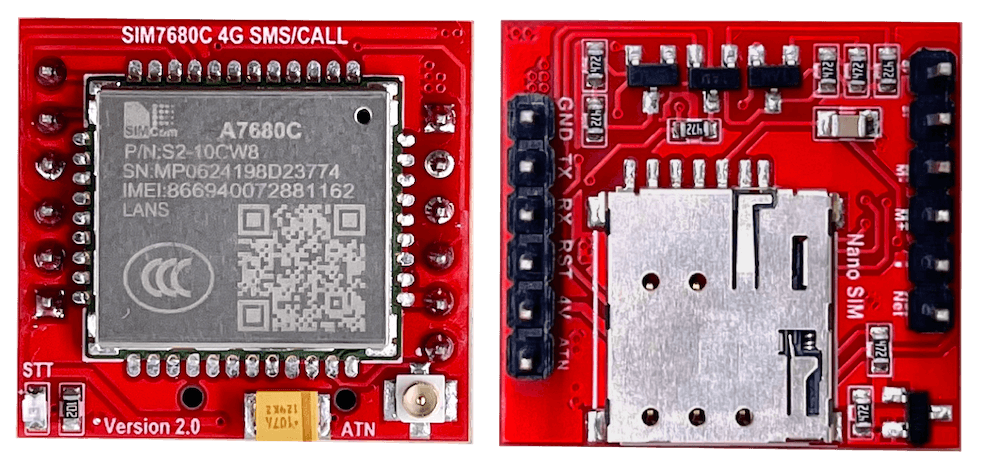

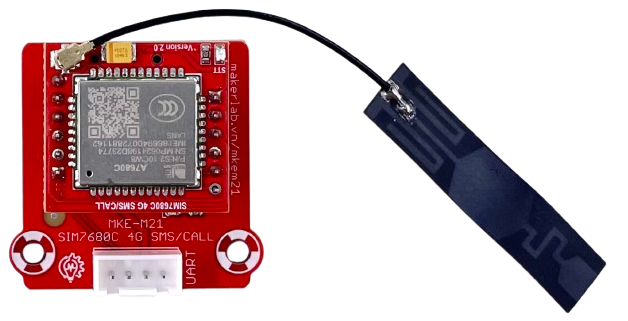

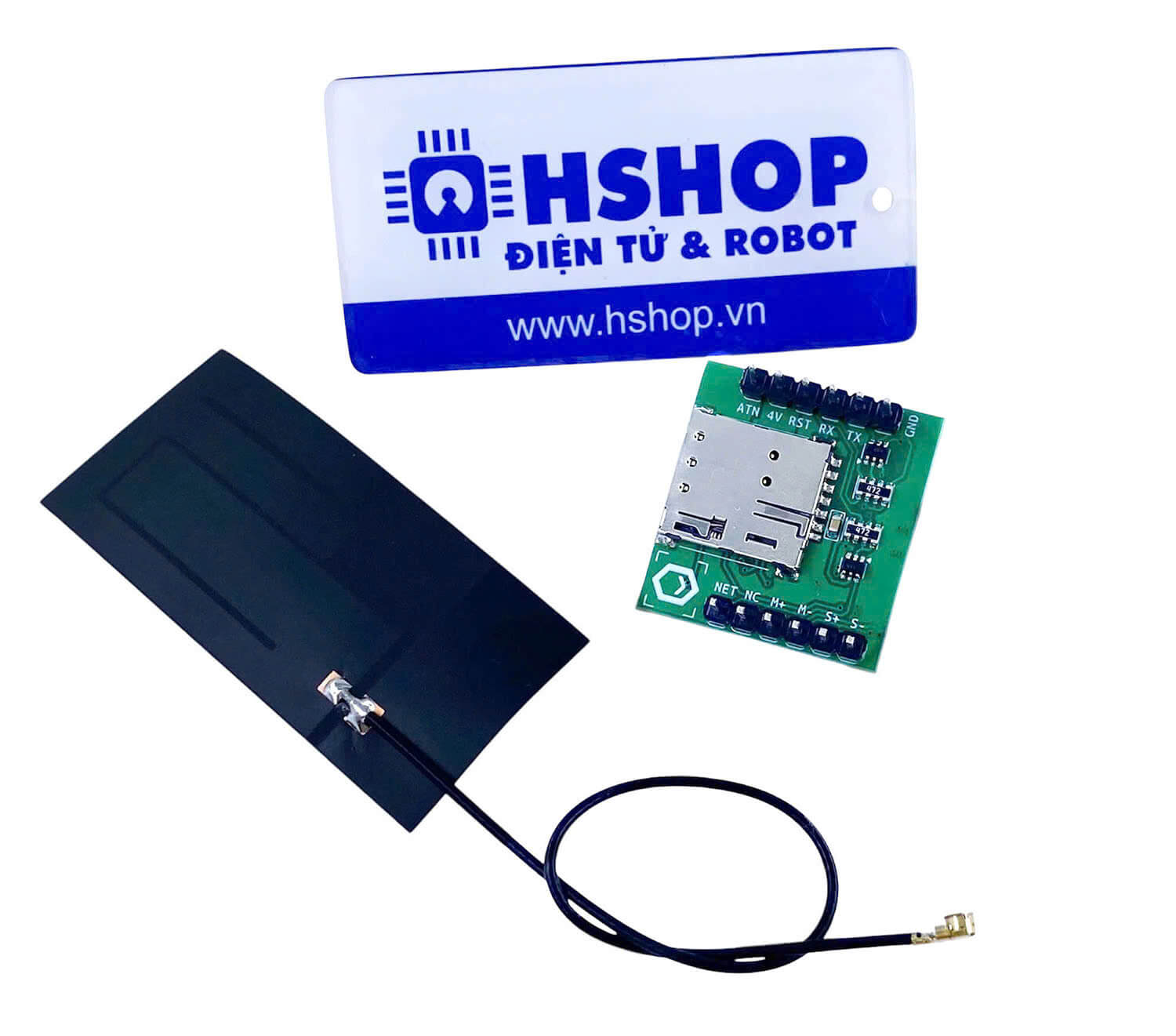

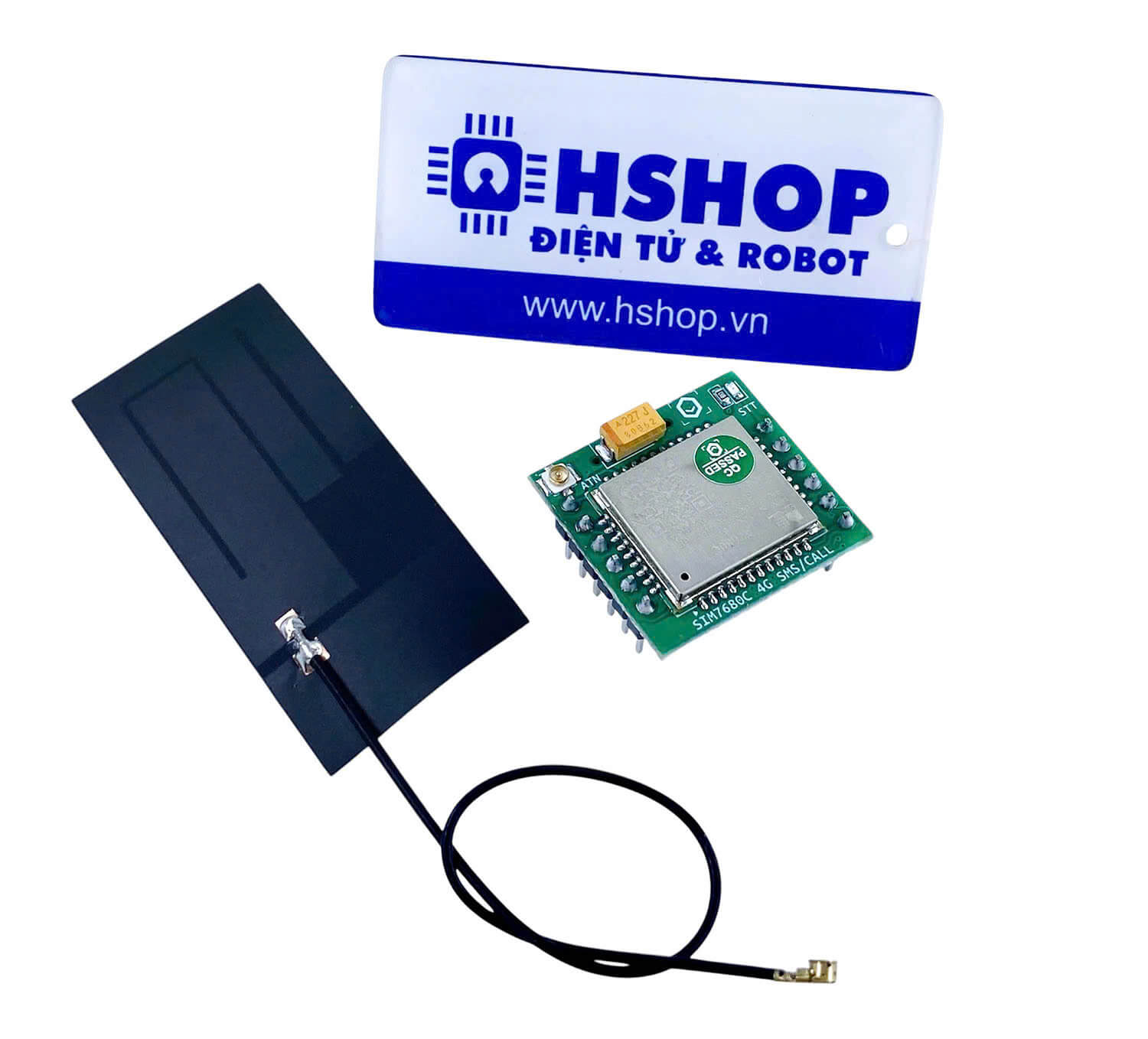

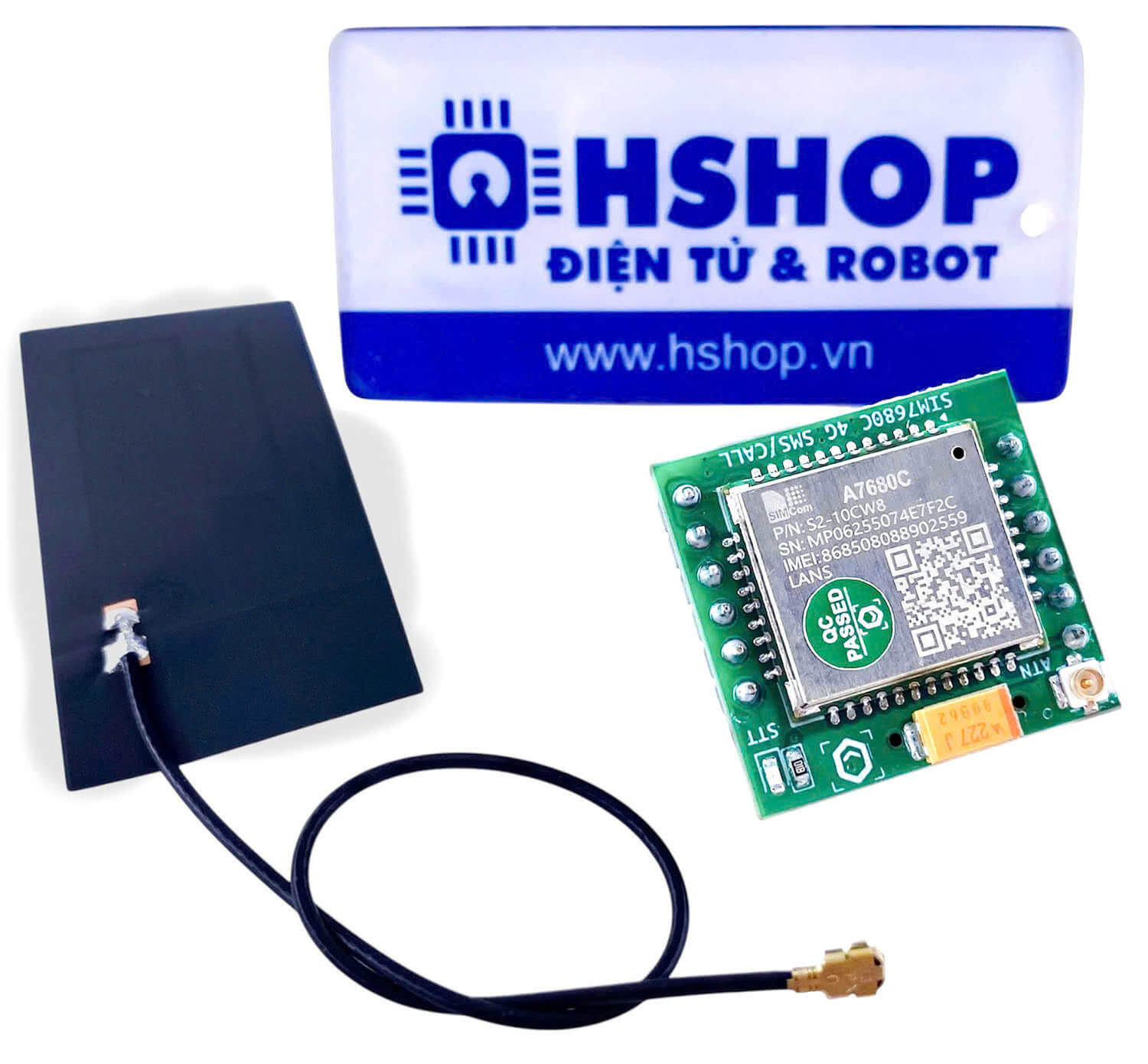

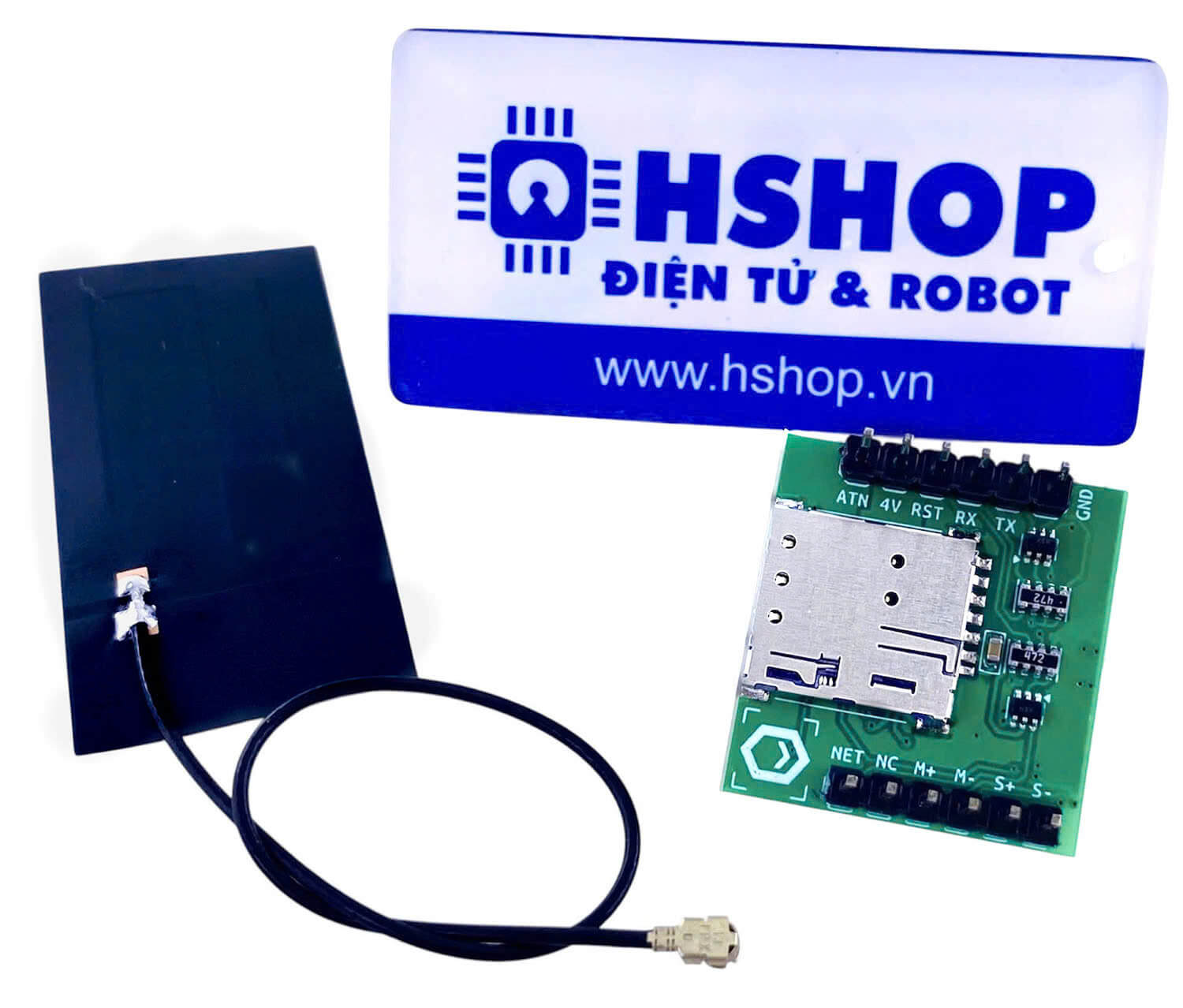

Khối SIM7680C:

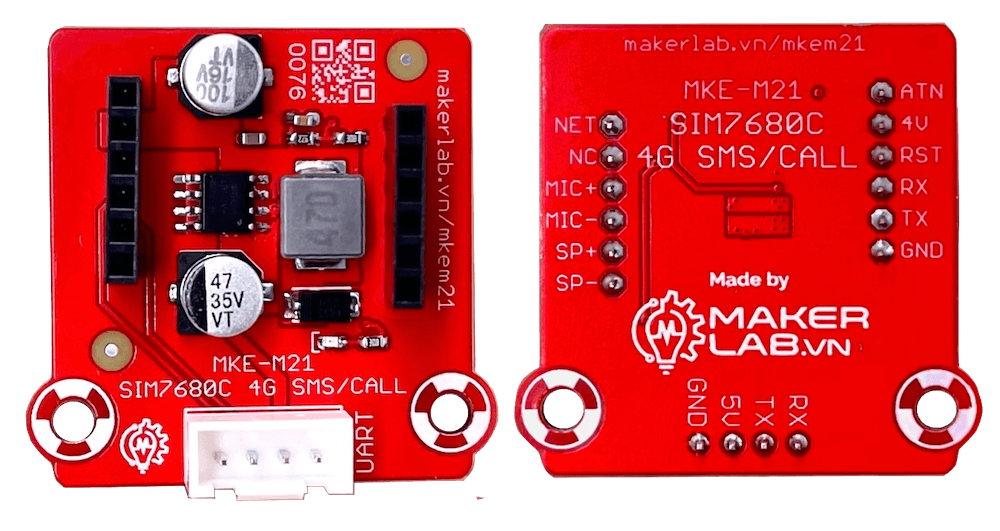

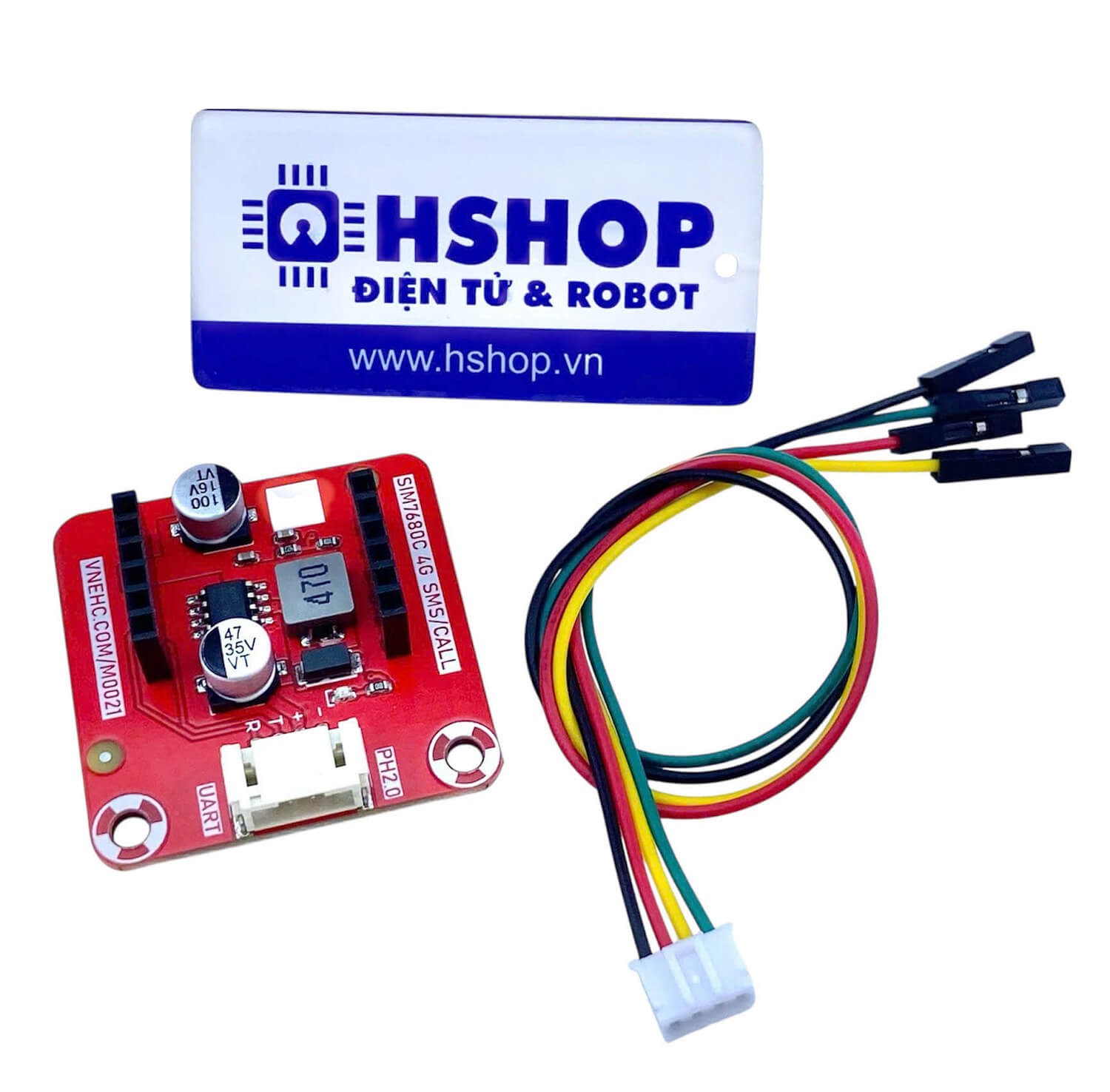

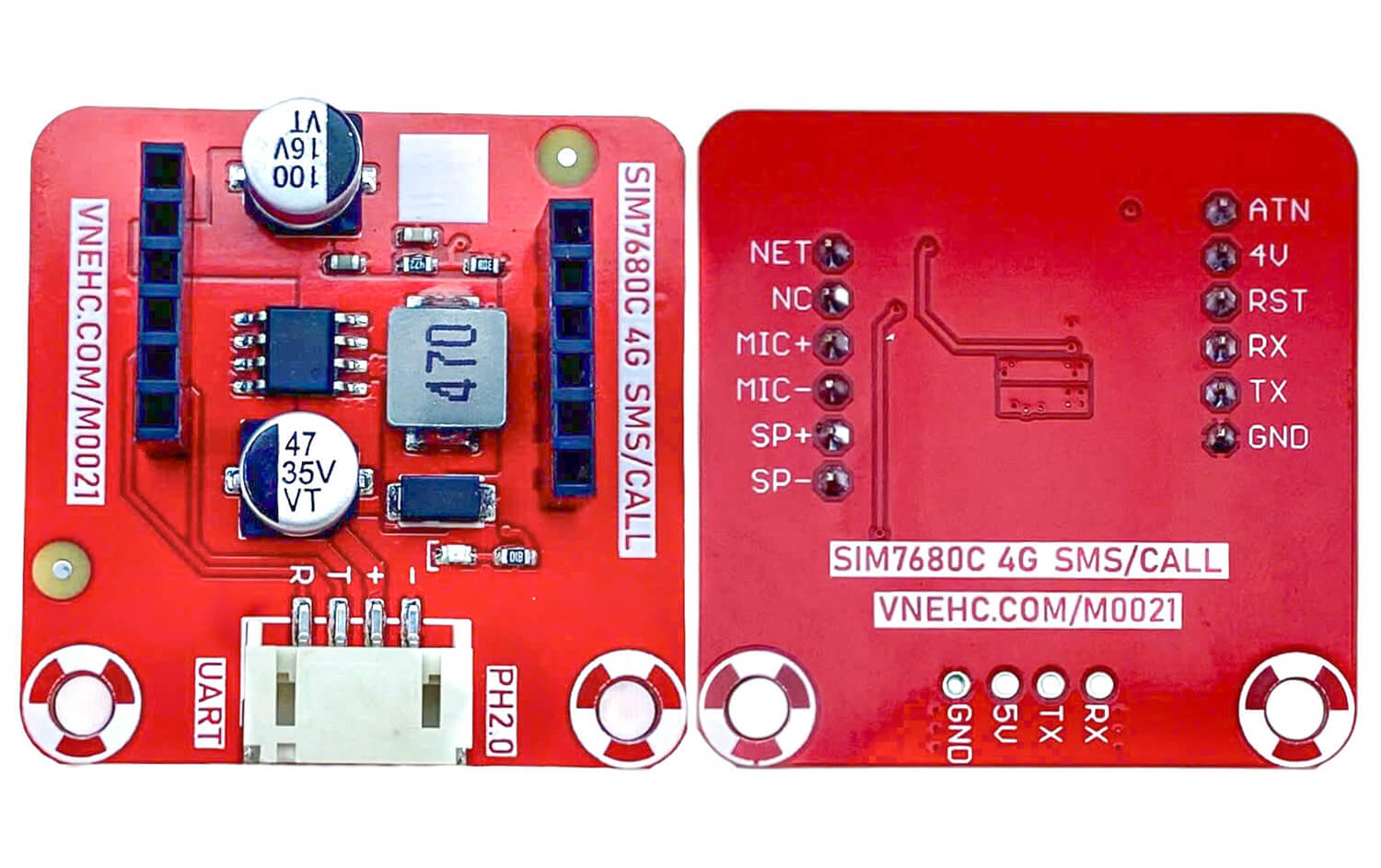

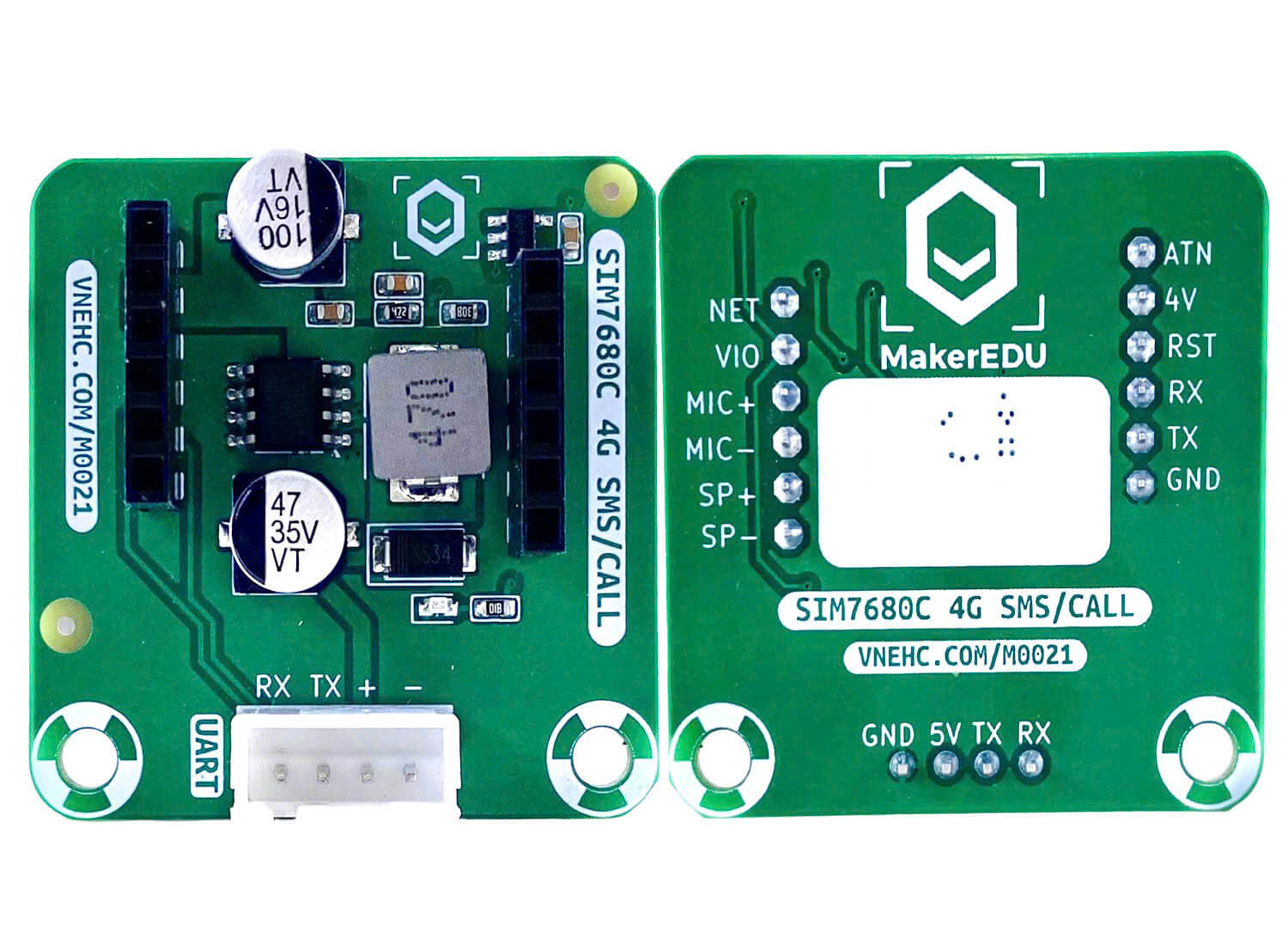

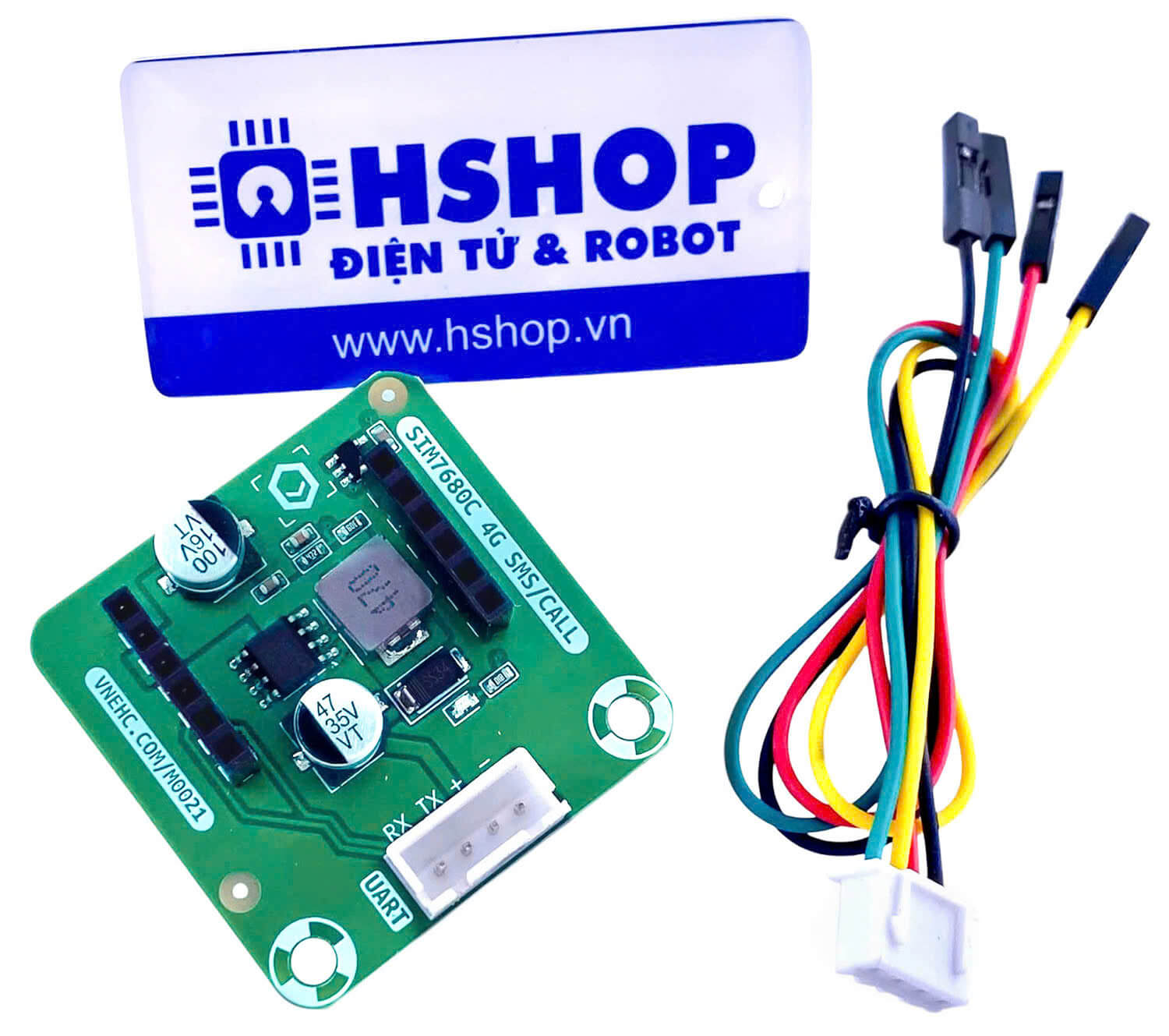

Khối cấp nguồn:

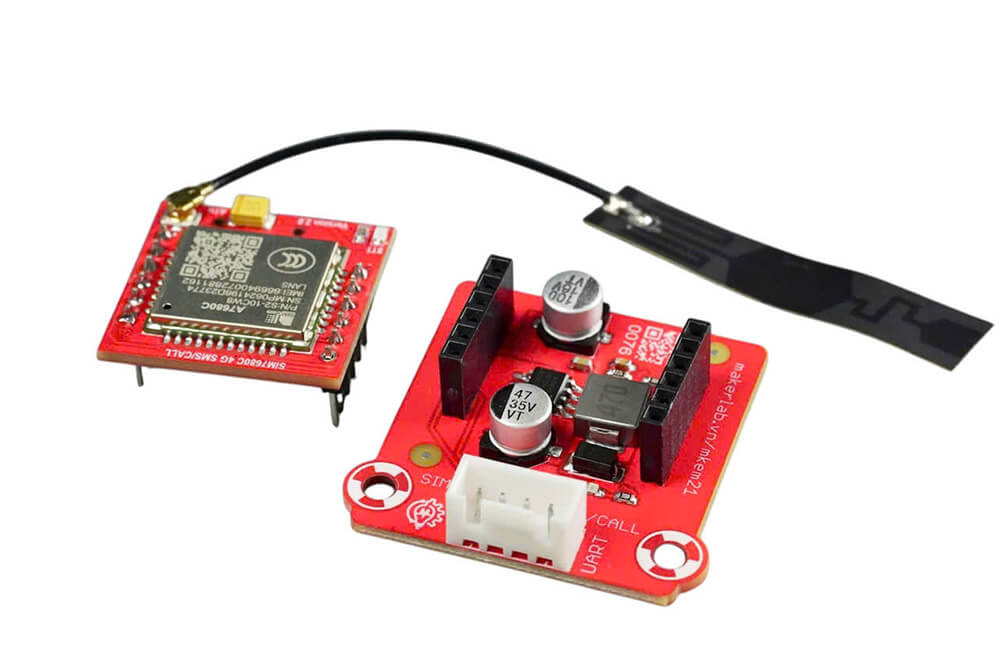

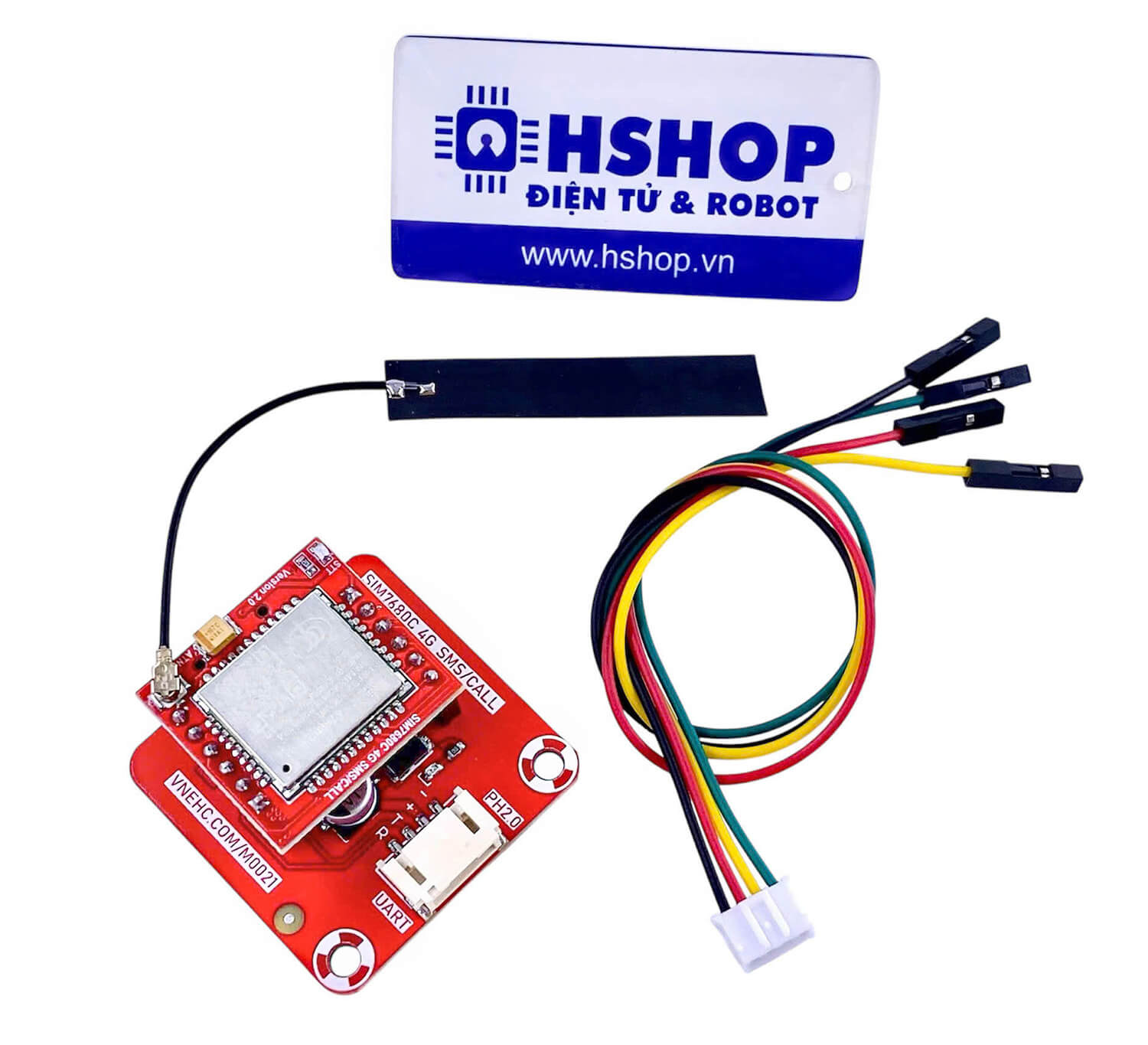

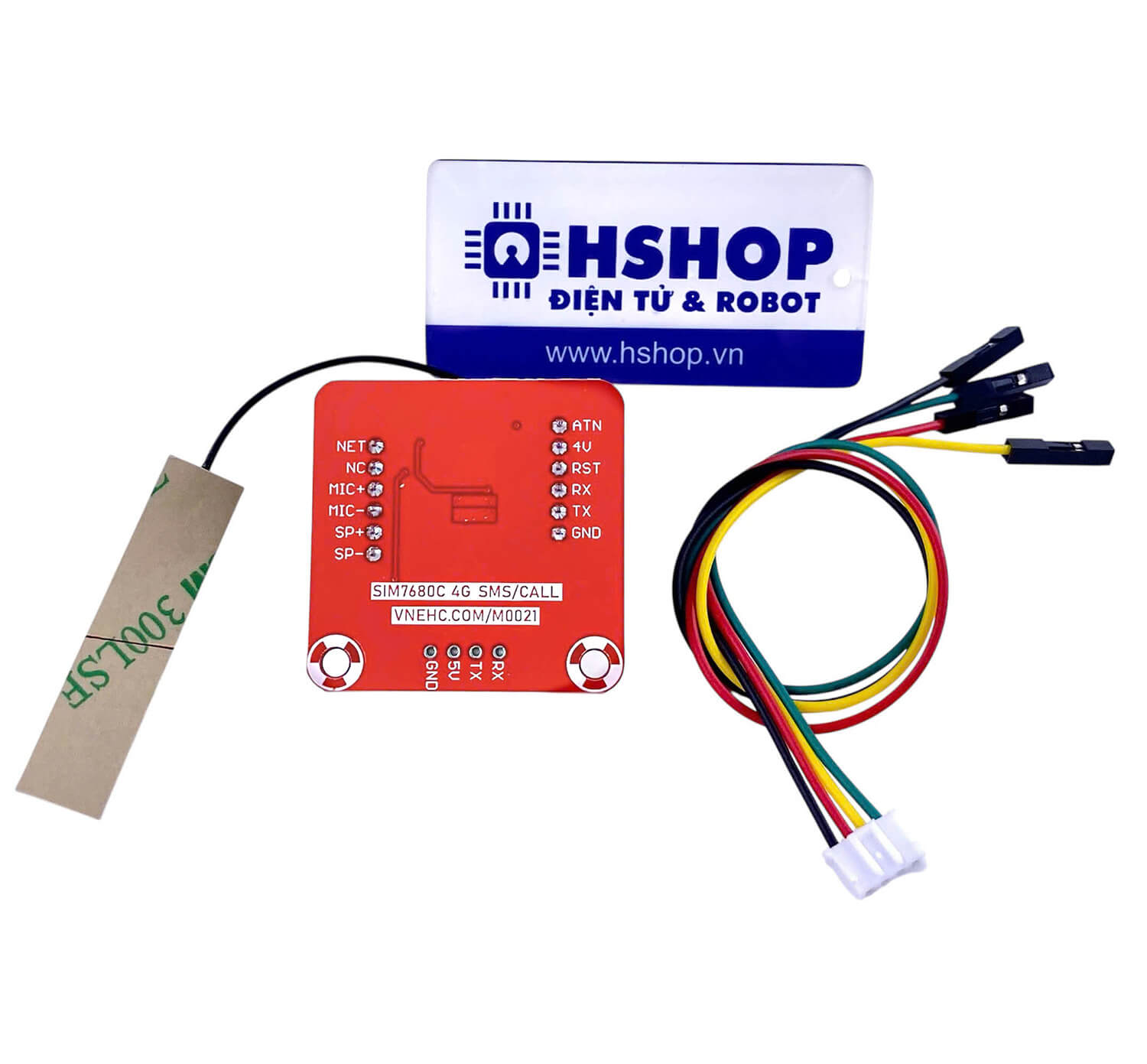

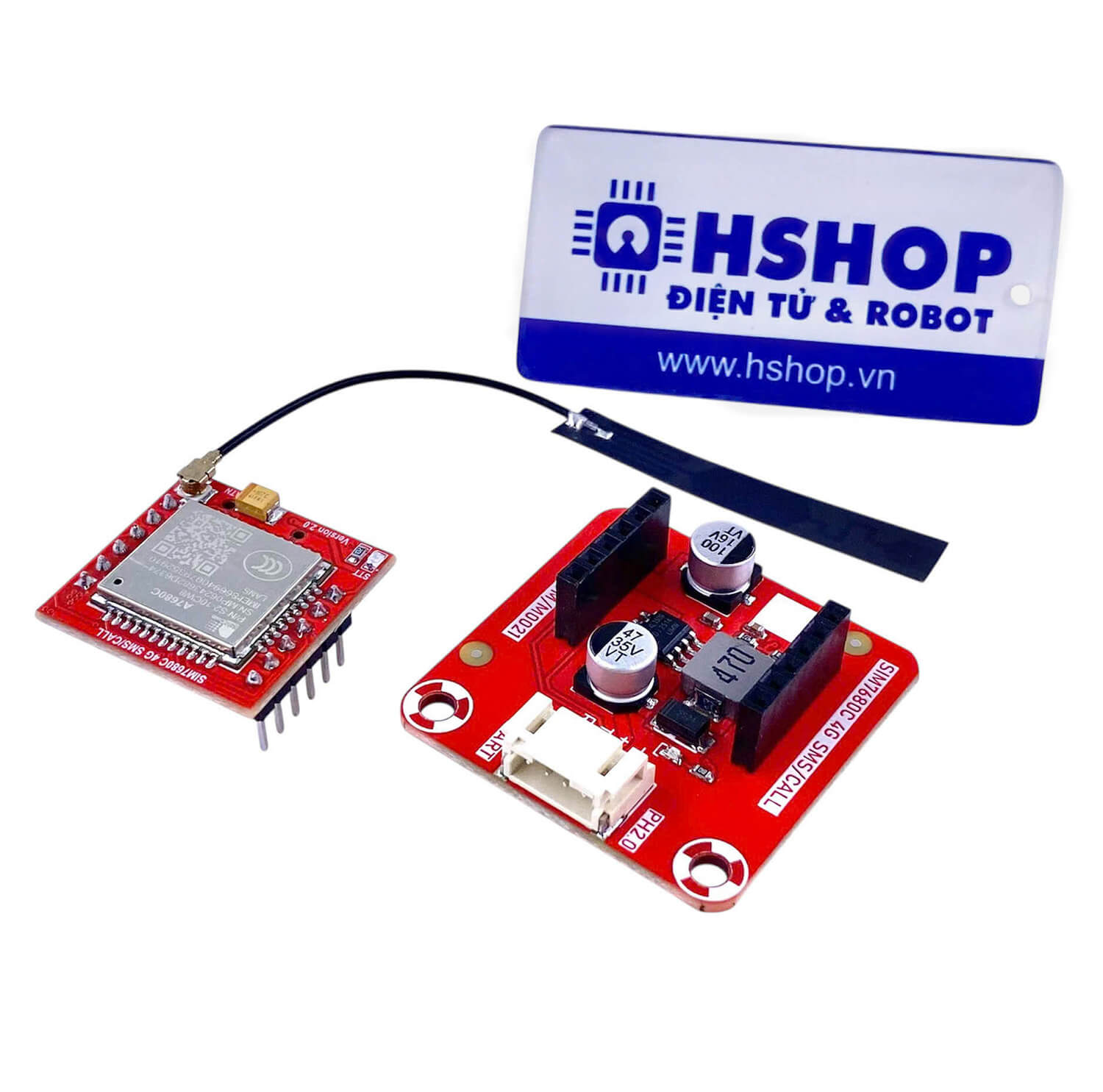

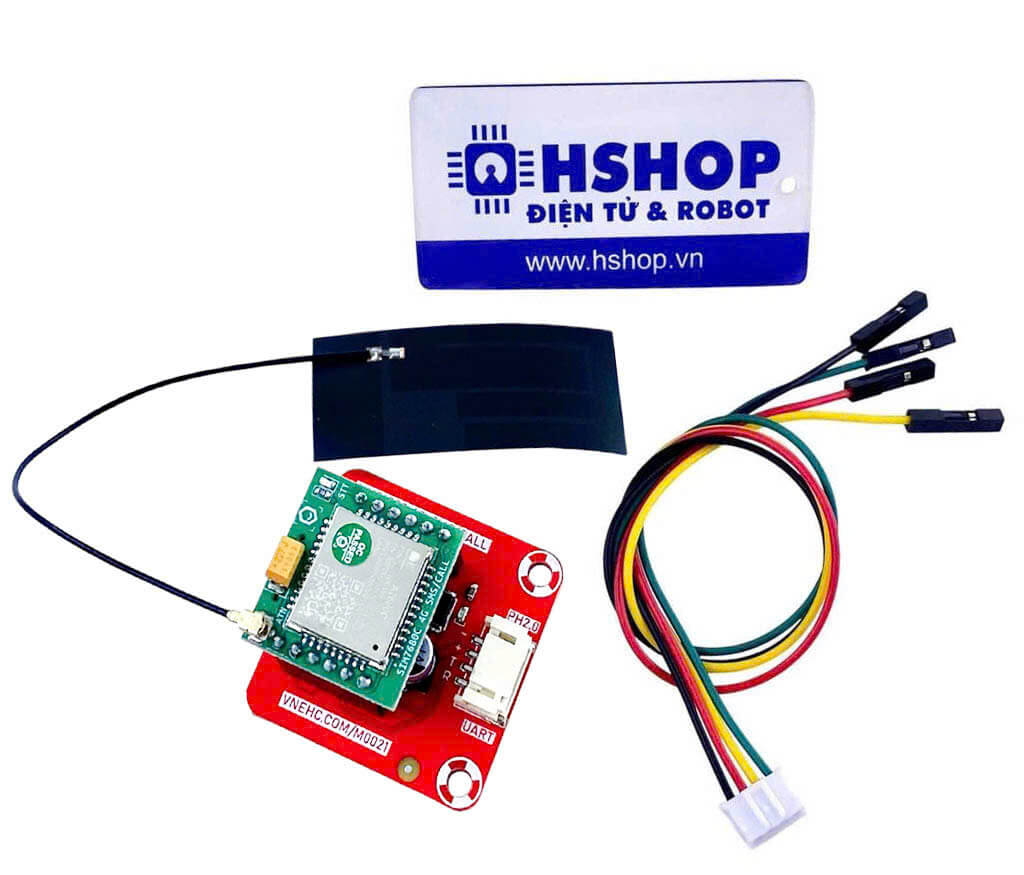

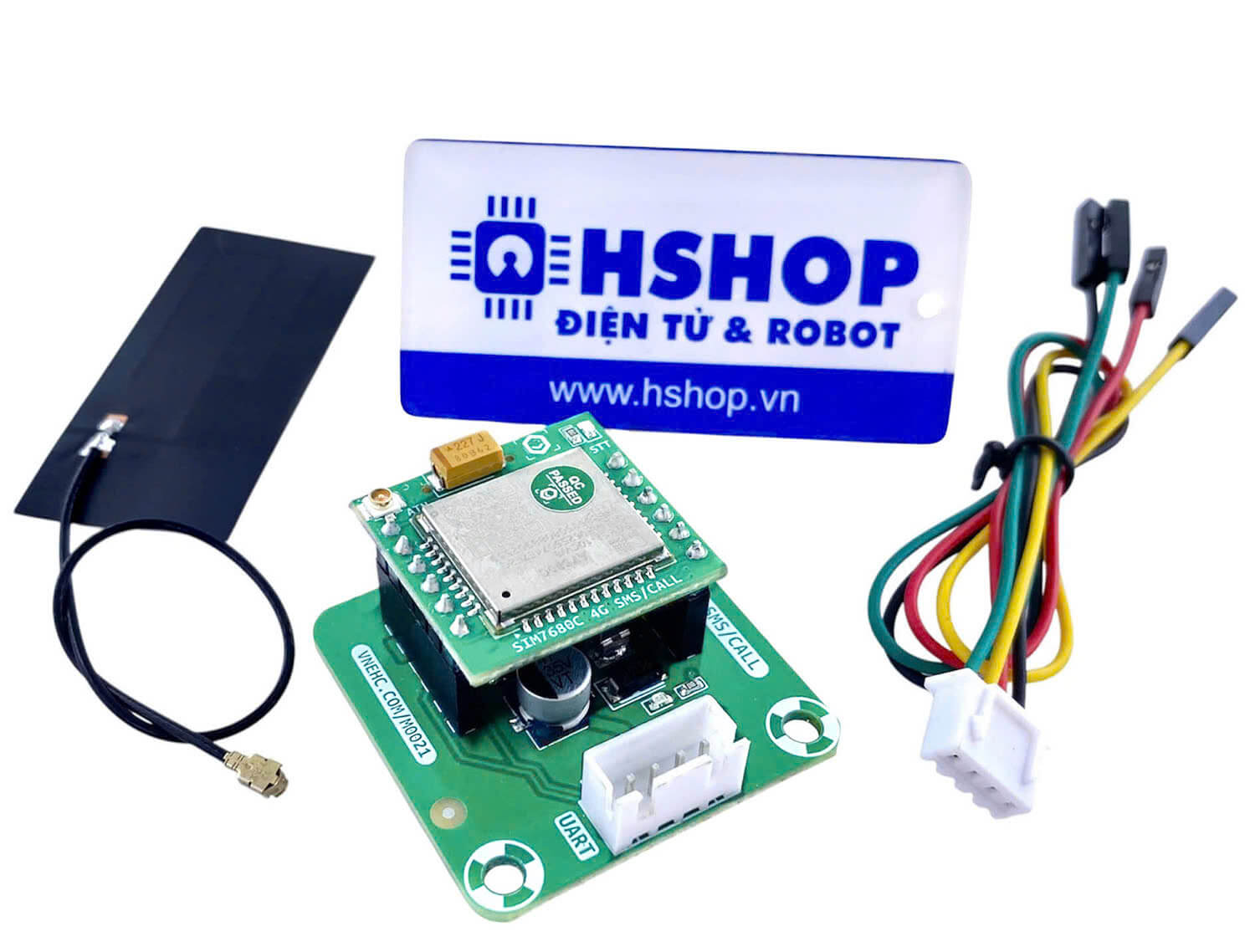

Khối SIM + Khối cấp nguồn:
