Mạch GSM GPRS SIM800DS Shield (Arduino Compatible)

Quý khách lưu ý : Mạch SIM900DS là dòng module sử dụng SIM sóng 2G, tùy theo khu vực trên toàn quốc sóng 2G đang tắt theo từng vùng, ngoài ra quý khách có thể xem chuyển đổi qua dòng module SIM768x sử dụng sóng 4G tại đây

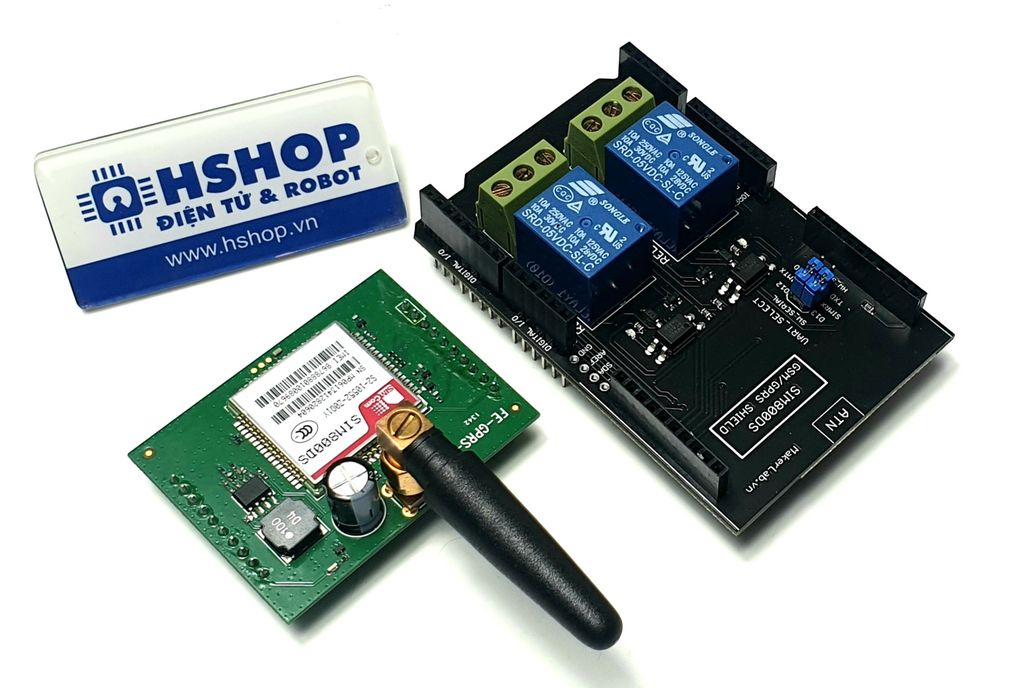

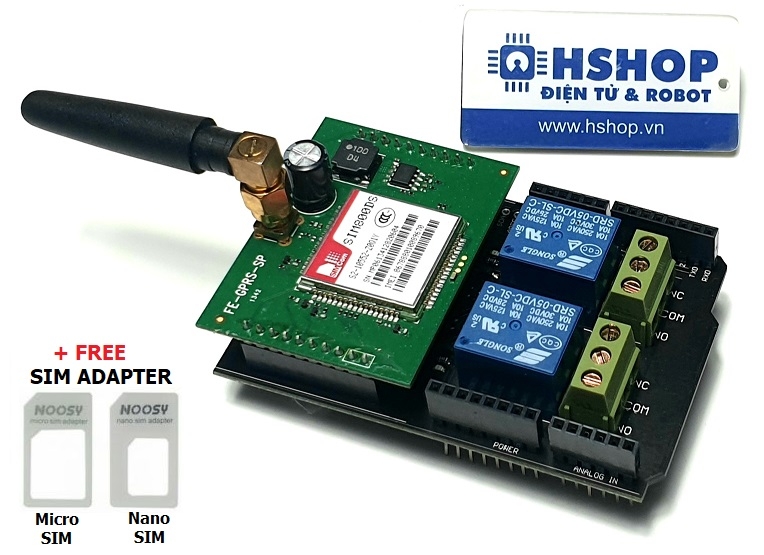

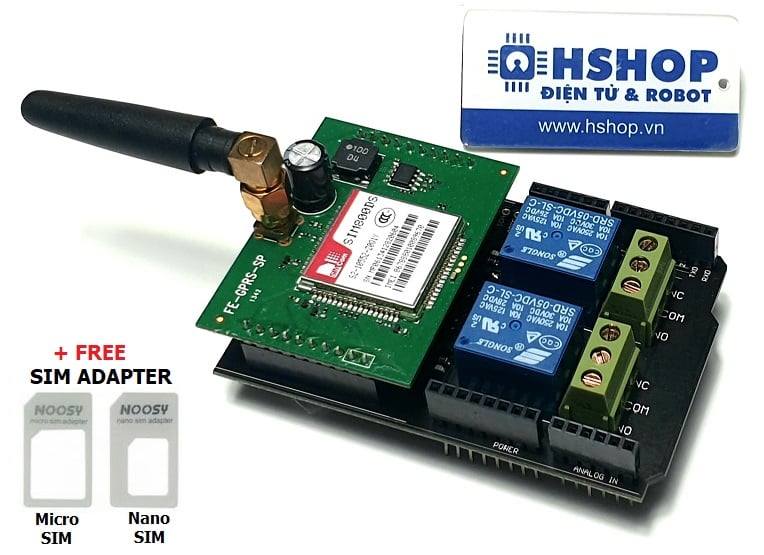

Mạch GSM GPRS SIM800DS Shield (Arduino Compatible) được thiết kế để có thể giúp bạn dễ dàng kết nối và sử dụng Module GSM GPRS SIM800DS trên Arduino, Shield tương thích với tất cả các loại board mạch Arduino (Uno, Mega2560, Leonardo,...), ngoài ra Shield còn được tích hợp thêm 2 Relay với Opto cách ly giúp bạn dễ dàng thực hiện các ứng dụng đóng ngắt điều khiển thiết bị bằng GSM/GPRS.

Thông số kỹ thuật:

• IC chính: Module GSM GPRS SIM800DS chính hãng SIMCOM (Có thể dùng các lệnh AT+CGMI / AT+CGMM / AT+CGSN để kiểm tra IMEI, Model và so sánh với thông tin trên Module SIM).
• Shield được cấp nguồn thông qua chân Vin của Arduino: 6~12VDC, nguồn có dòng tối thiểu 1A ( thường cấp nguồn cho Arduino và Shield bằng Adapter thông qua giắc nguồn DC tròn của Arduino).
• Tích hợp 2 Relay với Opto cách ly tại chân D10 (Relay 1) và D11 (Relay2)

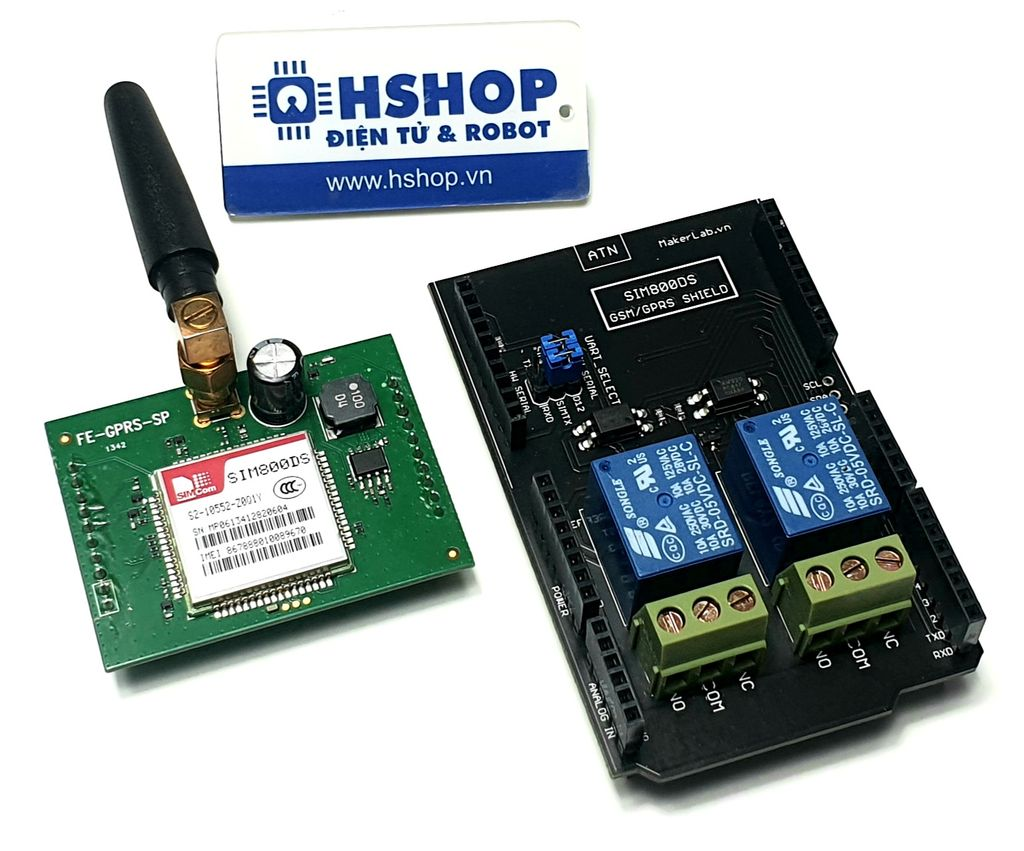

• Tích hợp Jumper UART_SELECT:
  • Chọn Hardware Serial (HW_SERIAL): Shield sẽ kết nối với cổng UART mặc định của Arduino tại chân TXD và RXD.
  • Chọn Software Serial (SW_SERIAL): Shield sẽ kết nối UART với Arduino bằng 2 chân D13 và D12 (cấu hình trong thư viện Software Serial).
• Có bộ tập lệnh AT rất dễ sử dụng, các bạn có thể tải tại đây: Tập lệnh AT SIM800
• Băng tần sử dụng: Quad-Band GSM 850/900/1800/1900Mhz.

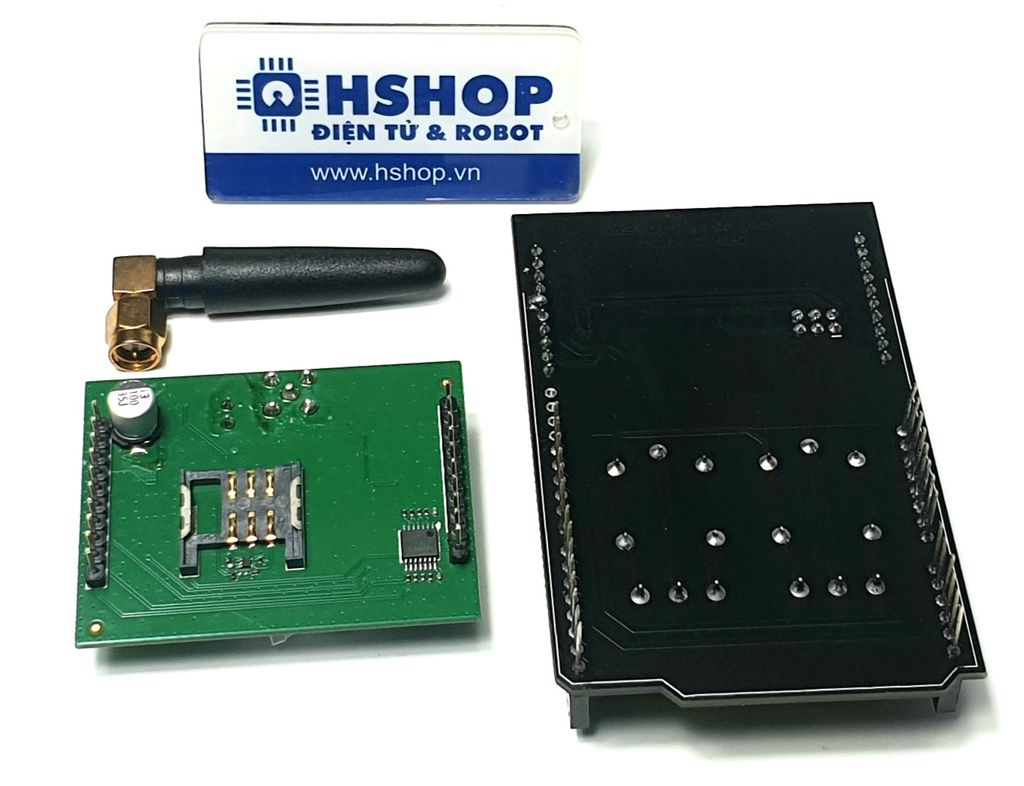

• Chuẩn khe SIM: Standard SIM Card (được tặng Adapter chuyển từ Nano/Micro SIM sang Standard SIM).
• Kích thước: 55 x 85.5mm

• 1 x Arduino GSM GPRS SIM800DS Shield kèm Anten GSM.
• 1 x Adapter chuyển từ Nano/Micro SIM sang Standard SIM (Tặng kèm).
