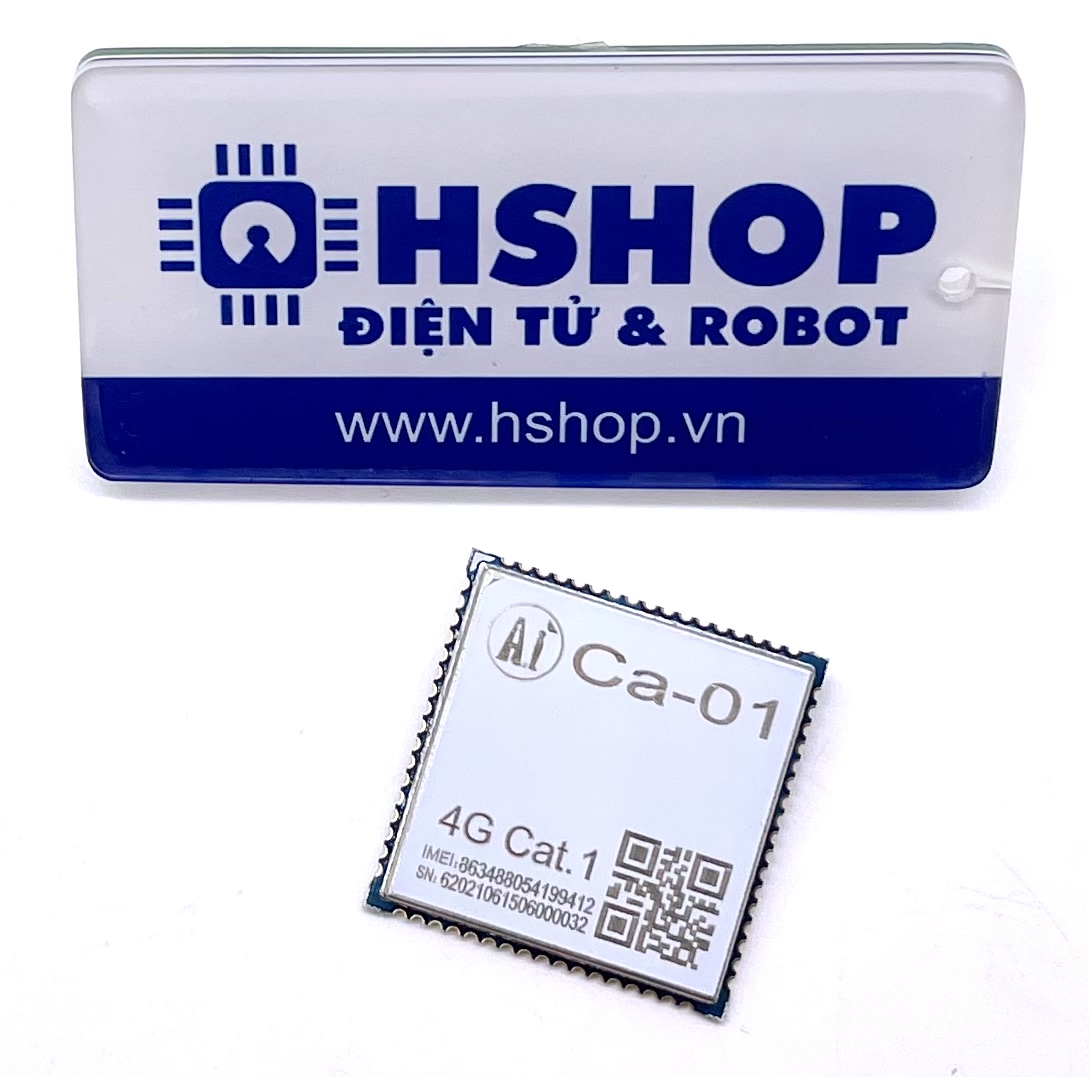

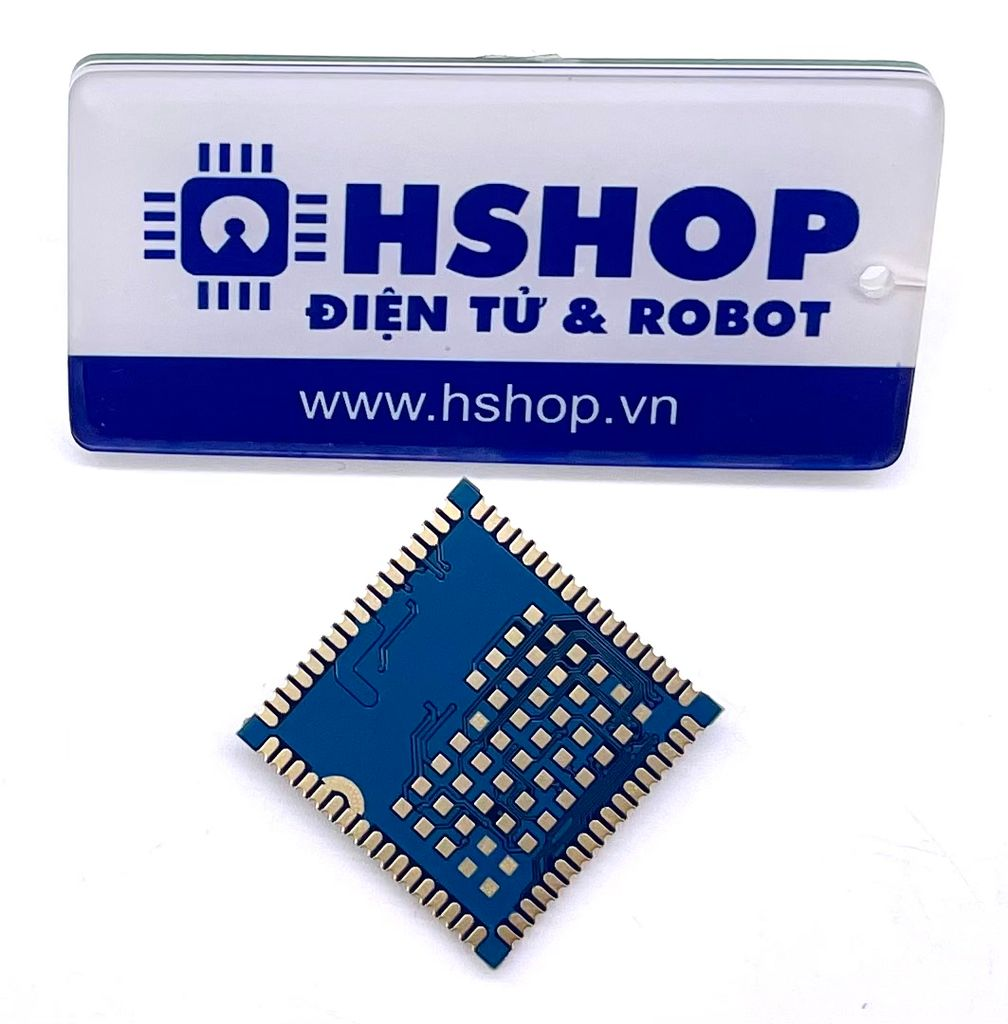

Mạch 4G LTE CAT1 Ca-01 Module Ai-Thinker

Mạch 4G LTE CAT1 Ca-01 Module Ai-Thinker được sử dụng để kết nối mạng 4G trong các ứng dụng cần kết nối mạng truyền tải dữ liệu không dây, IoT rất phổ biến hiện nay. Mạch sử dụng chuẩn 4G LTE CAT1 hỗ trợ hai băng tần là LTE-TDD và LTE-FDD phù hợp với băng tần tại Việt Nam là FDD 1800Mhz (B3), hỗ trợ cấu hình qua bộ tập lệnh AT bằng giao tiếp UART. Mạch được sản xuất bởi Ai-Thinker với chất lượng linh kiện tốt và được kiểm định trước khi xuất xưởng cho độ ổn định và độ bền cao nhất.

Thông số kỹ thuật:

Specification:

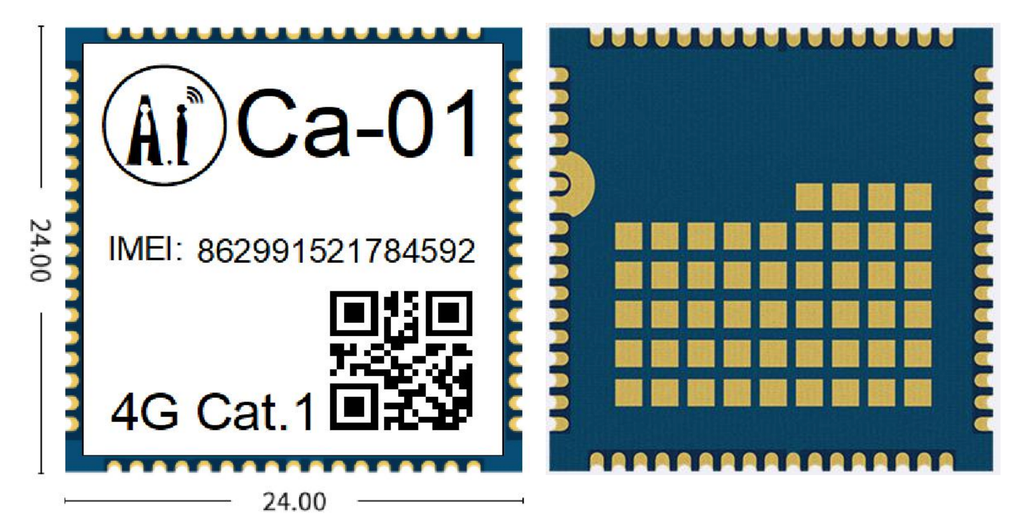

• Ca-01 size: 24.0*24.0*2.3mm (±0.2mm)
• Frequency band:
  • LTE-TDD: B34/B38/B39/B40/B41;
  • LTE-FDD: B1/B3/B5/B8;
• Support VoLTE;
• Support Camera;
• Support analog voice;
• Working temperature -40℃~+85℃;
• Working voltage 3.3V-4.3V, 3.8V power supply is recommended;
• Power consumption: 20uA@shutdown, 3mA@sleep, typical value;
• Data:
  • LTE-TDD: uplink and downlink ratio 2 [maximum 8Mbps(DL)/maximum 2Mbps(UL)]; uplink and downlink ratio 1[maximum 6Mbps(DL)/maximum 4Mbps(UL)];
  • LTE-FDD: Maximum 10Mbps (DL)/ Maximum 5Mbps (UL);

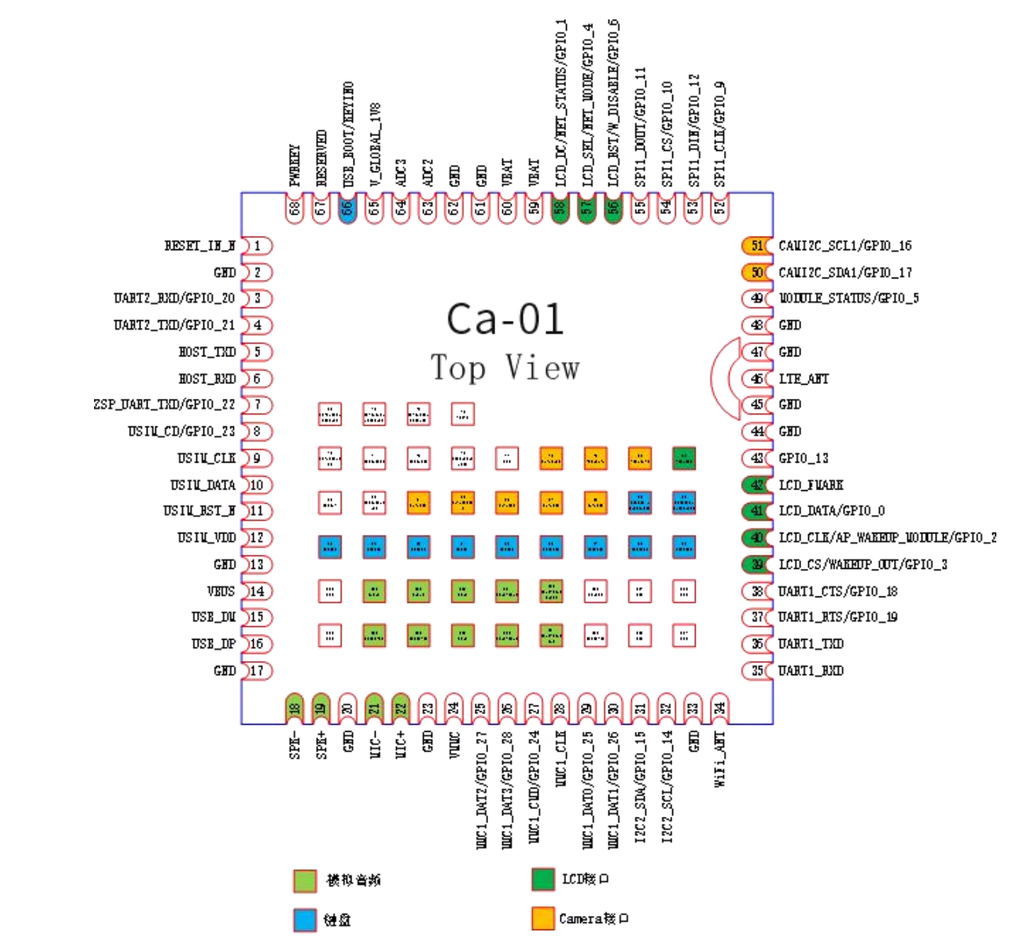

Interface:

• 1 USB 2.0 high speed interface (up to 480Mbps)
• 1.8V/3.0V (U) SIM card interface
• 1 NETLIGHT interface (NET_STATUS and NET_MODE)
• 2 analog voice input
• 2 analog voice output

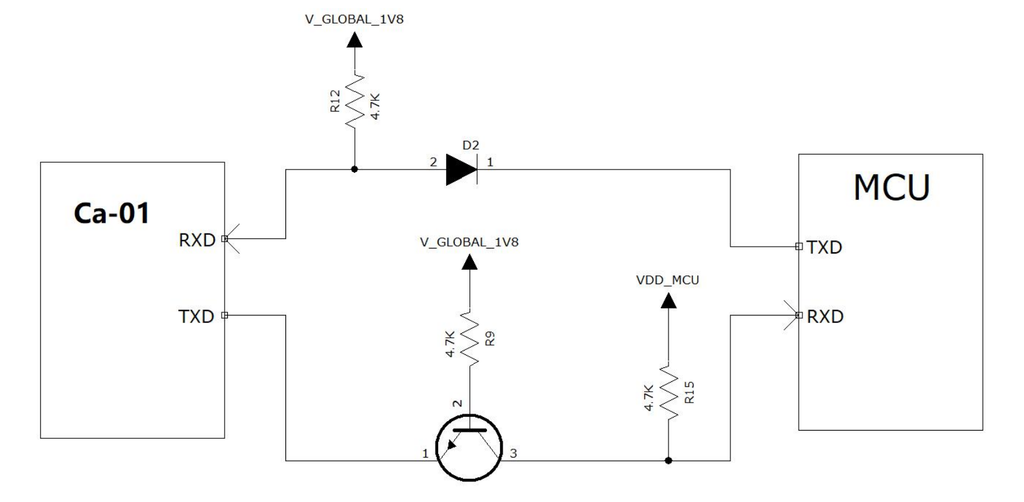

• 3 UART interfaces
• 1 SPI interface
• 1 SPI LCD interface
• 1 SPI Camera interface
• 1 MMC interface
• PWRKEY (active low)
• Support 6*6 array keyboard
• 2 ADC interfaces
• Electrical parameters-Output power: LTE-TDD: Class3(23dBm+1/-3dB); LTE-FDD: Class3(23dBm+-2dB);
• General features: 3GPP E-UTRA Release 13;
• Bandwidth: 1.4/3/5/10/15/20MHz;
• Package: stamp hole + LGA;
• Weight: about 2.6g;
