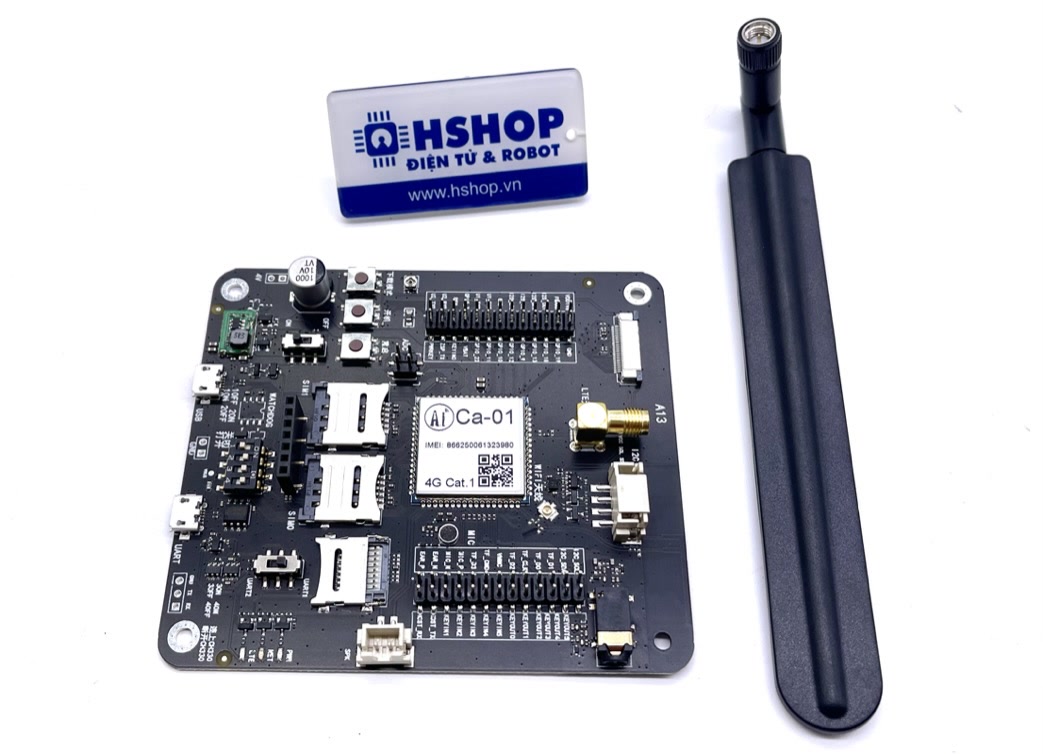

Mạch 4G LTE CAT1 Ca-01 Development Board Ai-Thinker

Loại: Default

Thương hiệu: Ai-Thinker

Tình trạng: Còn hàng

Mã sản phẩm: HS1681

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

Mạch 4G LTE CAT1 Ca-01 Development Board Ai-Thinker là kit phát triển của module CA-01 với đầy đủ các chân giao tiếp và ngoại vi cần thiết: Nguồn, khe cắm SIM (2 SIM), khe cắm thẻ nhớ, 4G Antenna, headphone, microphone,... giúp bạn có thể nghiên cứu và dứng dụng ngay chỉ qua một vài bước thiết đặt.

Mạch 4G LTE CAT1 Ca-01 Development Board Ai-Thinker được sử dụng để kết nối mạng 4G trong các ứng dụng cần kết nối mạng truyền tải dữ liệu không dây, IoT rất phổ biến hiện nay. Mạch sử dụng chuẩn 4G LTE CAT1 hỗ trợ hai băng tần là LTE-TDD và LTE-FDD phù hợp với băng tần tại Việt Nam là FDD 1800Mhz (B3), hỗ trợ cấu hình qua bộ tập lệnh AT bằng giao tiếp UART. Mạch được sản xuất bởi Ai-Thinker với chất lượng linh kiện tốt và được kiểm định trước khi xuất xưởng cho độ ổn định và độ bền cao nhất.

Thông số kỹ thuật:

Model: 4G LTE CAT1 Ca-01 Development Board Ai-Thinker

Specification:

Ca-01 size: 24.0*24.0*2.3mm (±0.2mm)
Kit size: 70*70mm
Frequency band:
- LTE-TDD: B34/B38/B39/B40/B41;
- LTE-FDD: B1/B3/B5/B8;
Support VoLTE;
Support Camera;
Support analog voice;
Working temperature -40℃~+85℃;
Working voltage 3.3V-4.3V, 3.8V power supply is recommended;
Power consumption: 20uA@shutdown, 3mA@sleep, typical value;
Data:
- LTE-TDD: uplink and downlink ratio 2 [maximum 8Mbps(DL)/maximum 2Mbps(UL)]; uplink and downlink ratio 1[maximum 6Mbps(DL)/maximum 4Mbps(UL)];
- LTE-FDD: Maximum 10Mbps (DL)/ Maximum 5Mbps (UL);

Interface:

1 USB 2.0 high speed interface (up to 480Mbps)
1.8V/3.0V (U) SIM card interface
1 NETLIGHT interface (NET_STATUS and NET_MODE)
2 analog voice input
2 analog voice output
3 UART interfaces
1 SPI interface
1 SPI LCD interface
1 SPI Camera interface
1 MMC interface
PWRKEY (active low)
Support 6*6 array keyboard
2 ADC interfaces
Electrical parameters-Output power: LTE-TDD: Class3(23dBm+1/-3dB); LTE-FDD: Class3(23dBm+-2dB);
General features: 3GPP E-UTRA Release 13;
Bandwidth: 1.4/3/5/10/15/20MHz;
Package: stamp hole + LGA;

Trang chủ nhà sản xuất và hướng dẫn sử dụng.

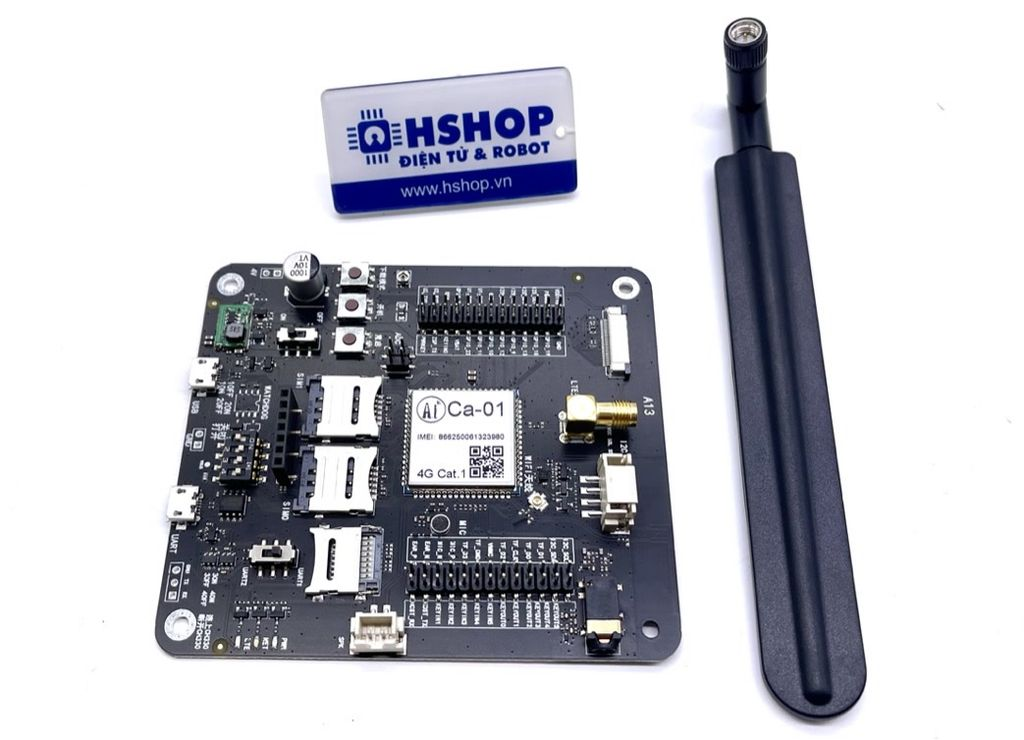

Mạch 4G LTE CAT1 Ca-01 Development Board Ai-Thinker

Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:

Ai-Thinker Factory
