Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GNSS Module for Jetson Nano, LTE CAT4, Global Band

Quý Khách lưu ý phiên bản SIM7600G-H tại Hshop.vn là phiên bản quốc tế (Global Version) với khả năng tương thích cao với tần số mạng và sóng di động trên toàn thế giới, các phiên bản giá rẻ khác sẽ kém ổn định hơn.

Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GNSS Module for Jetson Nano, LTE CAT4, Global Band sử dụng Module SIM SIM7600G-H giúp bổ sung hàng loạt các kết nối mới nhất: 4G, 3G, 2G, GSM, GPRS, GNSS cho Jetson Nano phù hợp với các ứng dụng IoT, Smarthome,...rất phổ biến hiện nay.

Mạch Waveshare SIM7600G-H 4G / 3G / 2G / GNSS Module for Jetson Nano, LTE CAT4, Global Band được sản xuất và nhập chính hãng Waveshare với chất lượng linh kiện và gia công tốt, độ bền cao.

Thông số kỹ thuật:

• SKU: 17729
• Part Number: SIM7600G-H 4G for Jetson Nano
• Model: Waveshare SIM7600G-H 4G / 3G / 2G / GNSS Module for Jetson Nano, LTE CAT4, Global Band
• Power supply: 5VDC
• Operating voltage: 5VDC/3.3VDC (configured via jumper)
• 40PIN GPIO extension header for connecting Jetson Nano
• Supports dial-up, telephone call, SMS, mail, TCP, UDP, DTMF, HTTP, FTP, etc.
• Supports GPS, BeiDou, Glonass, LBS base station positioning
• Onboard USB interface, to test AT Commands, get GPS positioning data, and so on
• Breakout UART control pins, to connect with host boards like Arduino/STM32
• SIM card slot, supports 1.8V/3V SIM card
• Onboard 3.5mm audio jack with earphone and mic support, for making telephone call
• 2x LED indicators, easy to monitor the working status
• Onboard voltage translator, operating voltage can be configured to 3.3V or 5V via jumper
• Baudrate: 300bps ~ 4Mbps (default: 115200bps)
• Autobauding baudrate: 9600bps ~ 115200bps
• Control via AT commands (3GPP TS 27.007, 27.005, and V.25TER command set)
• Supports SIM application toolkit: SAT Class 3, GSM 11.14 Release 99, USAT
• Comes with development resources and manual (examples for Jetson Nano/Raspberry Pi/Arduino/STM32)

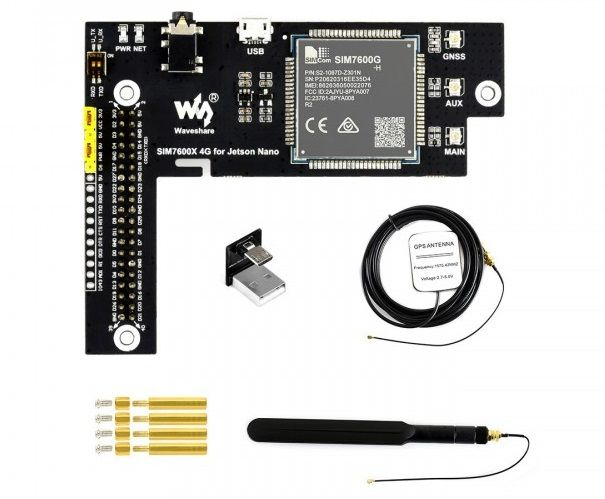

Bộ sản phẩm bao gồm:

• SIM7600G-H 4G for Jetson Nano x1
• LTE Antenna x1
• GPS External Antenna (B) x1
• Jetson Nano USB Adapter x1
• Screws pack (2pcs) x1

Tài liệu:

• Trang chủ nhà sản xuất.
• Hướng dẫn sử dụng.

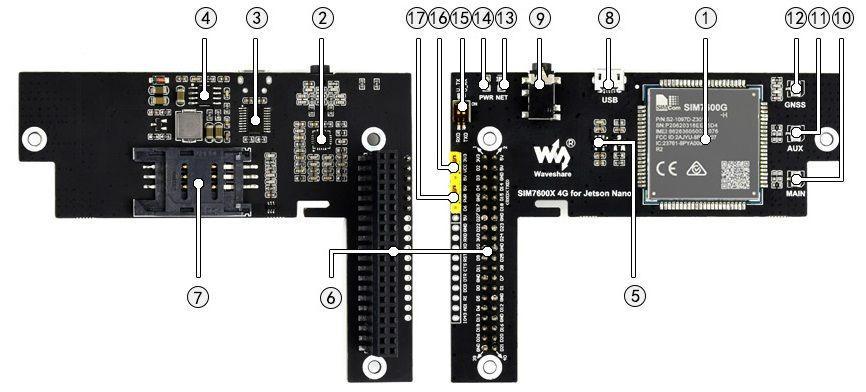

Chú giải chức năng:

1. SIM7600G-H
2. NAU8810 audio decoder
3. TXS0108EPWR voltage translator: translates 3.3V/5V into 1.8V
4. MP1482 power chip
5. RT9193-33 voltage translator: translates 5V into 3.3V
6. 40PIN GPIO header: for connecting with Jetson Nano Developer Kit
7. SIM card slot: supports 1.8V/3V SIM card
8. USB interface: for testing AT Commands, getting GPS positioning data, etc.
9. 3.5mm earphone/mic jack
10. MAIN antenna connector
11. AUX antenna connector
12. GNSS antenna connector
13. Network status indicator
14. Power indicator
15. UART enable switch:
    1. ON: connect UART ports of SIM7600 and Jetson Nano
    2. OFF: disconnect UART ports of SIM7600 and Jetson Nano
16. Operating voltage selection jumper:
    1. VCC - 3.3V: set operating voltage as 3.3V
    2. VCC - 5V: set operating voltage as 5V
17. PWR control config:
    1. PWR - 5V: SIM7600 auto startup on power up
    2. PWR - D6: SIM7600 will be turned on/off by D6 pin of Jetson Nano
