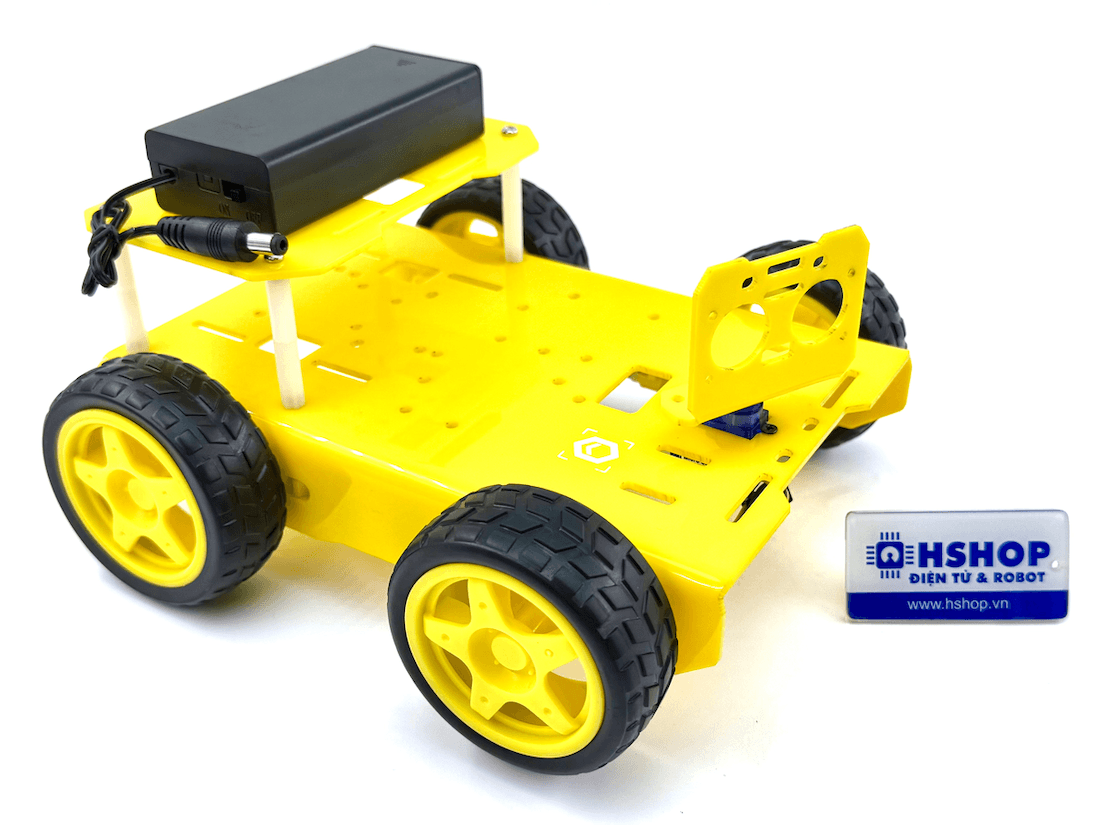

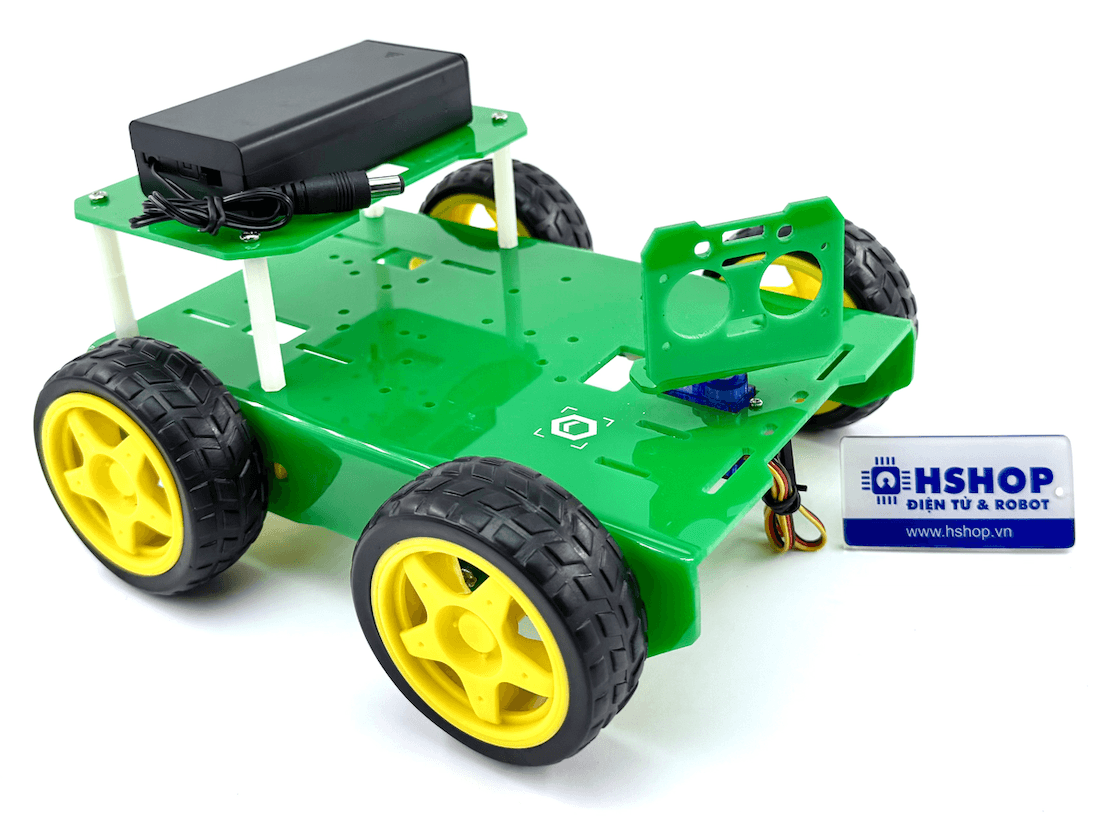

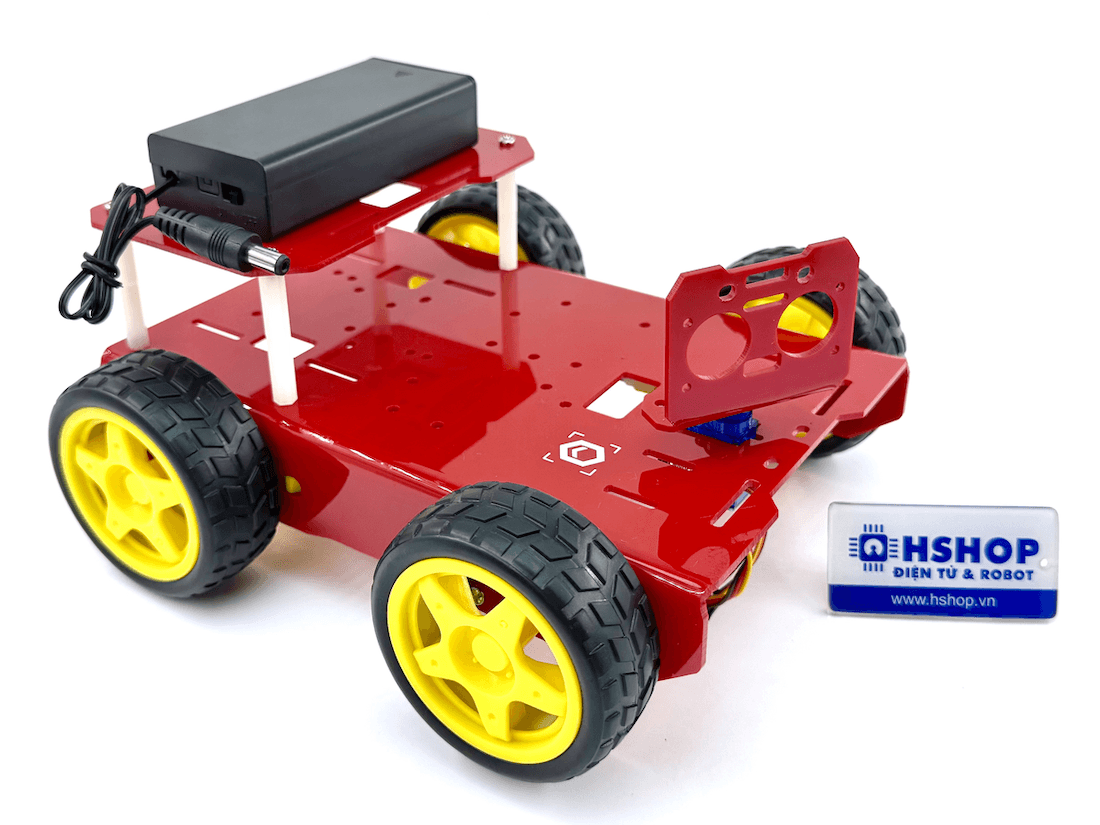

Xử lý lỗi theo chính sách bảo hànhKhung xe MKE-R01 4WD Robot Car Chassis TT Motor là bộ khung xe robot 4 bánh chủ động được thiết kế dành cho các dự án Robotics, STEM, Arduino, Micro:bit, ESP32 và DIY. Sản phẩm cung cấp một nền tảng cơ khí hoàn chỉnh để người dùng dễ dàng xây dựng các loại robot di động như robot tránh vật cản, robot dò line, robot điều khiển Bluetooth, robot tự hành và các mô hình xe thông minh.
Khung xe MKE-R01 4WD Robot Car Chassis TT Motor sử dụng động cơ TT Motor giảm tốc kết hợp với 4 bánh xe 65mm, giúp robot vận hành ổn định trên nhiều bề mặt. Thiết kế 4WD (4-Wheel Drive) cho phép cả bốn bánh cùng tham gia truyền động, giúp tăng khả năng bám đường và khả năng vượt qua các bề mặt không bằng phẳng so với các thiết kế 2WD thông thường. Phần khung được làm từ tấm Acrylic chắc chắn, thiết kế nhiều vị trí lỗ bắt vít giúp dễ dàng lắp đặt bo mạch điều khiển, driver động cơ, cảm biến, module giao tiếp và các phụ kiện khác. Kết cấu dạng module cũng cho phép người dùng dễ dàng mở rộng hoặc thay đổi cấu hình robot theo từng dự án.
Khung xe MKE-R01 4WD Robot Car Chassis TT Motor có hộp pin 2 x 18650 tích hợp công tắc nguồn, cung cấp điện áp tối đa Max 8.4VDC, giúp bố trí nguồn điện gọn gàng và thuận tiện. Nền tảng có thể kết hợp với nhiều bo mạch điều khiển phổ biến như Arduino / Vietduino, Micro:bit và ESP32-S3, đồng thời tương thích với nhiều module và cảm biến thông dụng trên thị trường.
LƯU Ý: ***Sản phẩm chỉ bao gồm phần cơ khí khung xe robot theo danh mục, không bao gồm các bo mạch, driver, cảm biến minh hoạ.
ƯU ĐIỂM NỔI BẬT
THÔNG SỐ KỸ THUẬT
TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG

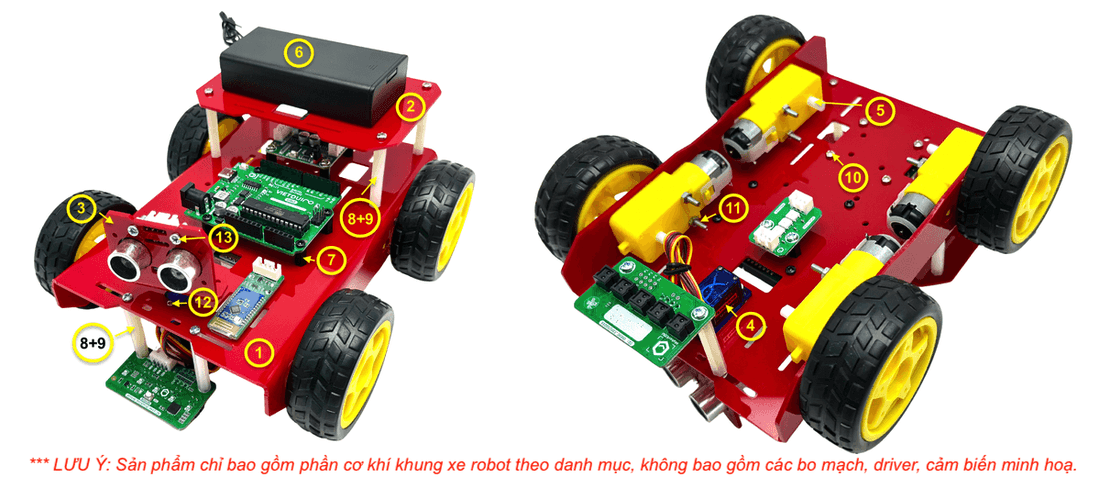

BỘ SẢN PHẨM BAO GỒM
| STT | Tên sản phẩm / linh kiện | Số lượng | Chức năng |
|---|---|---|---|
| 1 | Tấm nền chữ U Acrylic dày 2mm, kích thước 190 × 125 × 30mm (L × W × H) | x 1 | Phần khung sườn chính của xe |
| 2 | Tấm đế gắn hộp pin Acrylic dày 2mm, kích thước 123 × 77mm | x 1 | Dùng để gắn hộp pin hoặc mạch điều khiển động cơ |
| 3 | Gá bắt Acrylic dày 2mm cho cảm biến siêu âm MKE-S01 | x 1 | Dùng để gắn cảm biến siêu âm MKE-S01 hoặc SRF-05 |
| 4 | Động cơ RC Servo SG90 0–180° | x 1 | Dùng để điều khiển góc quay cho cảm biến siêu âm |
| 5 | Bộ động cơ DC giảm tốc TT Motor kèm bánh xe nhựa 65mm | x 4 | Động cơ và bánh xe chính của xe |
| 6 | Hộp pin 2 × 18650 nối tiếp, có công tắc và giắc DC 5.5 × 2.1mm | x 1 | Dùng để cấp nguồn cho xe |
| 7 | Trụ nhựa lục giác M3 F-F 10mm, màu trắng hoặc đen tùy từng đợt hàng | x 10 | Làm chân đế để gắn các bo mạch vào khung xe |
| 8 | Trụ nhựa lục giác M3 M-F 20mm, màu trắng hoặc đen tùy từng đợt hàng | x 6 | Dùng để nâng tầng cho tấm đế gắn hộp pin hoặc gắn cảm biến dò line |
| 9 | Trụ nhựa lục giác M3 F-F 20mm, màu trắng hoặc đen tùy từng đợt hàng | x 6 | Dùng để nâng tầng cho tấm đế gắn hộp pin hoặc gắn cảm biến dò line |
| 10 | Ốc M3 × 6mm | x 35 | Dùng để gắn các bo mạch vào khung xe |
| 11 | Ốc, tán M3 × 30mm | x 8 | Dùng để bắt động cơ TT Motor vào khung xe |
| 12 | Ốc, tán M2 × 10mm | x 2 | Dùng để bắt RC Servo 9G vào khung xe |
| 13 | Ốc, tán M3 × 10mm | x 5 | Dùng để bắt cảm biến siêu âm và hộp pin |
BO MẠCH TƯƠNG THÍCH

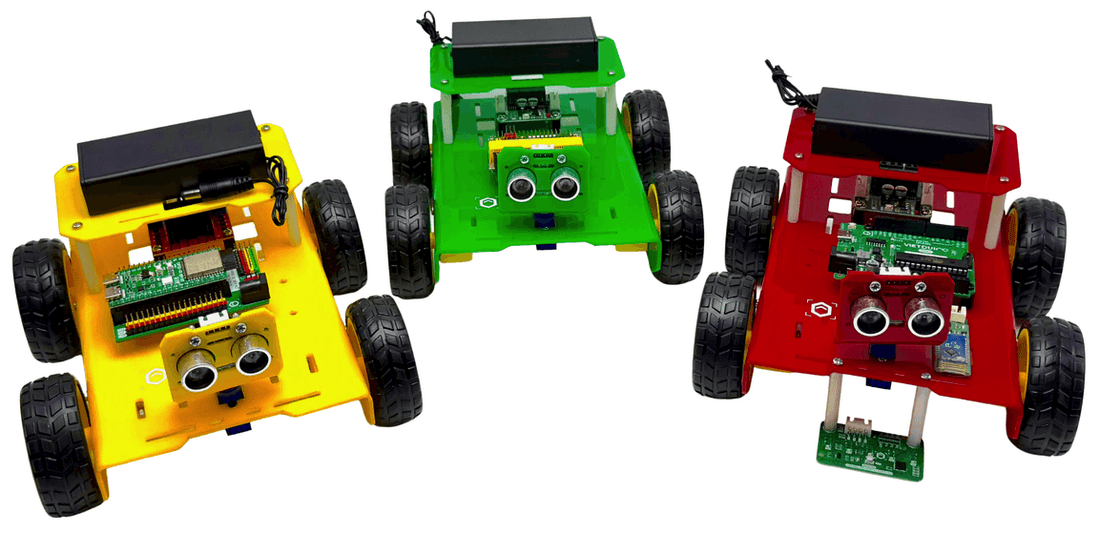

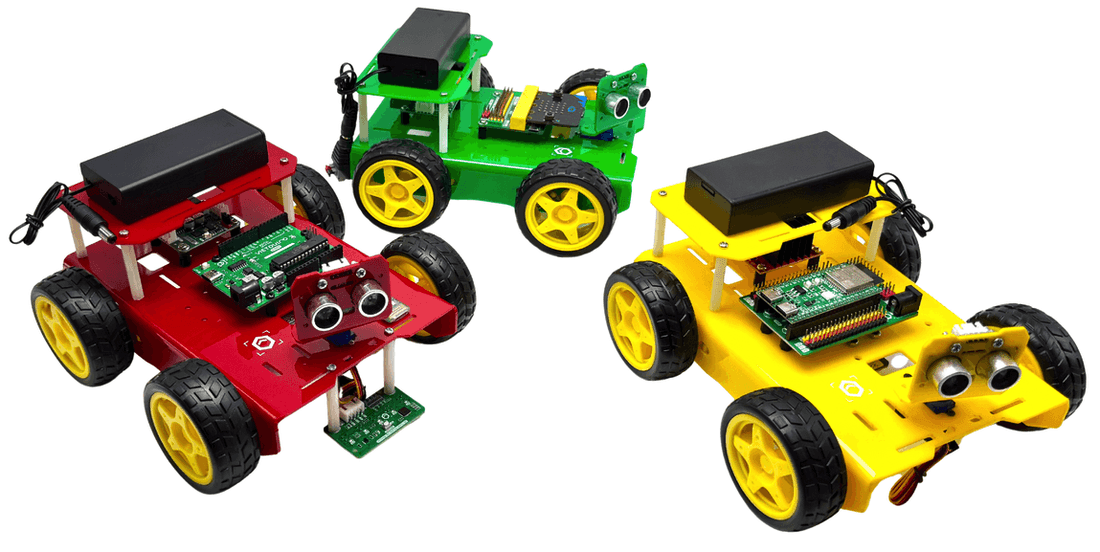

MINH HOẠ LẮP ĐẶT VỚI CÁC LOẠI BO MẠCH

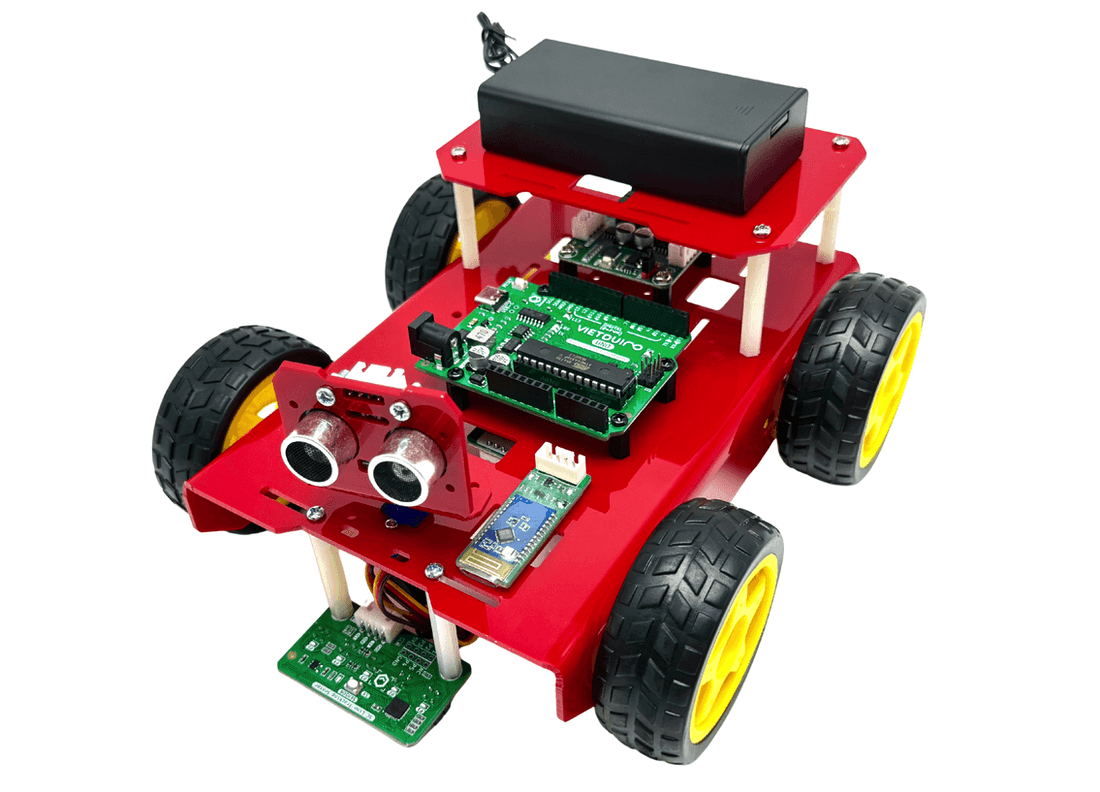

Sử dụng với Arduino / Vietduino + MKE-B03 Vietduino IO Shield

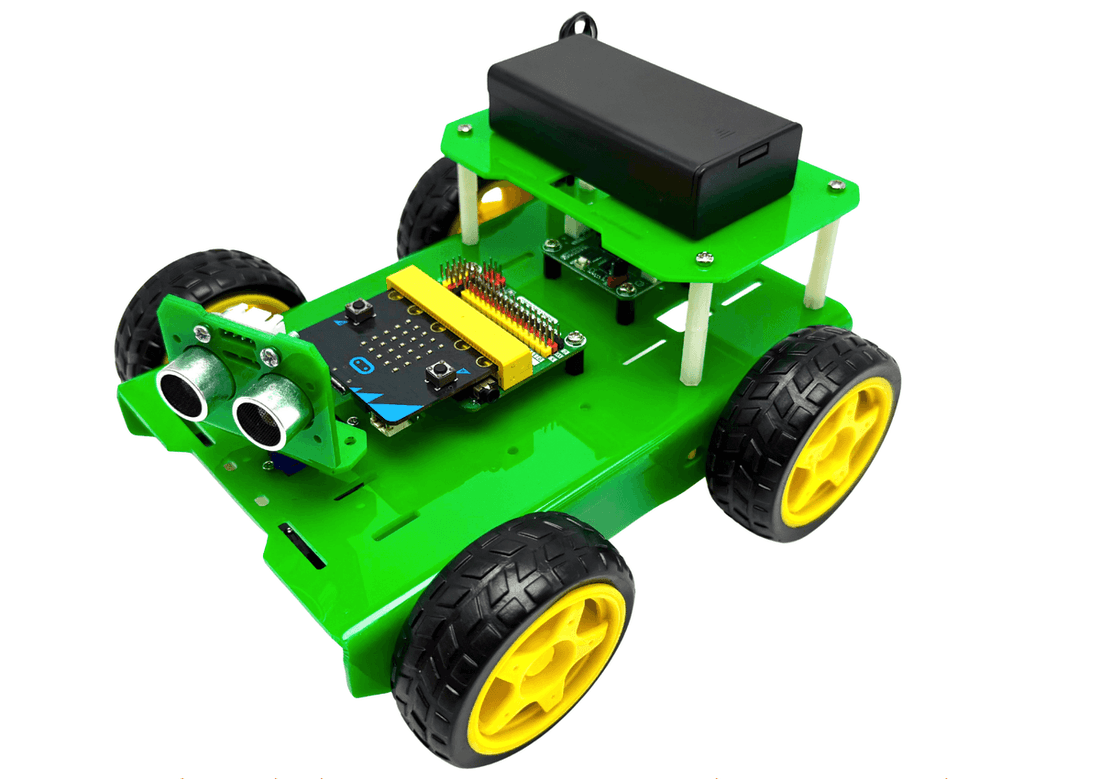

Sử dụng với Micro:bit + MKE-B02 IO Shield For Microbit

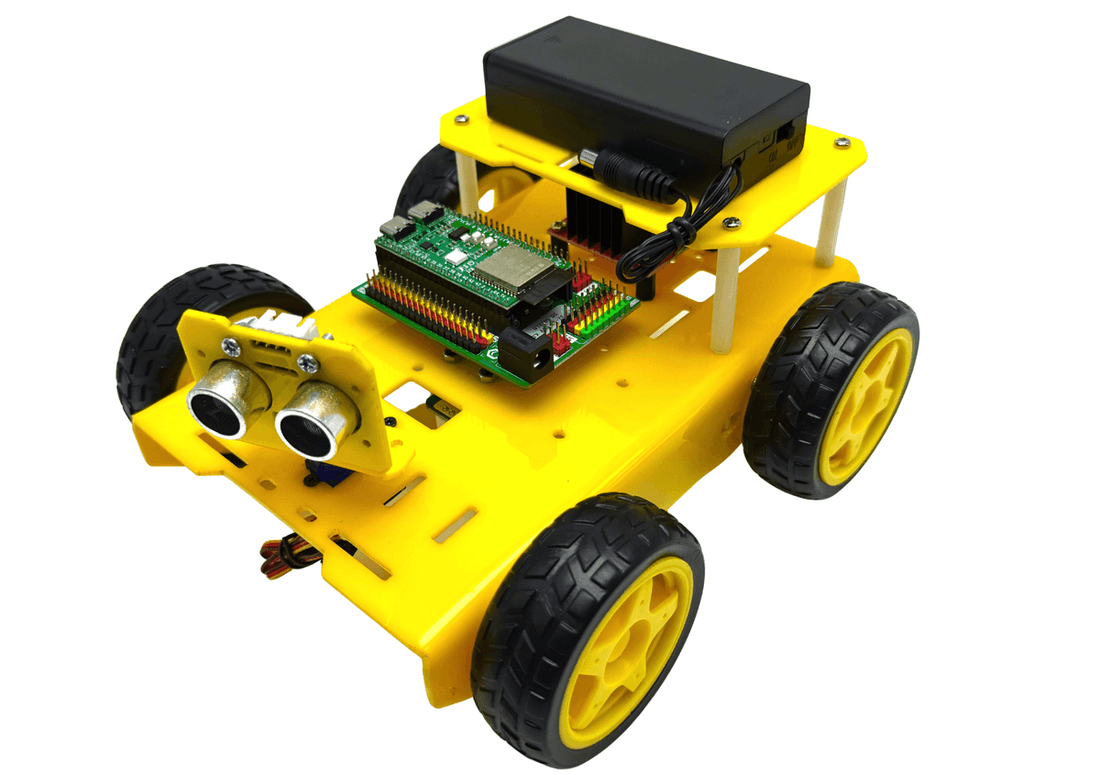

Sử dụng với ESP32-S3 Dev Kit + MKE-B01 ESP32-S3 DK IO Shield
