Mạch đế kết nối MKE-B01 ESP32-S3 DK IO Shield

Loại: Default

Thương hiệu: MakerEdu.vn

Tình trạng: Còn hàng

Mã sản phẩm: HS2249V

GIÁ BÁN: (Mã sản phẩm có chữ cuối V là hàng CTY giá đã bao gồm thuế)

90.000₫

Số lượng:

Mua ngay Liên hệ Zalo OA Hshop Để được tư vấn và hỗ trợ ngay!!!

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

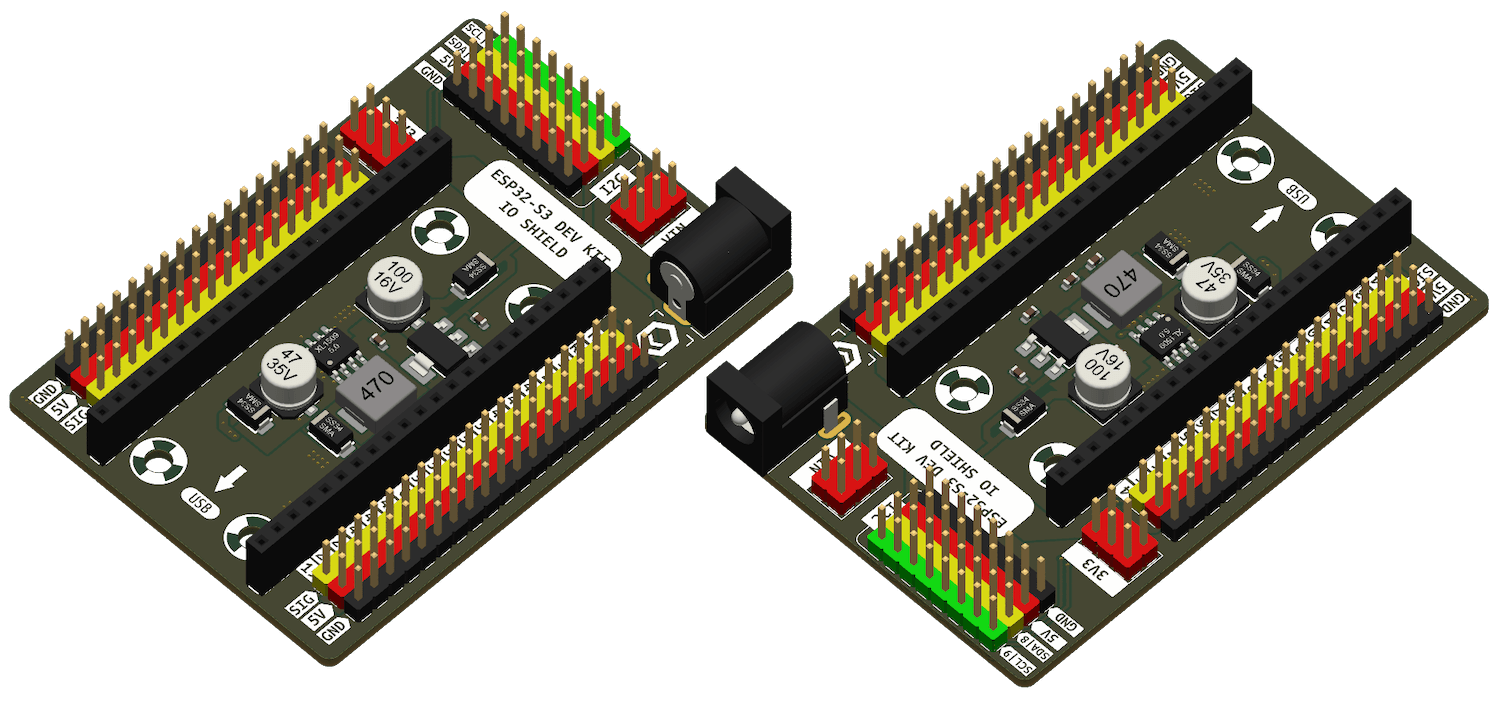

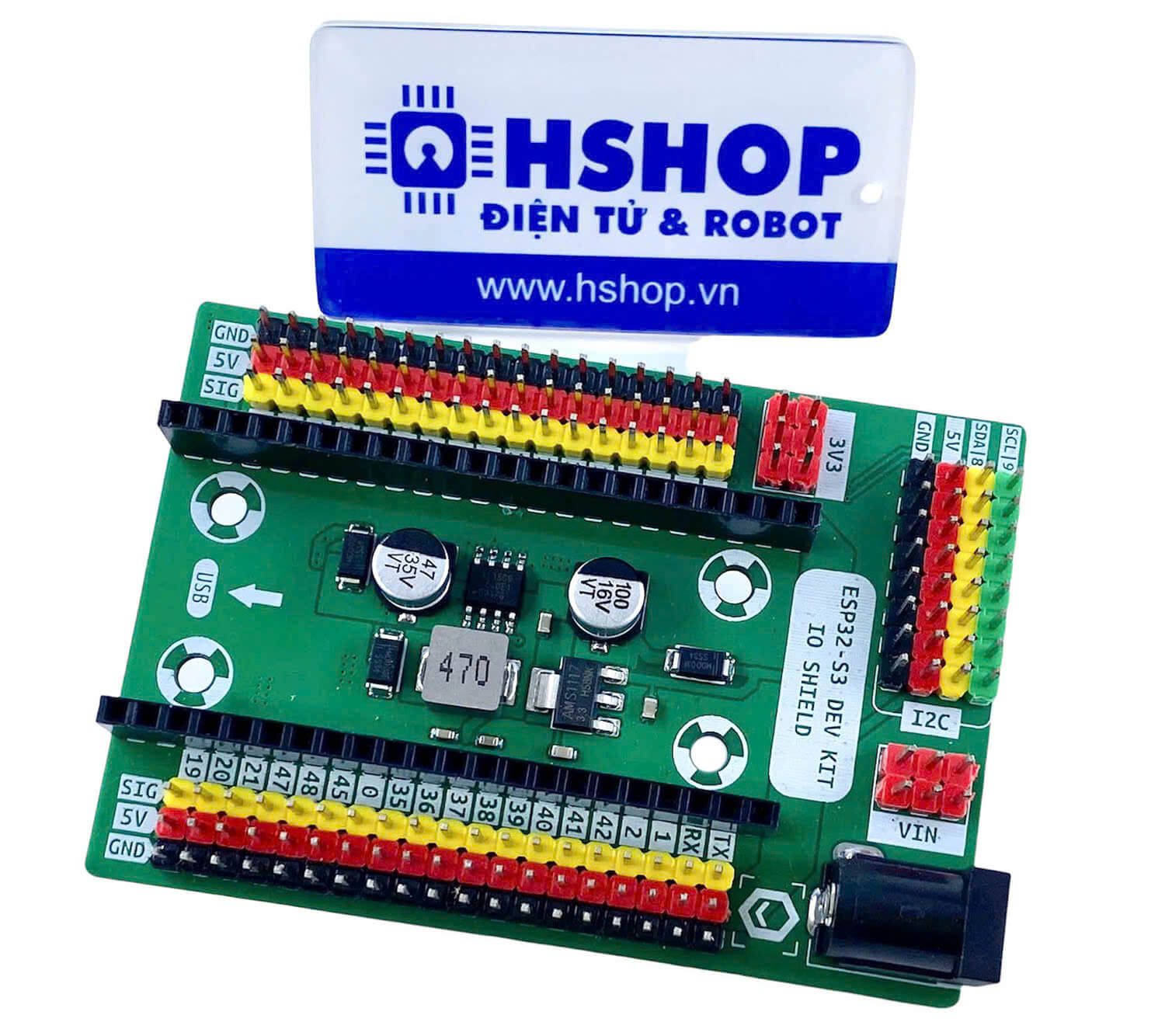

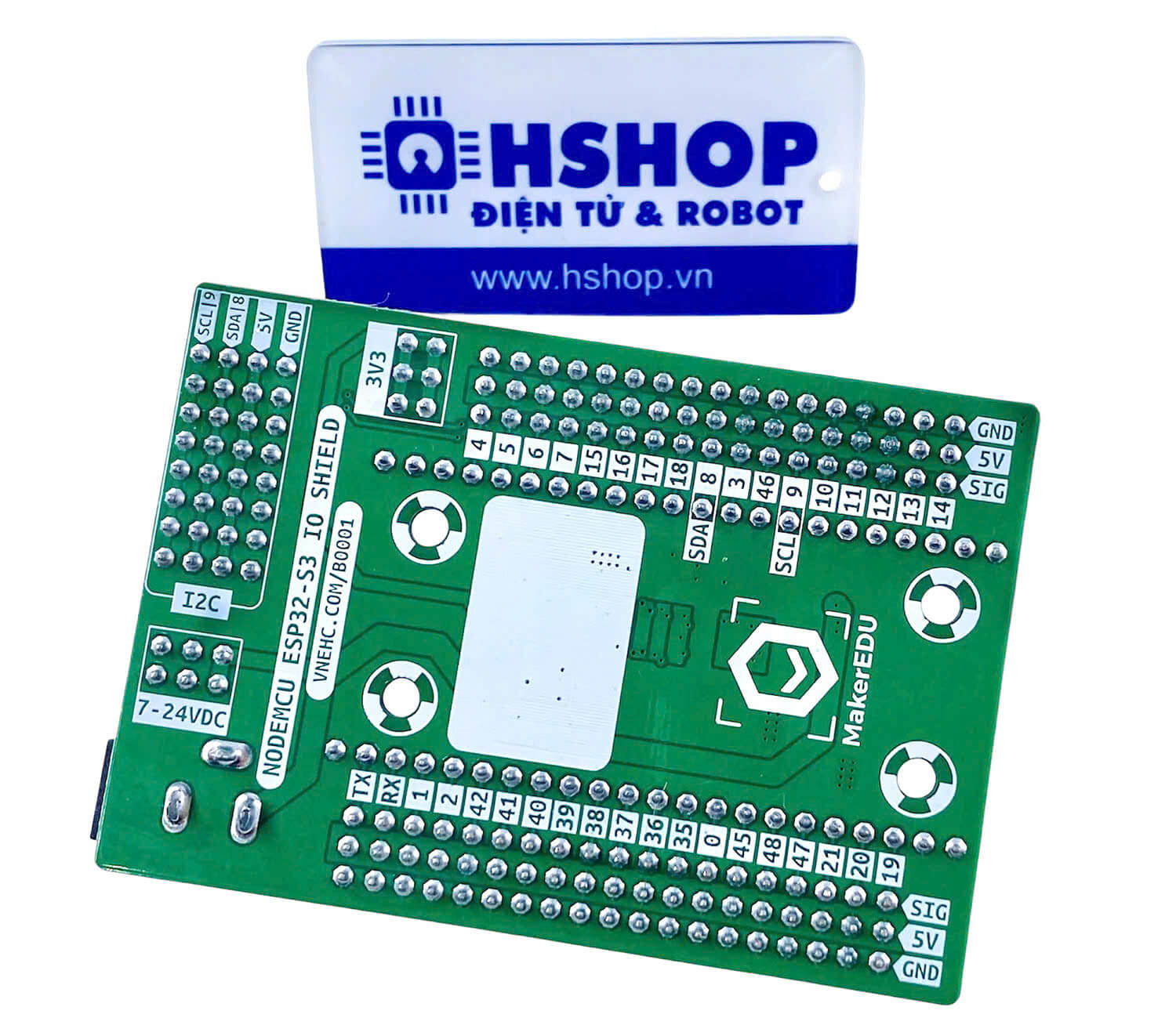

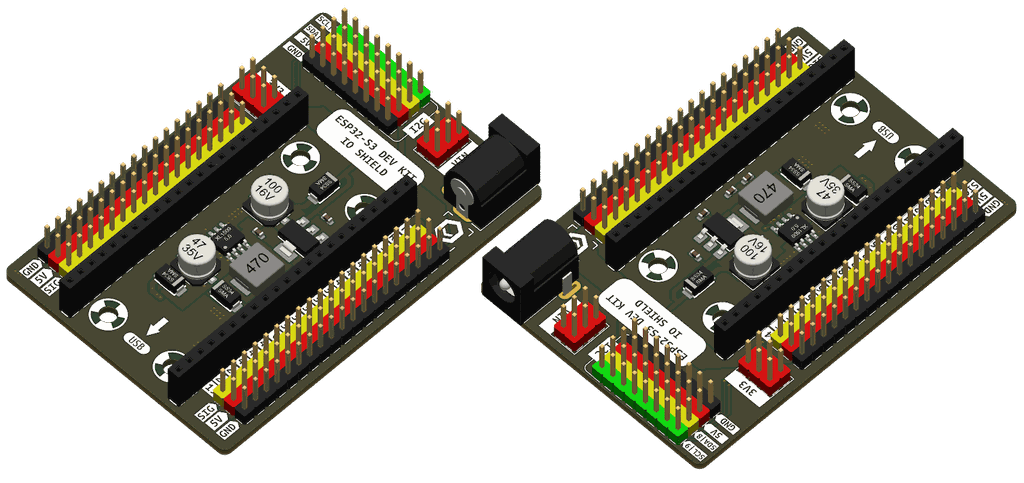

Mạch đế kết nối MKE-B01 ESP32-S3 DK IO Shield là bo mở rộng chân chuyên dụng cho mạch MKE-K01 ESP32-S3 Dev Kit, được phát triển bởi MakerEDU nhằm giúp việc kết nối cảm biến và module chức năng trở nên nhanh chóng, trực quan và an toàn hơn. Mạch sử dụng chuẩn kết nối rào đực 2.54 mm (0.1″ male header) linh hoạt với bố trí màu sắc rõ ràng:

Vàng, Xanh Lá: chân tín hiệu
Đỏ: Chân nguồn dương
Đen: Chân nguồn âm

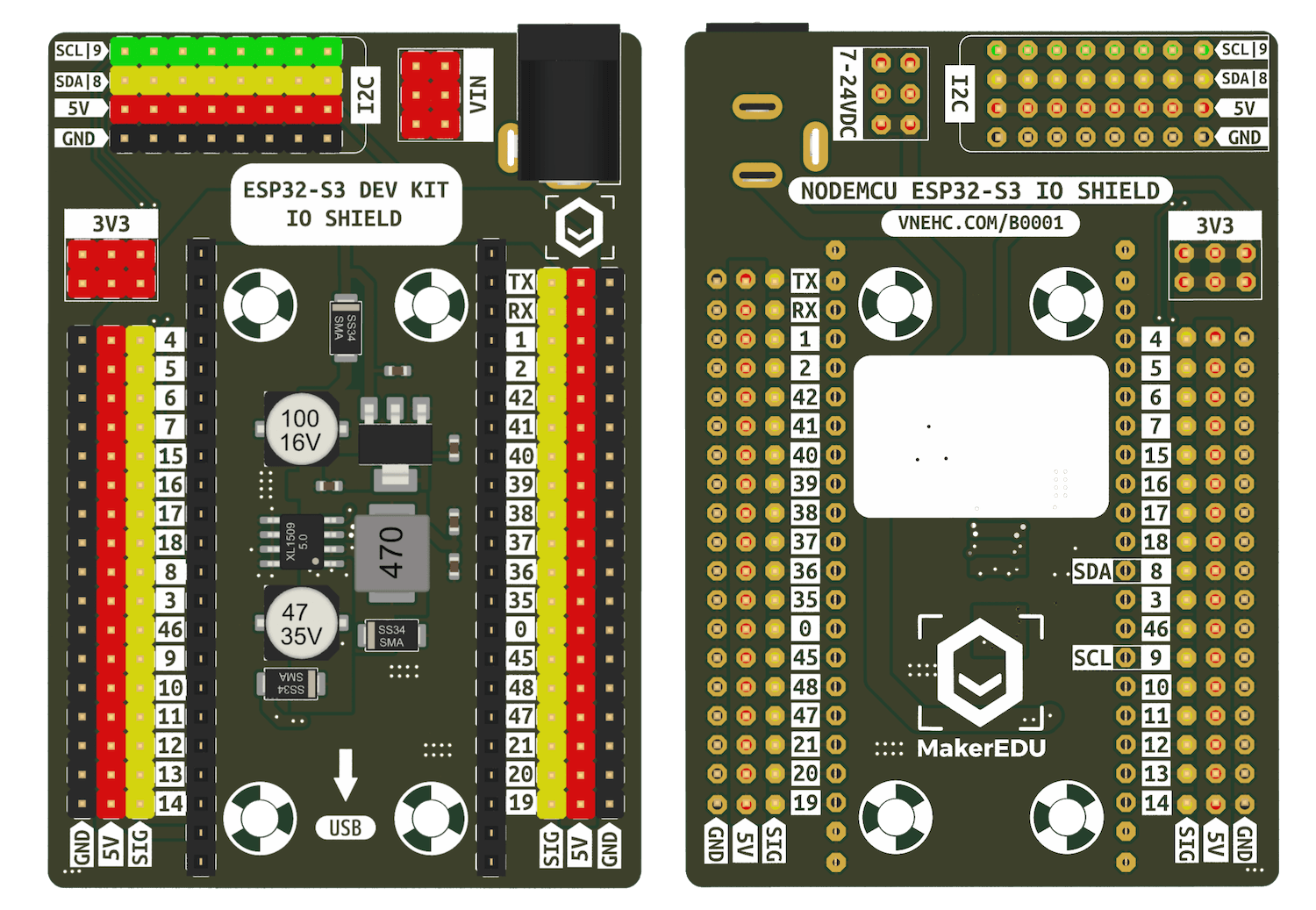

MKE-B01 ESP32-S3 DK IO Shield giúp người dùng dễ dàng đấu nối mà không lo nhầm cực khi triển khai các dự án học tập STEM, IoT hoặc robot. Toàn bộ các chân GPIO của mạch MKE-K01 ESP32-S3 Dev Kit được đưa ra đầy đủ kèm theo cặp nguồn 5V – GND, giúp cấp nguồn trực tiếp cho cảm biến và module ngoại vi. Ngoài ra, mạch còn tích hợp nhiều cổng I2C với chuẩn màu riêng biệt (GND - Đen, 5V- Đỏ, SDA - Vàng, SCL - Xanh Lá), thuận tiện cho việc mở rộng hệ thống với các module, cảm biến giao tiếp I2C.

Đặc biệt, MKE-B01 ESP32-S3 DK IO Shield còn được tích hợp mạch nguồn xung giảm áp hiệu suất cao, hỗ trợ cấp nguồn ổn định cho toàn bộ hệ thống với dải điện áp đầu vào rộng, dòng đầu ra lớn, tiết kiệm năng lượng và tỏa nhiệt thấp.

THÔNG SỐ KỸ THUẬT

Tương thích: MKE-K01 ESP32-S3 Dev Kit
Chuẩn chân kết nối: rào đực 2.54 mm (0.1″ male header)
Đưa ra đầy đủ các chân GPIO của mạch MKE-K01 ESP32-S3 Dev Kit kèm theo cặp nguồn cấp 5V - GND giúp cấp nguồn trực tiếp cho cảm biến và module ngoại vi.
Tích hợp nhiều cổng giao tiếp I2C.
Bố trí màu sắc rõ ràng các chân tín hiệu và nguồn kết nối, tránh chập chạm kết nối nhầm.
Nguồn tích hợp: DC-DC Buck (nguồn xung giảm áp) hiệu suất cao, tỏa nhiệt thấp, tiết kiệm năng lượng.
Điện áp đầu vào: 7~24VDC qua Jack DC tròn hoặc chân VIN
Điện áp đầu ra:
- 5VDC – tối đa 1500mA
- 3.3VDC – tối đa 700mA
Tích hợp nhiều cổng cấp nguồn: VIN - 3V3 - 5V - GND

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.

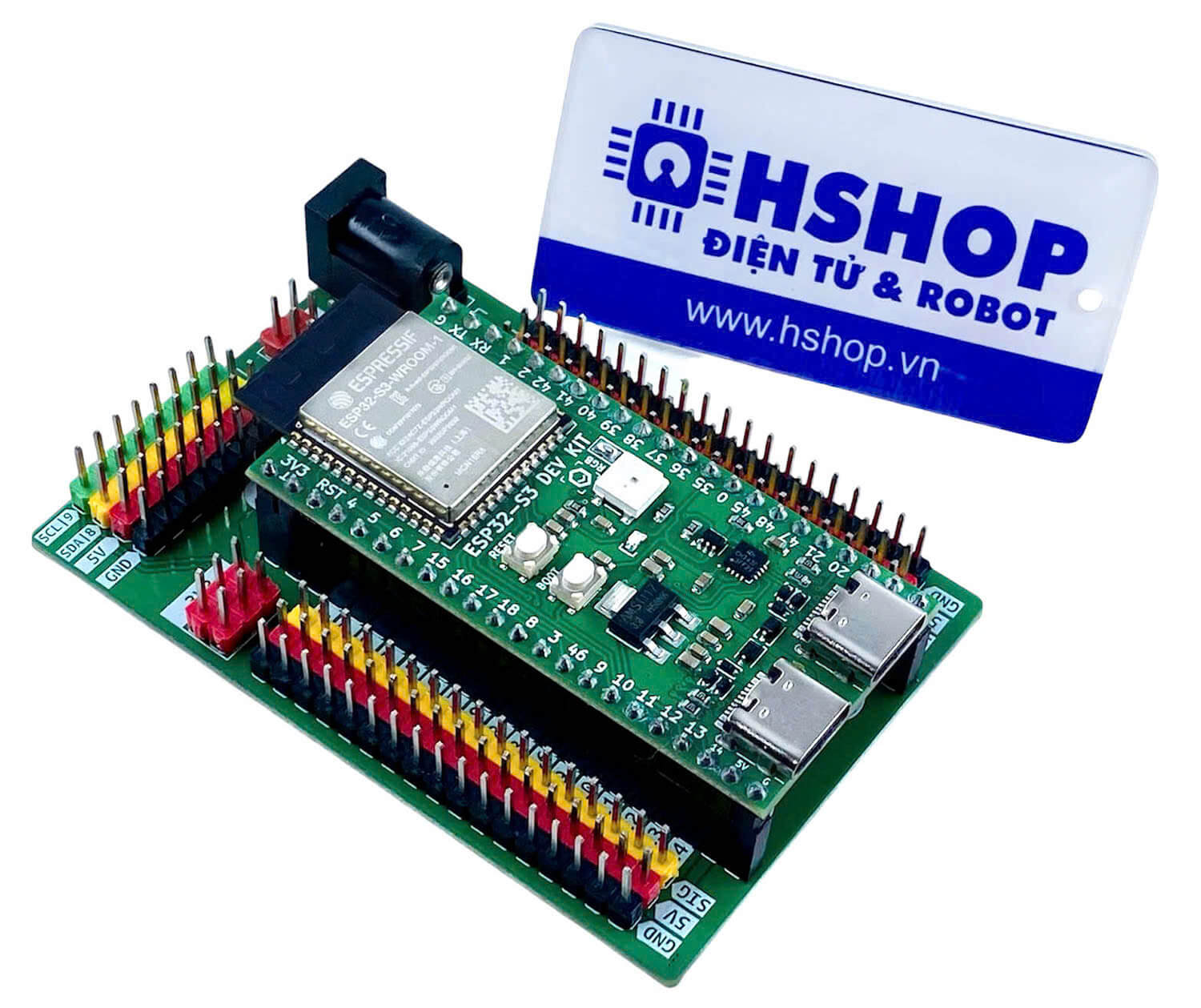

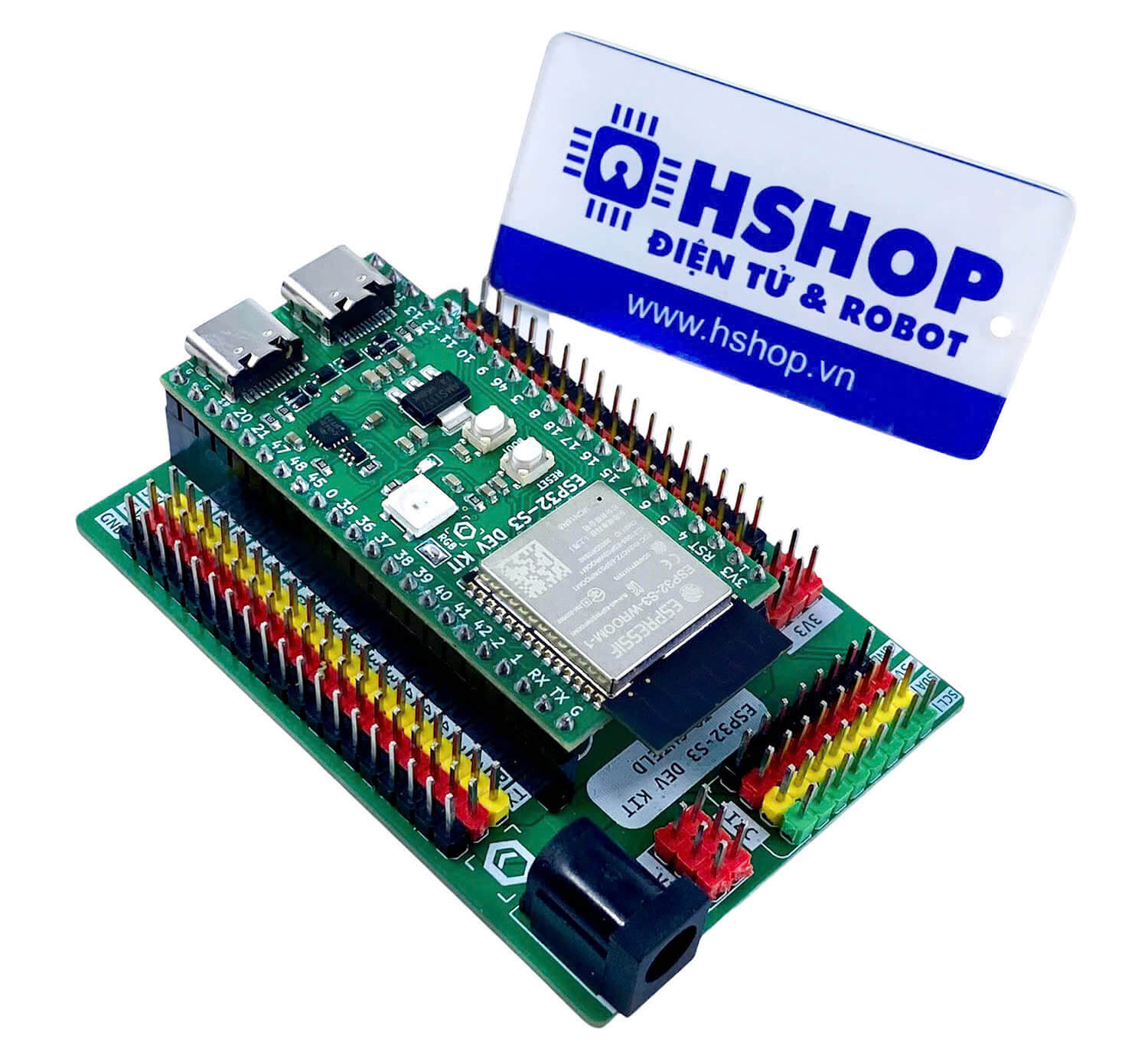

Hình ảnh minh hoạ khi kết nối với mạch MKE-K01 ESP32-S3 Dev Kit:
