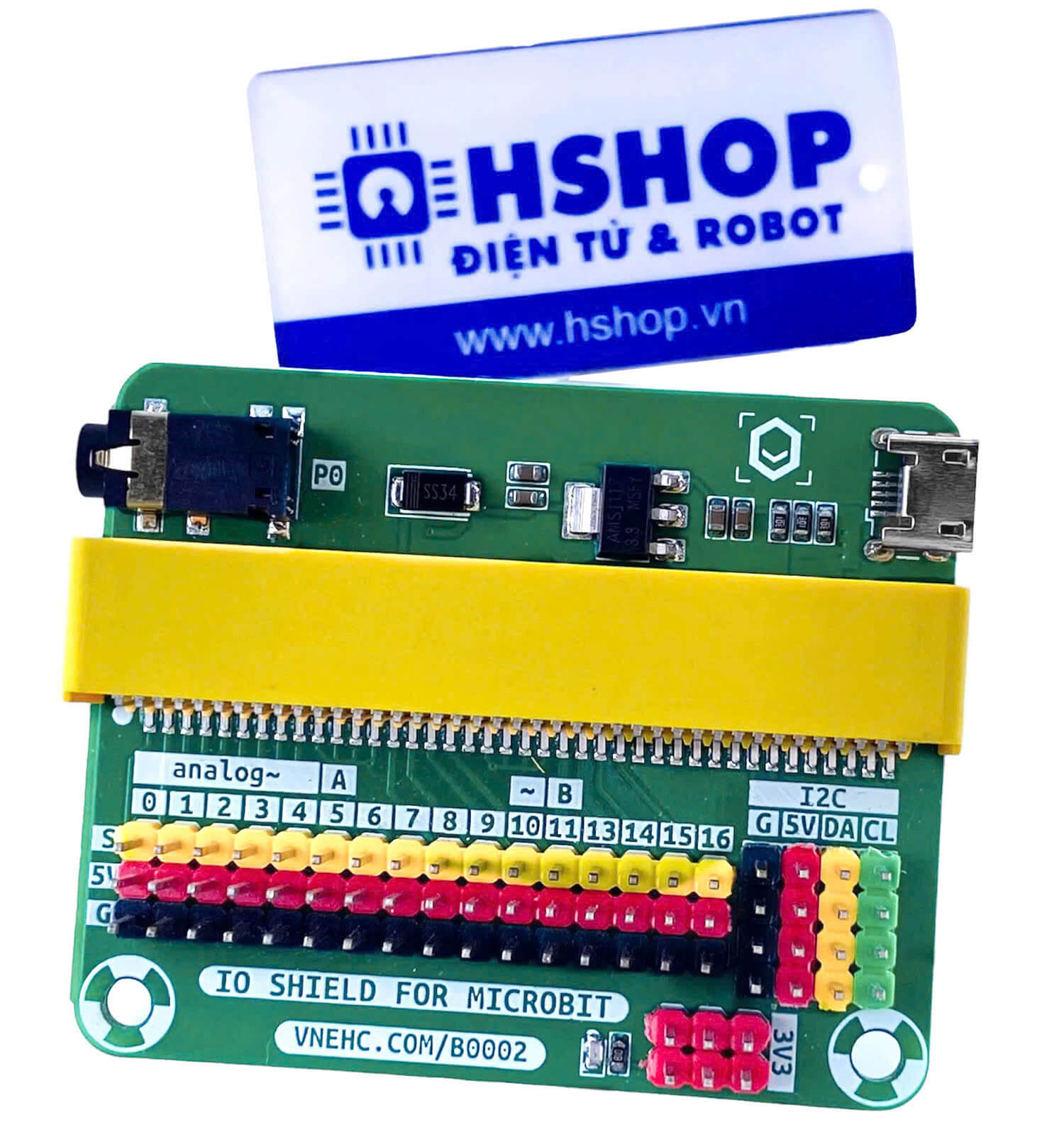

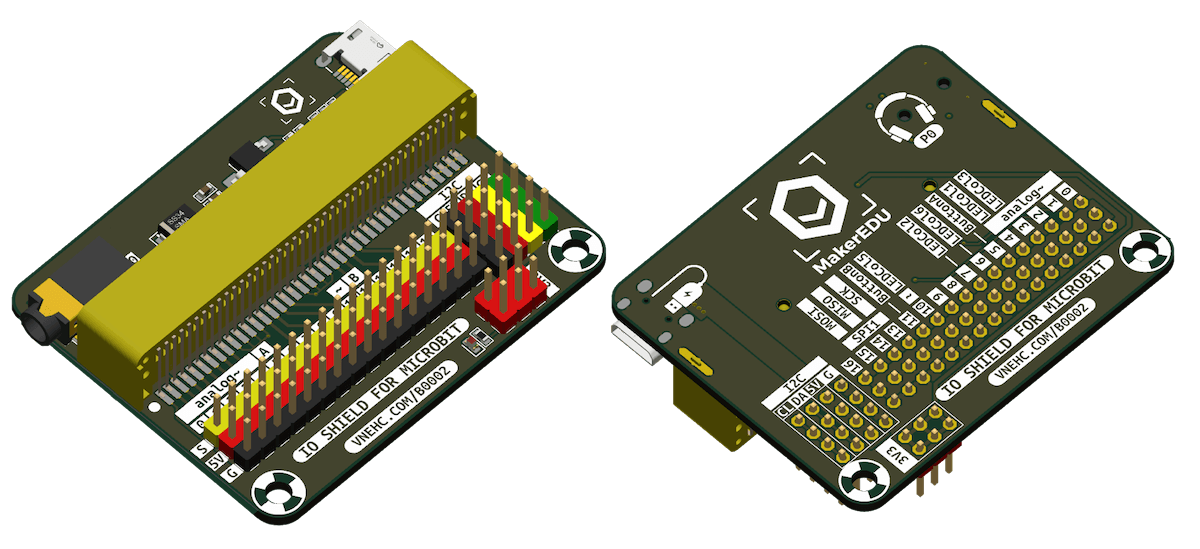

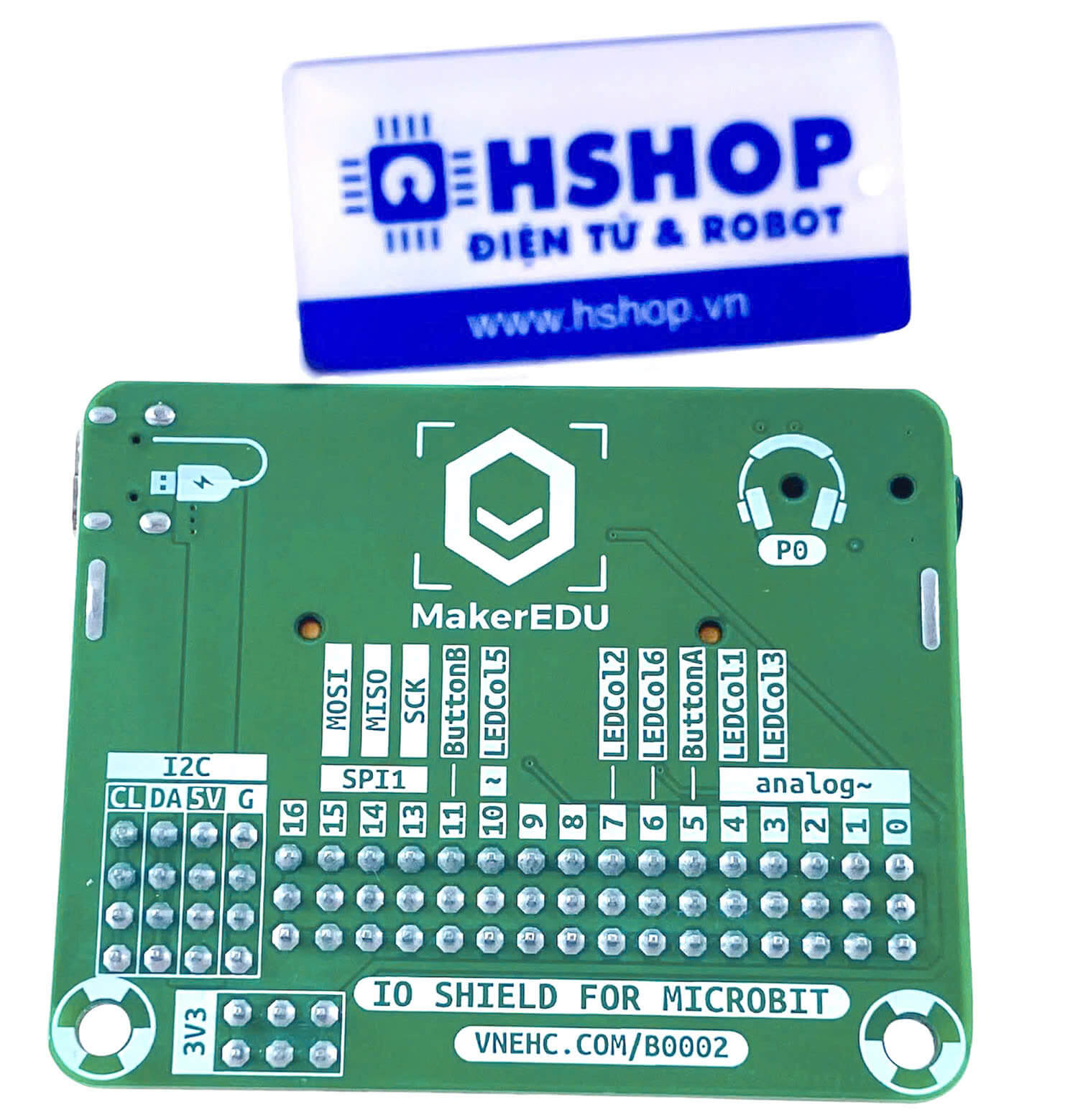

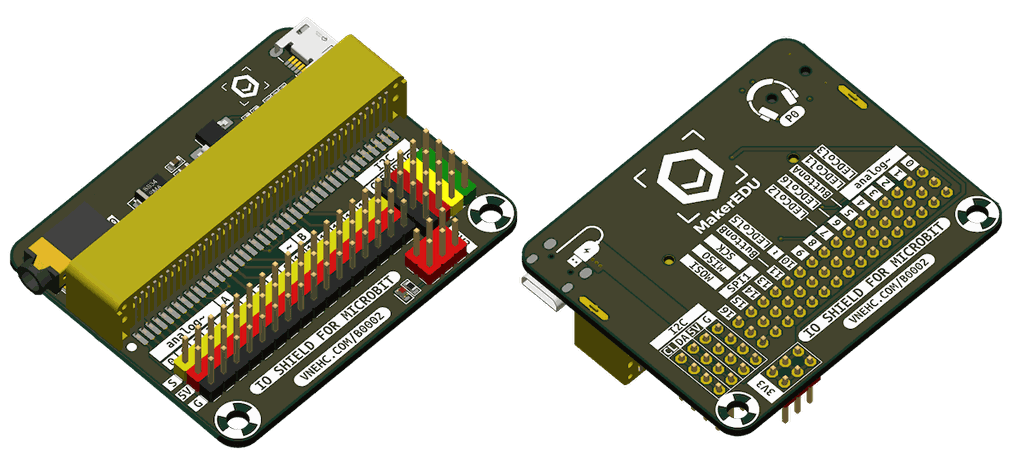

Xử lý lỗi theo chính sách bảo hànhMạch đế kết nối MKE-B02 IO Shield For Microbit là bo mở rộng chân chuyên dụng cho mạch Micro:bit V1 & V2, được phát triển bởi MakerEDU nhằm giúp việc kết nối cảm biến và module chức năng trở nên nhanh chóng, trực quan và an toàn hơn. Mạch sử dụng chuẩn kết nối rào đực 2.54 mm (0.1″ male header) linh hoạt với bố trí màu sắc rõ ràng:

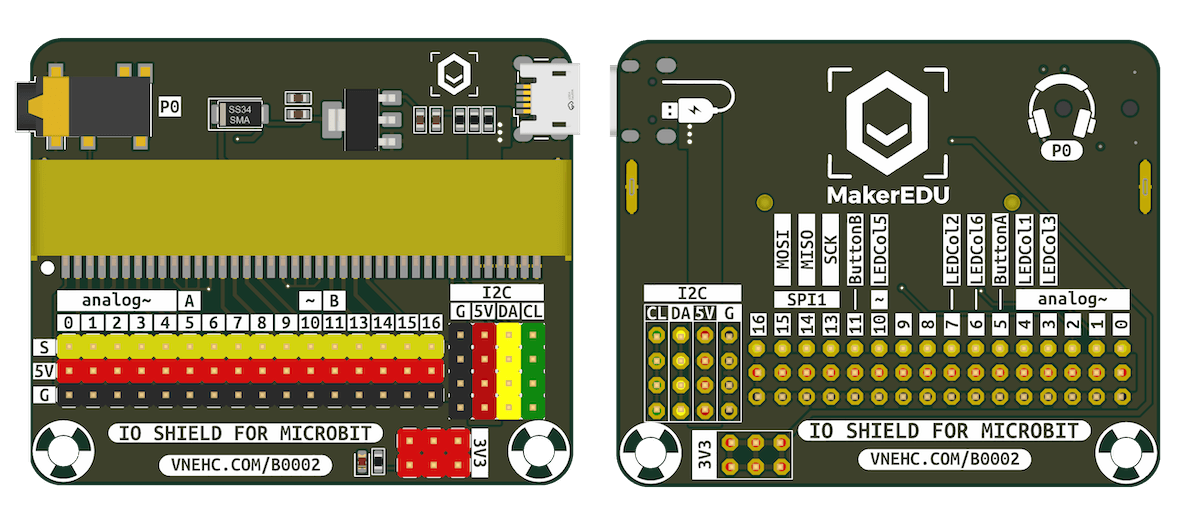

MKE-B02 IO Shield For Microbit giúp người dùng dễ dàng đấu nối mà không lo nhầm cực khi triển khai các dự án học tập STEM. Toàn bộ các chân GPIO khả dụng của mạch Micro:bit V1 & V2 được đưa ra đầy đủ kèm theo cặp nguồn 5V – GND, giúp cấp nguồn trực tiếp cho cảm biến và module ngoại vi. Ngoài ra, mạch còn tích hợp nhiều cổng I2C với chuẩn màu riêng biệt (GND - Đen, 5V- Đỏ, SDA/P20 - Vàng, SCL/P19 - Xanh Lá), thuận tiện cho việc mở rộng hệ thống với các module, cảm biến giao tiếp I2C.
Đặc biệt, MKE-B02 IO Shield For Microbit còn được tích hợp cổng âm thanh Audio chuẩn 3.5mm kết nối với chân P0 cho các ứng dụng phát âm thanh ra loa hoặc tai nghe.
Tham khảo danh sách các Module và Cảm Biến của MakerEDU tương thích với IO Shield tại đây.
THÔNG SỐ KỸ THUẬT
LƯU Ý
⚠️ Cảnh báo về nguồn điện
💡 Lý do: Micro:bit không cung cấp nguồn 5V trực tiếp trên các chân kết nối. Đồng thời, nguồn 3.3V trên chân của Micro:bit có khả năng cấp dòng hạn chế, không phù hợp để cấp nguồn cho nhiều cảm biến và module cùng lúc. Vì vậy, Shield được trang bị cổng Micro USB riêng để cung cấp nguồn cho hệ thống.
TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.

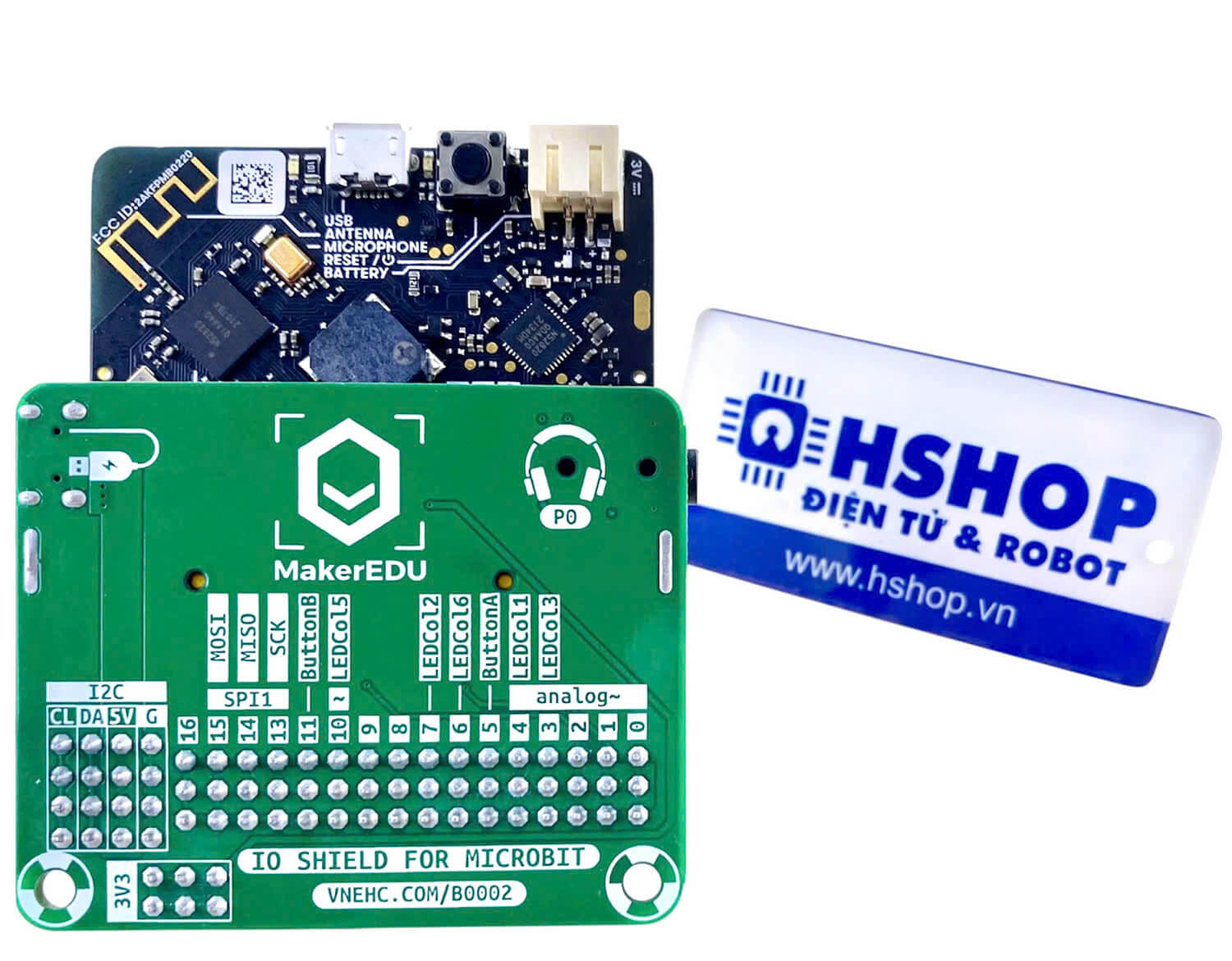

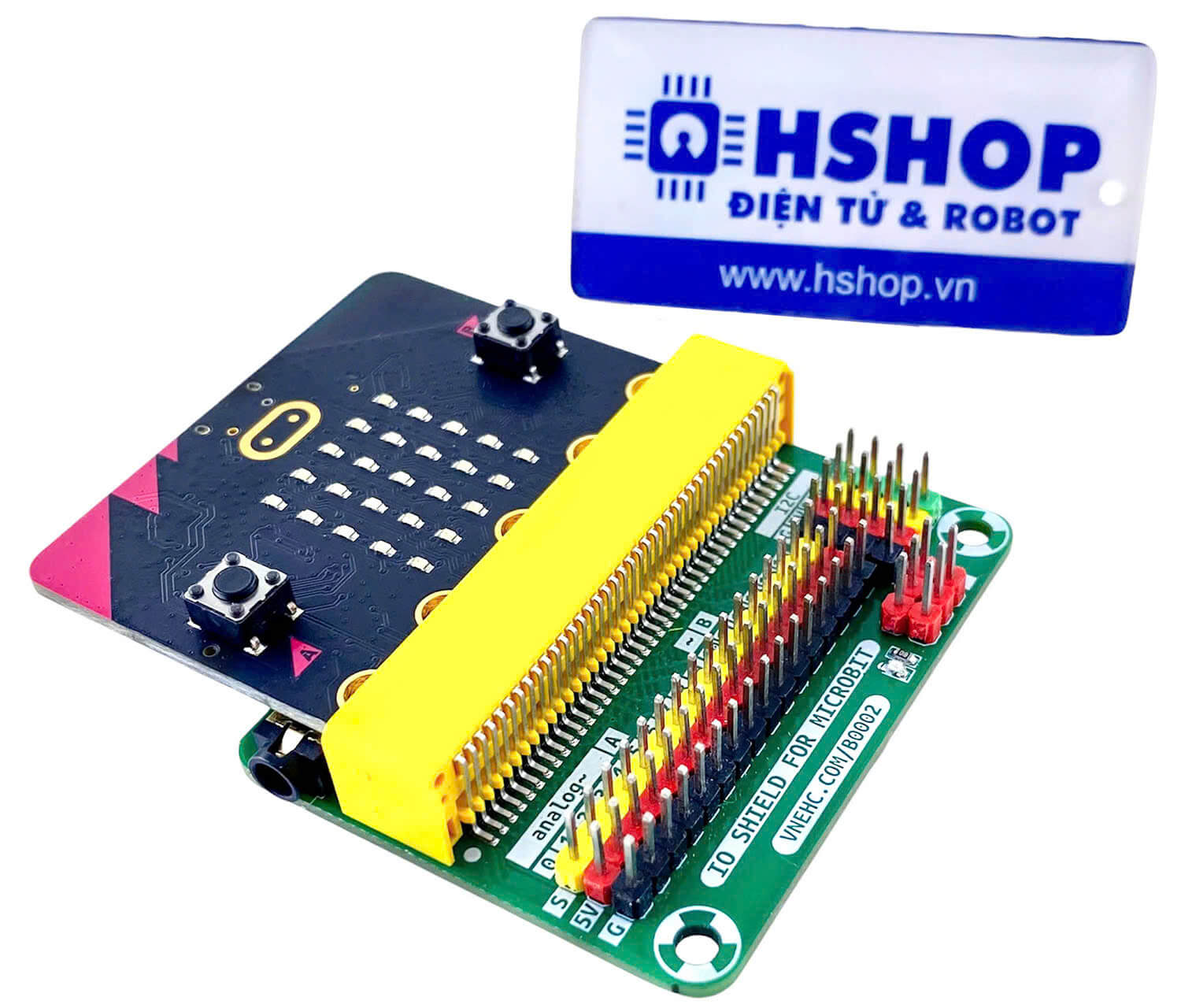

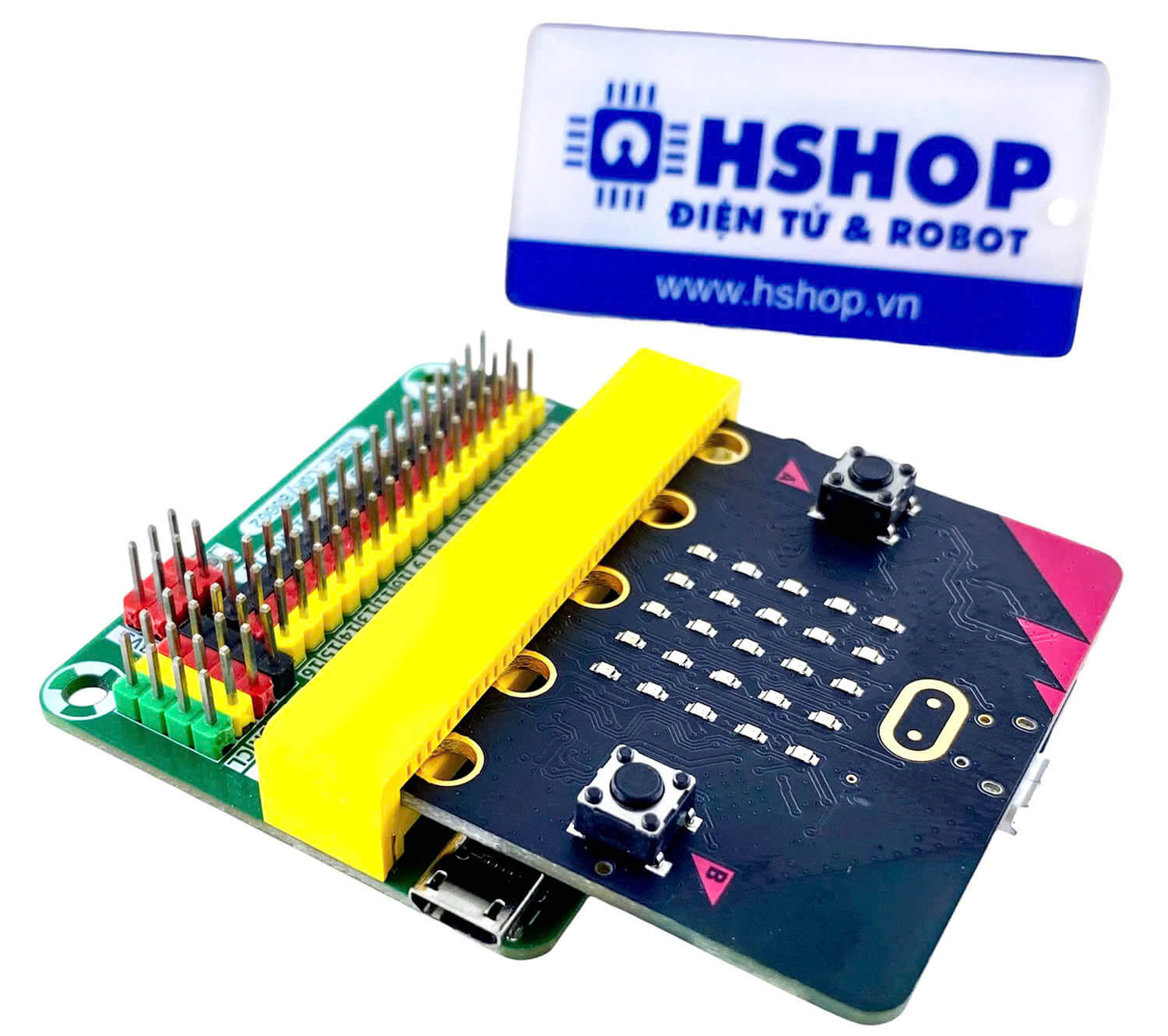

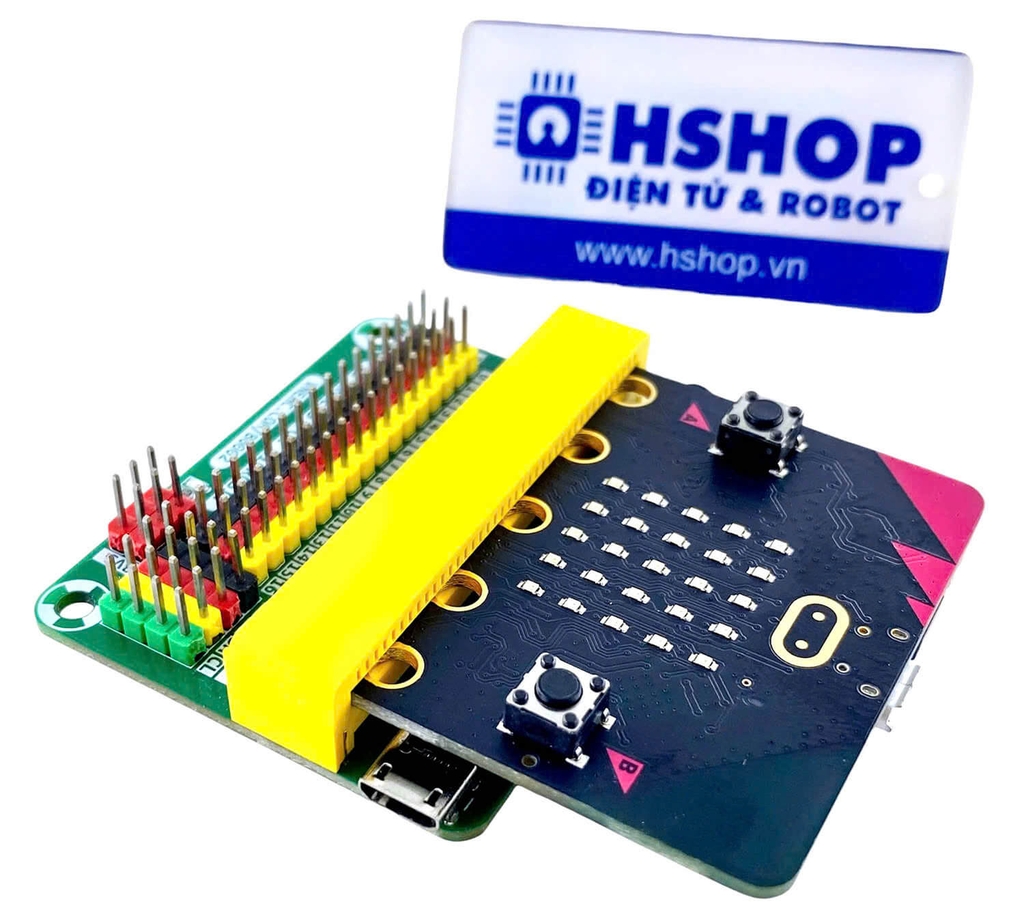

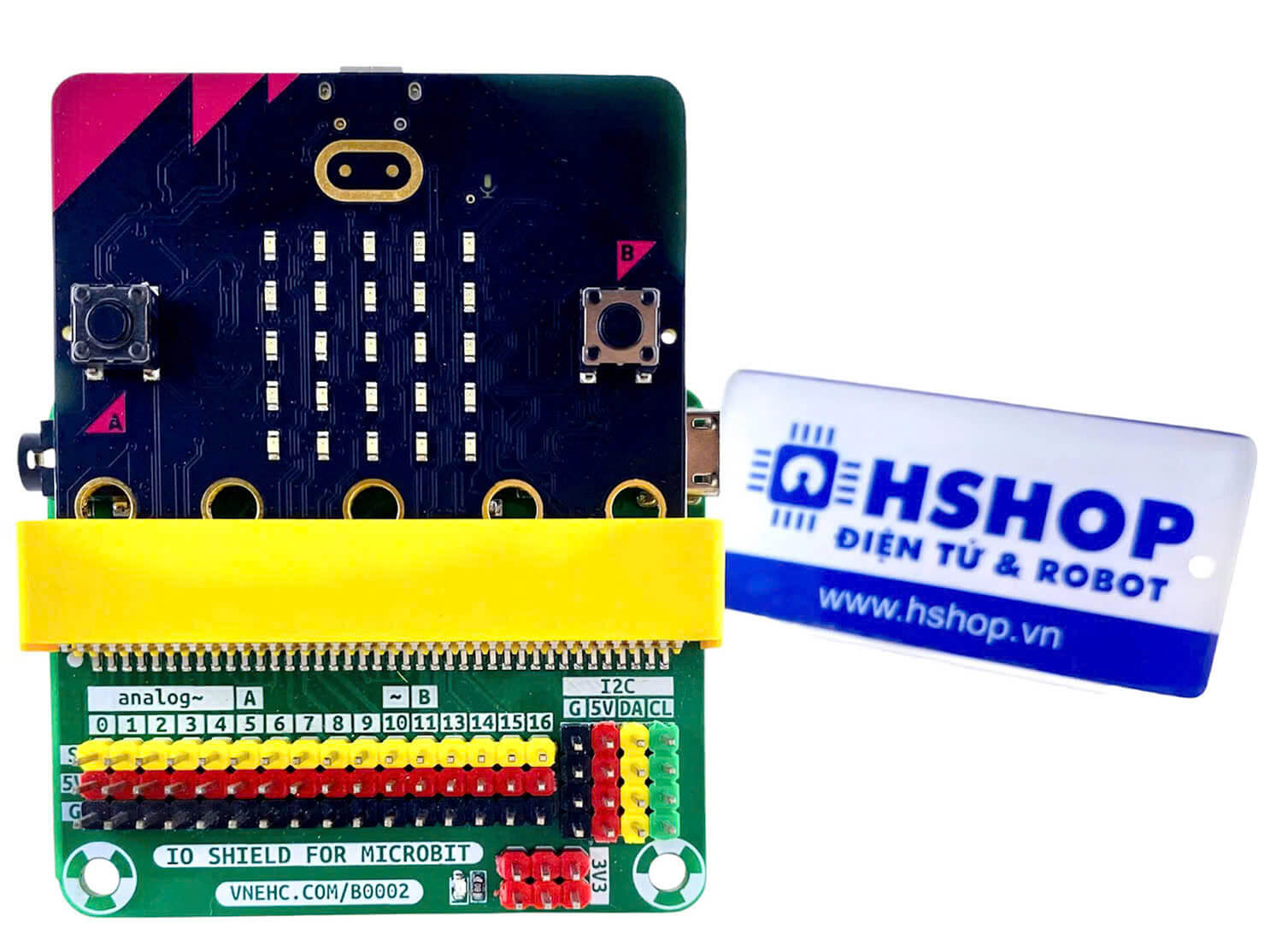

HÌNH ẢNH MINH HOẠ KHI KẾT NỐI VỚI MICRO:BIT
