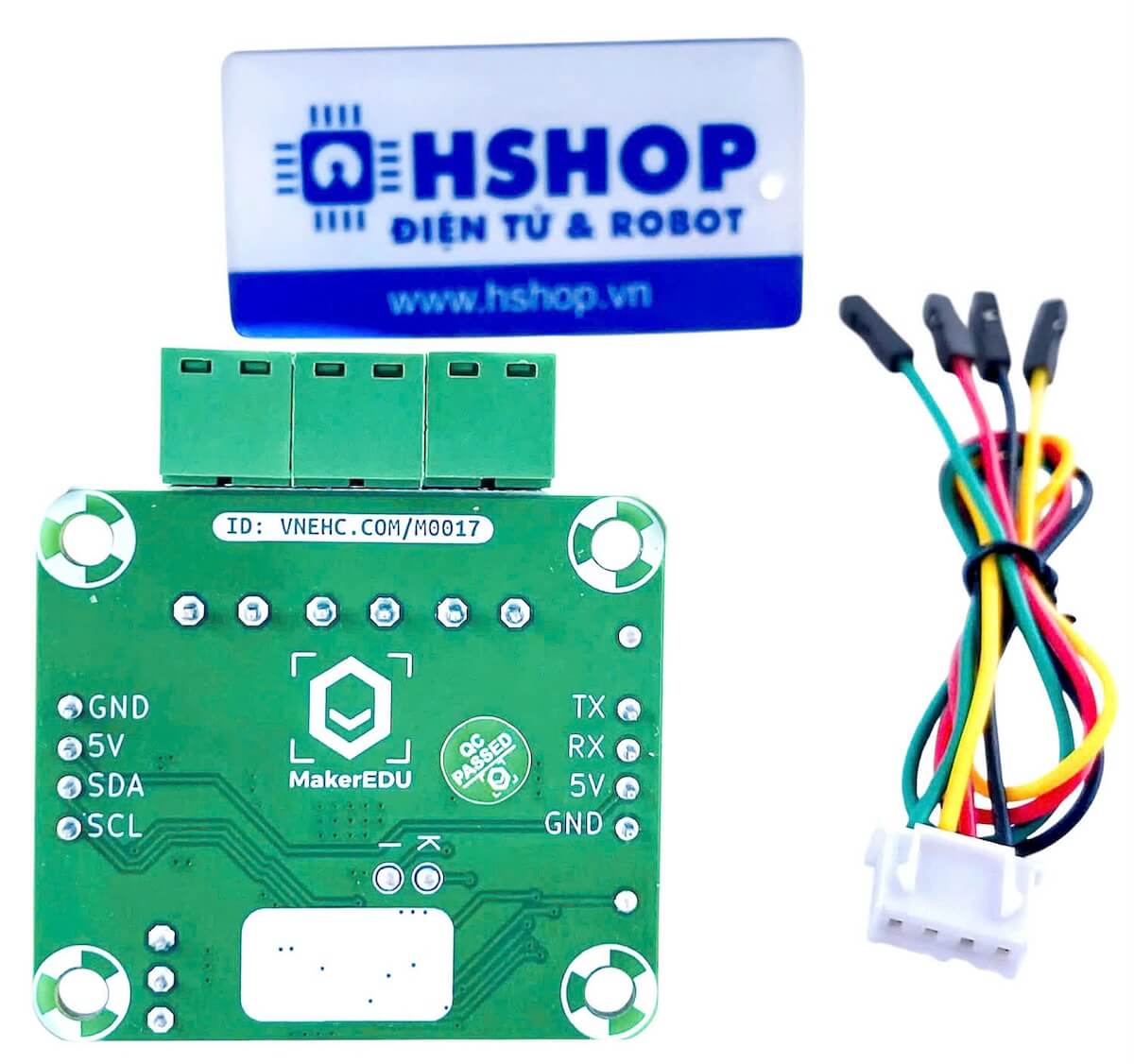

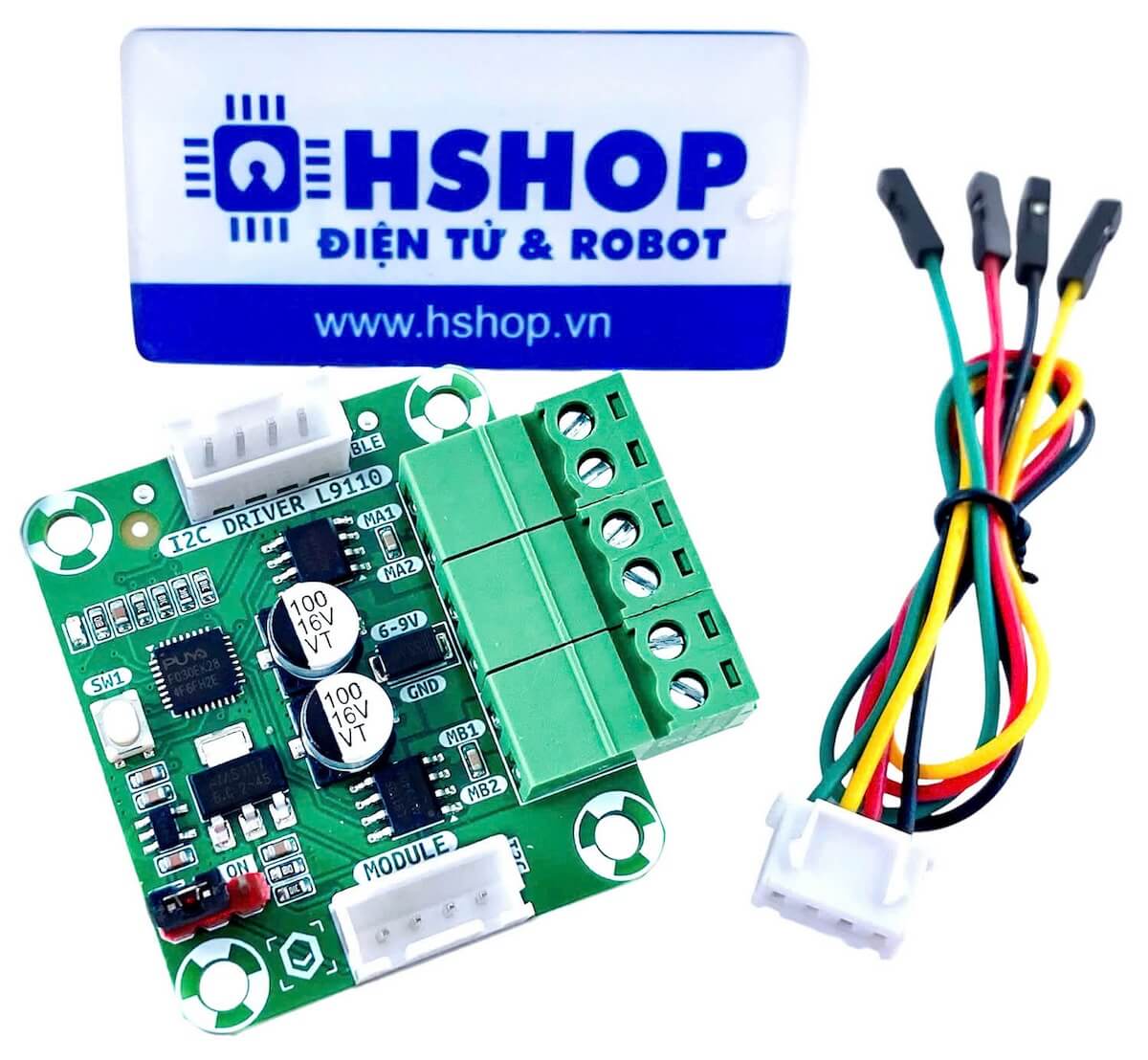

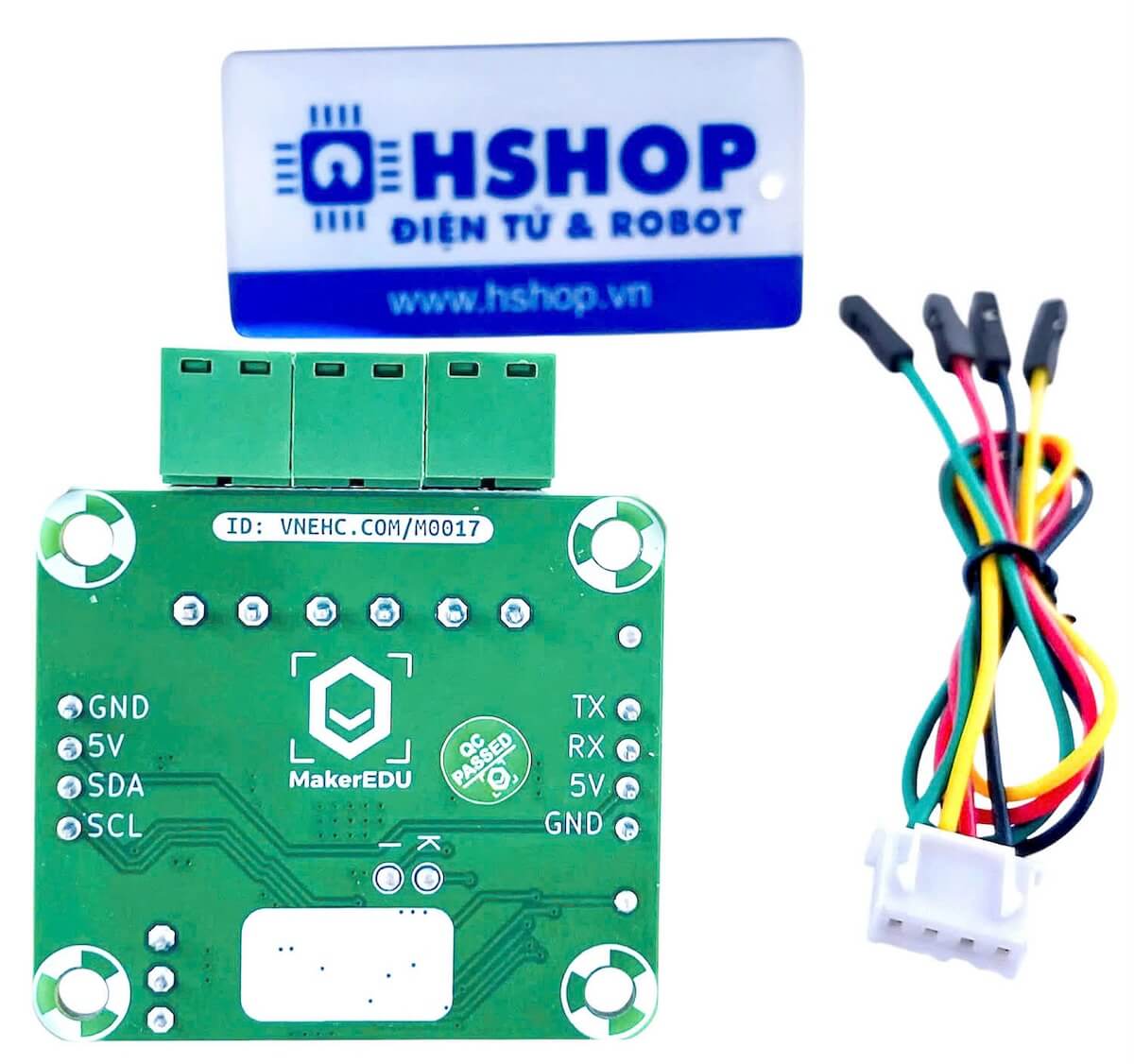

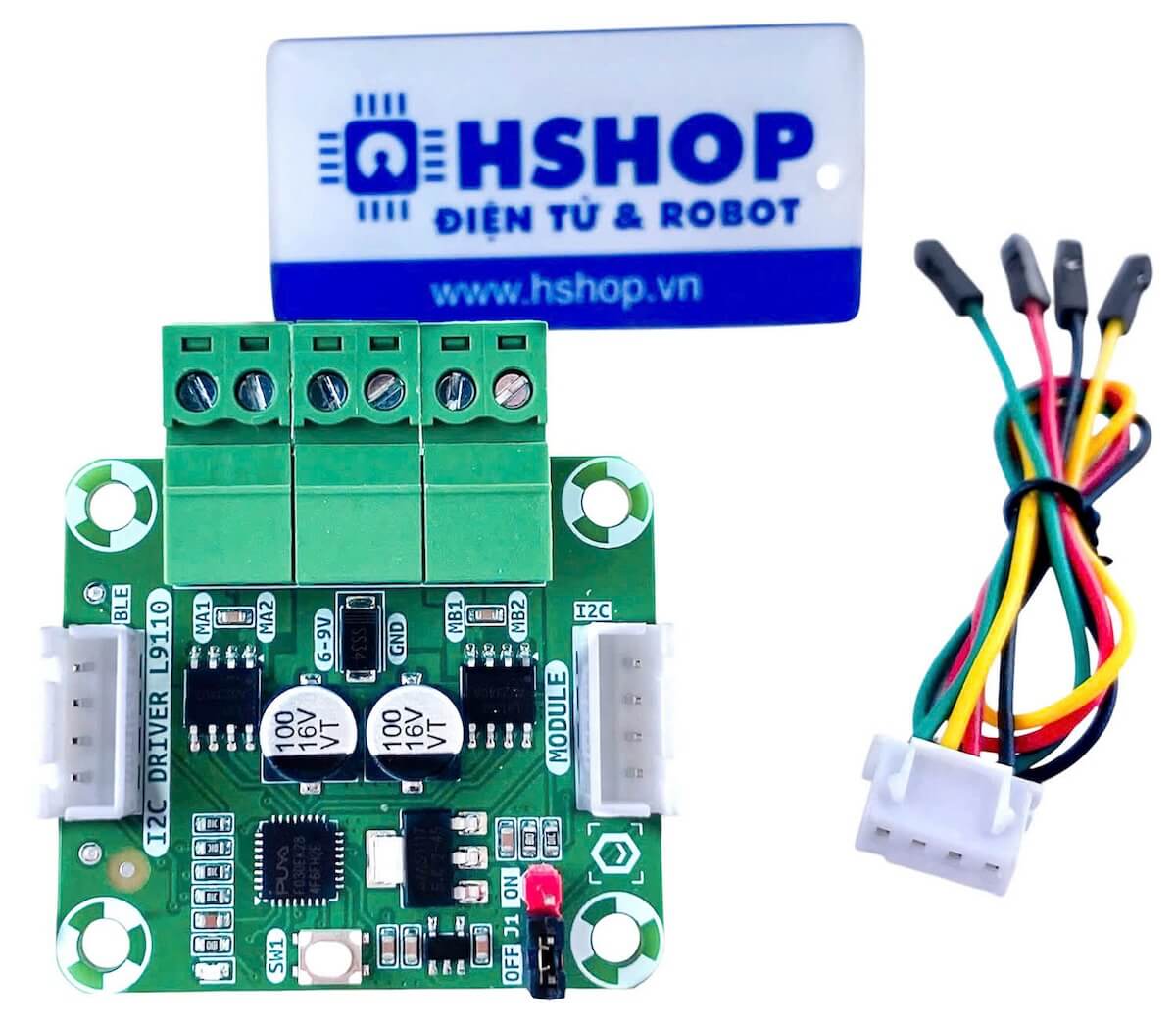

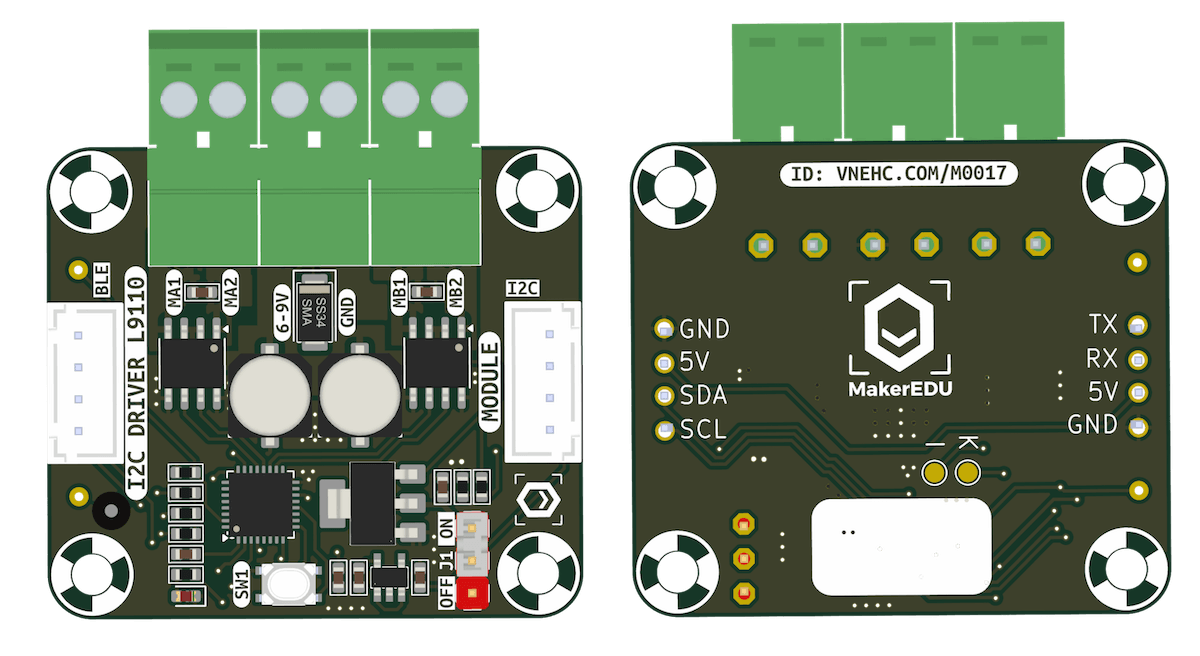

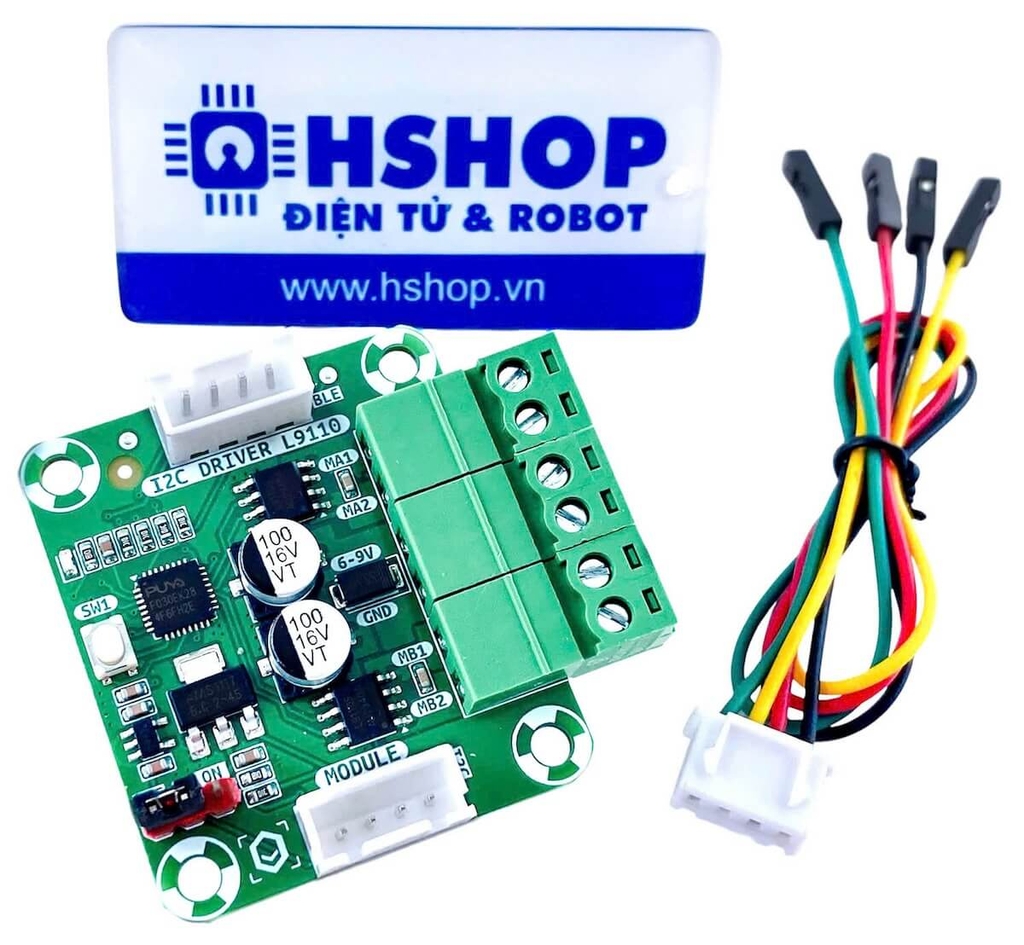

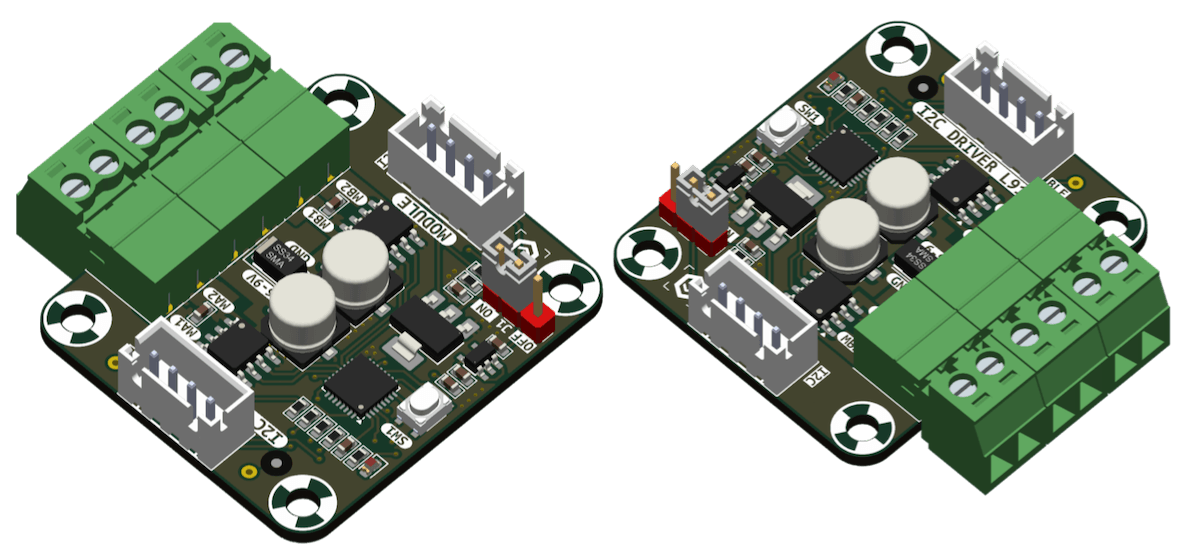

Xử lý lỗi theo chính sách bảo hànhMạch điều khiển động cơ DC MKE-M17 L9110 I2C Motor Driver Module là module điều khiển 2 động cơ DC công suất thấp 6-9VDC/0.8A/kênh như TT Motor, N20 Motor thông qua giao tiếp I2C. Module tích hợp vi điều khiển 32-bit ARM Cortex-M0+ đảm nhiệm việc tạo PWM, điều khiển chiều quay, quản lý thời gian và giám sát điện áp nguồn motor, giúp vi điều khiển chính như Arduino, ESP32, ESP8266, Raspberry Pi hoặc STM32 dễ dàng điều khiển động cơ chỉ thông qua hai tín hiệu SDA và SCL.
Module sử dụng 2 x IC L9110 làm mạch cầu H, hỗ trợ điều khiển độc lập hai động cơ với các chức năng:
Mạch điều khiển động cơ DC MKE-M17 L9110 I2C Motor Driver Module đặc biệt phù hợp cho các ứng dụng như robot 2WD/4WD, xe điều khiển từ xa, robot dò line, robot tránh vật cản, xe thông minh, robot tự hành và các mô hình STEM. Module hỗ trợ điện áp giao tiếp 3.3VDC và 5VDC, cho phép kết nối với Arduino, Raspberry Pi, NVIDIA Jetson, Micro:bit và nhiều nền tảng điều khiển khác. Module sử dụng chuẩn kết nối XH2.54 4P và đi kèm cáp 4P XH2.54 – Dupont.
Lưu ý: MKE-M17 có dòng liên tục 0.8A/kênh và dòng đỉnh 1.5A/kênh, phù hợp nhất với các động cơ 2.3-9VDC công suất thấp như TT Motor, N20 Motor.
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Product SKU | MKE-M17 |
| Tên sản phẩm | L9110 I2C Motor Driver Module |
| Driver cầu H | 2 x L9110 |
| Vi điều khiển tích hợp | 32-bit ARM Cortex-M0+ |
| Điện áp hoạt đông | 5.0VDC |
| Điện áp cấp cho motor Vin | 6.0V ~ 9.0VDC |
| Dòng liên tục / kênh | 0.8A |
| Dòng đỉnh / kênh | 1.5A |
| Tần số PWM | 500Hz ~ 2000Hz |
| Số kênh motor | 2 |
| Giao tiếp điều khiển | I2C |
| Địa chỉ I2C mặc định | 0x40 |
| Khoảng địa chỉ I2C | 1 – 126 |
| Cổng BLE | Dùng kết nối Module Bluetooth điều khiển qua APP Dabble |
| Module Bluetooth tương thích | MKE-M15-BLUETOOTH-UART-MODULE |
| Bảo vệ nguồn motor | Diode chống ngược cực SS34 |
| Ngõ ra Motor A | MA1, MA2 |
| Ngõ ra Motor B | MB1, MB2 |
| Điều khiển PWM | 0 – 255 |
| Ứng dụng khuyến nghị | Xe 2WD/4WD mini, động cơ TT Motor, động cơ N20 |
