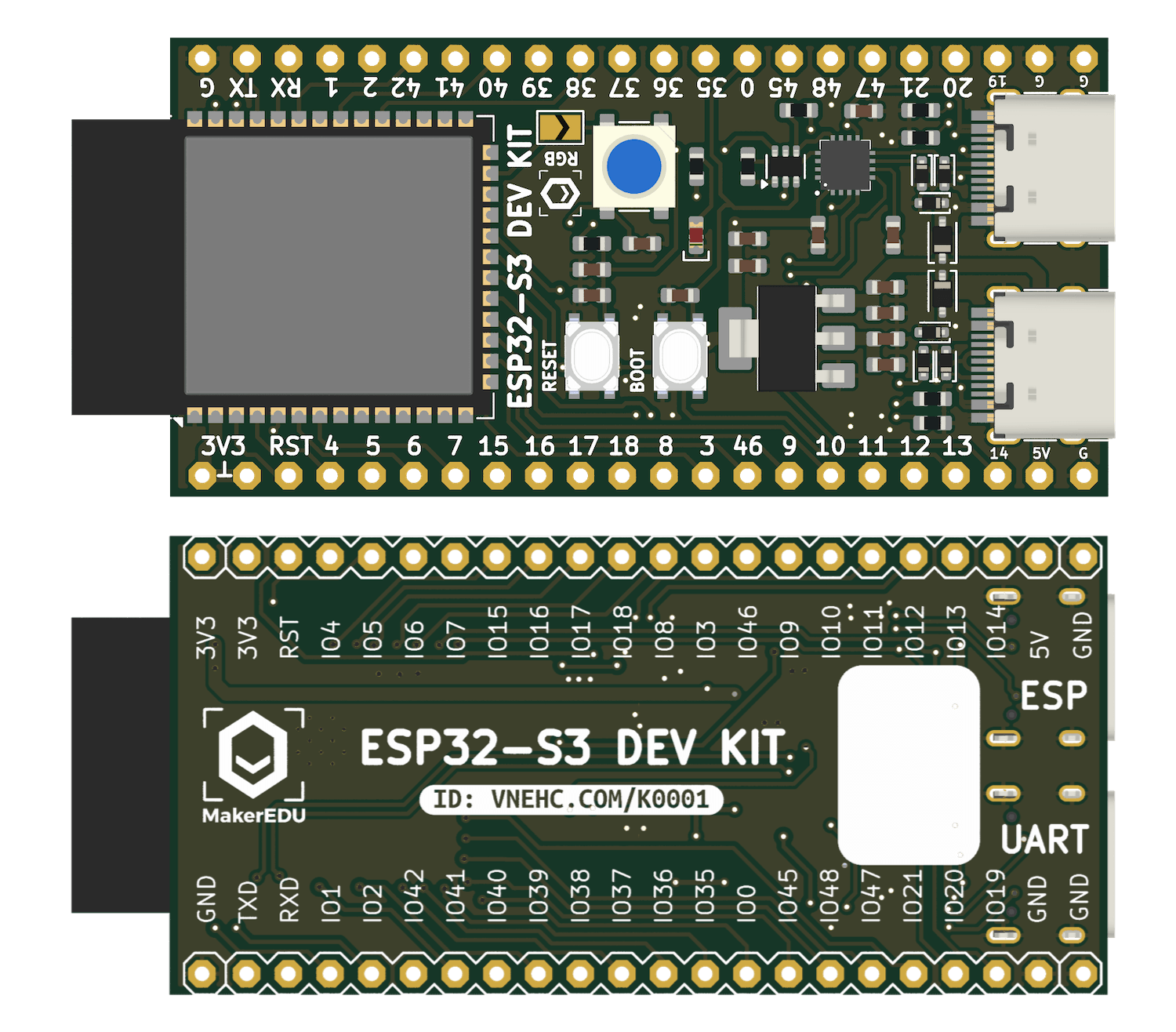

Mạch phát triển MKE-K01 ESP32-S3 Dev Kit

Mạch phát triển MKE-K01 ESP32-S3 Dev Kit là board phát triển ứng dụng dựa trên module ESP32-S3-WROOM-1 chính hãng Espressif, được thiết kế tương thích với nguyên mẫu ESP32-S3 DevKitC-1, giúp người dùng tận dụng tối đa tài liệu, sơ đồ chân và phần mềm mẫu có sẵn. Sản phẩm tối ưu cho phát triển các dự án IoT, AIoT, nhúng và điều khiển không dây với hiệu năng xử lý mạnh mẽ và kết nối Wi-Fi/BLE linh hoạt.

Ứng dụng thực tế:

• Hệ thống IoT/Smart Home: điều khiển đèn, cảm biến từ xa
• AIoT/Computer Vision nhẹ: nhận dạng cơ bản trên thiết bị
• Thu thập dữ liệu không dây: sensor network, môi trường
• Robot điều khiển và giáo dục STEM
• Thiết bị điều khiển hiển thị/LED thông minh
• Gateway Protocols/Edge Devices

ƯU ĐIỂM NỔI BẬT

• Sử dụng module trung tâm ESP32-S3-WROOM-1 chính hãng Espressif và các linh kiện chính hãng chất lượng cao.
• Ba tùy chọn cấu hình bộ nhớ:
  • N16R8 – 16 MB Flash + 8 MB PSRAM (tối ưu cho ứng dụng AI/ML, buffer lớn)
  • N4 – 4 MB Flash không PSRAM (phù hợp dự án cơ bản)
  • N16 – 16 MB Flash không PSRAM (nhiều chương trình hơn, chi phí thấp)
• Hỗ trợ kết nối Wi-Fi 2.4 GHz và Bluetooth Low Energy (BLE5)
• CPU Dual-core Xtensa® LX7 cho hiệu năng cao, xử lý đa nhiệm mượt
• LED RGB tích hợp điều khiển bằng GPIO
• Cổng USB OTG + USB-to-UART onboard giúp nạp chương trình dễ dàng và giao tiếp với máy tính
• Tích hợp đầy đủ chân GPIO breakout, tương thích thiết kế breadboard
• Hỗ trợ môi trường phát triển Arduino IDE, ESP-IDF, MicroPython

THÔNG SỐ KỸ THUẬT

• Nguồn hoạt động: 5VDC từ cổng USB
• Module trung tâm: ESP32-S3-WROOM-1 (Wi-Fi + BLE5) chính hãng Espressif
• CPU: Xtensa® Dual-core LX7, up to 240 MHz
• Bộ nhớ Flash & PSRAM tùy chọn:

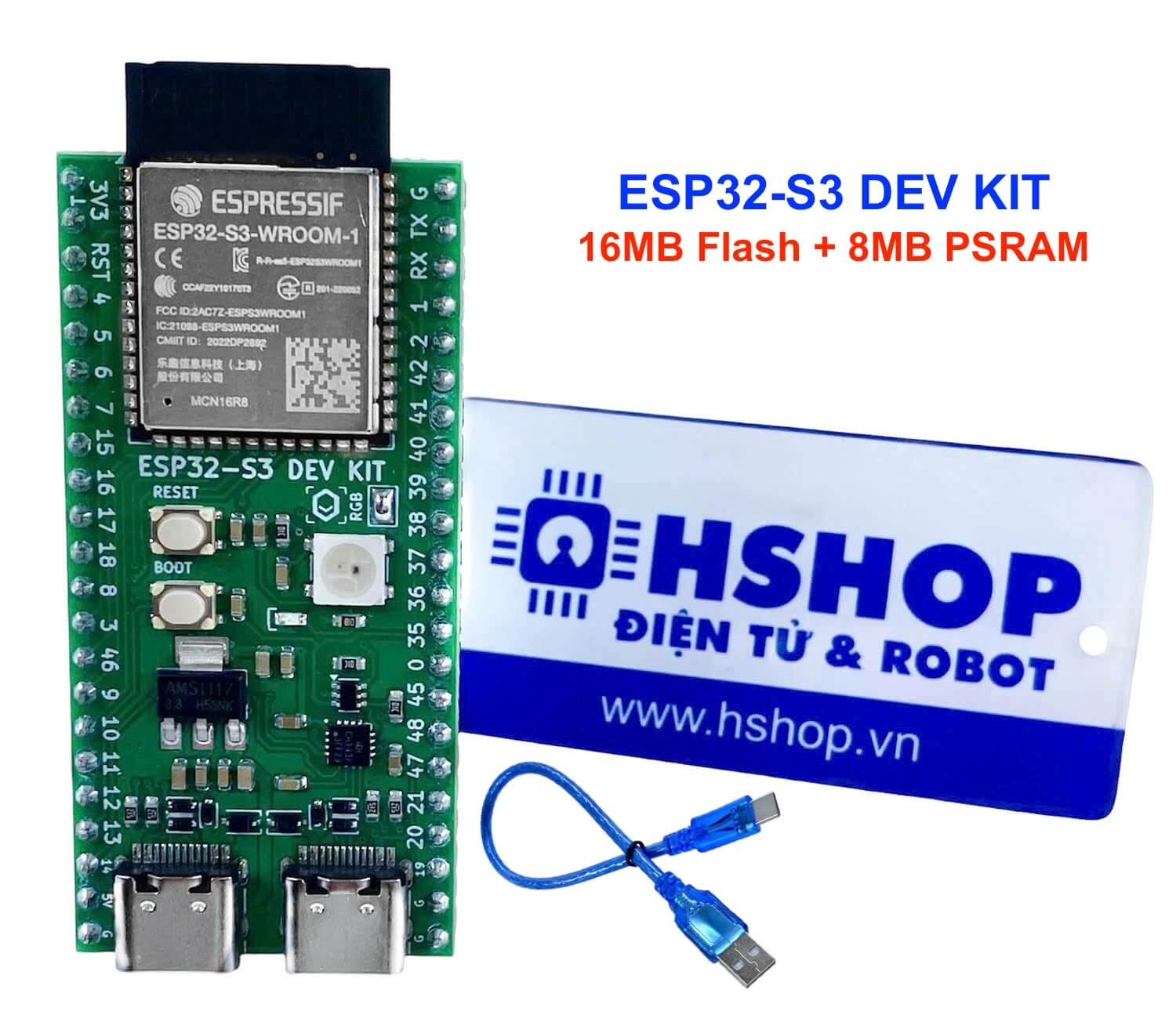

  • 16 MB Flash + 8 MB PSRAM (N16R8)

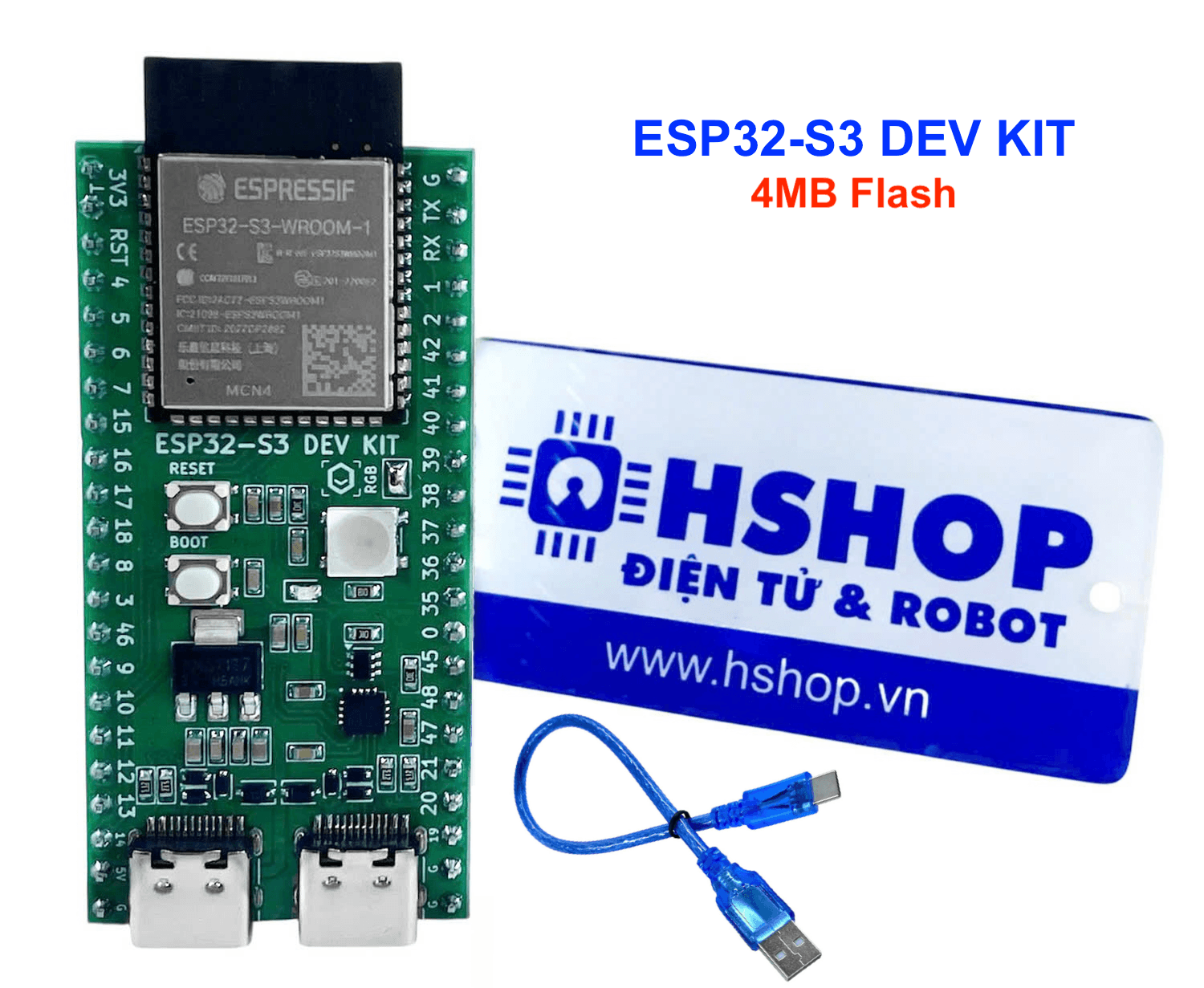

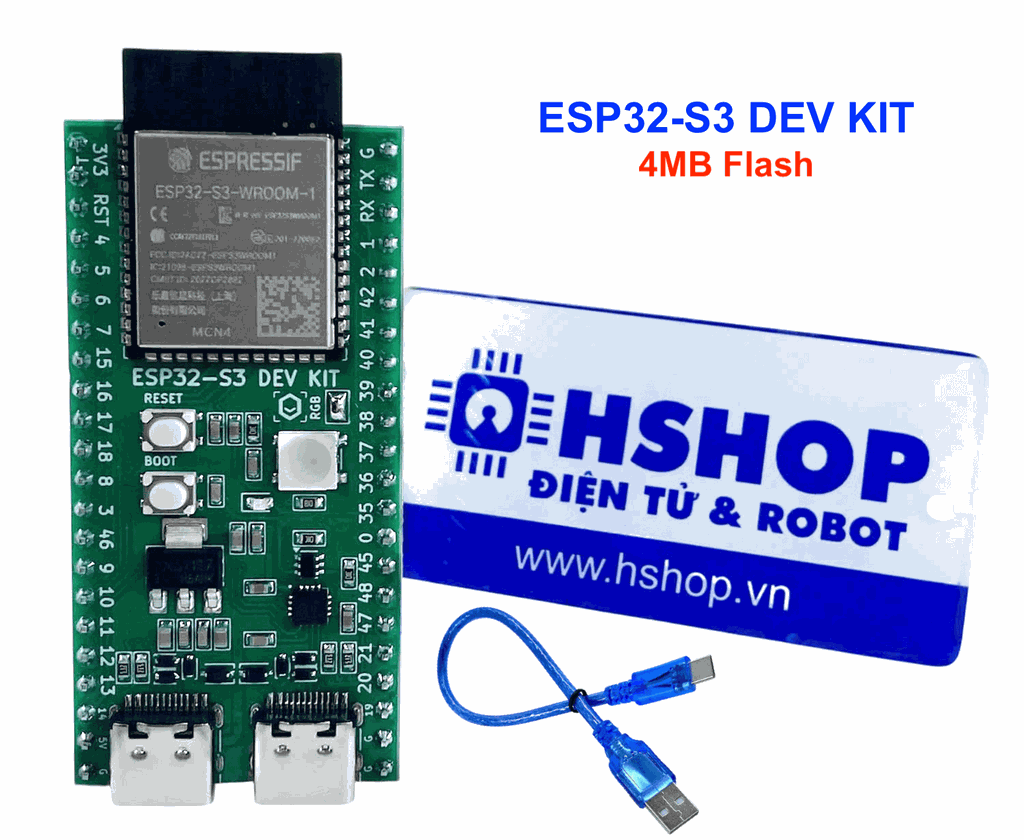

  • 4 MB Flash không PSRAM (N4)

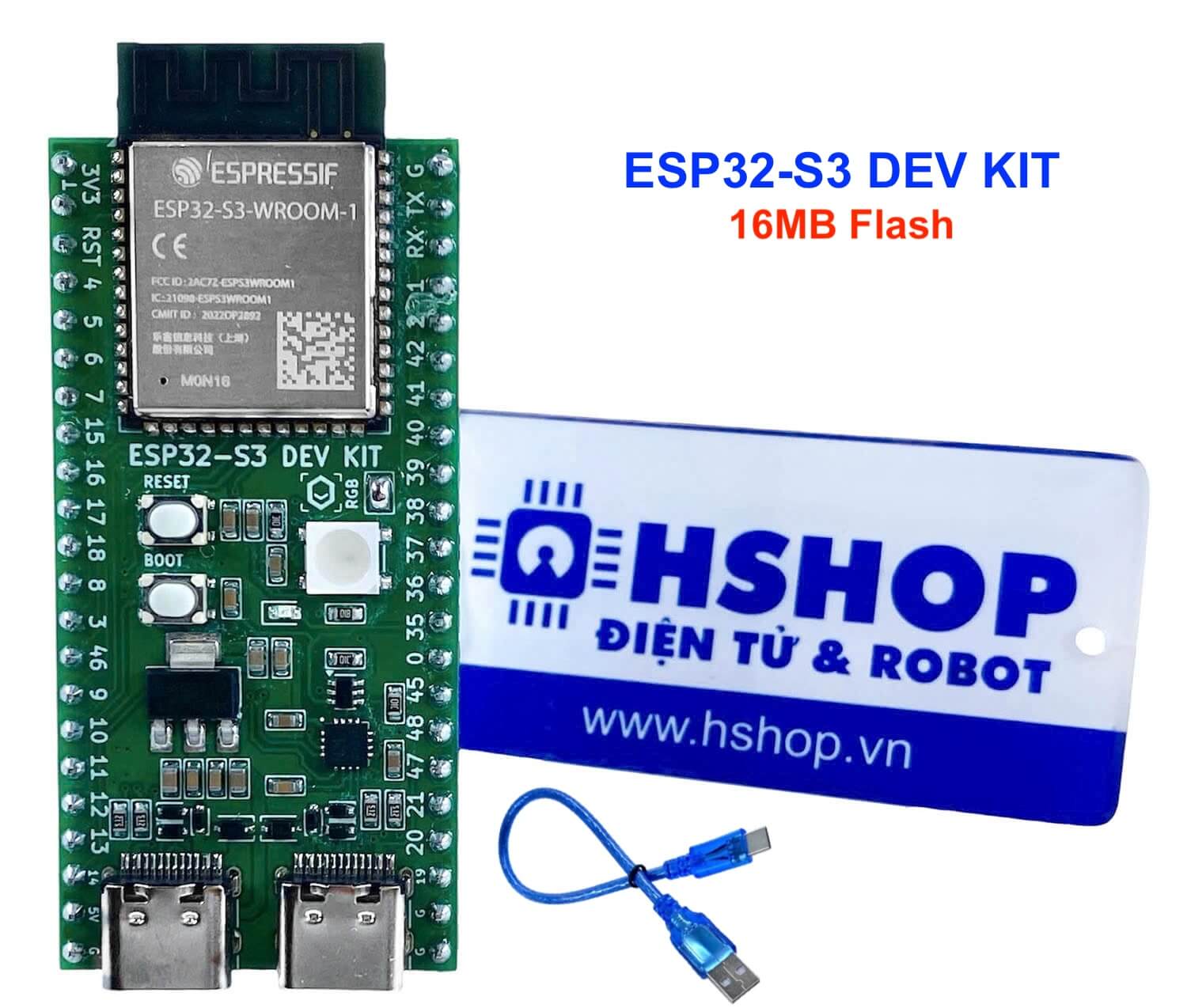

  • 16 MB Flash không PSRAM (N16)
• Kết nối không dây:
  • Wi-Fi 802.11 b/g/n (2.4 GHz)
  • Bluetooth Low Energy BLE5
• IC giao tiếp USB-UART: High-speed Serial UART CH343P chính hãng có tốc độ truyền tối đa lên đến 6Mbp tương thích chuẩn USB 2.0, tự nhận Driver trên hầu hết các hệ điều hành.
• Cổng USB
  • Cổng USB-to-UART (MicroUSB/USB-C tùy phiên bản) dùng để cấp nguồn, nạp chương trình và giao tiếp debug
  • Cổng USB OTG full-speed (USB 1.1) trên chip ESP32-S3 hỗ trợ giao tiếp USB thiết bị/giao diện nếu phần mềm hỗ trợ
• GPIO và giao tiếp

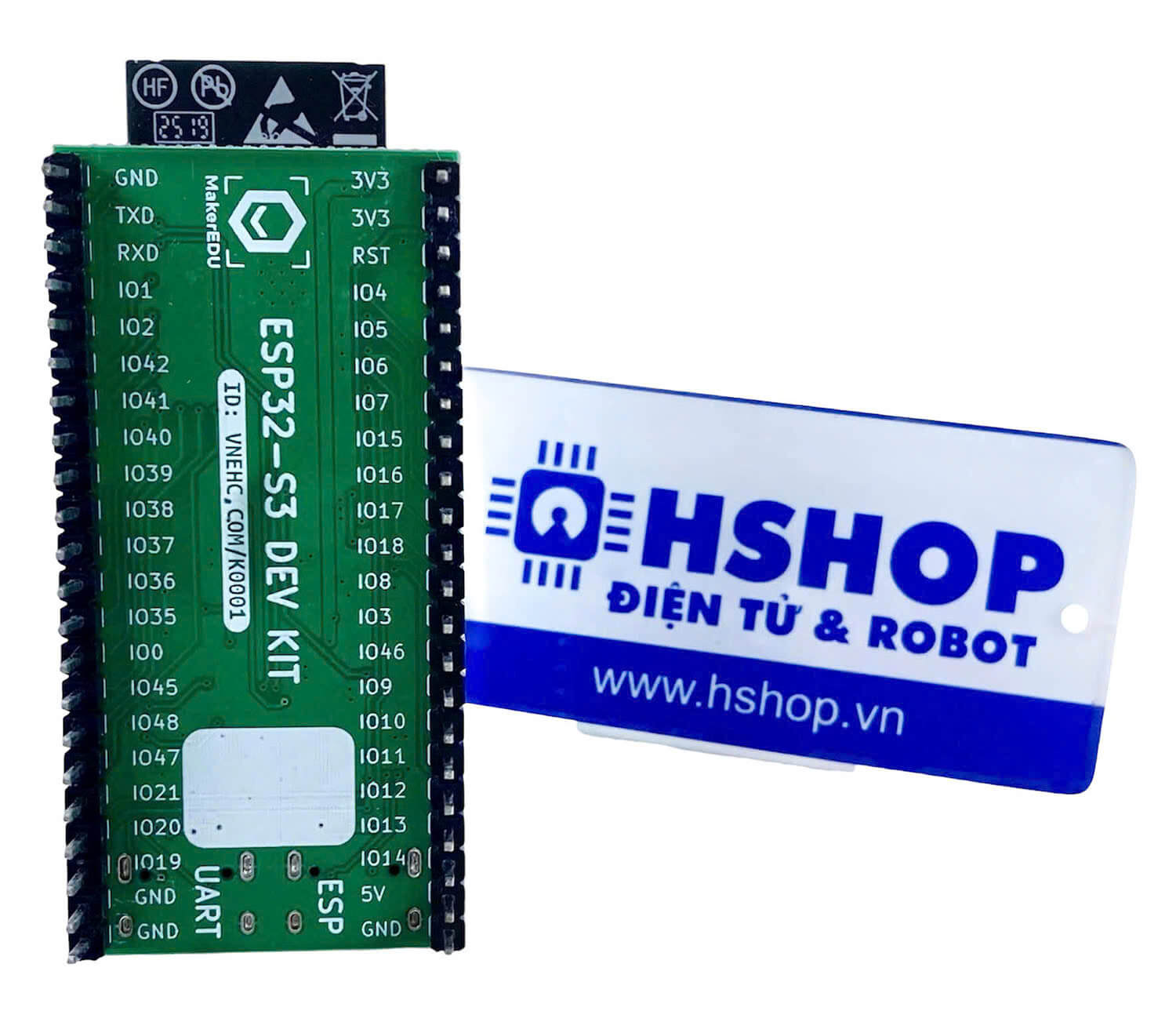

  • Hầu hết chân GPIO của ESP32-S3 module được breakout ra header 2 bên, dễ dàng dùng cho các cảm biến/peripherals
  • Các chuẩn giao tiếp bao gồm: UART, SPI, I2C, I2S, PWM, ADC
  • Lưu ý: Một số chân (GPIO35/36/37) bị dùng bởi kết nối Flash/PSRAM trên module nên không dùng được ngoài
• Nút chức năng
  • RESET – khởi động lại MCU
  • BOOT (Download) – đưa board vào chế độ nạp firmware
• LED chỉ báo
  • LED RGB addressable nằm trên board, được điều khiển qua GPIO48 giúp hiển thị trạng thái, debugging hoặc ánh sáng tùy chỉnh
  • LED Power 3.3 V bật khi board được cấp nguồn qua USB
• Giao diện lập trình: Arduino IDE, ESP-IDF, MicroPython
• Kích thước nhỏ gọn và thiết kế tiện cho prototyping
