Mạch điều khiển động cơ DRV8833 Mini Motor Driver

Thương hiệu: Import
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS0698V
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
25.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

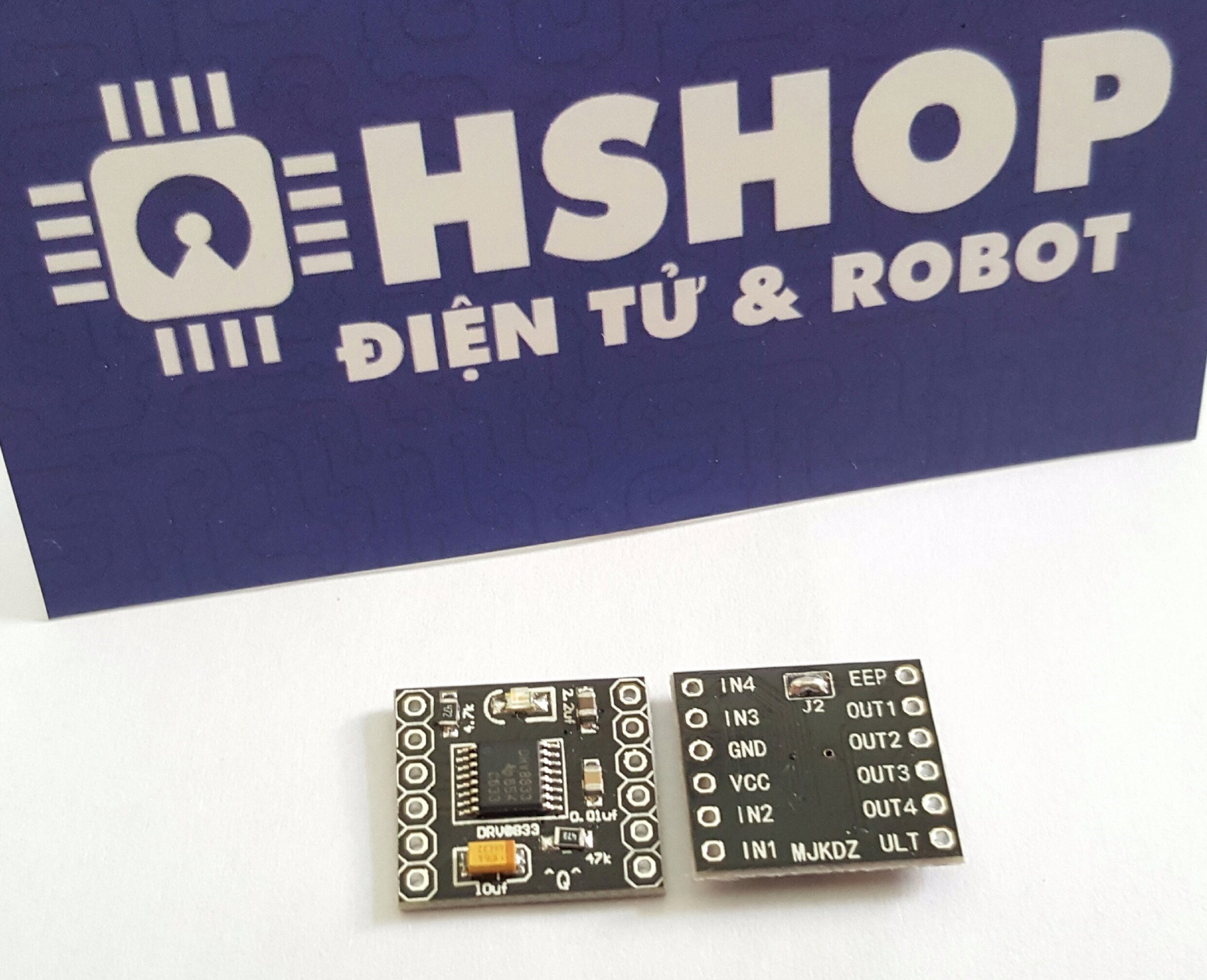

Mạch điều khiển động cơ DRV8833 Mini Motor Driver là module driver công suất nhỏ gọn, sử dụng IC DRV8833 Dual H-Bridge Motor Driver, cho phép điều khiển 2 động cơ DC hoặc 1 động cơ bước 4 dây với dòng tải liên tục lên đến 1.5A mỗi kênh. Module hoạt động ở dải điện áp rộng từ 3~10VDC, rất phù hợp cho các mô hình robot, xe tự hành và các ứng dụng điều khiển động cơ cỡ nhỏ.

Mạch điều khiển động cơ DRV8833 Mini Motor Driver tích hợp sẵn các chức năng bảo vệ quá dòng, quá nhiệt và chế độ Sleep tiết kiệm năng lượng, giúp hệ thống hoạt động an toàn và ổn định. Nhờ hỗ trợ điều khiển PWM, module cho phép điều chỉnh tốc độ và chiều quay động cơ dễ dàng bằng Arduino, ESP32, STM32 và các vi điều khiển khác.

Thông số kỹ thuật:

  • IC chính: DRV8833 Dual H-Bridge Motor Driver
  • Điện áp cấp: 3~10VDC
  • Dòng đầu ra liên tục: 1.5A mỗi kênh
  • Điều khiển:
    • 2 động cơ DC
    • Hoặc 1 động cơ bước 4 dây
  • Chế độ điều khiển: PWM, đảo chiều quay
  • Tính năng bảo vệ:
    • Chống quá dòng
    • Chống quá nhiệt
  • Chế độ tiết kiệm năng lượng: Low Power Sleep Mode
  • Kích thước module: 18.5 x 16 mm

Sơ đồ chân:

  • VCC: Nguồn cấp 3~10VDC
  • GND: Mass
  • IN1, IN2: Điều khiển động cơ kênh A
  • IN3, IN4: Điều khiển động cơ kênh B
  • OUT1, OUT2: Ngõ ra động cơ A
  • OUT3, OUT4: Ngõ ra động cơ B
  • ULT (SLEEP): Chân đưa module vào chế độ ngủ tiết kiệm năng lượng
  • EEP: Chân bảo vệ đầu ra (không sử dụng mặc định)
