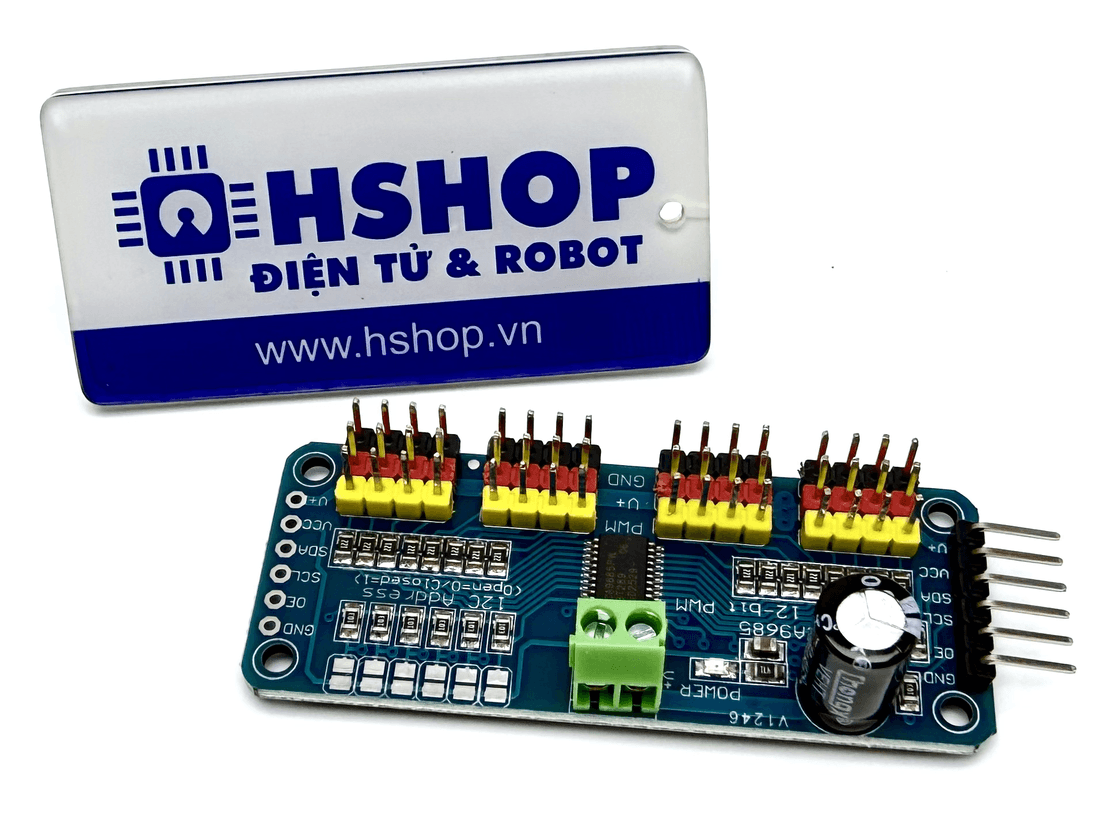

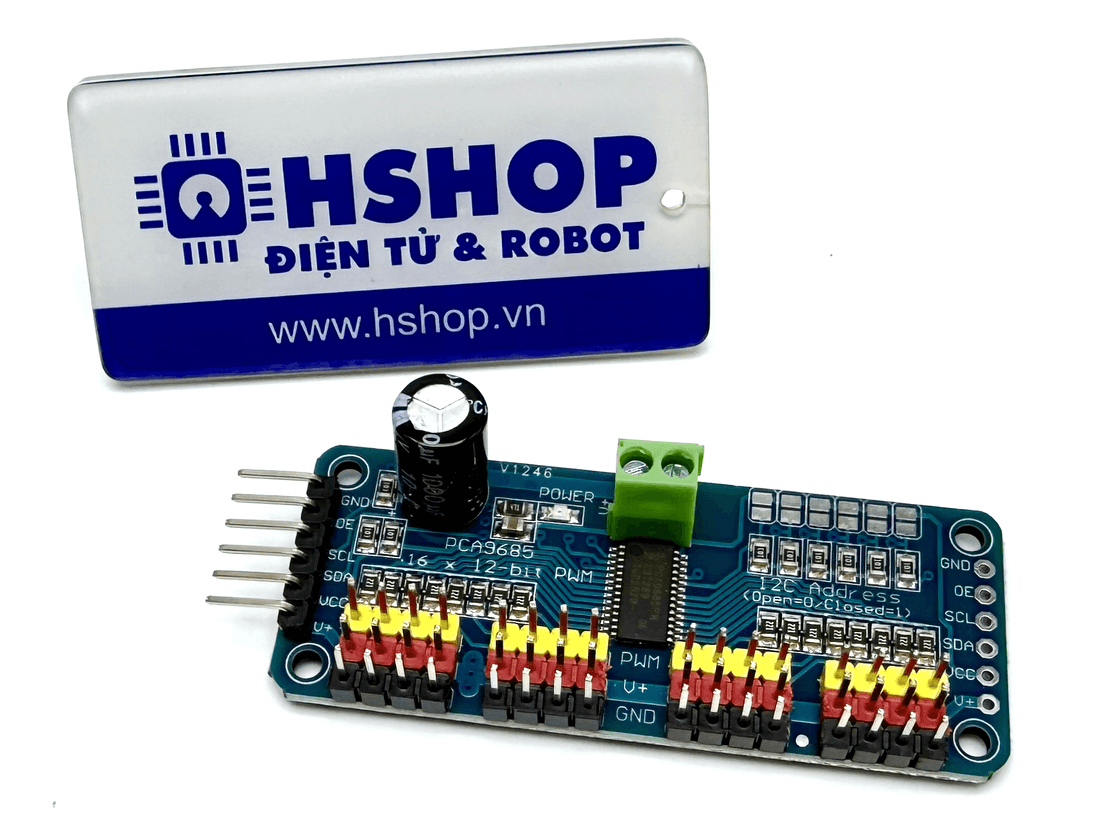

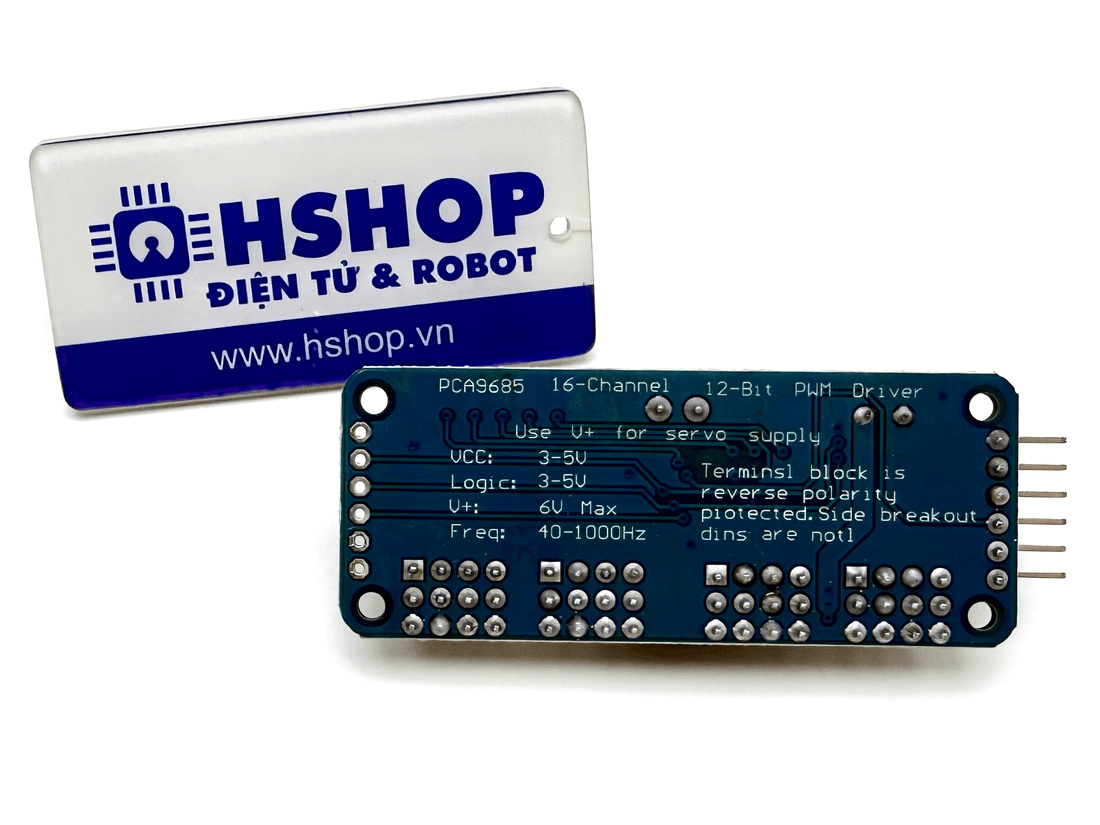

Mạch điều khiển PWM 16 kênh PCA9685 I2C Servo Driver

Thương hiệu: Import
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS2439V
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
95.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

Mạch điều khiển PWM 16 kênh PCA9685 I2C Servo Driver sử dụng giao tiếp I2C, cho phép điều khiển tối đa 16 ngõ ra PWM độc lập chỉ với 2 chân giao tiếp SDA và SCL. Mạch phù hợp để điều khiển nhiều động cơ RC Servo, LED hoặc các thiết bị cần tín hiệu PWM trong các dự án Arduino, ESP32, Raspberry Pi và hệ thống robot.

Thông số kỹ thuật

  • IC điều khiển: PCA9685
  • Số kênh PWM: 16 kênh
  • Giao tiếp: I2C
  • Điện áp logic (VCC): 3~5.5VDC
  • Điện áp cấp cho Servo (V+): tối đa 6VDC
  • Tần số PWM: 40~1000Hz
  • Chân OE: Kích hoạt mức thấp
  • Khoảng cách chân: 2.54mm
  • Nhiệt độ hoạt động: -40~85°C
  • Địa chỉ I2C mặc định: 0x40
  • Số địa chỉ I2C lý thuyết: 64 địa chỉ
  • Số địa chỉ I2C khả dụng thực tế: 62 địa chỉ
  • Số mạch có thể điều khiển theo lý thuyết: 992 kênh PWM
  • Kích thước: 62.3 × 25.5 × 15mm

Đặc điểm nổi bật

  • Điều khiển đồng thời tối đa 16 ngõ ra PWM.
  • Có thể kết nối tối đa 16 động cơ Servo trên một mạch.
  • Có thể ghép nối nhiều mạch thông qua giao tiếp I2C.
  • Tích hợp thạch anh 25MHz.
  • Có điện trở 220Ω trên các ngõ ra PWM để bảo vệ tín hiệu.
  • Hỗ trợ ngõ ra dạng Push-Pull hoặc Open-Drain có thể cấu hình.
  • Có chân OE để nhanh chóng vô hiệu hóa toàn bộ ngõ ra.
  • Ngõ cấp nguồn Servo V+ được trang bị tụ điện 1000µF.
  • Hai đầu giao tiếp I2C được thiết kế nối thông, thuận tiện ghép nối nhiều mạch.

Chân kết nối

  • VCC: Nguồn logic 3~5.5VDC
  • V+: Nguồn cấp cho Servo, tối đa 6VDC
  • GND: Mass nguồn
  • SCL: Xung clock giao tiếp I2C
  • SDA: Dữ liệu giao tiếp I2C
  • OE: Chân cho phép ngõ ra, kích hoạt mức thấp
  • PWM 0~15: 16 ngõ ra điều khiển PWM

Thiết lập địa chỉ I2C

Địa chỉ I2C được thiết lập thông qua các chân A0~A5. Mỗi chân có thể được nối với mức cao hoặc mức thấp để thay đổi địa chỉ của mạch. Theo mặc định, tất cả các chân A0~A5 được nối GND và địa chỉ I2C là 0x40.

Lưu ý sử dụng

  • Nguồn logic VCC và nguồn Servo V+ được cấp riêng.
  • Không cấp điện áp vượt quá 6VDC cho ngõ V+.
  • Nên sử dụng nguồn riêng phù hợp khi điều khiển nhiều Servo.
  • Kiểm tra đúng cực nguồn trước khi cấp điện cho mạch.

THƯ VIỆN ARDUINO
