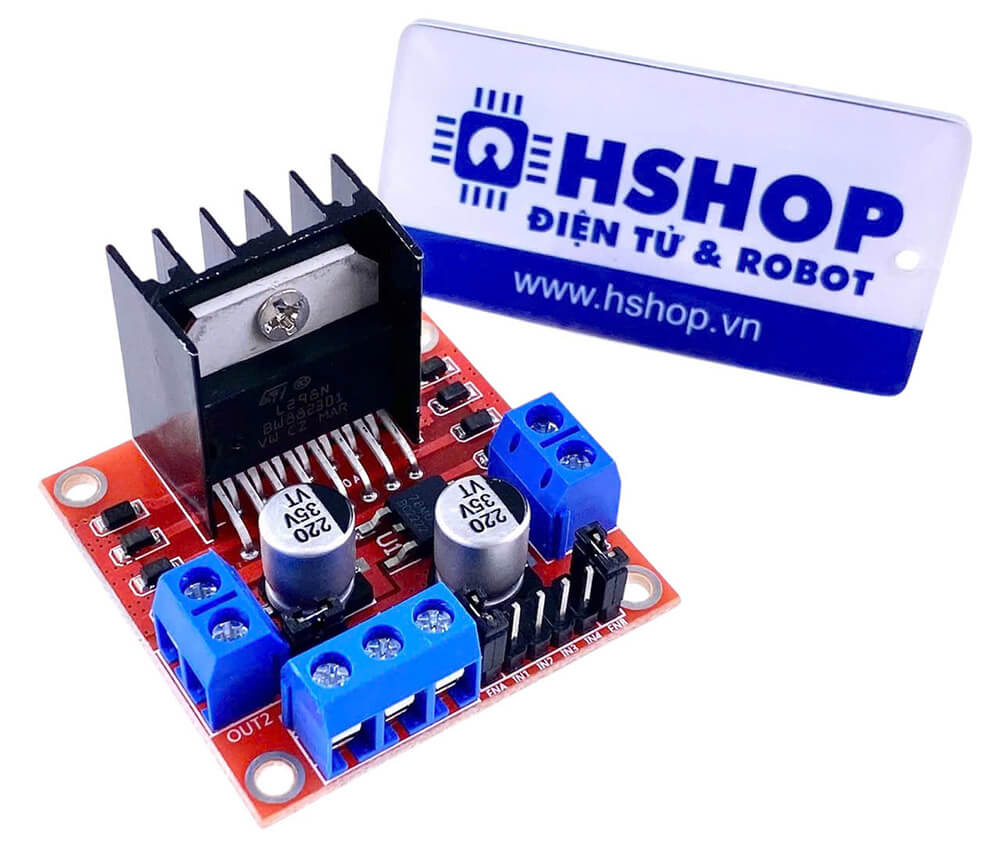

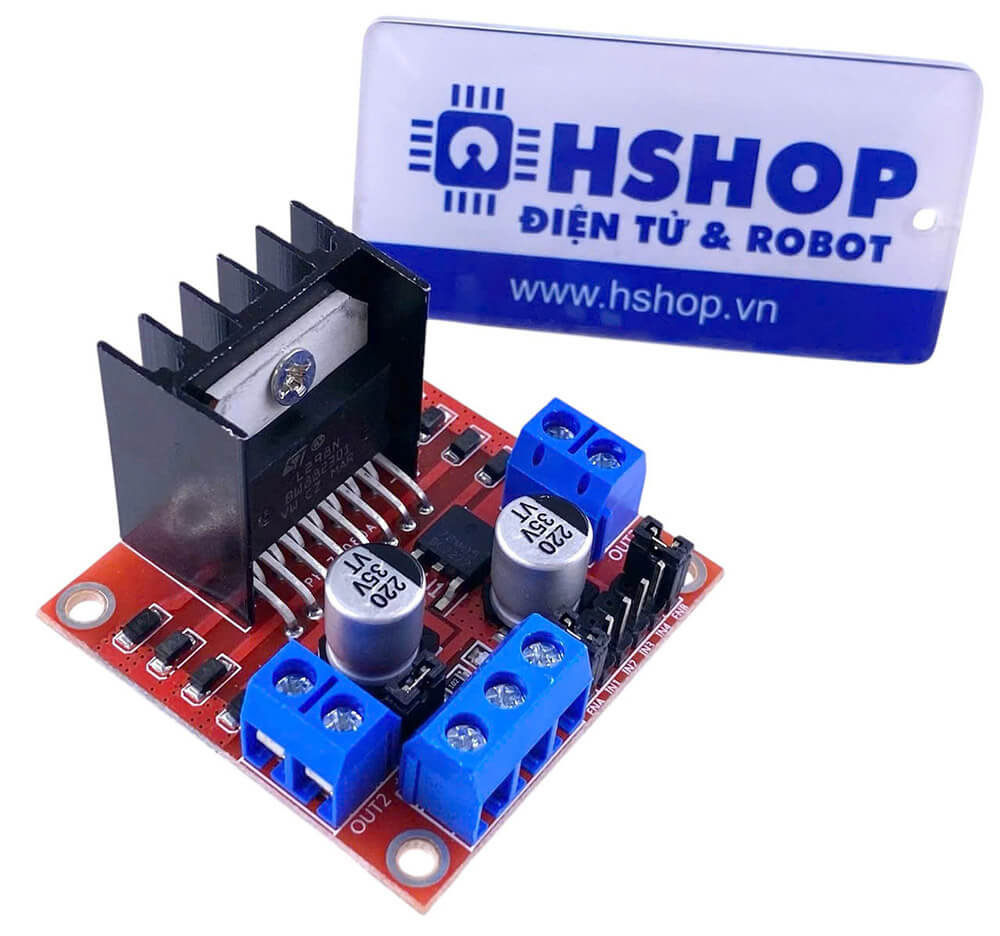

Mạch điều khiển động cơ L298 DC Motor Driver

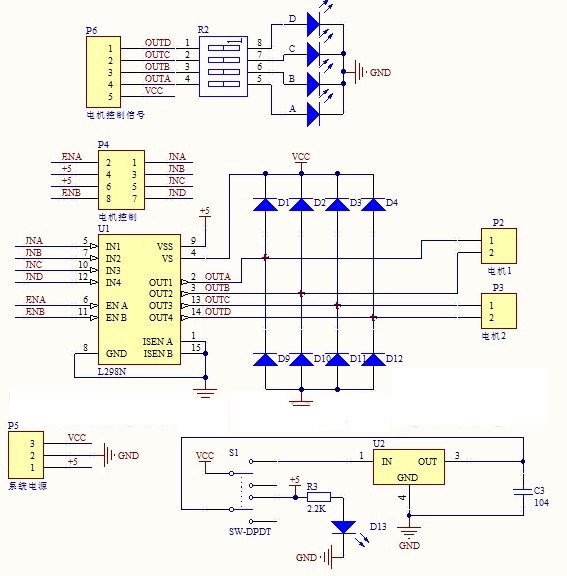

Mạch điều khiển động cơ L298 DC Motor Driver có khả năng điều khiển 2 động cơ DC, dòng tối đa 2A mỗi động cơ, mạch tích hợp diod bảo vệ và IC nguồn 7805 giúp cấp nguồn 5VDC cho các module khác (lưu ý chỉ sử dụng nguồn 5V này nếu nguồn cấp VCC < 12VDC).

Thông số kỹ thuật:

• IC chính: L298
• Điện áp hoạt động: 5~30VDC
• Công suất tối đa: 25W 1 cầu (lưu ý công suất = dòng điện x điện áp nên áp cấp vào càng cao, dòng càng nhỏ, công suất có định 25W).
• Dòng tối đa cho mỗi cầu H là: 2A
• Mức điện áp logic: Low -0.3V~1.5V, High: 2.3V~Vss
• Kích thước: 43x43x27mm

Tài liệu tham khảo:

Datasheet L298.

Hướng dẫn sử dụng.
