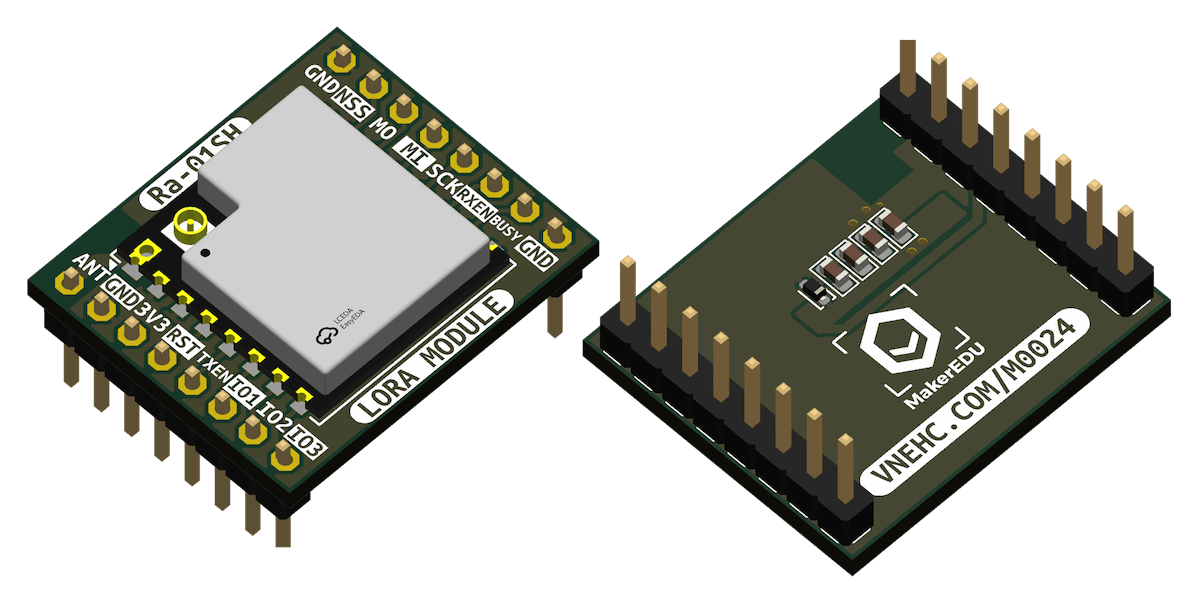

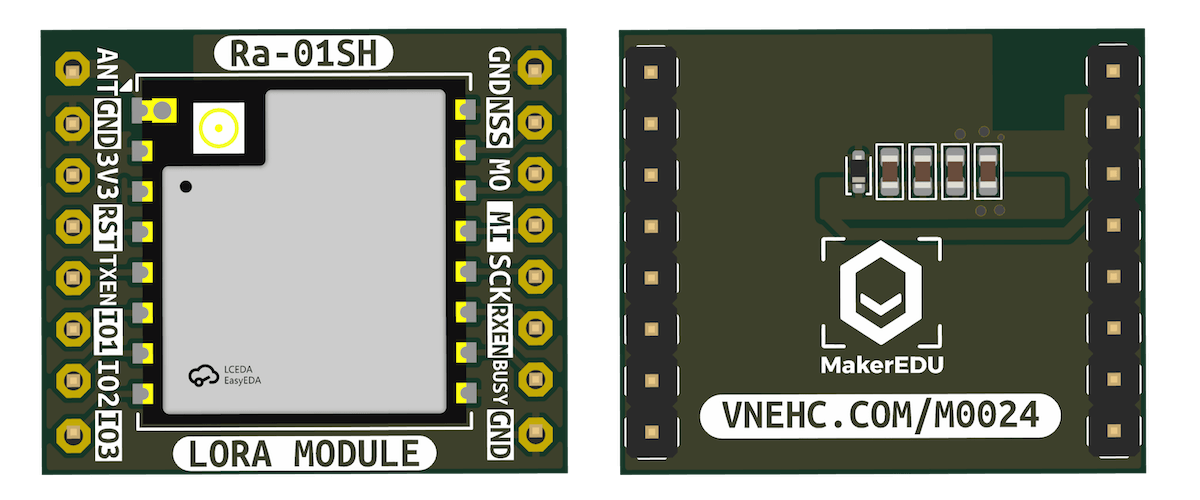

Xử lý lỗi theo chính sách bảo hànhMạch MKE-M24 Ra-01SH LoRa Module là mạch chuyển đổi (Breakout Board) được thiết kế dành cho module LoRa Ai-Thinker Ra-01SH, giúp đưa toàn bộ các chân tín hiệu của module ra chuẩn DIP 2.54mm để dễ dàng cắm trên Breadboard, PCB Prototype hoặc kết nối trực tiếp với các bo mạch phát triển như Arduino, ESP32, STM32, Raspberry Pi Pico và nhiều vi điều khiển khác.
Mạch MKE-M24 Ra-01SH LoRa Module sử dụng module Ra-01SH chính hãng Ai-Thinker, tích hợp chip thu phát Semtech SX1262 hỗ trợ công nghệ điều chế LoRa™, cho phép truyền dữ liệu ở khoảng cách rất xa với độ nhạy thu cao và mức tiêu thụ điện năng thấp. Nhờ công nghệ trải phổ LoRa™, module có khả năng chống nhiễu mạnh, hoạt động ổn định trong môi trường nhiều sóng vô tuyến và đáp ứng tốt các ứng dụng IoT yêu cầu truyền dữ liệu đường dài.
Ngoài việc chuyển đổi chân cắm sang chuẩn DIP, Mạch MKE-M24 Ra-01SH LoRa Module còn được bố trí tụ lọc nguồn (Decoupling Capacitor) ngay sát module nhằm giảm nhiễu nguồn, hạn chế sụt áp khi phát ở công suất cao và nâng cao độ ổn định trong quá trình hoạt động, đặc biệt với các ứng dụng truyền dữ liệu liên tục.
Module Ra-01SH hoạt động trong dải tần 803MHz đến 930MHz, hỗ trợ nhiều chuẩn điều chế như LoRa™, FSK, GFSK, MSK, GMSK và OOK, giao tiếp với vi điều khiển thông qua chuẩn SPI tốc độ cao. Với tốc độ truyền dữ liệu lên đến 300kbps, module là giải pháp lý tưởng cho các hệ thống truyền thông không dây khoảng cách xa và tiêu thụ điện năng thấp.
Mạch MKE-M24 Ra-01SH LoRa Module phù hợp với nhiều ứng dụng như IoT, Smart Agriculture, Smart City, hệ thống đo đếm từ xa (AMR), nhà thông minh, giám sát môi trường, cảnh báo an ninh, điều khiển từ xa, truyền dữ liệu cảm biến và mạng LoRa Point-to-Point hoặc LoRa Gateway.
CÁC PHỤ KIỆN NÊN MUA KÈM (Lưu ý mạch chưa kèm theo Antenna)
THÔNG SỐ KỸ THUẬT
| Thông số | Giá trị |
|---|---|
| Model | MKE-M24 Ra-01SH LoRa Module |
| Module chính | Ai-Thinker Ra-01SH |
| IC chính | Semtech SX1262 |
| Chuẩn giao tiếp | SPI |
| Kiểu truyền | Half-Duplex |
| Dải tần hoạt động | 803 ~ 930MHz |
| Điện áp hoạt động | 2.7 ~ 3.6VDC (3.3V mặc định) |
| Điện áp logic | 3.3V |
| Dòng phát cực đại | ≤140mA |
| Dòng thu | Khoảng 4.2mA |
| Dòng Standby | Khoảng 1.6mA |
| Công suất phát | Lên đến +22dBm |
| Độ nhạy thu | Lên đến -140dBm |
| Tốc độ truyền dữ liệu | Tối đa 300kbps |
| Điều chế hỗ trợ | LoRa™, FSK, GFSK, MSK, GMSK, OOK |
| Packet Engine | CRC, tối đa 256 Byte |
| Giao tiếp Antenna | IPEX |
| Chuẩn chân cắm | DIP 2.54mm |
TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.
