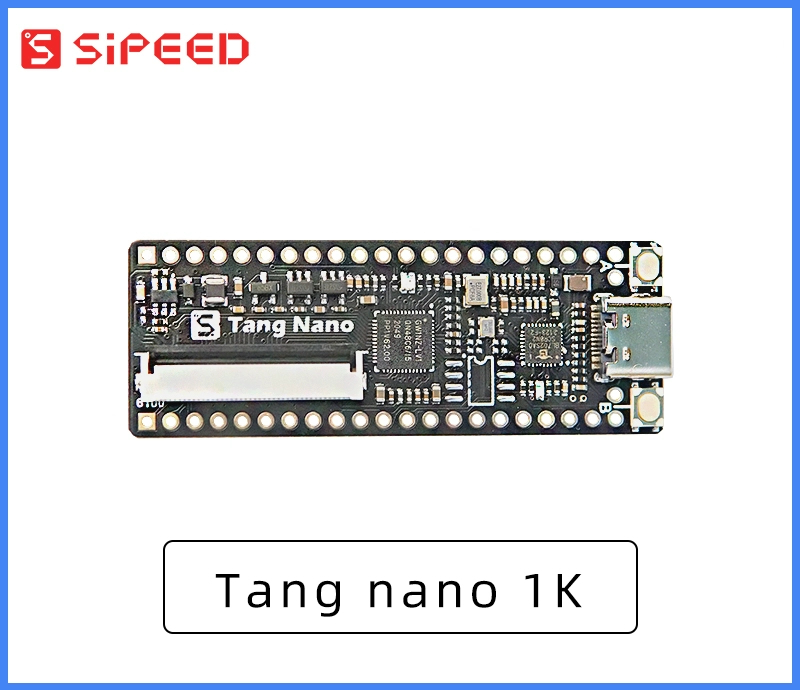

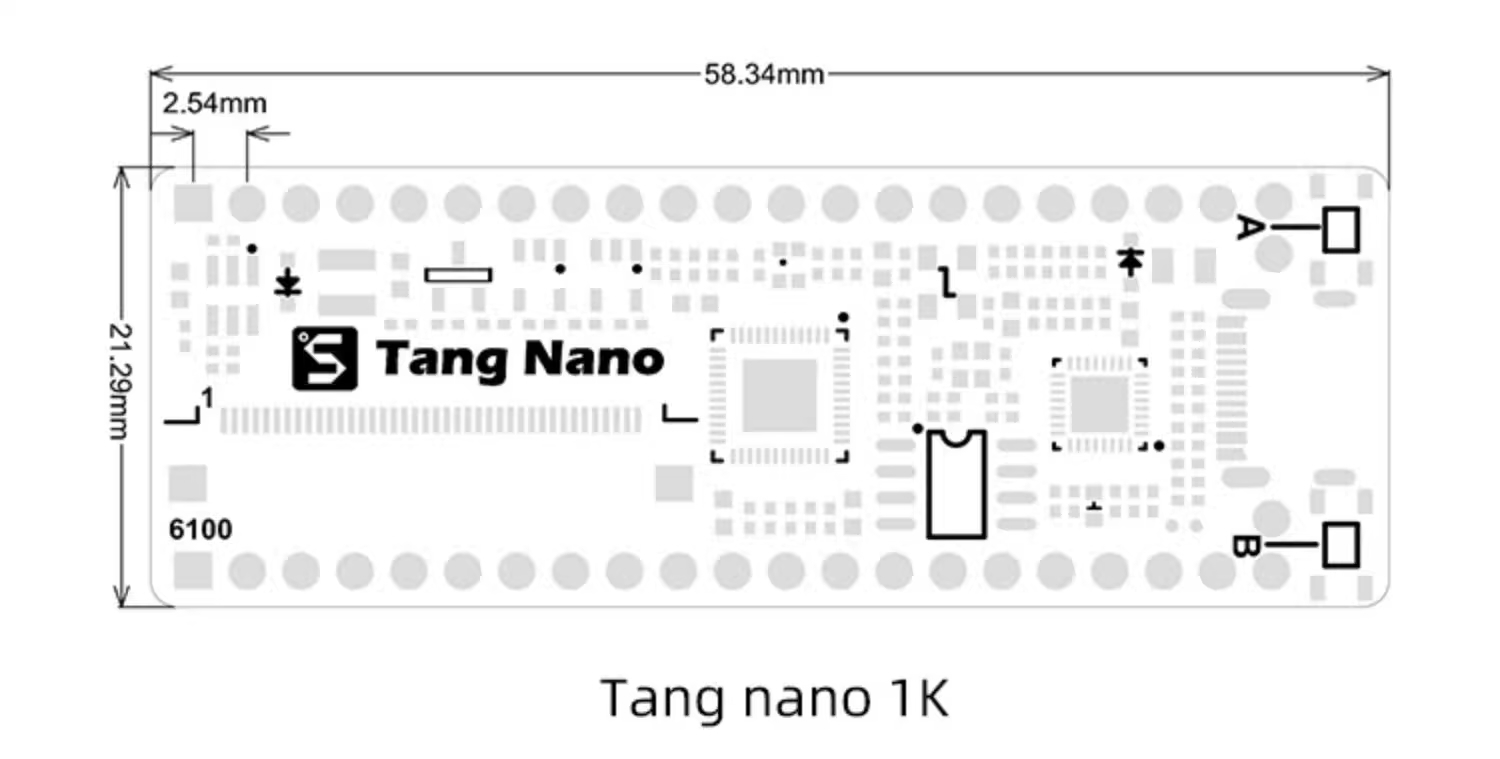

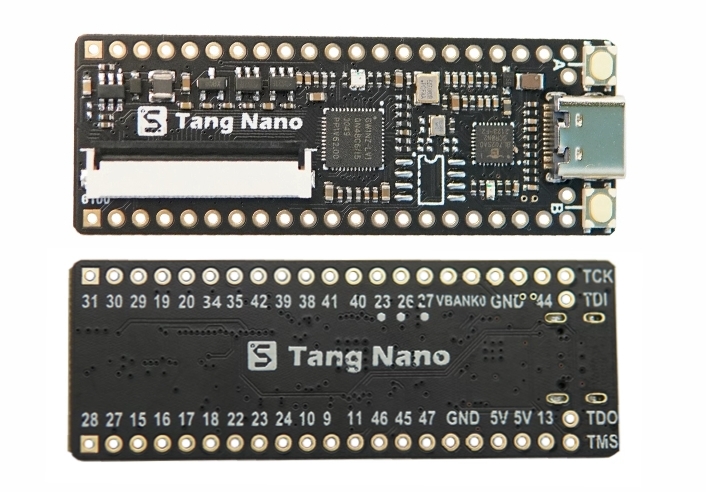

Sipeed Tang Nano 1K Gowin GW1NZ-LV1 FPGA Development Board

Sipeed Tang Nano 1K Gowin GW1NZ-LV1 FPGA Development Board là bo mạch phát triển FPGA nhỏ gọn được thiết kế dựa trên Gowin GW1NZ-LV1 FPGA, phù hợp cho học tập, nghiên cứu và phát triển các ứng dụng xử lý số, điều khiển phần cứng, giao tiếp ngoại vi và thiết kế SoC. Bo mạch được tích hợp sẵn USB-JTAG trên cổng USB Type-C, giúp nạp chương trình và debug trực tiếp mà không cần mạch nạp ngoài.

Sipeed Tang Nano 1K Gowin GW1NZ-LV1 FPGA Development Board đưa ra hầu hết các chân GPIO của FPGA, tích hợp thạch anh 27MHz, LED RGB, phím nhấn người dùng và đầu nối RGB LCD, giúp người dùng dễ dàng thực hành các bài toán về điều khiển LED, giao tiếp LCD, VGA, xử lý tín hiệu số, điều khiển động cơ, giao tiếp cảm biến và học lập trình HDL với Verilog hoặc VHDL. Với mức giá hợp lý và hệ sinh thái tài liệu phong phú, Tang Nano 1K là lựa chọn phù hợp cho sinh viên, maker và kỹ sư muốn bắt đầu với FPGA.

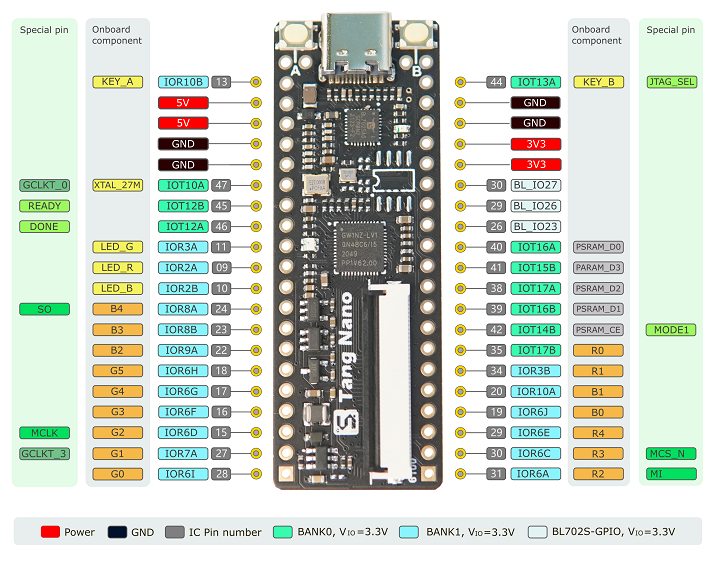

THÔNG SỐ KỸ THUẬT

• Model: Tang Nano 1K
• Thương hiệu: Sipeed
• FPGA: Gowin GW1NZ-LV1QN48C6/I5
• Logic Cells (LUT4): 1152
• Flip-Flops (FF): 864
• Block SRAM: 72 Kbits
• User Flash: 64 Kbits
• Số PLL: 1
• Số I/O Bank: 2
• Số chân I/O tối đa: 48
• Xung nhịp hệ thống: Thạch anh 27MHz
• Giao tiếp nạp chương trình: USB Type-C tích hợp USB-JTAG
• Giao diện hiển thị: RGB LCD Interface
• Tích hợp:
  • LED RGB
  • 2 nút nhấn người dùng
  • USB-JTAG Onboard
• Điện áp lõi FPGA: 1.2V
• Hỗ trợ lập trình:
  • Verilog HDL
  • VHDL
  • Gowin IDE
• Ứng dụng:
  • Học tập và nghiên cứu FPGA
  • Thiết kế mạch logic số
  • Điều khiển LED, LCD, VGA
  • Giao tiếp ngoại vi
  • Thiết kế SoC
  • Xử lý tín hiệu số (DSP)
  • Robot và hệ thống nhúng
