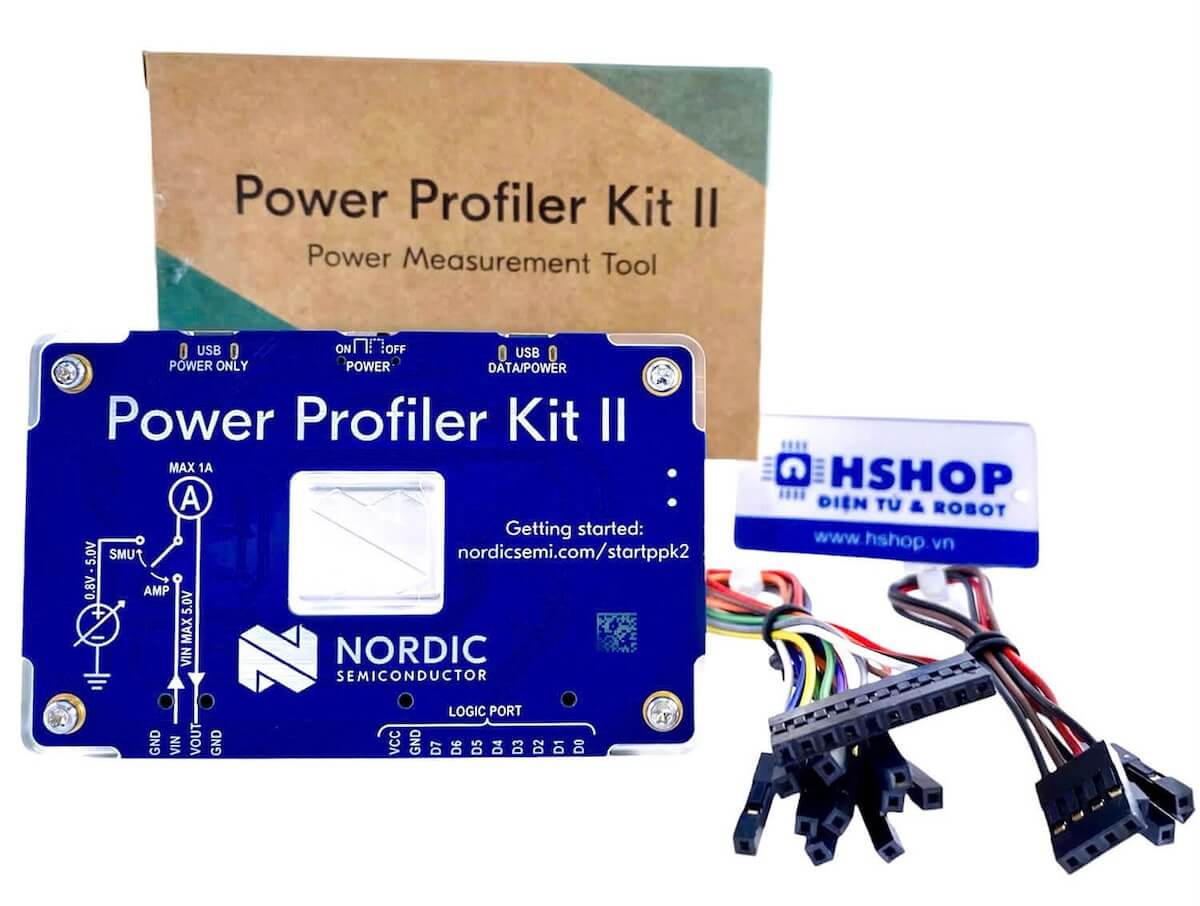

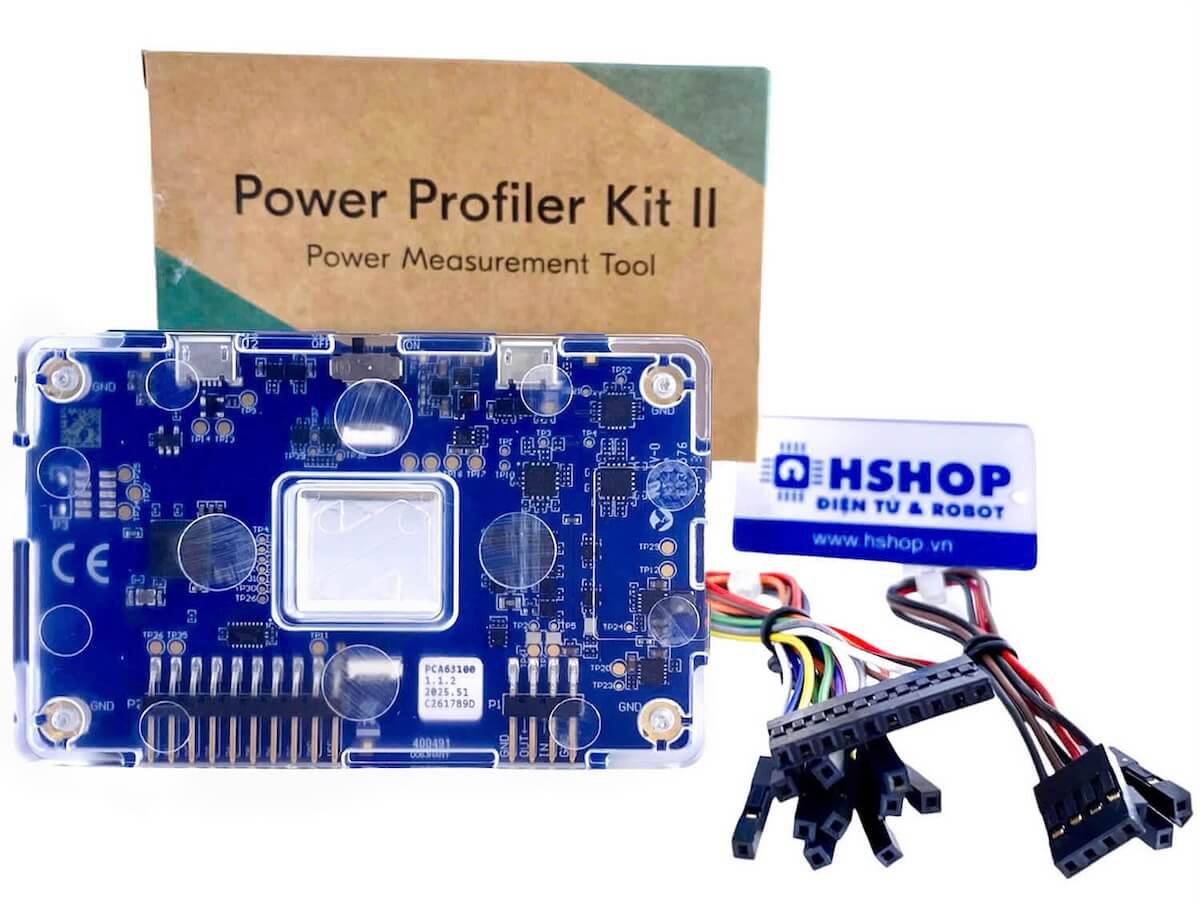

Nordic Power Profiler Kit II, NRF-PPK2, High Precision Power Measurement & Power Profiling Tool For Embedded Development

Nordic Power Profiler Kit II, nRF-PPK2 là thiết bị đo và phân tích mức tiêu thụ năng lượng chuyên dụng dành cho các kỹ sư phần cứng, firmware và nhà phát triển thiết bị nhúng. Thiết bị cho phép đo dòng điện theo thời gian thực với dải đo cực rộng từ 200nA đến 1A, phù hợp để phân tích các thiết bị tiêu thụ năng lượng thấp như IoT, Bluetooth Low Energy (BLE), cảm biến không dây, thiết bị chạy pin và các hệ thống nhúng.

Nordic Power Profiler Kit II, nRF-PPK2 có thể hoạt động ở hai chế độ chính:

• Ampere Meter Mode: hoạt động như một ampe kế chính xác để đo dòng tiêu thụ của thiết bị bên ngoài.
• Source Measure Unit (SMU) Mode: vừa cấp nguồn cho thiết bị cần đo, vừa đo dòng tiêu thụ theo thời gian thực.

Nordic Power Profiler Kit II, nRF-PPK2 hỗ trợ cấp nguồn có thể điều chỉnh từ 0.8V đến 5V, dòng cấp tối đa lên đến 1A, giúp dễ dàng kiểm tra mức tiêu thụ năng lượng trong nhiều trạng thái hoạt động khác nhau như Sleep Mode, Standby Mode, Active Mode và các xung dòng ngắn hạn khi truyền dữ liệu.

Kết hợp với phần mềm Power Profiler trong nRF Connect for Desktop, người dùng có thể quan sát dạng sóng dòng điện theo thời gian, tính toán mức tiêu thụ trung bình, năng lượng sử dụng và tối ưu firmware để kéo dài thời lượng pin cho thiết bị.

Nordic Power Profiler Kit II, nRF-PPK2 không chỉ hỗ trợ các dòng Nordic Development Kit mà còn có thể sử dụng với các bo mạch tùy chỉnh khác như Arduino, ESP32, STM32, thiết bị IoT và các thiết kế sử dụng nguồn thấp.

THÔNG SỐ KỸ THUẬT

• Model: Power Profiler Kit II (PPK2)
• SKU: nRF-PPK2
• Nhà sản xuất: Nordic Semiconductor
• Chức năng:
  • Đo dòng tiêu thụ điện năng
  • Phân tích mức tiêu thụ năng lượng theo thời gian
  • Cấp nguồn và đo dòng đồng thời
• Chế độ hoạt động:
  • Ampere Meter Mode
  • Source Measure Unit (SMU) Mode
• Dải đo dòng điện:
  • 200nA ~ 1A
• Độ phân giải đo:
  • 100nA ~ 1mA (tùy dải đo)
• Điện áp cấp nguồn cho DUT:
  • 0.8V ~ 5VDC
  • Điều chỉnh bằng phần mềm
• Dòng cấp tối đa:
  • Lên đến 1A
• Tốc độ lấy mẫu:
  • 100kSPS
• Độ chính xác đo:
  • Phù hợp đo dòng trung bình và các biến thiên dòng theo thời gian
• Nguồn cấp thiết bị:
  • USB 5V
• Giao tiếp máy tính:
  • USB
• Cổng tín hiệu số:
  • 8 × Digital Input
  • Hỗ trợ phân tích tín hiệu logic cơ bản
• Thiết bị hỗ trợ:
  • Nordic Development Kit
  • Arduino
  • ESP32
  • STM32
  • Thiết bị IoT
  • Thiết bị chạy pin
• Phần mềm hỗ trợ:
  • nRF Connect for Desktop
  • Power Profiler Application
• Tính năng phần mềm:
  • Hiển thị dòng điện theo thời gian thực
  • Ghi log dữ liệu
  • Phân tích dòng trung bình
  • Phân tích dòng Peak
  • Đánh giá mức tiêu thụ năng lượng
• Ứng dụng:
  • Tối ưu thời lượng pin
  • Thiết kế thiết bị IoT
  • Thiết bị Bluetooth Low Energy
  • Wireless Sensor Node
  • Wearable Device
  • Embedded System
  • Nghiên cứu và phát triển sản phẩm điện tử

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.
