Màn hình Waveshare 2.9 inch E-Ink display module, three-color (B)

Màn hình Waveshare 2.9 inch E-Ink display module, three-color (B) có kích thước nhỏ gọn với độ phân giải 296 x 128 pixels thường được sử dụng để hiển thị hình ảnh, giao diện điều khiển một cách chuyên nghiệp, màn hình sử dụng công nghệ E-Ink nên hình ảnh có thể hiển thị rất rõ ràng tương tự như một trang sách trong điều kiện ánh sáng ngoài trời đi kèm với ưu điểm tiết kiệm năng lượng sẽ là sự lựa chọn phù hợp cho vô số các ứng dụng khác nhau.

Thông số kỹ thuật:

• SKU: 13339
• Part Number: 2.9inch e-Paper Module (B)
• Model: Waveshare 2.9inch E-Ink display module, three-color (B)
• Điện áp sử dụng: 3.3~5VDC
• Điện áp giao tiếp: TTL 3.3~5VDC
• Chuẩn giao tiếp: 3-wire SPI, 4-wire SPI
• Kích thước hiển thị: 66.89 × 29.05mm
• Kích thước điểm ảnh: 0.138 × 0.138
• Độ phân giải: 296 × 128 Pixels
• Màu hiển thị: red, black, white (version B)
• Grey level: 2
• Full refresh time: 15s
• Refresh power: 26.4mW(typ.)
• Standby power: <0.017mW
• Viewing angle: >170°

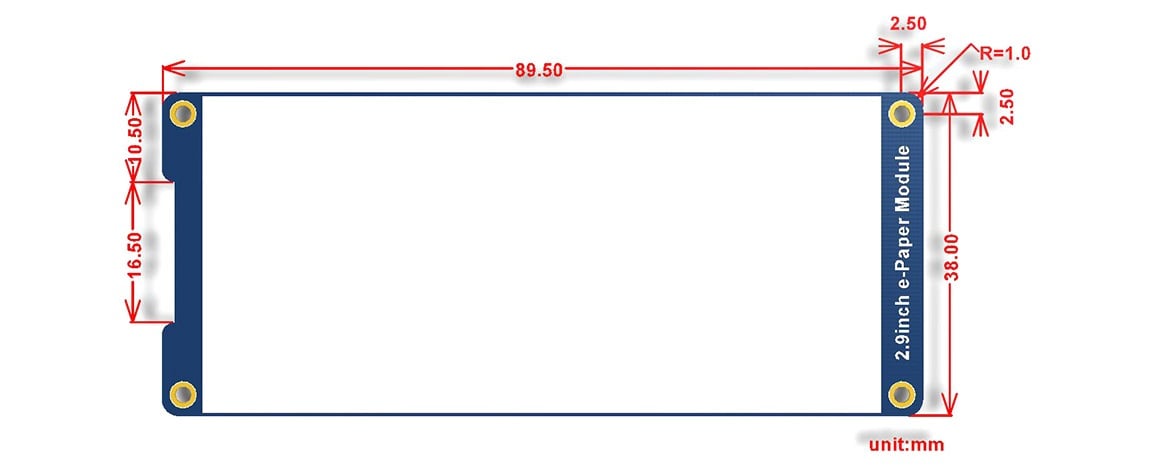

• Kích thước sản phẩm: 89.5 × 38mm

Bộ sản phẩm bao gồm:

• 2.9inch e-Paper Module (B) x1
• PH2.0 20cm 8Pin x1

Tài liệu:

• Trang chủ nhà sản xuất.
• Hướng dẫn sử dụng.

Sơ đồ chân:

• VCC: 3.3V/5V
• GND: Ground
• DIN: SPI MOSI pin
• CLK: SPI SCK pin
• CS: SPI chip selection, low active
• DC: Data/Command selection (high for data, low for command)
• RST: External reset, low active
• BUSY: Busy status output, low active

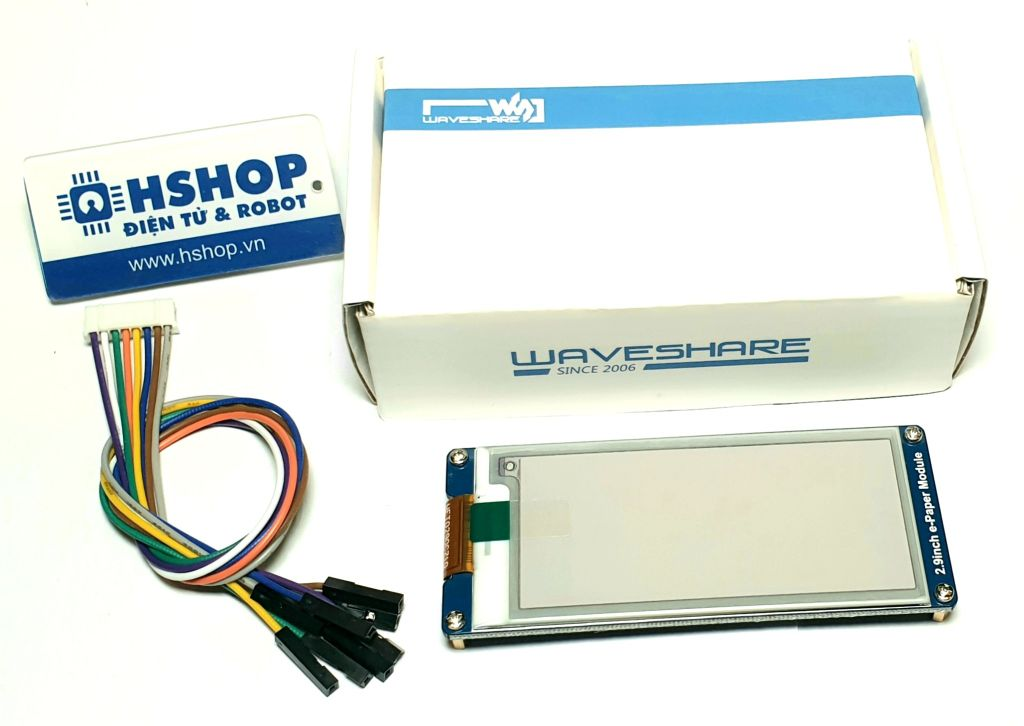

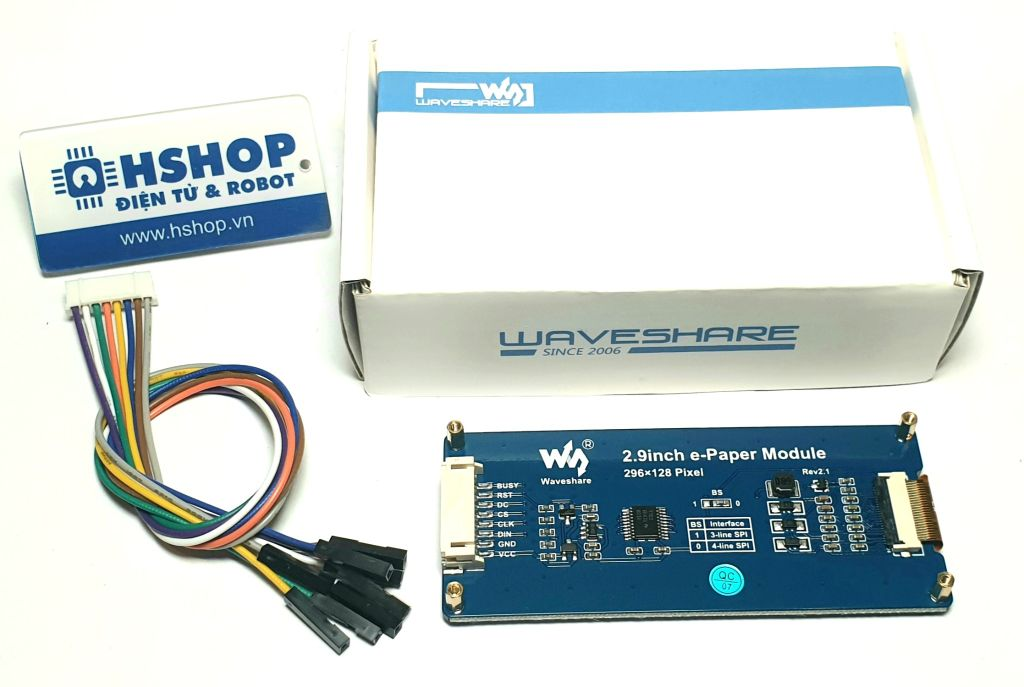

Hình ảnh thực tế sản phẩm:
