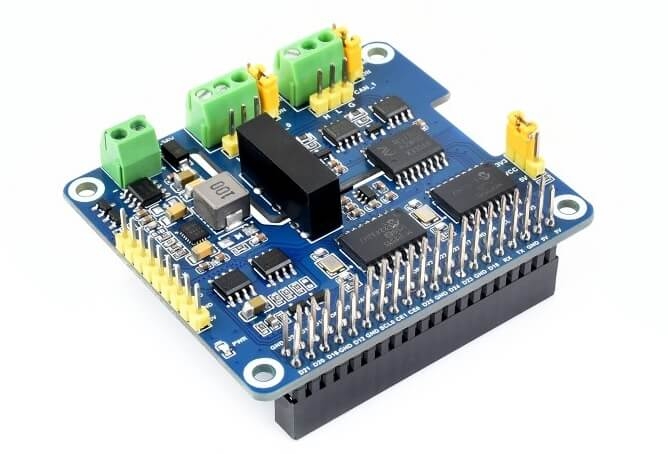

Waveshare 2-Channel Isolated CAN Bus Expansion HAT For Raspberry Pi, 2-CH CAN HAT+

Waveshare 2-Channel Isolated CAN Bus Expansion HAT For Raspberry Pi, 2-CH CAN HAT+ là mạch mở rộng giao tiếp CAN Bus 2 kênh dành cho Raspberry Pi, giúp bổ sung khả năng giao tiếp CAN cho các dòng Raspberry Pi vốn không được tích hợp sẵn CAN Controller. Mạch được thiết kế theo chuẩn Raspberry Pi HAT+, tích hợp EEPROM nhận diện HAT và hỗ trợ các hệ thống Raspberry Pi từ Zero đến Raspberry Pi 5.

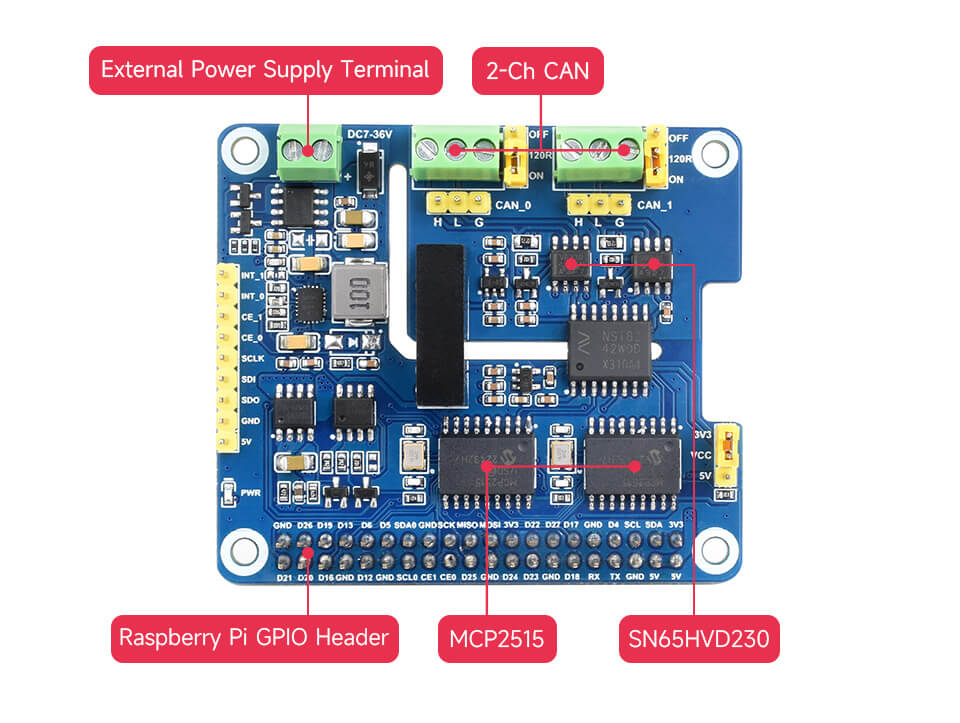

Waveshare 2-Channel Isolated CAN Bus Expansion HAT For Raspberry Pi, 2-CH CAN HAT+ sử dụng giải pháp kết hợp MCP2515 CAN Controller và SN65HVD230 CAN Transceiver, cung cấp 2 kênh CAN độc lập, hỗ trợ chuẩn CAN 2.0A/CAN 2.0B, phù hợp cho các ứng dụng như robot, xe tự hành, ô tô, PLC, tự động hóa công nghiệp và hệ thống IoT công nghiệp.

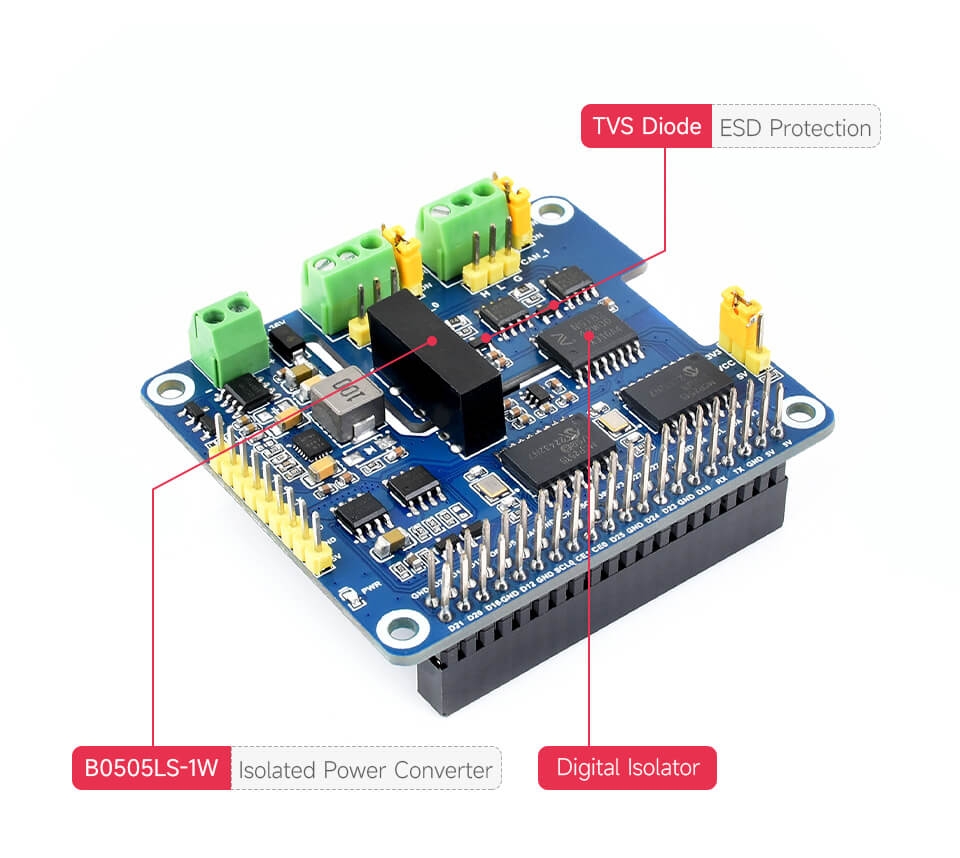

Waveshare 2-Channel Isolated CAN Bus Expansion HAT For Raspberry Pi, 2-CH CAN HAT+ được trang bị cách ly nguồn, cách ly tín hiệu số, cùng nhiều mạch bảo vệ như ESD, chống xung điện áp và bảo vệ quá áp, giúp tăng độ ổn định khi làm việc trong môi trường công nghiệp có nhiều nhiễu điện.

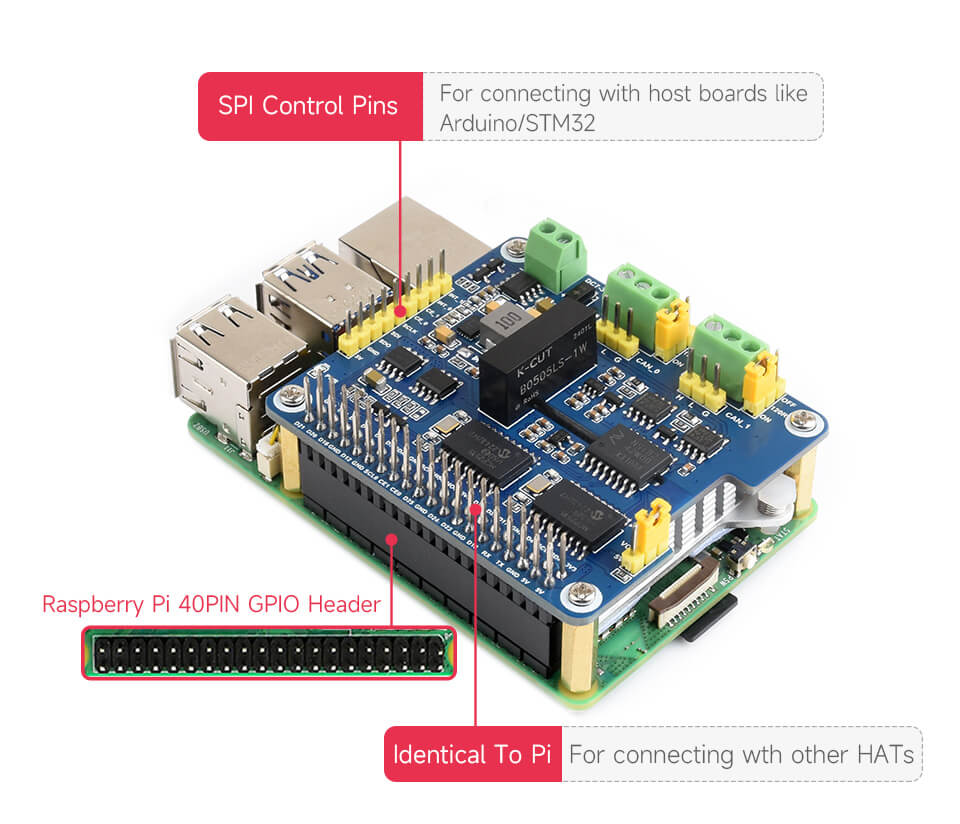

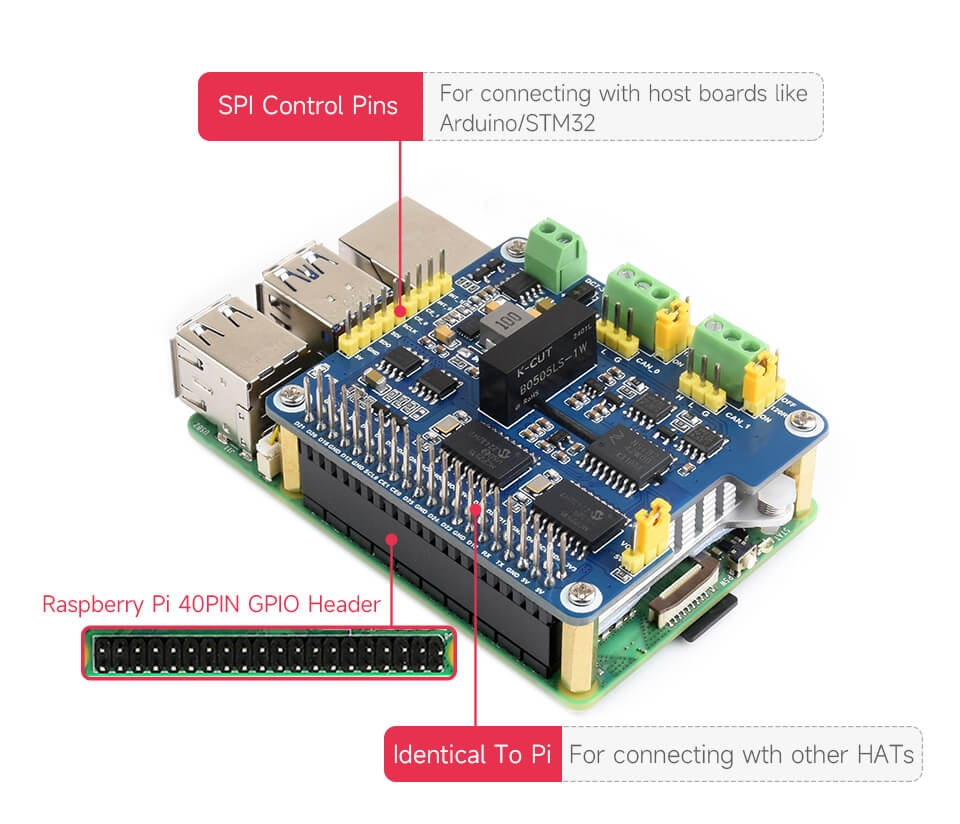

Ngoài sử dụng với Raspberry Pi, mạch còn đưa ra các chân điều khiển SPI, cho phép kết nối với các nền tảng khác như Arduino, STM32 hoặc các vi điều khiển hỗ trợ SPI, mở rộng khả năng ứng dụng trong các hệ thống điều khiển nhúng.

THÔNG SỐ KỸ THUẬT

• Model: 2-CH CAN HAT+
• SKU: 27338
• Thương hiệu: Waveshare
• Thiết bị tương thích:
  • Raspberry Pi Zero / Zero W / Zero WH
  • Raspberry Pi 2B / 3B / 3B+
  • Raspberry Pi 4B
  • Raspberry Pi 5
• Chuẩn HAT:
  • Raspberry Pi HAT+

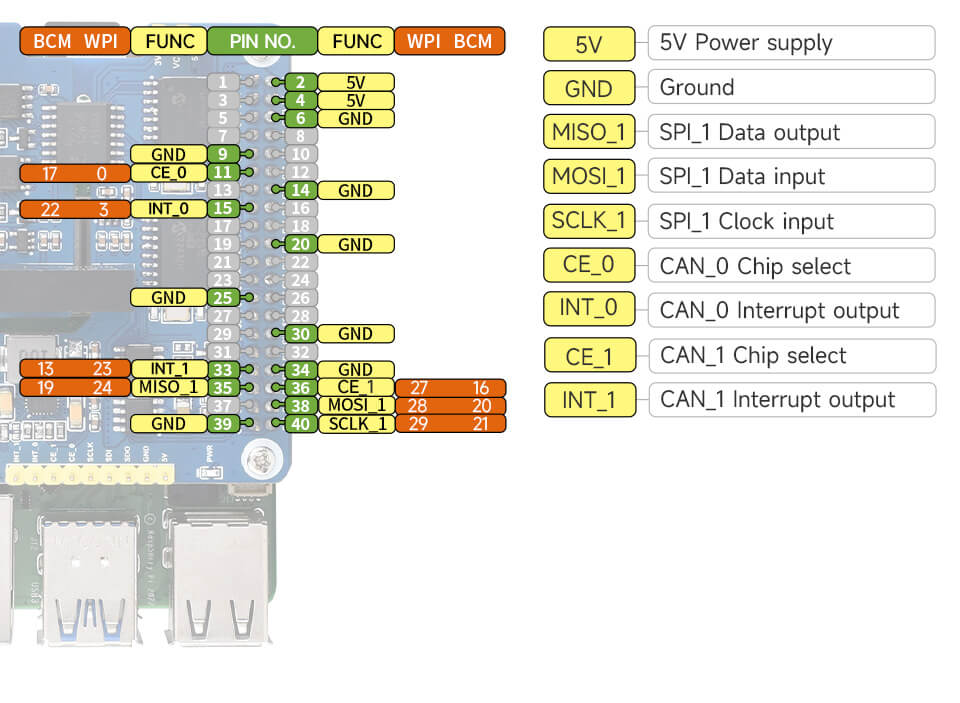

  • GPIO 40-pin
• Số kênh CAN:
  • 2 × CAN Bus
• Chuẩn CAN hỗ trợ:
  • CAN 2.0A
  • CAN 2.0B
• CAN Controller:
  • MCP2515
• CAN Transceiver:
  • SN65HVD230
• Giao tiếp điều khiển:
  • SPI
• Điện áp hoạt động:
  • 5VDC
• Mức logic:
  • 3.3V / 5V (chọn bằng Jumper)

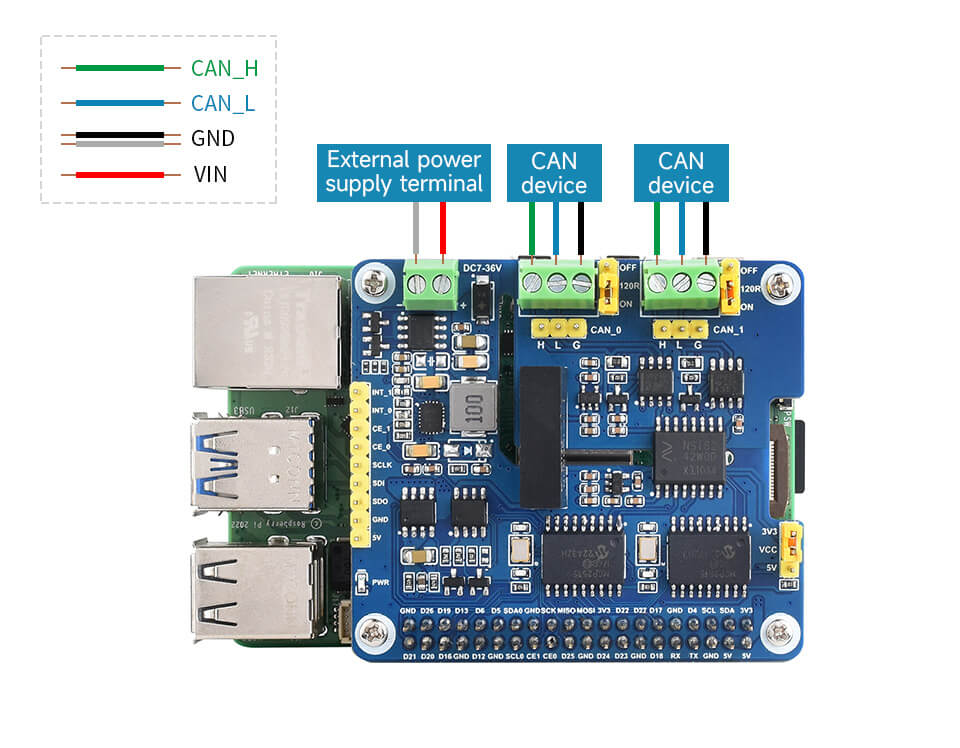

• Nguồn cấp mở rộng:
  • DC 7 ~ 36V
• Tính năng cách ly:
  • Cách ly nguồn
  • Cách ly tín hiệu số
• Bảo vệ:
  • Chống tĩnh điện ESD
  • Chống xung điện áp
  • Bảo vệ quá áp
  • Tăng khả năng chống nhiễu

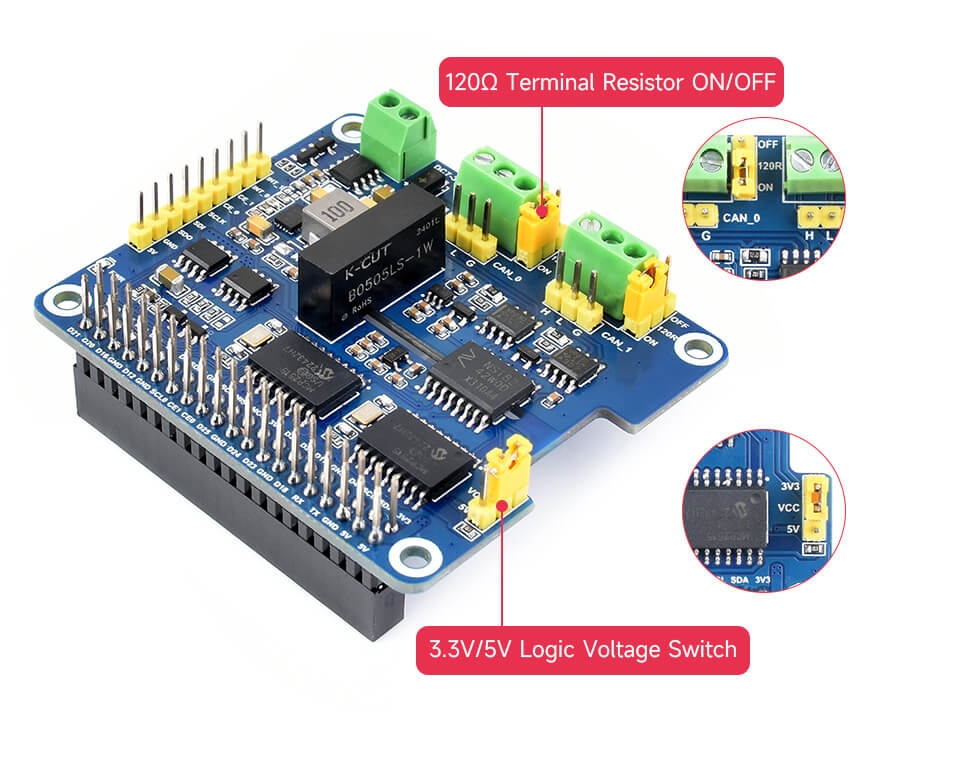

• Điện trở kết thúc CAN:
  • 120Ω
  • Bật/tắt bằng Jumper

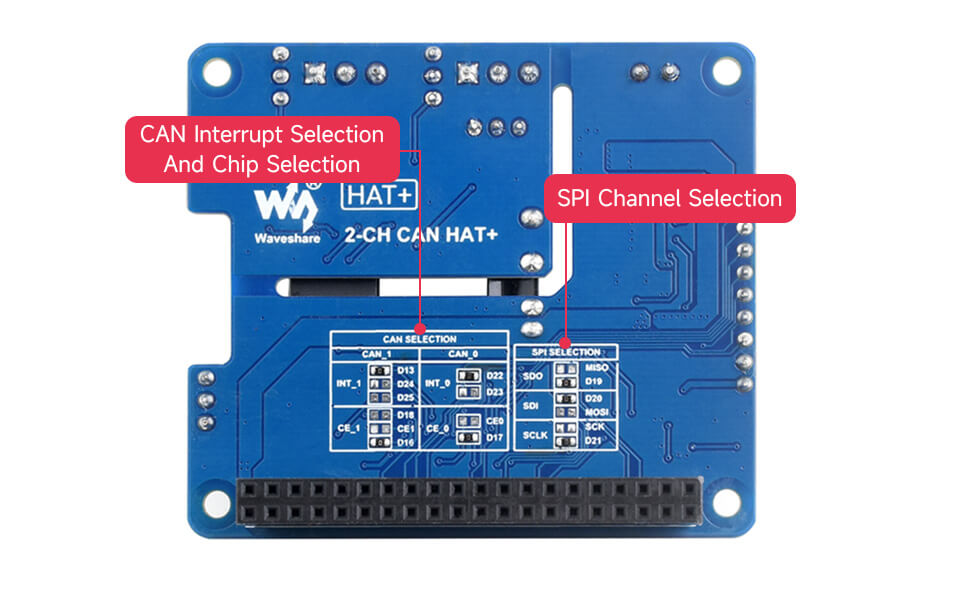

• Kết nối mở rộng:
  • SPI Header
  • Hỗ trợ kết nối Arduino / STM32
• Kích thước PCB:
  • 65 × 56.5mm
• Đường kính lỗ bắt vít:
  • 3mm
• Ứng dụng:
  • CAN Bus Gateway
  • Robot
  • AGV/AMR
  • Ô tô và xe điện
  • PLC
  • Tự động hóa công nghiệp
  • Industrial IoT (IIoT)
  • Hệ thống thu thập dữ liệu
  • Nghiên cứu và phát triển CAN Network

BỘ SẢN PHẨM BAO GỒM

1. 2-CH CAN HAT+ x1
2. Screws pack x1
