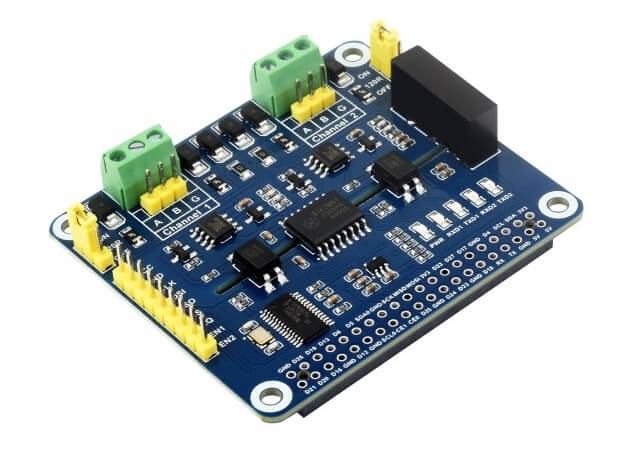

Waveshare 2-Channel Isolated RS485 Expansion HAT for Raspberry Pi, 2-CH RS485 HAT

Waveshare 2-Channel Isolated RS485 Expansion HAT for Raspberry Pi, 2-CH RS485 HAT là mạch mở rộng giao tiếp 2 kênh RS485 cách ly dành cho các dòng Raspberry Pi, giúp bổ sung khả năng giao tiếp RS485 cho Raspberry Pi thông qua giao tiếp SPI. Mạch phù hợp cho các ứng dụng công nghiệp như Modbus RTU, PLC, cảm biến công nghiệp, hệ thống đo lường và điều khiển tự động hóa.

Waveshare 2-Channel Isolated RS485 Expansion HAT for Raspberry Pi, 2-CH RS485 HAT sử dụng giải pháp SC16IS752 + SP3485, trong đó SC16IS752 đóng vai trò mở rộng 2 cổng UART thông qua SPI, kết hợp với 2 chip thu phát RS485 SP3485, giúp Raspberry Pi có thêm hai kênh RS485 hoạt động độc lập với tốc độ truyền lên đến 921600bps.

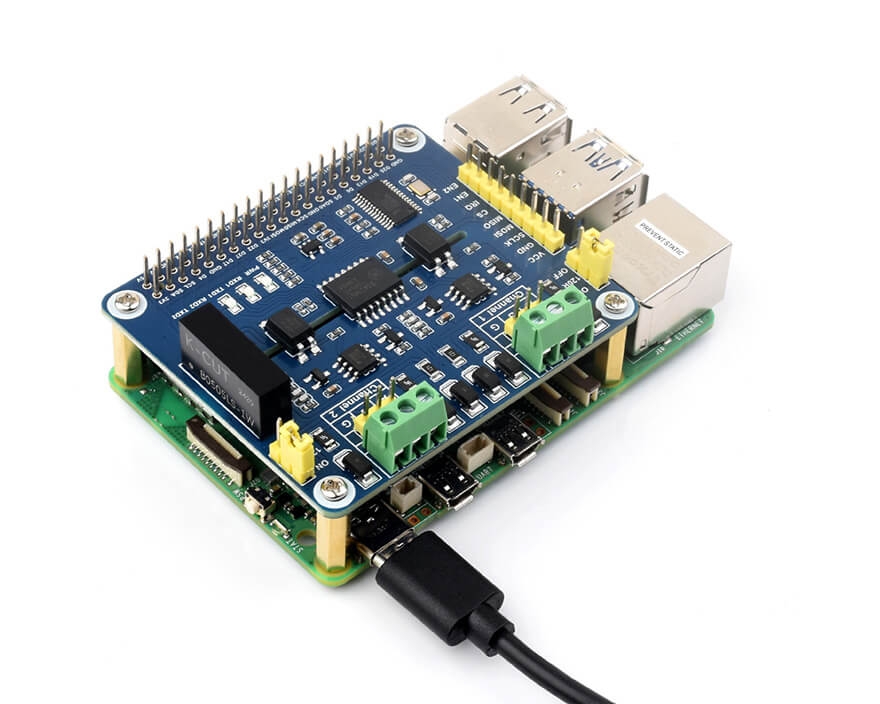

Waveshare 2-Channel Isolated RS485 Expansion HAT for Raspberry Pi, 2-CH RS485 HAT được thiết kế theo chuẩn Raspberry Pi 40-pin GPIO HAT, tích hợp cách ly nguồn, cách ly tín hiệu, cùng các mạch bảo vệ như TVS chống xung điện, cầu chì tự phục hồi và diode bảo vệ, giúp tăng độ ổn định và khả năng chống nhiễu trong môi trường công nghiệp.

Ngoài kết nối với Raspberry Pi, mạch còn đưa ra các chân điều khiển SPI, cho phép sử dụng với các nền tảng khác như Arduino, STM32 hoặc các vi điều khiển hỗ trợ SPI, mở rộng khả năng ứng dụng trong các hệ thống nhúng.

THÔNG SỐ KỸ THUẬT

• Model: 2-CH RS485 HAT
• SKU: 17221
• Thương hiệu: Waveshare
• Thiết bị tương thích:
  • Raspberry Pi Series sử dụng GPIO 40-pin
• Số kênh RS485:
  • 2 × RS485 độc lập
• Giao tiếp điều khiển:
  • SPI
• Chip mở rộng UART:
  • SC16IS752
• Chip thu phát RS485:
  • SP3485
• Chế độ giao tiếp:
  • Half-Duplex RS485
  • Hỗ trợ tự động chuyển đổi truyền/nhận
• Tốc độ truyền dữ liệu:
  • 300 ~ 921600bps
• Điện áp hoạt động:
  • 3.3V / 5VDC
• Tính năng cách ly:
  • Cách ly nguồn
  • Cách ly tín hiệu số
• Bảo vệ phần cứng:
  • TVS chống xung điện áp
  • Chống tĩnh điện (ESD)
  • Cầu chì tự phục hồi
  • Bảo vệ quá dòng
  • Bảo vệ quá áp
• Điện trở kết thúc RS485:
  • 120Ω
  • Có thể bật/tắt bằng công tắc
• LED trạng thái:
  • PWR: Báo nguồn
  • TX/RX: Báo truyền nhận dữ liệu
• Cổng mở rộng:

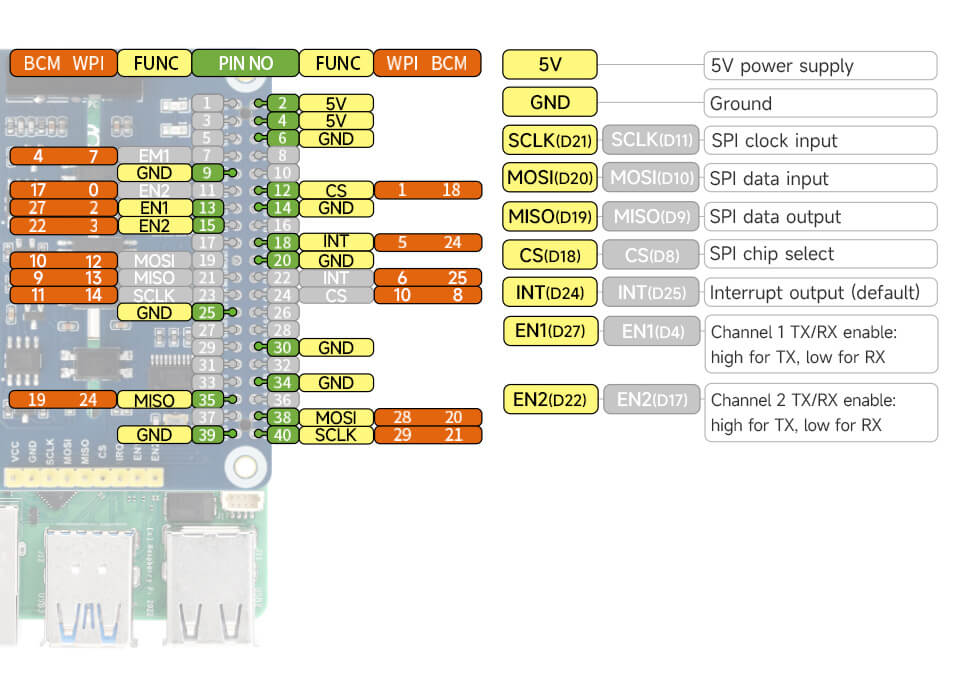

  • Raspberry Pi GPIO 40-pin
  • SPI Header cho Arduino/MCU
• Kích thước PCB:
  • 65 × 56.5mm
• Đường kính lỗ bắt vít:
  • 3mm
• Ứng dụng:
  • Modbus RTU Gateway
  • PLC Communication
  • Industrial IoT (IIoT)
  • Hệ thống SCADA
  • Robot
  • Tự động hóa công nghiệp
  • Thu thập dữ liệu cảm biến
  • Điều khiển thiết bị RS485

BỘ SẢN PHẨM BAO GỒM

1. 2-CH RS485 HAT x1
2. 2x20PIN female pinheader x1
3. RPi screws pack x1
