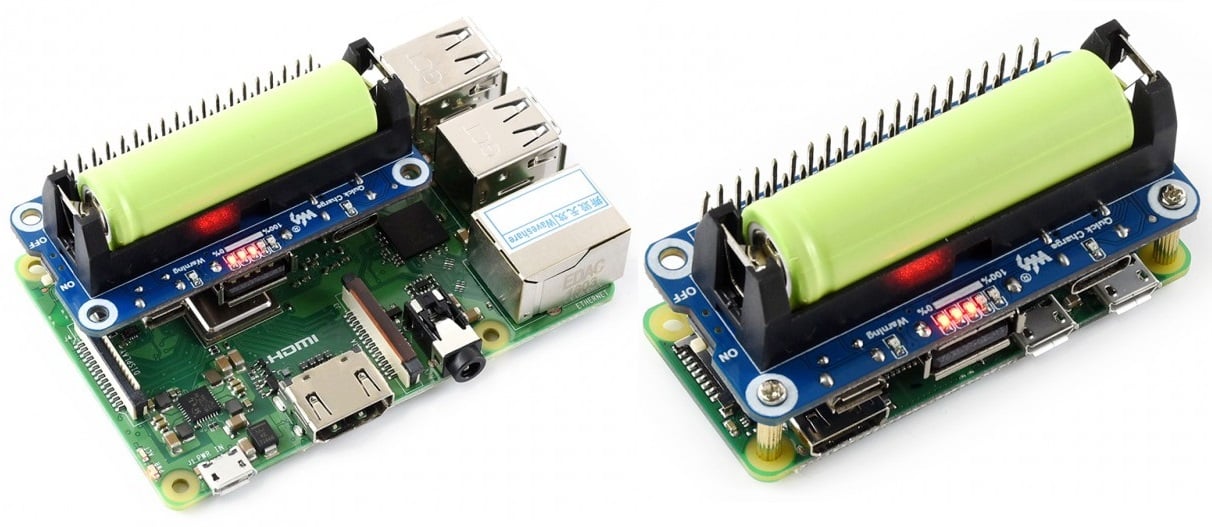

Mạch Waveshare Li-ion Battery HAT for Raspberry Pi

Mạch Waveshare Li-ion Battery HAT for Raspberry Pi  giúp cấp nguồn cho Raspberry Pi bằng pin sạc 14500 (Li-ion 3.7~4.2VDC), mạch tích hợp IC quản lý sạc và cấp nguồn chuyên dụng SW6106 với chức năng vượt trội: sạc nhanh (Quick Charge), tự động ngắt khi đầy pin, chống ngược nguồn, chống quá dòng,...

Mạch Waveshare Li-ion Battery HAT for Raspberry Pi được sản xuất và nhập chính hãng Waveshare với chất lượng linh kiện và gia công tốt, độ bền cao, thích hợp cho các ứng dụng di động cần cấp nguồn cho Raspberry Pi bằng pin.

Lưu ý:

• Có thể nối song song nhiều pin Li-ion vào socket gắn pin trên mạch để tăng dung lượng hoặc nối song song socket gắn pin trên mạch với hộp pin 18650 (cần đảm bảo điện áp hai đầu pin luôn từ 3.7~4.2VDC) để sử dụng với pin 18650 (hoặc các loại pin Li-ion có điện áp từ 3.7~4.2VDC), tuy nhiên việc này sẽ làm mất bảo hành của mạch.
• Thời gian cấp nguồn của mạch phụ thuộc vào dung lượng pin Li-ion gắn trên mạch, với pin dung lượng 800mAh có thể cấp nguồn cho Raspberry Pi 3 Model B+ khoảng 50 phút, Raspberry Pi Zero khoảng 2~3h (trong điều kiện không tải).

Thông số kỹ thuật:

• SKU: 15141
• Part Number: Li-ion Battery HAT (EN)
• Model: Waveshare Li-ion Battery HAT for Raspberry Pi, 5V Output, Quick Charge
• Điện áp ngõ ra cấp cho Raspberry Pi: 5VDC
• Socket gắn pin: 3.7VDC 14500 lithium battery (4.2VDC khi sạc đầy).
• Công suất đầu ra tối đa: 18W (lưu ý cần sử dụng pin Li-ion chất lượng tốt với dòng xả lớn để mạch có công suất đầu ra ổn định).
• Hiệu suất chuyển đổi nguồn và sạc: 96%
• Tích hợp IC quản lý sạc chuyên dụng SW6106, supports bi-directional quick charge, supports multi quick charge protocols like PD/QC/FCP/PE/SFCP.
• Tích hợp các chức năng bảo vệ pin: provides reverse protection, over charge/discharge protection, over current protection, and short circuit protection.
• Tích hợp đèn Led báo hiệu: quick charge, warning, and power capacity.
• Kích thước lỗ bắt vít: 3.0mm
• Kích thước mạch: 65 × 30mm

Bộ sản phẩm bao gồm:

• Li-ion Battery HAT x1
• RPi screws pack (2pcs) x1

Tài liệu:

• Trang chủ nhà sản xuất.
• Hướng dẫn sử dụng.

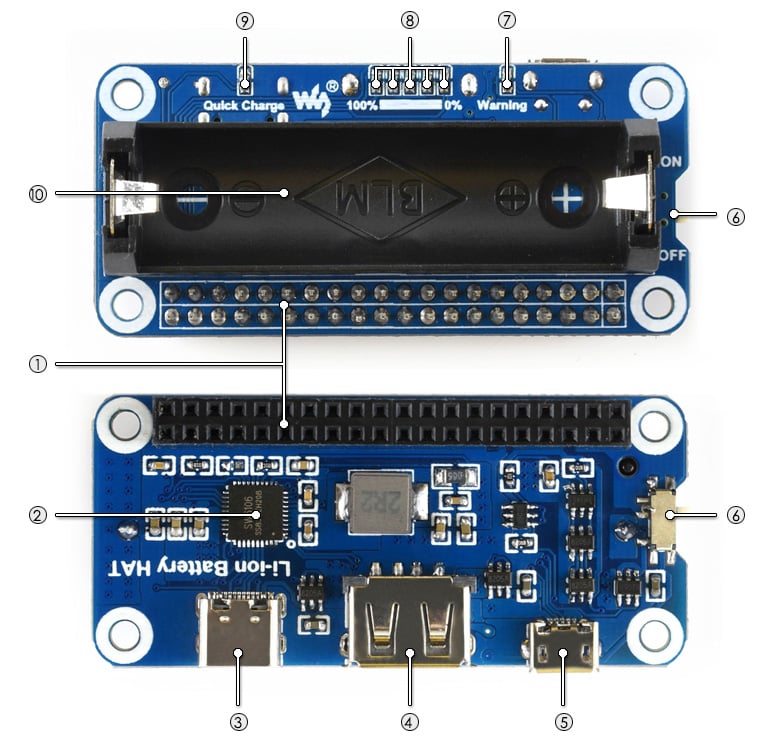

Chú giải chức năng:

1. Raspberry Pi GPIO connector: for connecting Raspberry Pi
2. SW6106 power management chip
3. USB Type-C connector: battery charge/power output
4. USB Type-A connector:power output
5. Micro USB connector:battery charge
6. Raspberry Pi power switch
7. Battery warning indicator: on when the battery is reverse
8. Battery power capacity indicator: 5x LEDs to indicate the power capacity and charging status
9. Quick charge indicator: on when quick charging
10. 14500 battery holder

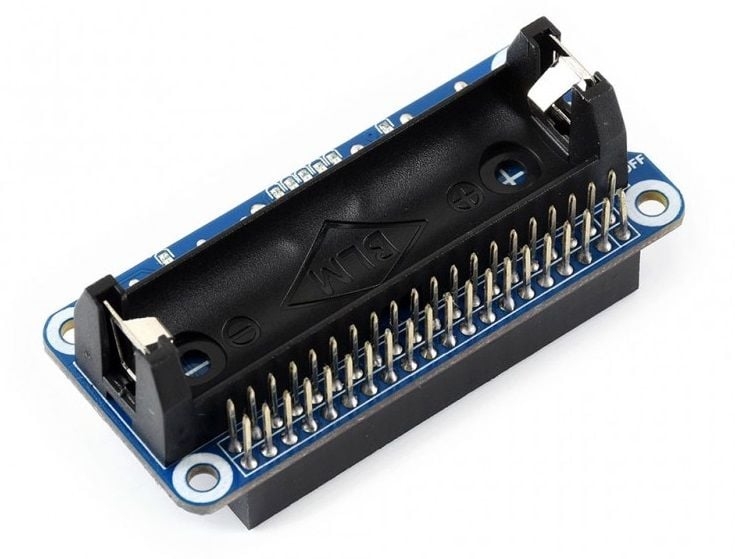

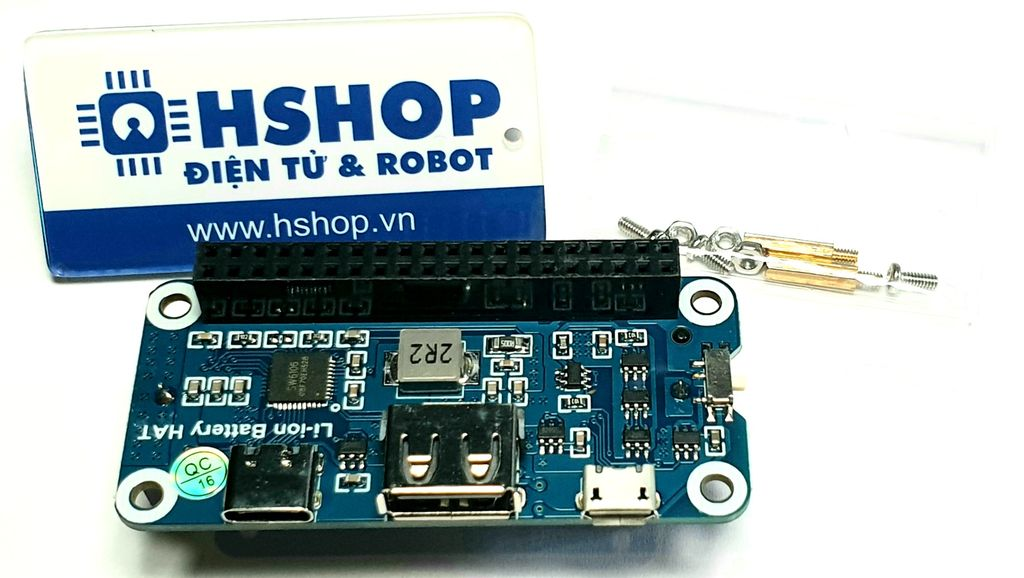

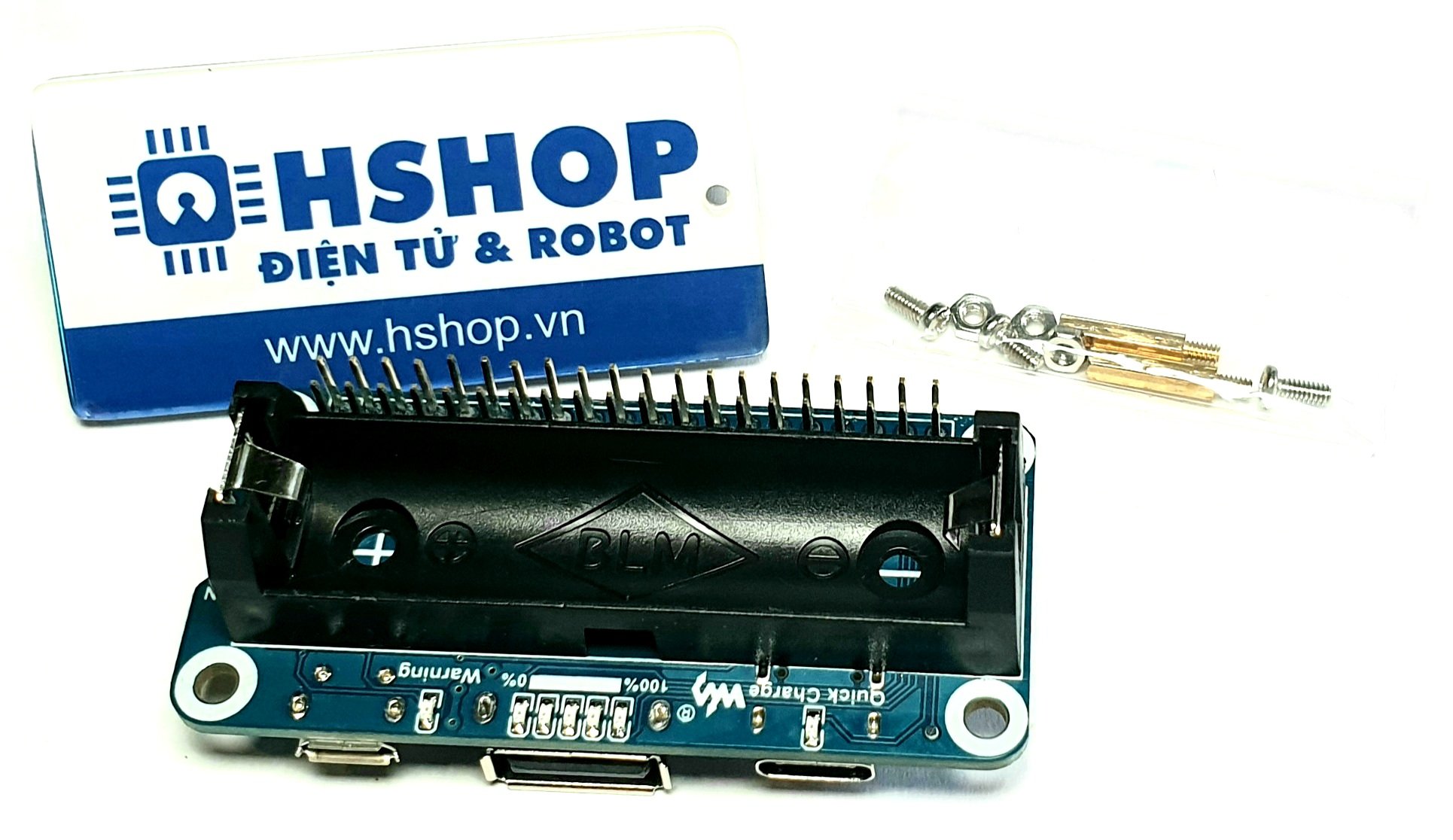

Hình ảnh thực tế sản phẩm:
