Mạch Waveshare FPGA CoreEP4CE10, ALTERA Cyclone IV EP4CE10 Core Board

Loại: Default

Thương hiệu: Waveshare

Tình trạng: Hết hàng

Mã sản phẩm: HS1536

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường cho các đơn hàng có trị giá > 2tr trên Toàn Quốc (điều kiện Hàng nhẹ & Thanh toán trả trước)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

Overview

SKU: 6973
Part Number: CoreEP4CE10

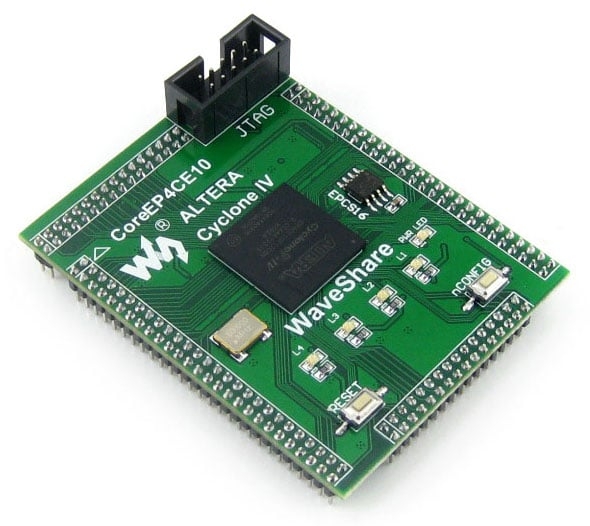

CoreEP4CE10 is an FPGA core board that features an EP4CE10F17C8N device onboard, supports further expansion.

onboard Serial Configuration Device EPCS16SI8N
integrated FPGA basic circuit, such as clock circuit
onboard nCONFIG button, RESET button, 4 x LEDs
all the I/O ports are accessible on the pin headers
onboard JTAG debugging/programming interface
2.00mm header pitch design, suitable for being plugged-in your application system

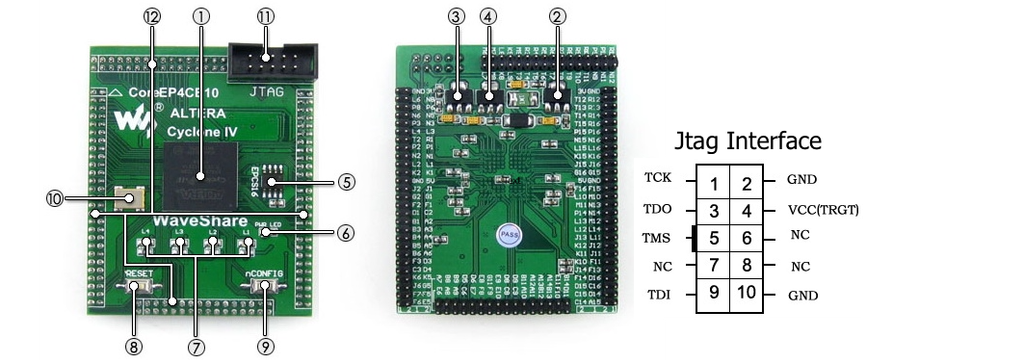

What's On Board

Mạch Waveshare FPGA CoreEP4CE10, ALTERA Cyclone IV EP4CE10 Core Board

EP4CE10F17C8N:the ALTERA Cyclone IV FPGA device which features:
- Operating Frequency: 50MHz
- Operating Voltage: 1.15V～3.465V
- Package: BGA256
- I/Os: 164
- LEs: 10K
- RAM: 414kb
- PLLs: 2
- Debugging/Programming: supports JTAG

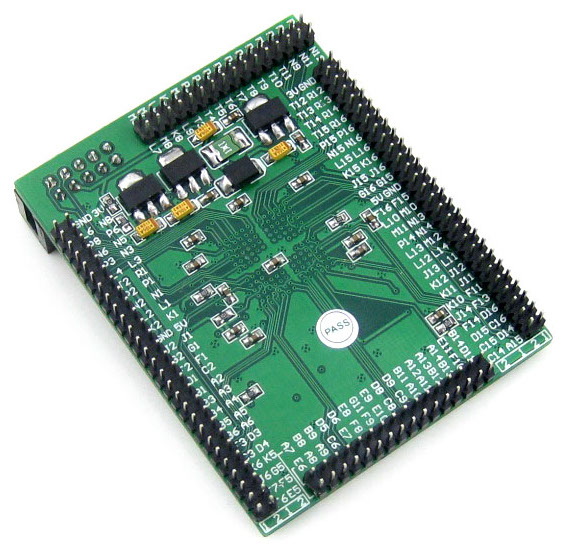

AMS1117-3.3 (on bottom side), 3.3V voltage regulator
AMS1117-2.5 (on bottom side), 2.5V voltage regulator
AMS1117-1.2 (on bottom side), 1.2V voltage regulator
EPCS16, onboard serial FLASH memory, for storing code
Power indicator
LEDs
Reset button
nCONFIG button: for re-configuring the FPGA chip, the equivalent of power reseting
50M active crystal
JTAG interface: for debugging/programming
FPGA pins expander, VCC, GND and all the I/O ports are accessible on expansion connectors for further expansion

Development Resources

Related software (Quaters II, NIOS II etc.)
Demo code (Verilog, VHDL, NIOS II C)
Schematic (PDF)
FPGA development documentations

Wiki: www.waveshare.com/wiki/CoreEP4CE10

Package Contains

CoreEP4CE10 core board x 1

Trang chủ nhà sản xuất.
