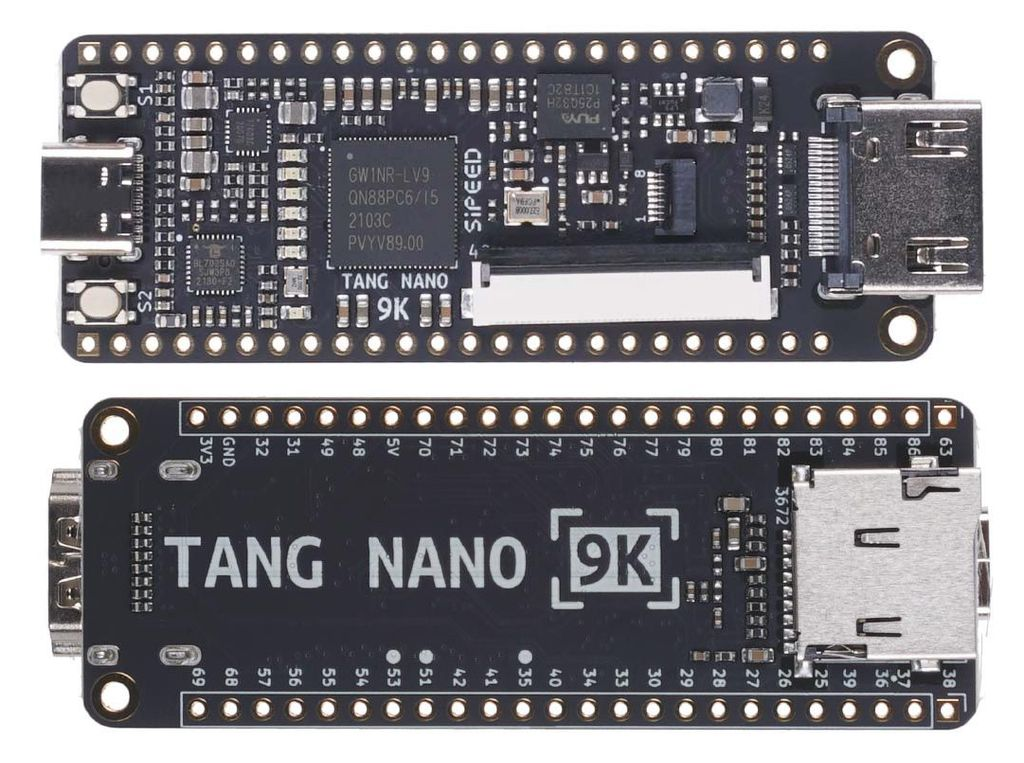

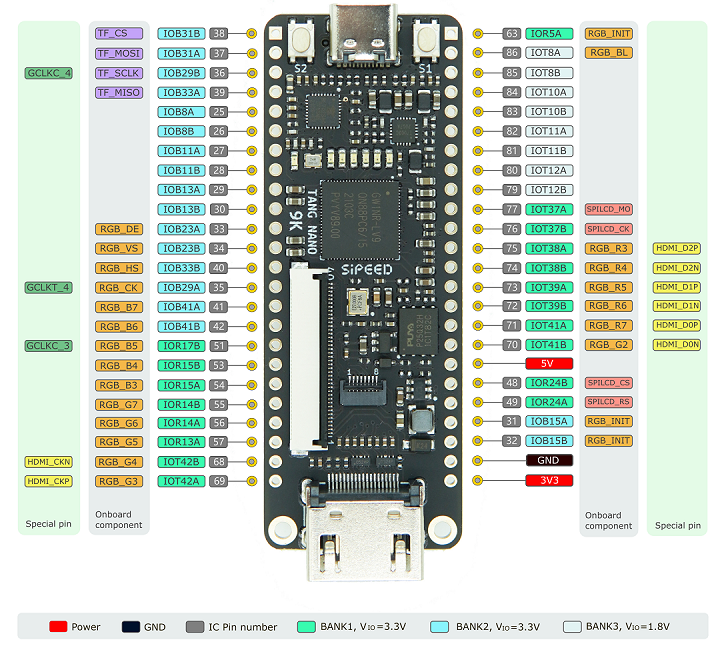

Sipeed Tang Nano 9k Gowin GW1NR-9 FPGA Development Board

Sipeed Tang Nano 9k Gowin GW1NR-9 FPGA Development Board có trung tâm là Chip FPGA Gowin GW1NR-9 với 8640 LUT4 + 6480 flip flops kèm theo 64Mbit bộ nhớ DRAM mở rộng, mạch còn kèm theo các ngoại vi: Cổng USB-C, cổng HDMI, cổng kết nối màn hình, 32Mbit SPI flash, khe cắm thẻ nhớ MicroSD (TF Card) giúp bạn có thể thực hiện vô số các ứng dụng xử lý mạnh mẽ trên nền tảng FPGA.

Thông số kỹ thuật:

• Model: Sipeed Tang Nano 9k Gowin GW1NR-9 FPGA Development Board
• Input Power: 5VDC via USB-C port
• FPGA Chip: Gowin GW1NR-9 FPGA with 8640 LUT4 + 6480 flip flops
• Logic units(LUT4): 8640
• Registers(FF): 6480
• ShadowSRAM SSRAM(bits): 17280
• Block SRAM BSRAM(bits): 468K
• Number of B-SRAM: 26
• User flash(bits): 608K
• SDR SDRAM(bits): 64M
• 18 x 18 Multiplier: 20
• SPI Flash: 32M-bit
• Number of PLL: 2
• Display interface: HDMI interface, SPI screen interface and RGB screen interface
• Debugger: Onboard BL702 chip provides USB-JTAG and USB-UART functions for GW1NR-9
• IO:
  • Support 4mA、8mA、16mA、24mA other driving capabilities
  • Provides independent Bus Keeper, pull-up/pull-down resistors, and Open Drain output options for each I/O
• Connector: TF card slot, 2x24P 2.54mm Header pads
• Button: 2 programmable buttons for users
• LED: Onboard 6 programmable LEDs

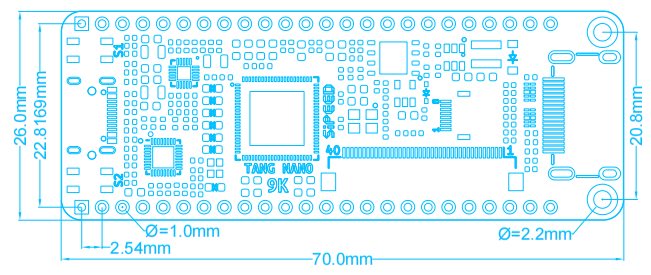

• Dimension: 70 x 26mm

• Learning FPGA and Verifying an FPGA in Internetwork communication, AI, and Consumer Electronics.
• Verifying RISC-V based CPU for server, domestic appliance, Industrial, and thumb-sized sensors.

PART LIST

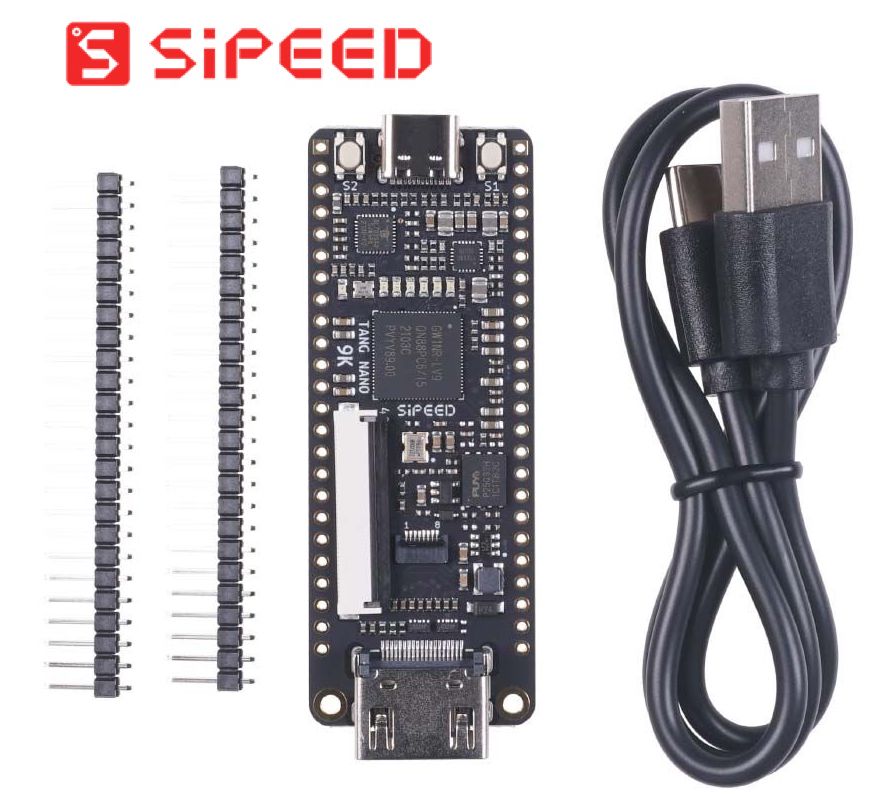

• Sipeed Tang Nano 9k Gowin GW1NR-9 FPGA Development Board x 1
• USB Cable x 1
• Header x 2
