Mạch Waveshare Raspberry Pi High-Precision AD/DA Expansion Board

Thương hiệu: Waveshare
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS1393V
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
972.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

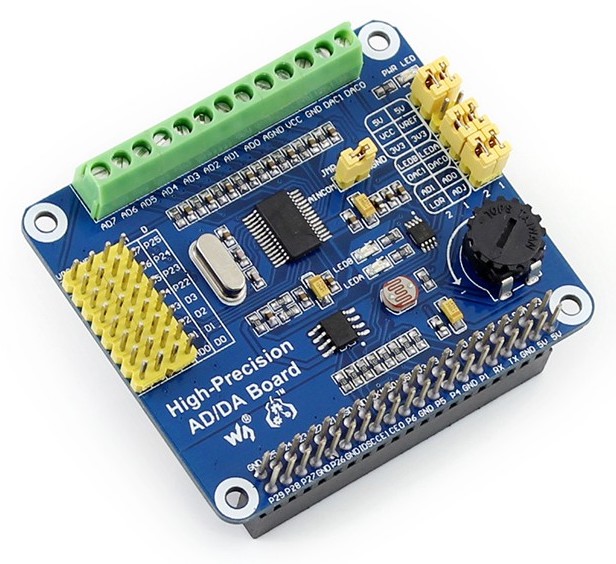

Mạch Waveshare Raspberry Pi High-Precision AD/DA Expansion Board giúp Raspberry Pi bổ sung thêm 8CH kênh giao tiếp ADC với độ phân giải lên đến 24bit 30kSPS với IC ADS1256 cùng với 2CH kênh giao tiếp DAC 16bit với IC DAC8552, thích hợp với các ứng dụng cần đọc tín hiệu Analog với độ phân giải cao từ cảm biến hoặc xuất tín hiệu Analog, mạch sử dụng giao tiếp SPI tốc độ cao kết nối với Raspberry Pi.

Mạch Waveshare RPi Relay Board for Raspberry Pi được sản xuất và nhập chính hãng Waveshare với chất lượng linh kiện và gia công tốt, độ bền cao.

Thông số kỹ thuật:

  • SKU: 11010
  • Part Number: High-Precision AD/DA Board
  • Model: Mạch Waveshare Raspberry Pi High-Precision AD/DA Expansion Board
  • Operating voltage: 5VDC
  • Standard Raspberry Pi 40PIN GPIO extension header, supports Raspberry Pi series boards, Jetson Nano
  • Onboard ADS1256, 8ch 24bit high-precision ADC (4ch differential input), 30ksps sampling rate
  • Onboard DAC8552, 2ch 16bit high-precision DAC
  • Onboard input interface via pinheaders, for connecting analog signal, the pinout is compatible with Waveshare sensor interface standard, easy to connect various analog sensor modules
  • Onboard input/output interface via screw terminals, for connecting analog/digital signal
  • Features AD/DA detect circuit, easy for signal demonstration

Bộ sản phẩm bao gồm:

  • High-Precision AD/DA Board x 1
  • RPi screws pack (2pcs) x 1

Tài liệu:

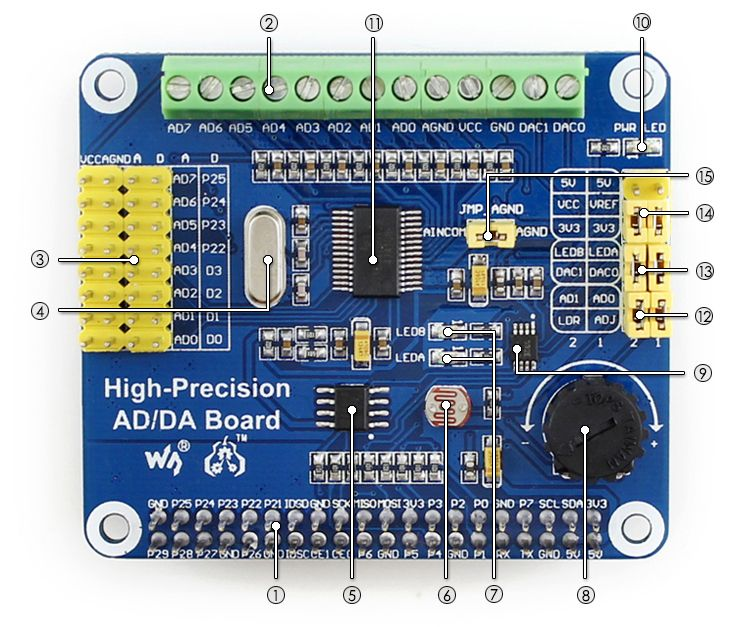

Mạch Waveshare Raspberry Pi High-Precision AD/DA Expansion Board

  1. Raspberry Pi GPIO interface : for connecting with the Pi
  2. AD/DA input/output : screw terminals
  3. AD input : pinheaders, the pinout is compatible with Waveshare sensor interface standard, easy to connect various analog sensor modules
  4. 7.68M crystal
  5. LM285-2.5 : provides reference voltage for the ADC chip
  6. Photo resistor
  7. LED output indicator
  8. 10K potentiometer
  9. DAC8552 : 16bit high-precision DAC, 2ch
  10. Power indicator
  11. ADS1256 : 24bit high-precision ADC, 8ch (4ch differential input)
  12. ADC testing jumper
  13. DAC testing jumper
  14. Power selection jumper
  15. ADC reference ground configuration : when AD single inputted, the AINCOM is reference terminal, can be connected to GND or external reference voltage

Mạch Waveshare Raspberry Pi High-Precision AD/DA Expansion Board

Mạch Waveshare Raspberry Pi High-Precision AD/DA Expansion Board
