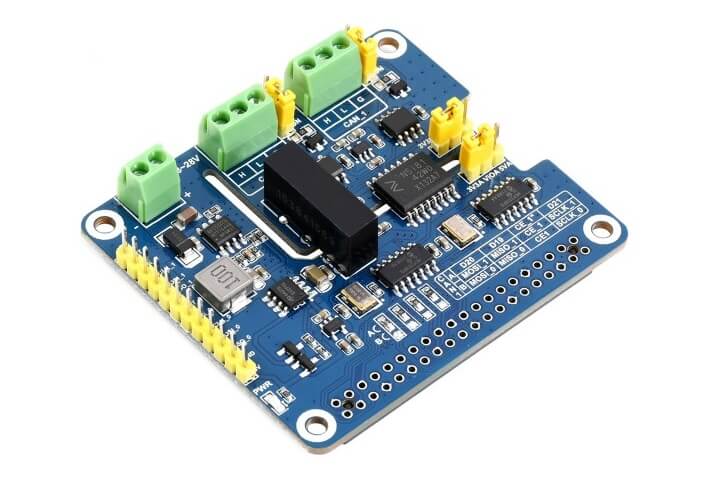

Waveshare 2-Channel Isolated CAN FD Expansion HAT for Raspberry Pi, Multi Protections

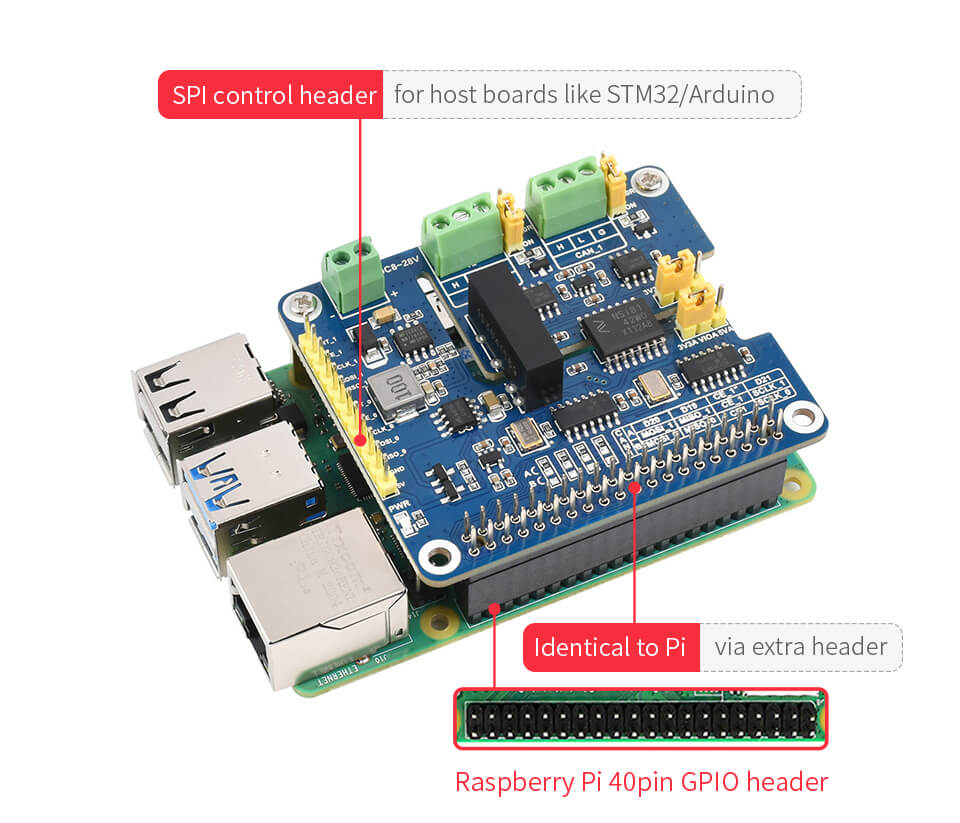

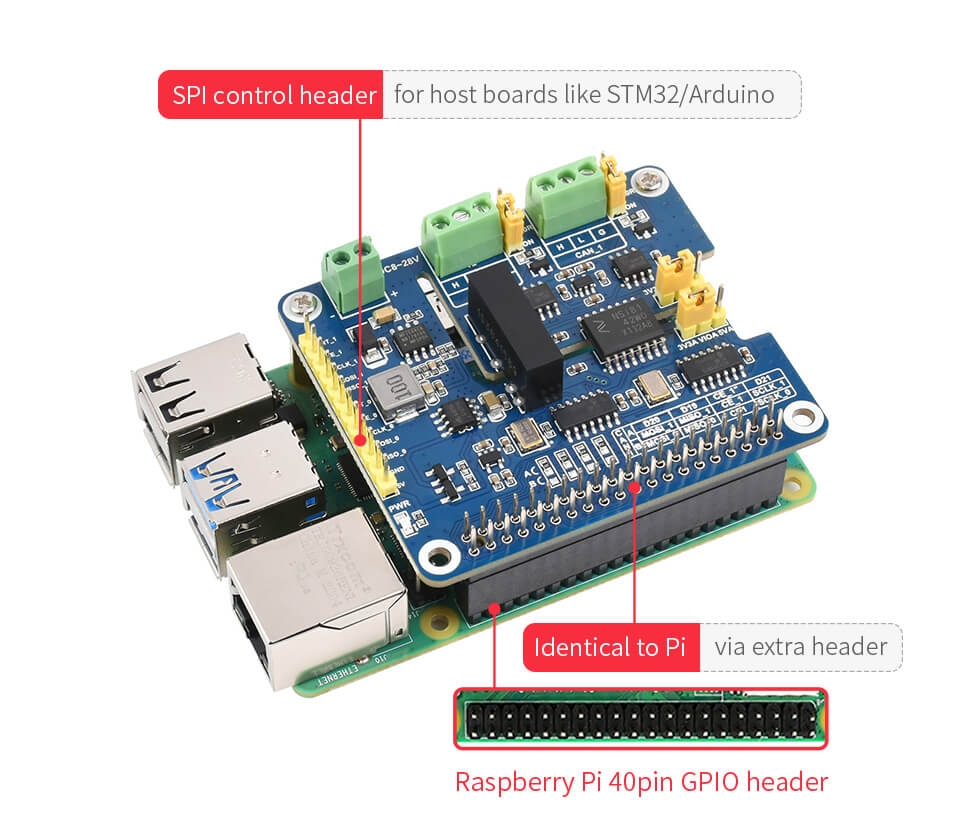

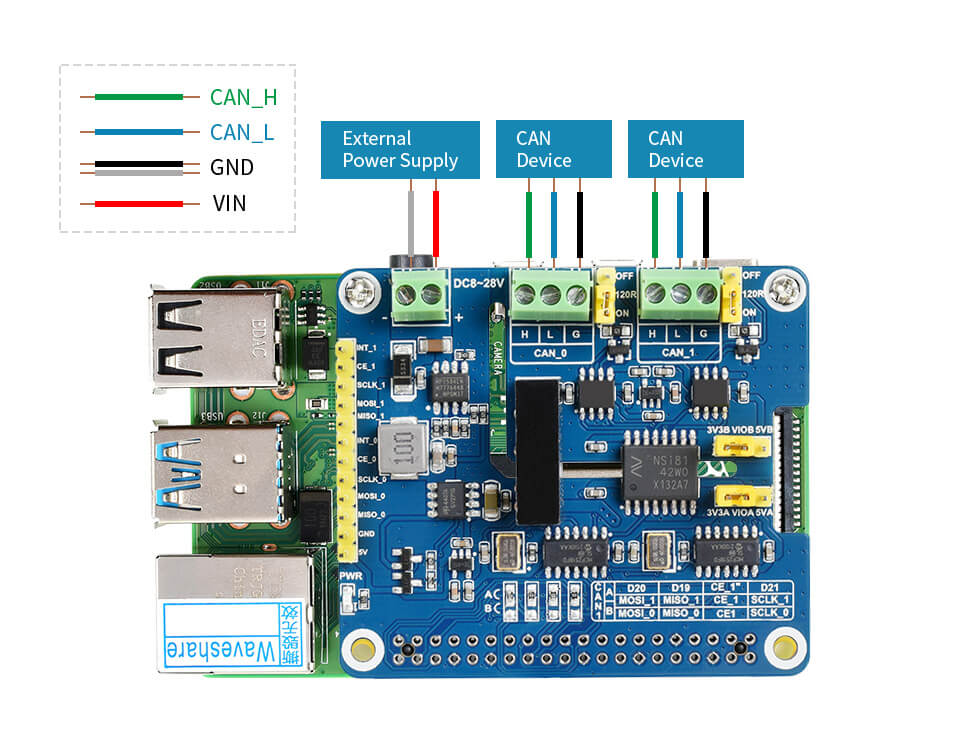

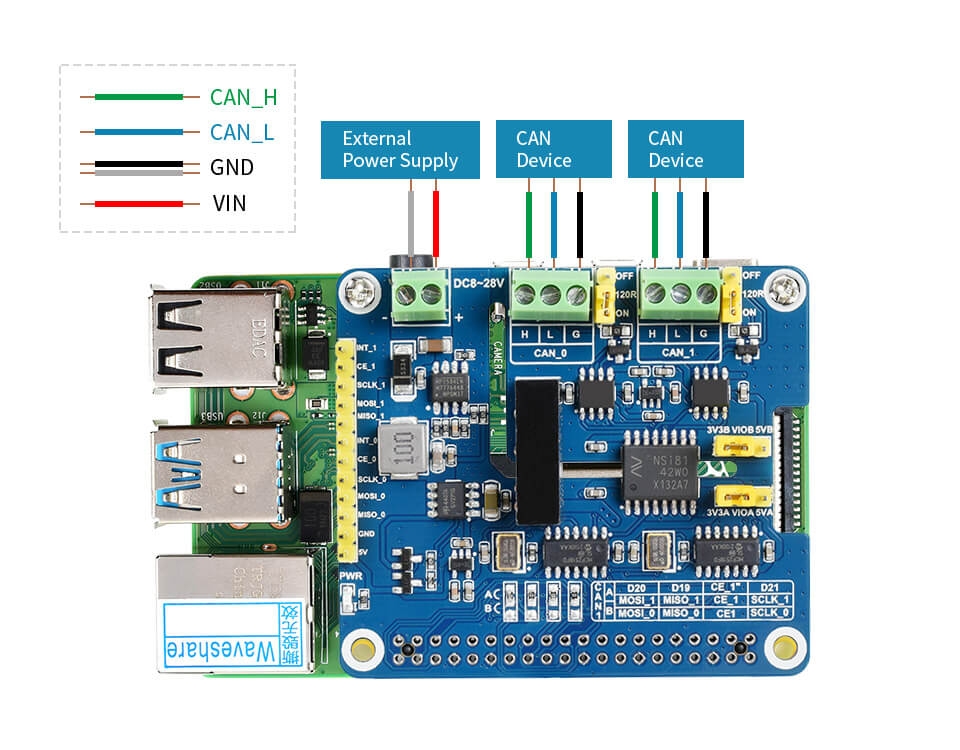

Waveshare 2-Channel Isolated CAN FD Expansion HAT for Raspberry Pi là mạch mở rộng 2 kênh CAN FD dành cho Raspberry Pi, hỗ trợ cả CAN 2.0 và CAN FD (Flexible Data-rate), giúp Raspberry Pi dễ dàng giao tiếp với các thiết bị công nghiệp, hệ thống ô tô, robot và tự động hóa thông qua mạng CAN tốc độ cao. Mạch sử dụng 02 bộ điều khiển CAN MCP2518FD kết hợp với bộ thu phát CAN, mang đến khả năng truyền nhận dữ liệu ổn định và tốc độ cao hơn so với CAN truyền thống. Sản phẩm được thiết kế theo chuẩn Raspberry Pi HAT, tương thích với các bo mạch Raspberry Pi có header GPIO 40 chân và cũng có thể sử dụng với Jetson Nano hoặc các vi điều khiển như STM32, Arduino thông qua các chân SPI được đưa ra ngoài.

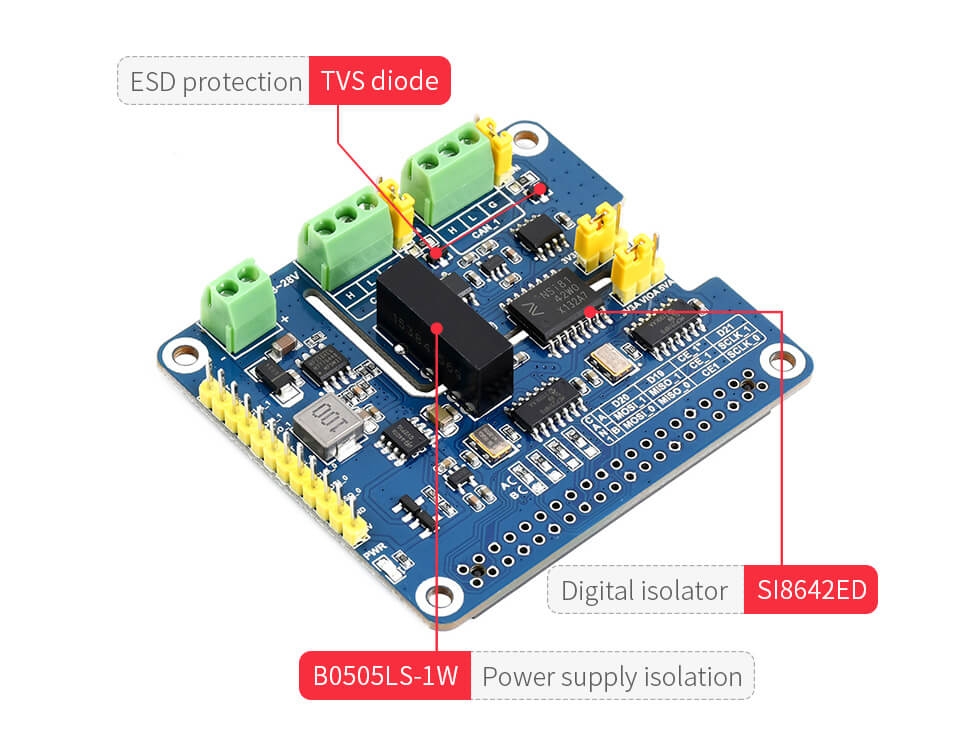

Để đảm bảo hoạt động ổn định trong môi trường công nghiệp, Waveshare 2-Channel Isolated CAN FD Expansion HAT for Raspberry Pi được tích hợp cách ly điện 5KV, chống sét lan truyền 500W, bảo vệ ESD, bảo vệ ngắn mạch, cùng khả năng lựa chọn mức logic 3.3V hoặc 5V và bật/tắt điện trở kết thúc 120Ω bằng jumper. Ngoài ra, mạch còn hỗ trợ ghép tầng nhiều HAT, cho phép mở rộng lên đến 4 kênh CAN (hoặc nhiều hơn với phiên bản mới của phần cứng).

Đây là giải pháp lý tưởng cho các ứng dụng Robot, AGV, BMS, PLC, Industrial Automation, Automotive, CAN Gateway, IoT Gateway và hệ thống điều khiển công nghiệp.

THÔNG SỐ KỸ THUẬT

• Model: 2-CH CAN FD HAT
• SKU: 17075
• Thương hiệu: Waveshare
• Chuẩn HAT: Raspberry Pi HAT
• Thiết bị tương thích:
  • Raspberry Pi chuẩn 40PIN GPIO
  • Jetson Nano
  • STM32, Arduino (qua SPI)
• Số kênh CAN: 2
• Chuẩn CAN hỗ trợ:
  • CAN 2.0
  • CAN FD (Flexible Data-rate)

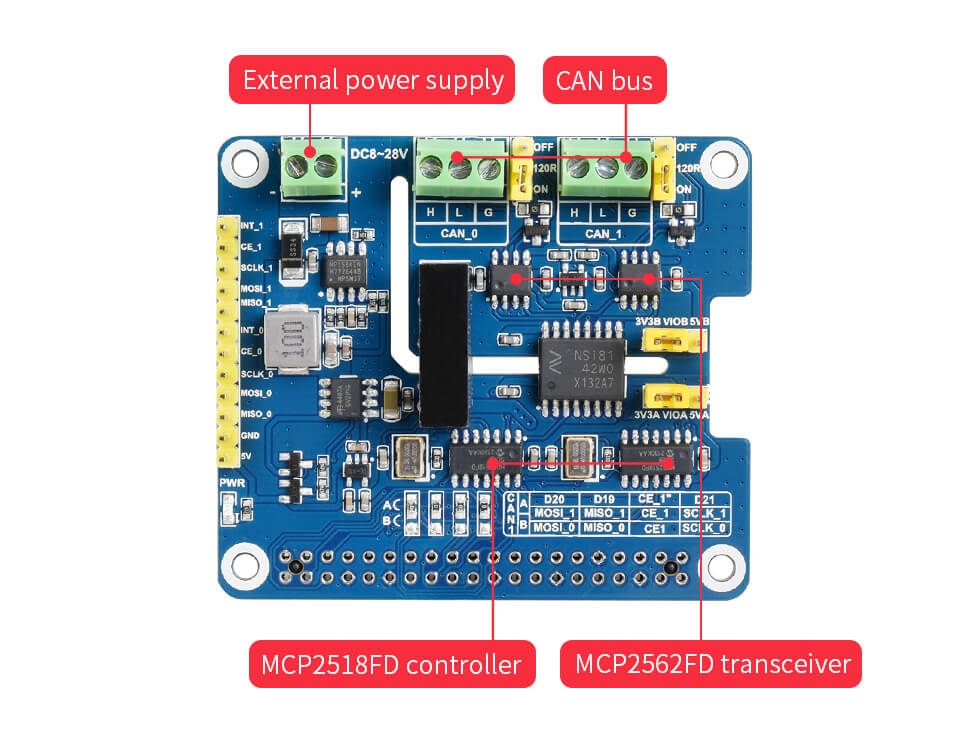

• Bộ điều khiển CAN: 2 × MCP2518FD

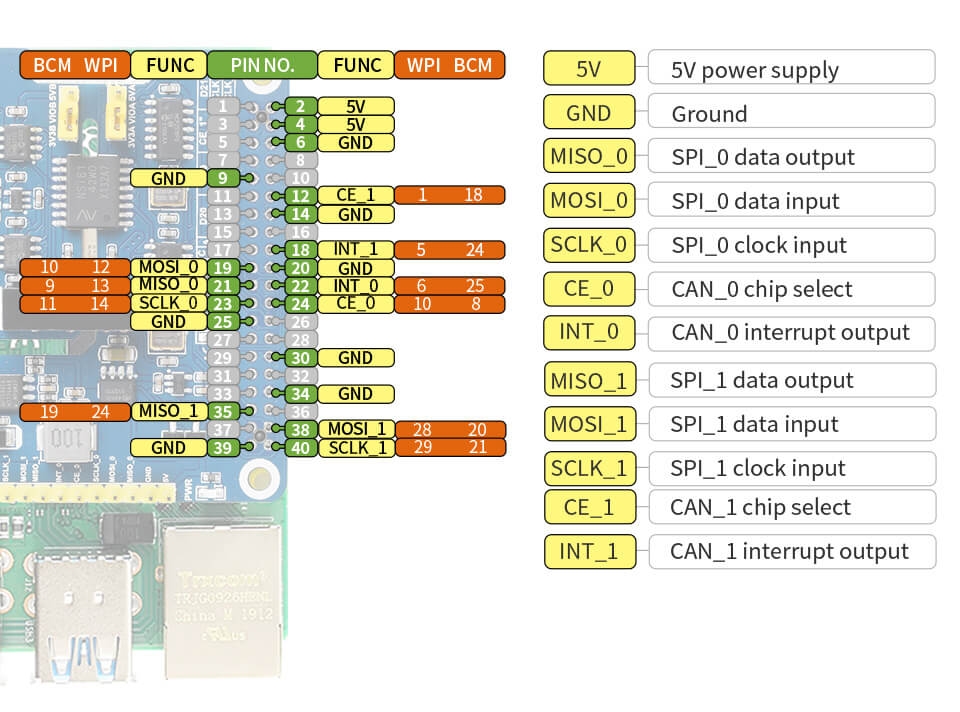

• Giao tiếp điều khiển: SPI
• Điện áp cấp qua terminal: DC 8 ~ 28V
• Điện áp hoạt động: 5VDC

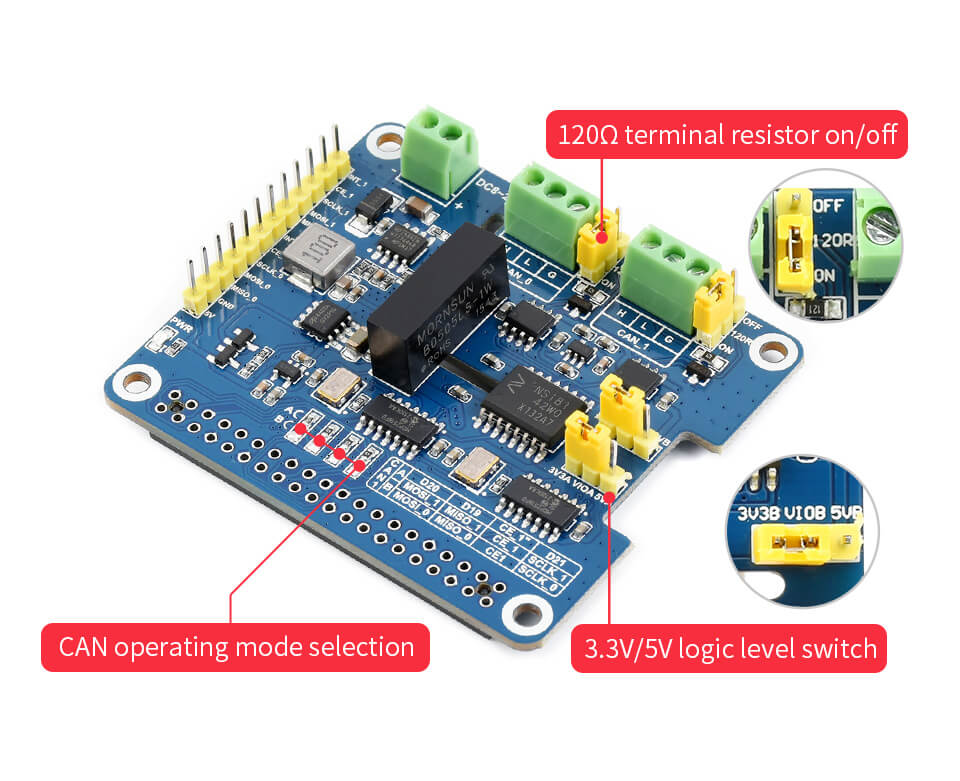

• Mức logic: 3.3V / 5V (chọn bằng Jumper)
• Điện áp cách ly: 5KV
• Bảo vệ:
  • Cách ly điện (Electrical Isolation)
  • Chống sét lan truyền 500W
  • Chống tĩnh điện (ESD Protection)
  • Bảo vệ ngắn mạch
• Điện trở kết thúc CAN: 120Ω (có thể bật/tắt bằng Jumper)
• Khả năng mở rộng: Hỗ trợ ghép tầng nhiều HAT

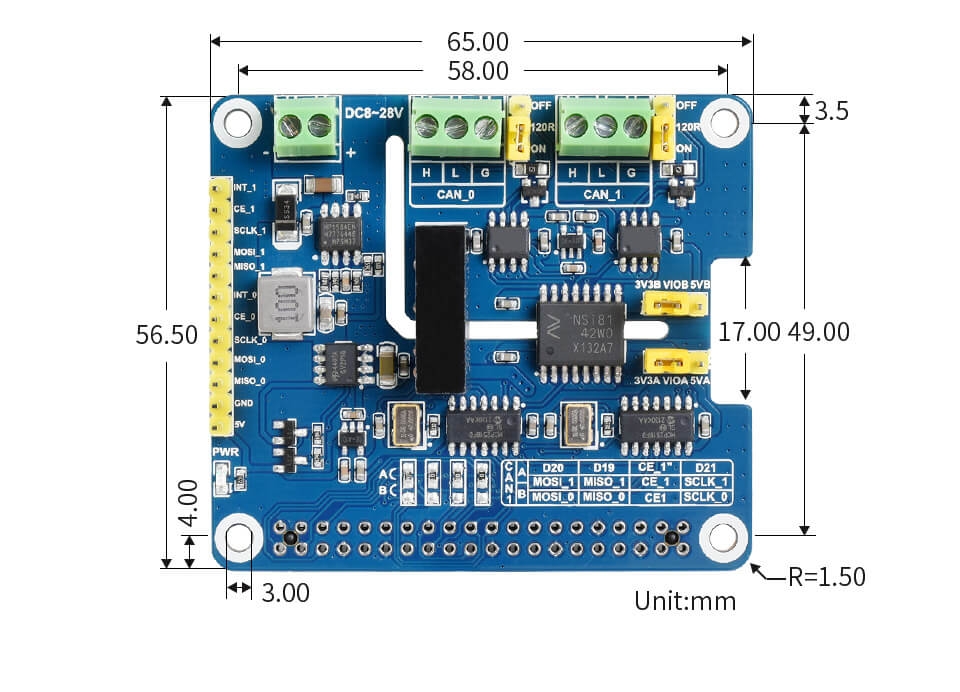

• Kích thước: 65 × 56.5mm
• Ứng dụng:
  • Robot
  • AGV/AMR
  • Ô tô
  • Tự động hóa công nghiệp
  • PLC
  • BMS
  • CAN Gateway
  • IoT Gateway
  • Hệ thống điều khiển công nghiệp

BỘ SẢN PHẨM BAO GỒM

1. 2-CH CAN FD HAT x1
2. 2×20PIN female header x1
3. Standoffs pack (2pcs) x1
