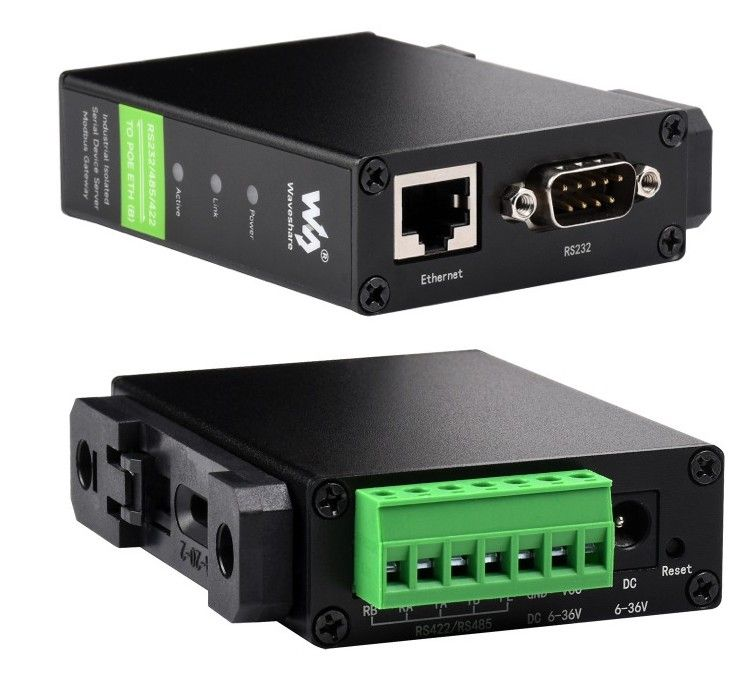

Waveshare RS232/485/422 to RJ45 PoE Ethernet (B) Module, TCP/IP to serial

Waveshare RS232/485/422 to RJ45 PoE Ethernet (B) Module, TCP/IP to serial là bộ chuyển đổi giao tiếp công nghiệp tích hợp RS232 / RS485 / RS422 sang Ethernet, được thiết kế để kết nối các thiết bị giao tiếp Serial truyền thống với hệ thống mạng Ethernet. Thiết bị hoạt động như một Serial Server, Modbus Gateway, MQTT Gateway và bộ thu thập dữ liệu IoT, phù hợp cho các ứng dụng tự động hóa công nghiệp, giám sát thiết bị và hệ thống điều khiển từ xa.

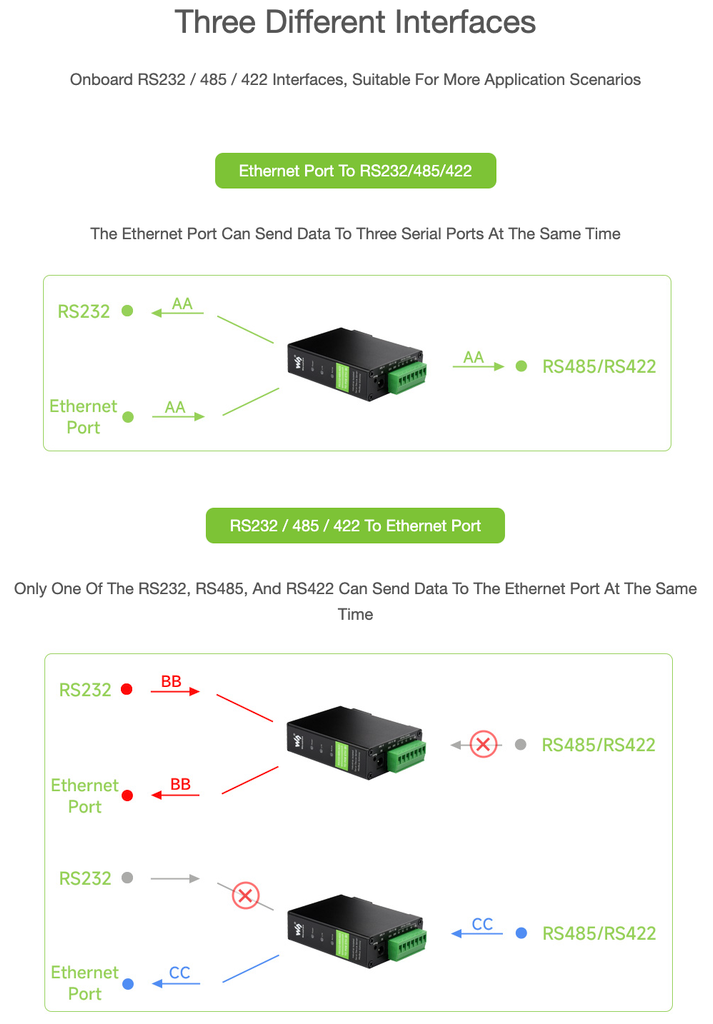

Waveshare RS232/485/422 to RJ45 PoE Ethernet (B) Module, TCP/IP to serial hỗ trợ truyền dữ liệu hai chiều trong suốt (Transparent Transmission) giữa giao tiếp RS232/RS485/RS422 và Ethernet, cho phép các thiết bị Serial có thể dễ dàng kết nối vào mạng LAN hoặc Internet mà không cần thay đổi phần cứng bên trong. Module hỗ trợ nhiều chế độ mạng như TCP Server, TCP Client, UDP, UDP Multicast, đáp ứng nhiều mô hình kết nối khác nhau trong hệ thống công nghiệp.

Phiên bản POE ETH (B) được trang bị cổng Ethernet hỗ trợ PoE chuẩn IEEE 802.3af, cho phép vừa truyền dữ liệu mạng vừa cấp nguồn qua cùng một dây cáp Ethernet, giúp đơn giản hóa việc triển khai tại các vị trí khó cấp nguồn như tủ điều khiển, nhà máy, hệ thống giám sát ngoài trời. Ngoài ra thiết bị vẫn hỗ trợ cấp nguồn ngoài qua cổng DC và terminal block.

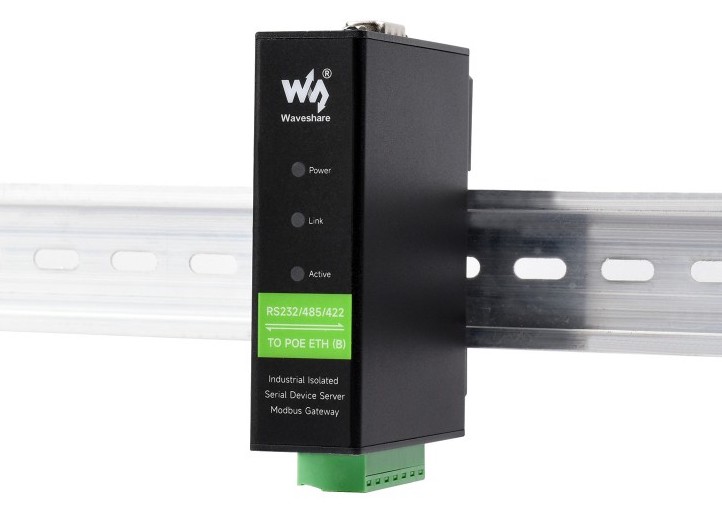

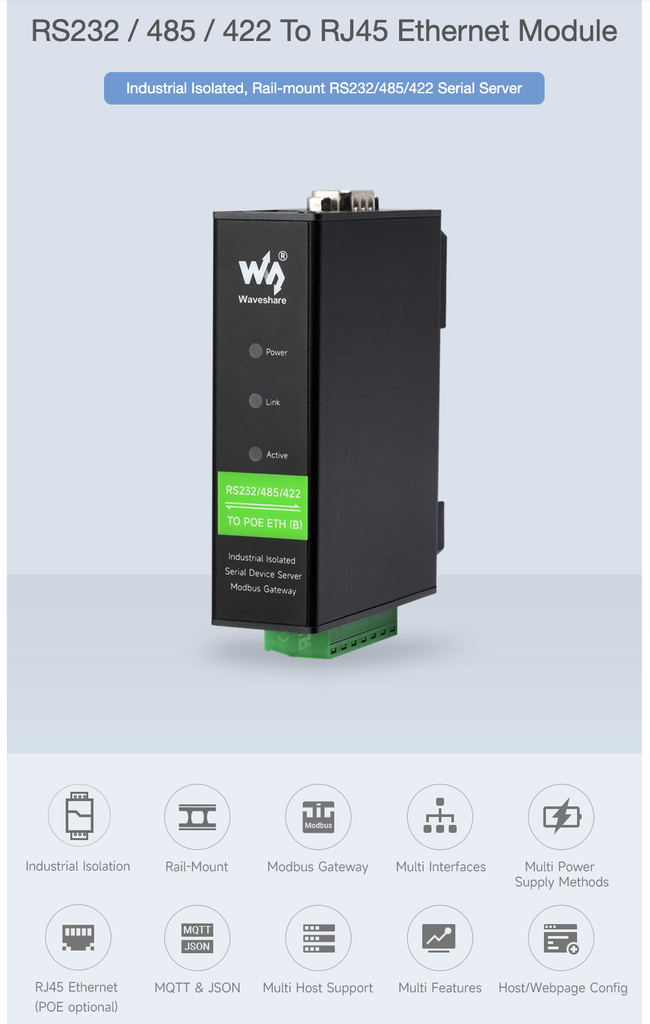

Waveshare RS232/485/422 to RJ45 PoE Ethernet (B) Module, TCP/IP to serial được thiết kế theo tiêu chuẩn công nghiệp với khả năng cách ly nguồn và cách ly tín hiệu, bảo vệ chống xung điện, phù hợp cho các môi trường có nhiễu điện từ cao. Vỏ dạng lắp thanh DIN Rail nhỏ gọn giúp dễ dàng tích hợp vào tủ điện, hệ thống PLC, máy móc tự động hóa và các ứng dụng IoT công nghiệp.

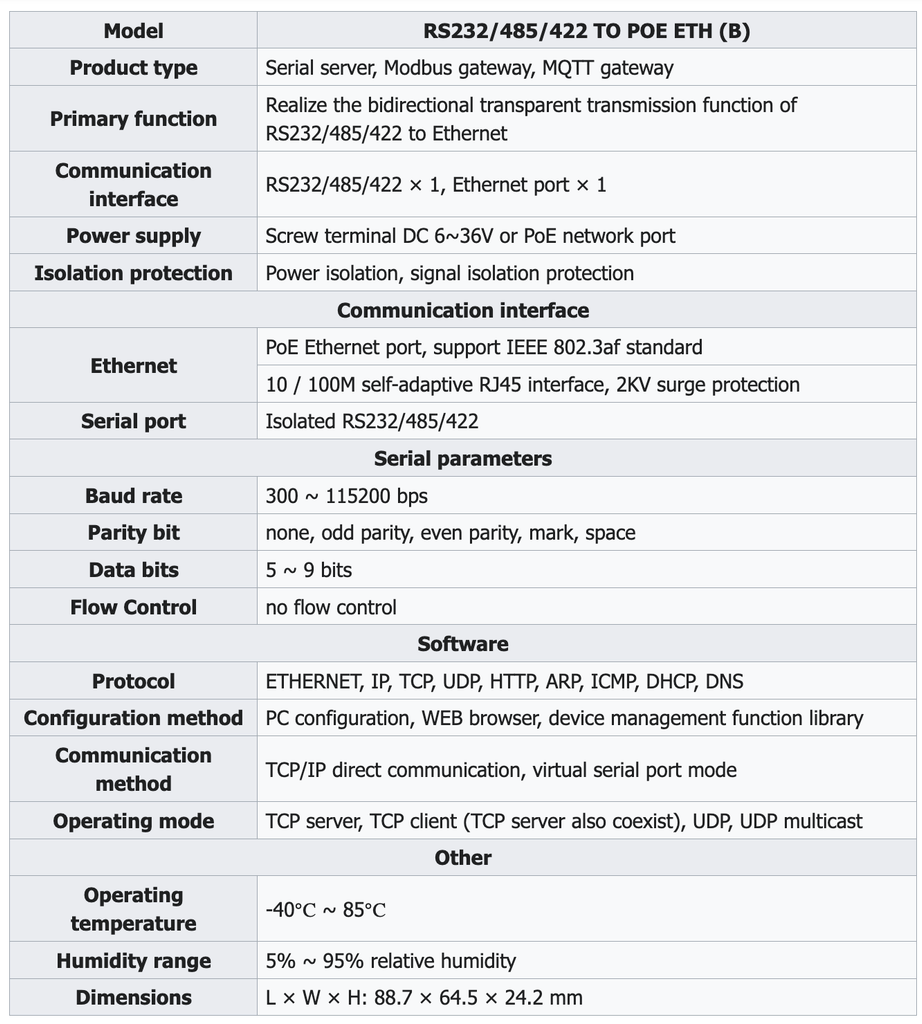

THÔNG SỐ KỸ THUẬT

• Model: RS232/485/422 TO POE ETH (B)
• SKU: 23626
• Thương hiệu: Waveshare
• Loại thiết bị:
  • Serial Server
  • Modbus Gateway
  • MQTT Gateway
  • IoT Gateway

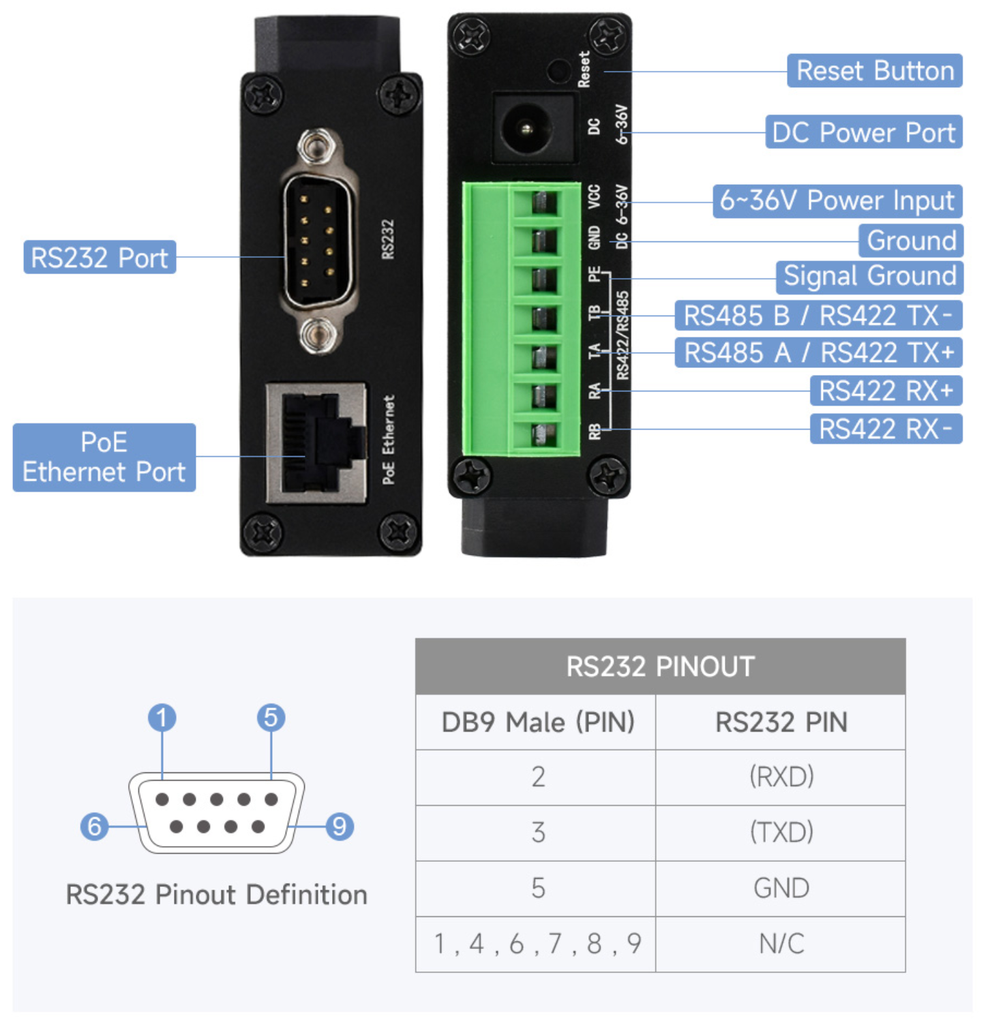

Giao tiếp Serial

• Chuẩn giao tiếp hỗ trợ:
  • RS232
  • RS485
  • RS422
• Số lượng cổng Serial: 1 × RS232/RS485/RS422
• Loại cách ly: Isolated RS232/RS485/RS422
• Baudrate: 300 ~ 115200bps
• Data Bit: 5 ~ 9 bit
• Parity:
  • None
  • Odd
  • Even
  • Mark
  • Space
• Flow Control: Không hỗ trợ

Giao tiếp Ethernet

• Cổng mạng: RJ45 Ethernet hỗ trợ PoE
• Chuẩn Ethernet:
  • 10/100Mbps Auto Negotiation
  • Auto MDI/MDIX
• PoE:
  • Hỗ trợ chuẩn IEEE 802.3af
  • Cho phép cấp nguồn qua Ethernet
• Bảo vệ Ethernet:
  • Chống xung điện áp 2KV Surge Protection

Chế độ hoạt động

• TCP Server
• TCP Client
• UDP
• UDP Multicast
• Virtual COM Mode
• TCP/IP Direct Communication

Giao thức hỗ trợ

• Ethernet
• IP
• TCP
• UDP
• HTTP
• ARP
• ICMP
• DHCP
• DNS

Chức năng Gateway

• RS232/485/422 ↔ Ethernet Transparent Transmission
• Modbus Gateway
• MQTT Gateway
• RS232/485/422 to JSON Data Acquisition

Cấu hình thiết bị

• Cấu hình bằng phần mềm trên PC
• Cấu hình thông qua Web Browser
• Hỗ trợ thư viện quản lý thiết bị cho phát triển ứng dụng

Nguồn cấp

• Nguồn DC: 6 ~ 36VDC
• Nguồn qua PoE: Ethernet PoE
• Cổng nguồn:
  • Terminal block
  • DC Jack 5.5 × 2.1mm

Bảo vệ

• Cách ly nguồn (Power Isolation)
• Cách ly tín hiệu (Signal Isolation)
• Bảo vệ chống xung điện
• Thiết kế công nghiệp chống nhiễu

Thông số vật lý

• Nhiệt độ hoạt động: -40°C ~ +85°C
• Độ ẩm hoạt động: 5% ~ 95% RH
• Kiểu lắp đặt: DIN Rail / Wall Mount
• Kích thước: 88.7 × 64.5 × 24.2mm

Ứng dụng

• Thu thập dữ liệu công nghiệp.
• Kết nối thiết bị RS232/RS485/RS422 lên mạng Ethernet.
• Modbus RTU ↔ Modbus TCP Gateway.
• PLC và hệ thống SCADA.
• Giám sát cảm biến công nghiệp.
• Đồng hồ đo điện, nước, năng lượng.
• IoT Gateway.
• Smart Factory.
• Hệ thống tự động hóa.
• Thiết bị điều khiển từ xa.

BỘ SẢN PHẨM BAO GỒM

1. RS232/485/422 TO POE ETH (B) x1

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG
