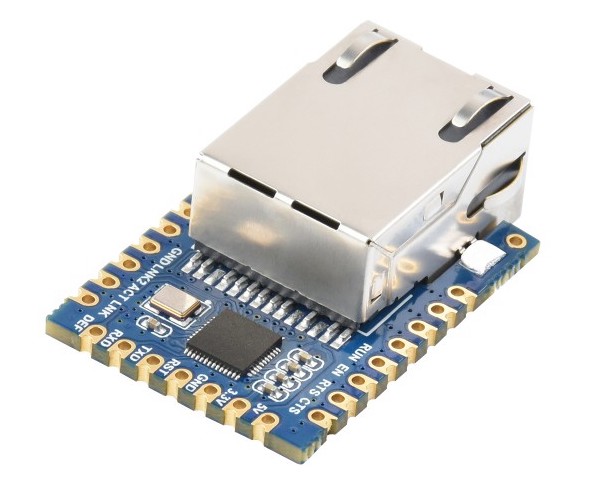

Waveshare TTL UART to Ethernet Mini Module, UART TO ETH (B), TCP/IP to Serial

Waveshare TTL UART to Ethernet Mini Module, UART TO ETH (B), TCP/IP to Serial là module chuyển đổi giao tiếp UART TTL sang Ethernet RJ45, giúp kết nối các thiết bị sử dụng giao tiếp Serial UART với mạng Ethernet có dây. Module cho phép truyền dữ liệu hai chiều trong suốt (Transparent Transmission) giữa UART và Ethernet, biến các thiết bị UART truyền thống trở thành thiết bị có khả năng kết nối mạng.

Waveshare TTL UART to Ethernet Mini Module, UART TO ETH (B), TCP/IP to Serial được thiết kế hướng đến các ứng dụng công nghiệp và IoT, có kích thước nhỏ gọn, dễ dàng tích hợp vào các thiết bị nhúng, hệ thống thu thập dữ liệu, Gateway IoT, thiết bị đo lường và các hệ thống điều khiển từ xa. Module có thể hoạt động như Serial Server, IoT Gateway, hỗ trợ các chế độ truyền thông mạng như TCP Server, TCP Client, UDP Server, UDP Client.

Waveshare TTL UART to Ethernet Mini Module, UART TO ETH (B), TCP/IP to Serial sử dụng bộ xử lý 32-bit tích hợp Ethernet MAC/PHY, hỗ trợ mạng 10/100Mbps Ethernet, tự động nhận dạng cáp mạng Auto-MDI/MDIX, hỗ trợ cấu hình thông số mạng thông qua Web Interface hoặc phần mềm cấu hình, giúp việc thiết lập địa chỉ IP, chế độ hoạt động và tham số UART trở nên đơn giản.

Waveshare TTL UART to Ethernet Mini Module, UART TO ETH (B), TCP/IP to Serial hỗ trợ mức logic UART 3.3V/5V, có các chân điều khiển mở rộng giúp dễ dàng nhúng vào các hệ thống sử dụng Arduino, STM32, ESP32, Raspberry Pi, PLC và nhiều nền tảng điều khiển khác. Ngoài truyền dữ liệu UART thông thường, thiết bị còn hỗ trợ các ứng dụng như Modbus Gateway, thu thập dữ liệu cảm biến, kết nối thiết bị công nghiệp lên mạng Ethernet.

THÔNG SỐ KỸ THUẬT

• Model: UART TO ETH (B)
• SKU: 24276
• Thương hiệu: Waveshare
• Loại sản phẩm: UART TTL to Ethernet Converter
• Chip xử lý: 32-bit ARM Cortex-M0
• Giao tiếp mạng:
  • Ethernet RJ45
  • 10/100Mbps
  • Auto-MDI/MDIX
  • Full-duplex / Half-duplex
• Giao tiếp UART:
  • Chuẩn tín hiệu: TTL UART
  • Mức logic: 3.3V / 5V
  • Baudrate: 300bps ~ 921.6Kbps
  • Hỗ trợ truyền Full-duplex

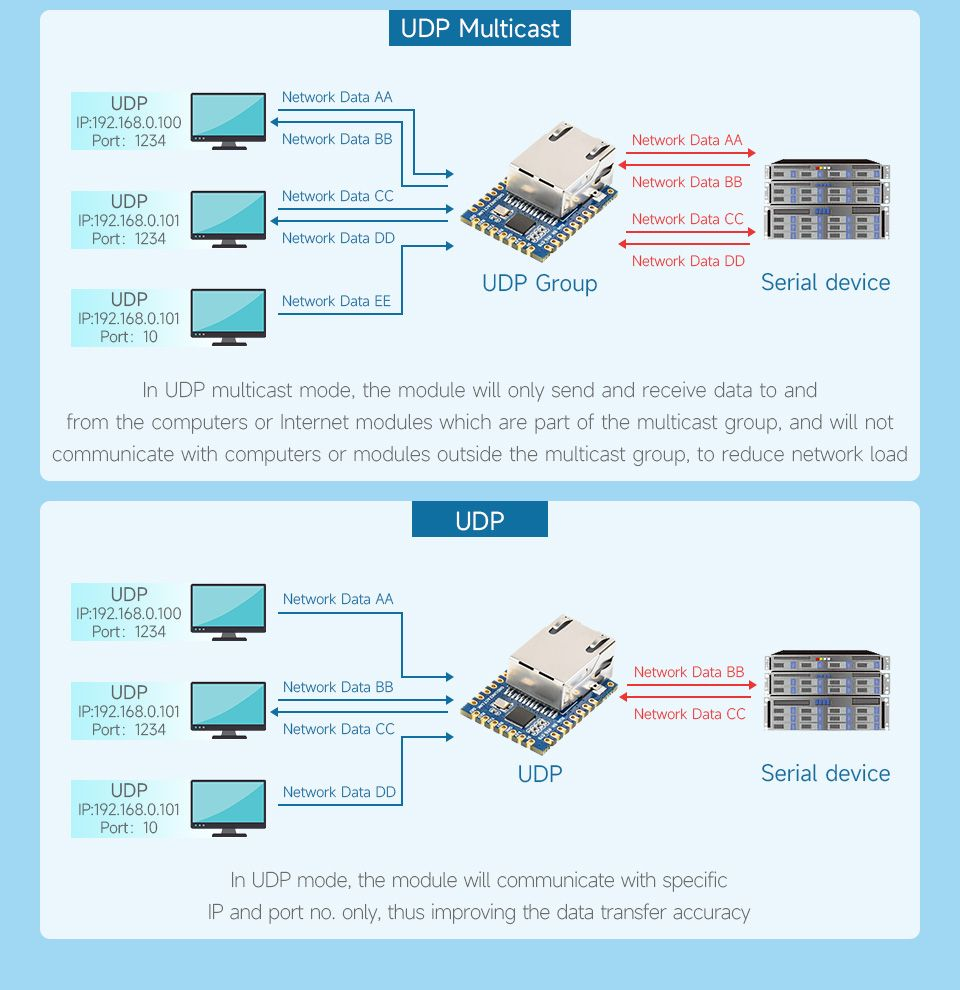

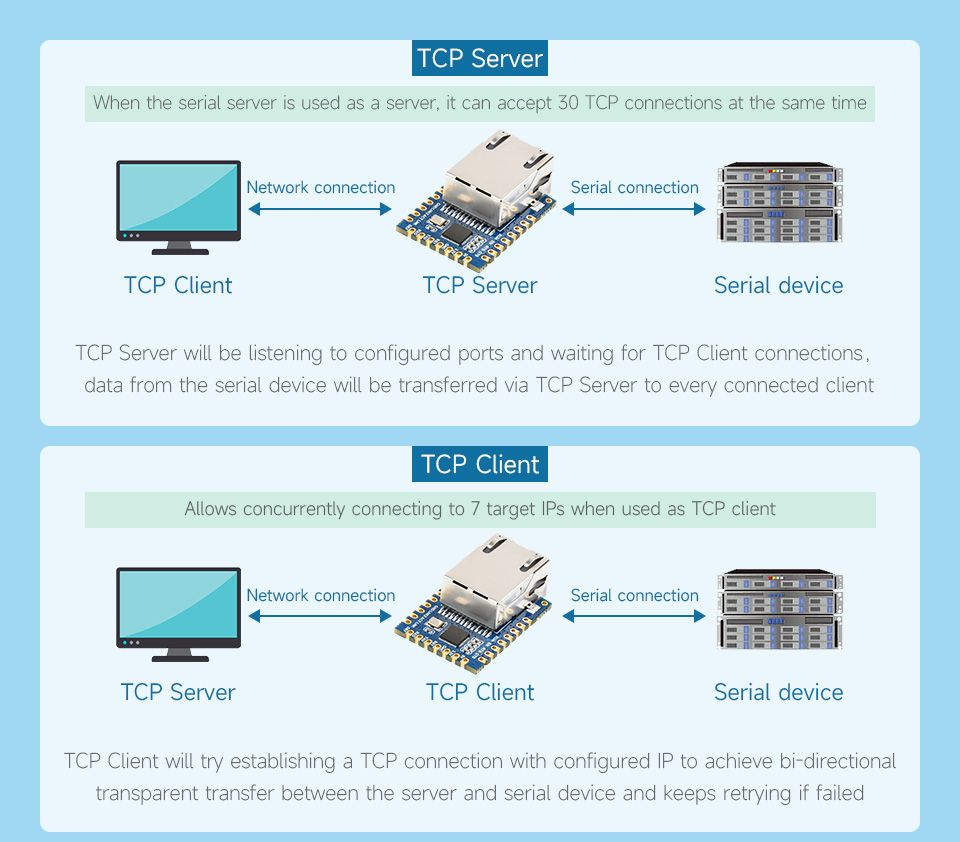

• Chế độ hoạt động mạng:
  • TCP Server
  • TCP Client
  • UDP Server
  • UDP Client
• Chế độ truyền dữ liệu:
  • UART ↔ Ethernet Transparent Transmission
  • Truyền dữ liệu hai chiều

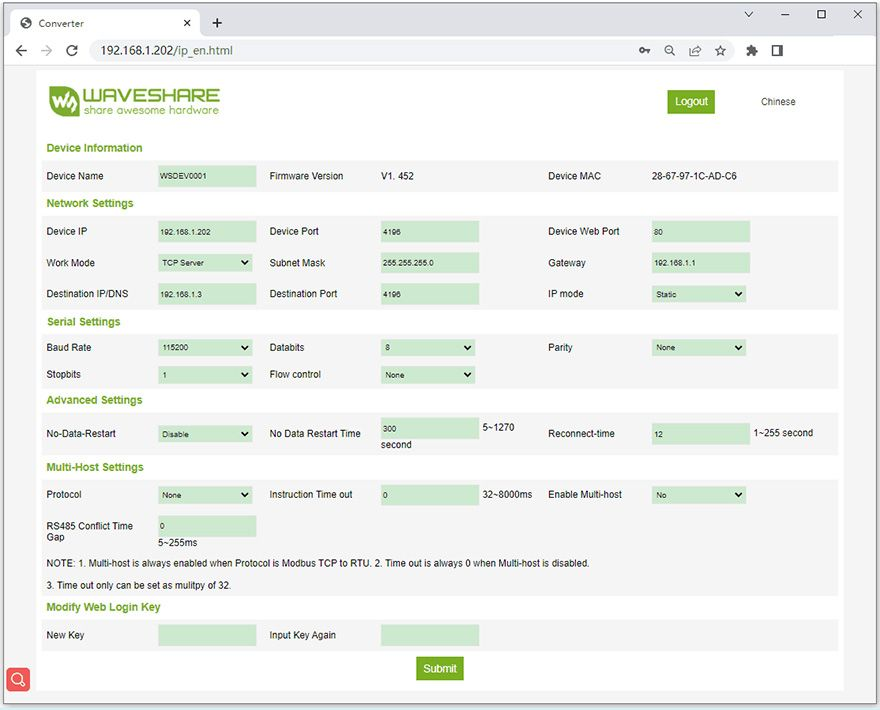

• Cấu hình thiết bị:
  • Web Configuration
  • UART AT Command
• Hỗ trợ giao thức:
  • TCP/IP
  • UDP
  • HTTPD
  • Modbus Gateway (tùy cấu hình)
• Điện áp hoạt động: 5VDC
• Dòng tiêu thụ: khoảng 140mA
• Nhiệt độ hoạt động: -40°C ~ +85°C
• Nhiệt độ lưu trữ: -55°C ~ +125°C
• Bảo vệ:
  • ESD Protection
  • Chống nhiễu EMC

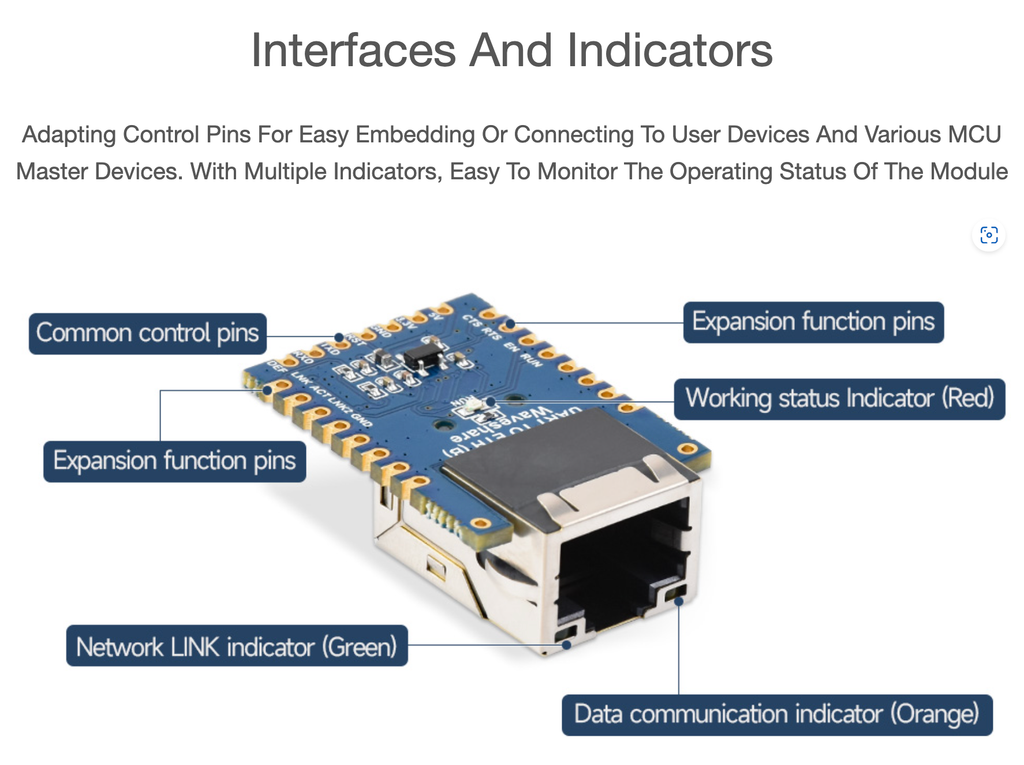

• LED trạng thái:
  • RUN: trạng thái hoạt động
  • LINK: trạng thái kết nối Ethernet
  • ACT: trạng thái truyền dữ liệu
  • TX/RX: trạng thái UART
• Kích thước: 53 × 22mm

BỘ SẢN PHẨM BAO GỒM

1. UART TO ETH (B) x1
2. 10PIN Black pinheader (2PCS) x1
