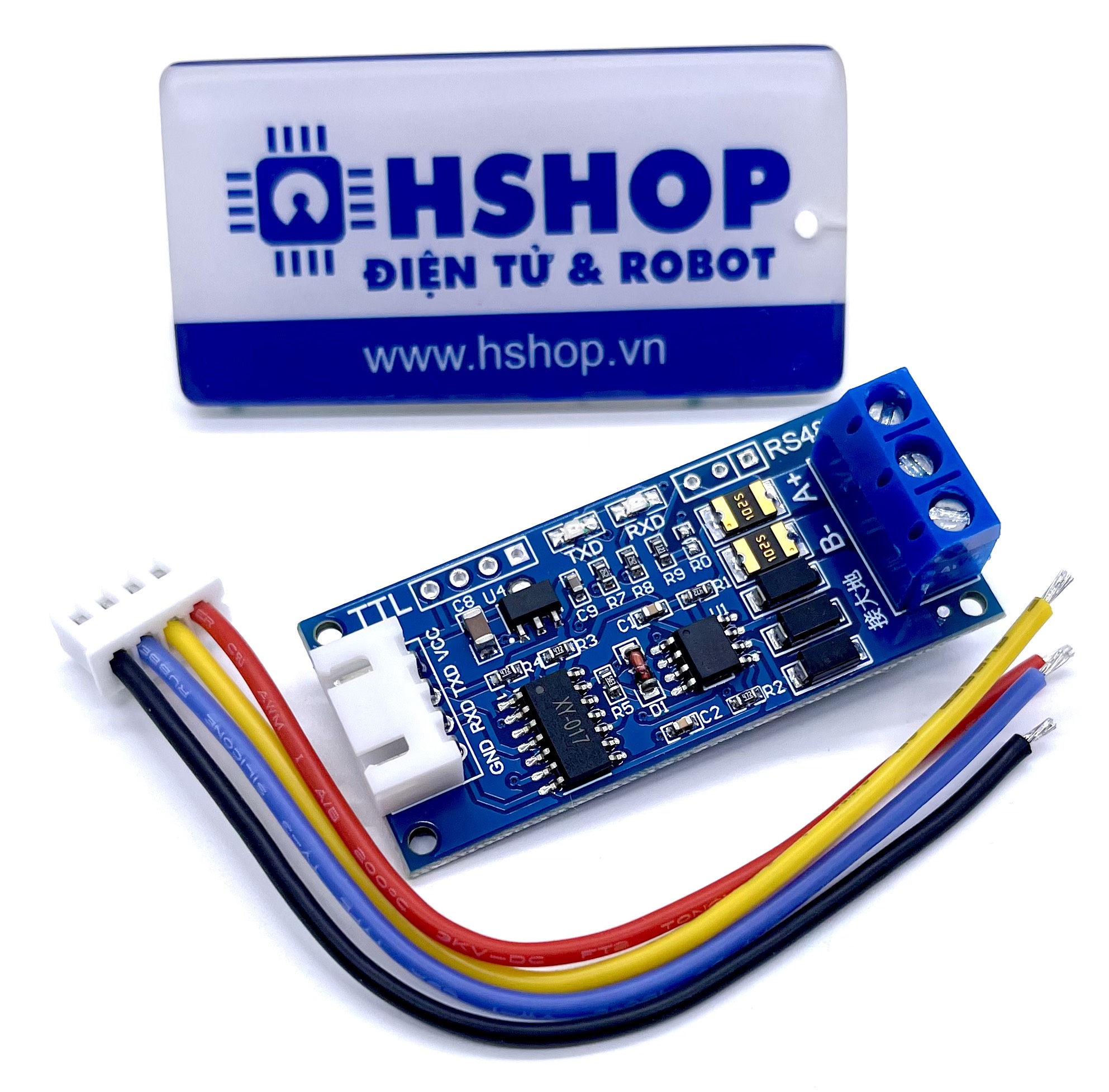

Mạch chuyển giao tiếp UART TTL to RS485 V3

Loại: Default
Thương hiệu: Import
Tình trạng: Còn hàng
Mã sản phẩm: HS0660
Giá bán:
63.000₫

Cam kết

  • Kiểm tra sản phẩm trước khi bán Kiểm tra sản phẩm trước khi bán
  • Tư vấn tận tâm Tư vấn tận tâm
  • Vận chuyển nhanh chóng Vận chuyển nhanh chóng
  • Bảo hành trách nhiệm Bảo hành trách nhiệm

Khuyến mại

  • Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các  đơn hàng nặng trên 500g)Miễn phí Giao hàng thông thường (3-5 ngày) cho các đơn hàng thanh toán chuyển khoản trước, có trị giá > 2tr trên Toàn Quốc (ngoại trừ các đơn hàng nặng trên 500g)

Mạch chuyển giao tiếp UART TTL to RS485 V3 có thiết kế nhỏ gọn với các Connector hàn sẵn tiện dụng giúp bạn chuyển giao tiếp từ chuẩn giao tiếp UART TTL (Vi điều khiển, máy tính nhúng,...) sang chuẩn giao tiếp RS485 và ngược lại.

Mạch chuyển giao tiếp UART TTL to RS485 V3 được thiết kế với khả năng chống nhiễu cao, tích hợp các bộ đệm, Cầu chì tự phục hồi, Diod chống nhiễu giúp hệ thống chạy ổn định, an toàn hơn và không làm cháy board điều khiển trung tâm. Phần chân giao tiếp RS485 trên mạch có chân Mass, nếu hệ thống có đường đây mass tiếp đất thì có thể sử dụng để nối vào chân Mass này giúp tăng khả năng chống nhiễu và chống  sét.

Mạch hỗ trợ kết nối nhiều điểm RS485 trên đường Bus, mạch được thiết kế để các điểm có thể nối "nóng" mà không sợ hiện tượng module bị chết khi chưa ngắt đường truyền tổng.

Thông số kỹ thuật:

  • Điện áp hoạt động: 3 ~ 5VDC.
  • Điện áp giao tiếp TTL: 3 ~ 5VDC.
  • Khoảng cách truyền RS485 có thể lên đến 1km (khuyến nghị sử dụng dưới 800m và dây bus chuyên dụng cho RS485).
  • Chuẩn chân cắm TTL 2.54mm.
  • Có đèn led thông báo trạng thái truyền nhận RX và TX.

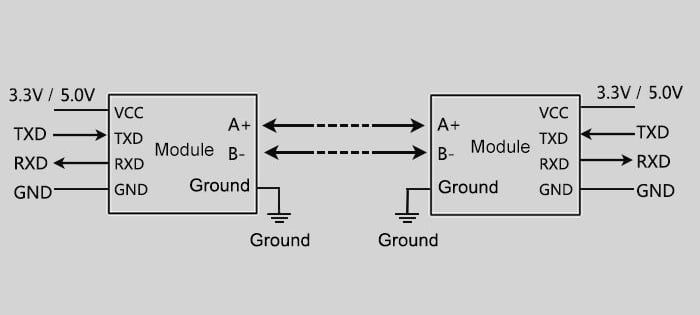

Lưu ý: TX của MCU kết nối với TX của Module, không đấu chéo.

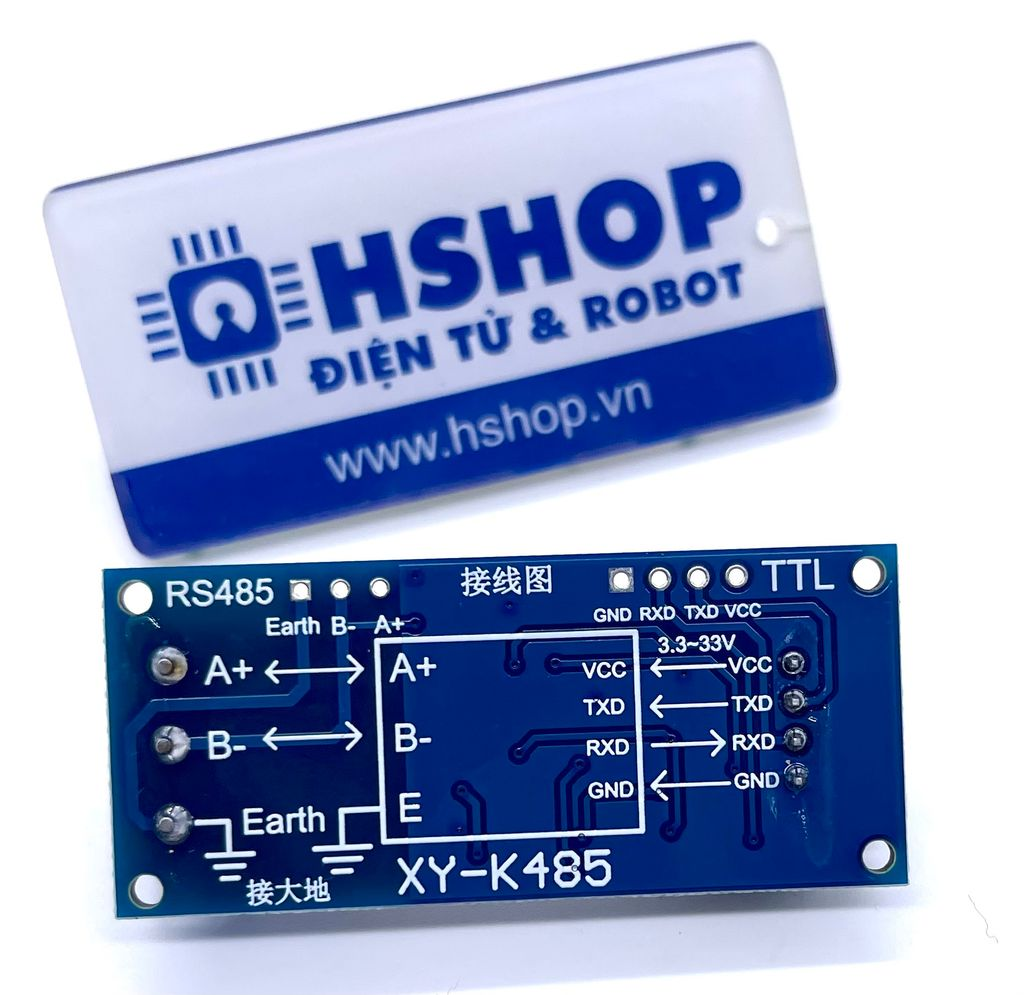

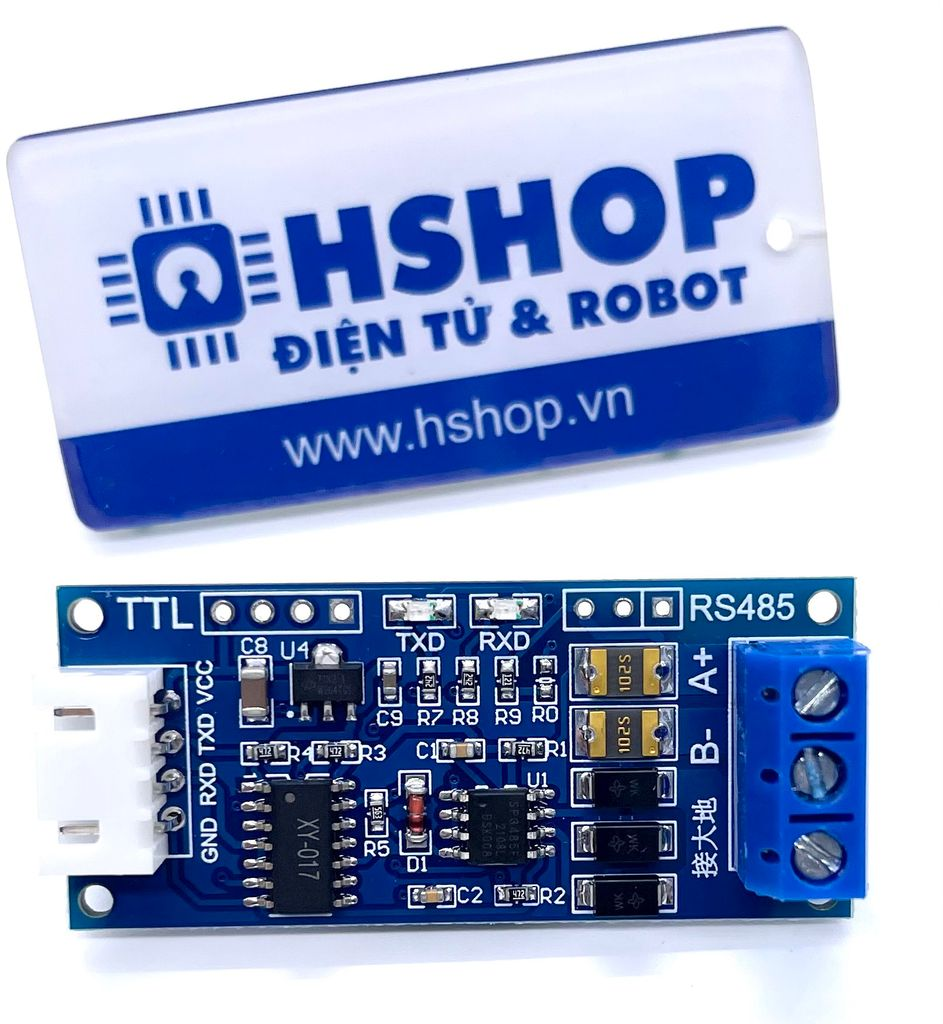

Mạch Chuyển Giao Tiếp UART TTL To RS485 V3

Mạch Chuyển Giao Tiếp UART TTL To RS485 V3
