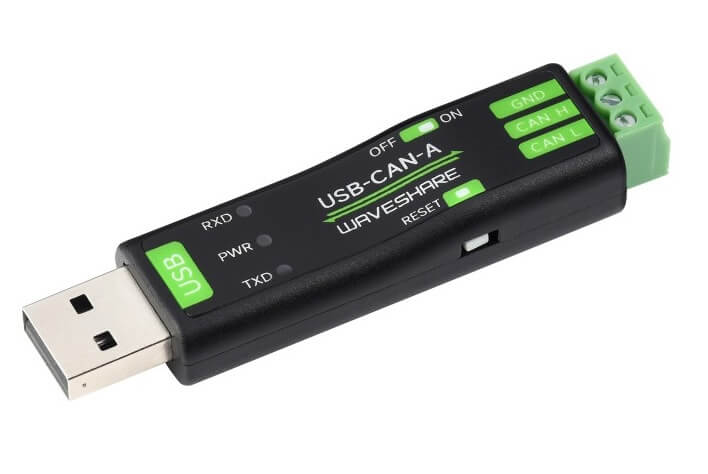

Waveshare USB to CAN Adapter Model A, USB-CAN-A, Multiple Working modes

Waveshare USB to CAN Adapter Model A, USB-CAN-A là bộ chuyển đổi USB sang CAN Bus sử dụng giải pháp STM32, cho phép máy tính giao tiếp với các thiết bị sử dụng chuẩn CAN 2.0A/B thông qua cổng USB. Thiết bị có thể hoạt động như một bộ chuyển đổi USB-CAN, bộ phân tích CAN Bus (CAN Analyzer) hoặc công cụ phục vụ phát triển, kiểm thử và giám sát mạng CAN trong các ứng dụng công nghiệp, ô tô, robot và tự động hóa.

Waveshare USB to CAN Adapter Model A, USB-CAN-A hỗ trợ CAN 2.0A (Standard Frame) và CAN 2.0B (Extended Frame) với tốc độ truyền có thể cấu hình từ 5Kbps đến 1Mbps. Thiết bị cung cấp 4 chế độ hoạt động gồm Normal, Loopback, Silent và Silent Loopback, đồng thời hỗ trợ nhiều chế độ gửi/nhận dữ liệu như gửi đơn, gửi định kỳ, gửi theo chu kỳ, lọc ID và tự động phản hồi theo ID cấu hình.

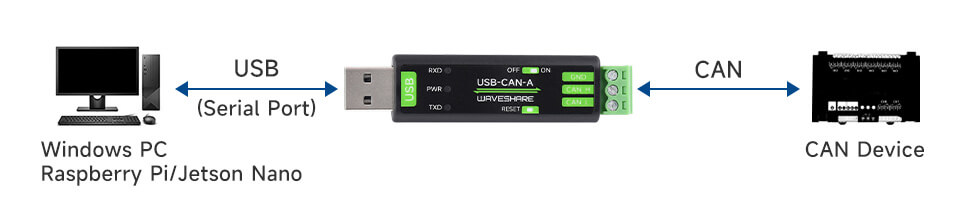

Thiết bị tương thích với Windows và Linux, bao gồm Raspberry Pi OS, Ubuntu trên Jetson Nano và các hệ thống Linux khác. Waveshare cũng cung cấp phần mềm cấu hình, thư viện và tài liệu giúp người dùng dễ dàng phát triển ứng dụng hoặc tích hợp vào các hệ thống hiện có.

THÔNG SỐ KỸ THUẬT

• Model: USB-CAN-A
• SKU: 23635
• Part Number: USB-CAN-A
• Thương hiệu: Waveshare
• Loại thiết bị: Bộ chuyển đổi USB sang CAN Bus

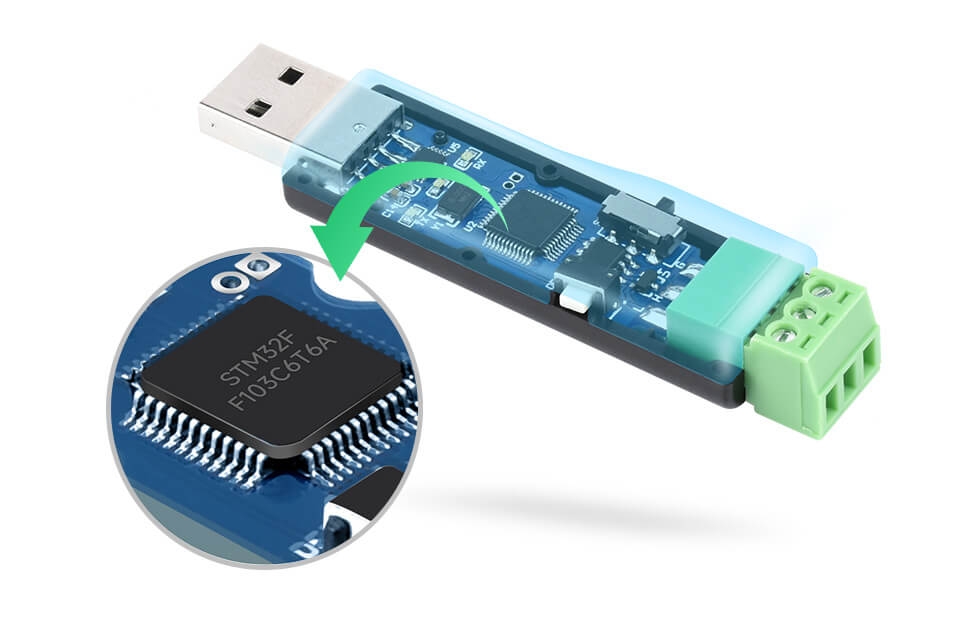

• Chip điều khiển: STM32
• Chuẩn CAN hỗ trợ:
  • CAN 2.0A (Standard Frame)
  • CAN 2.0B (Extended Frame)
• Giao tiếp máy tính: USB Type-A

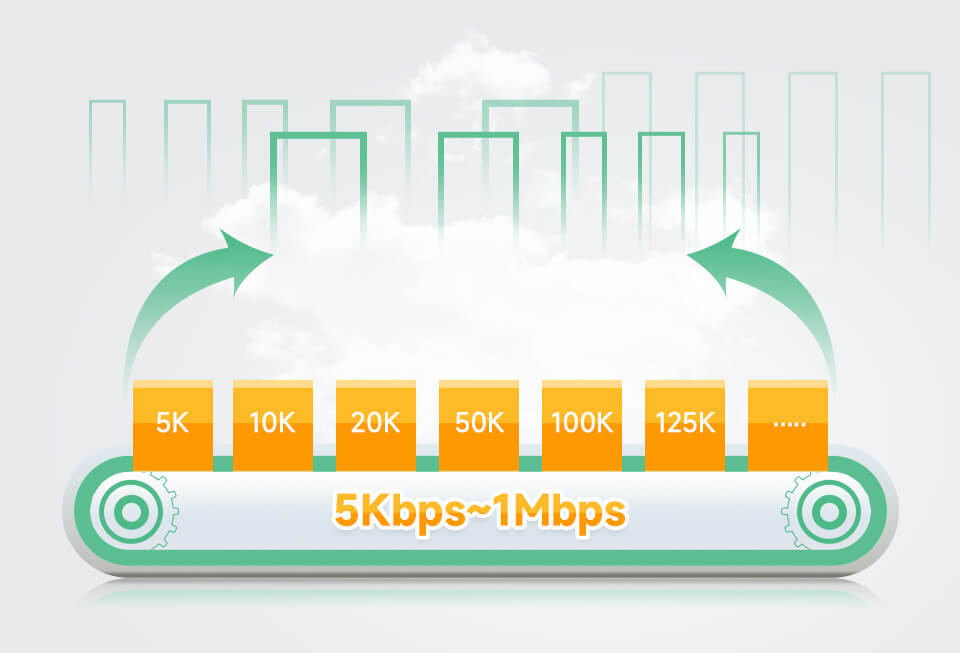

• Tốc độ CAN: 5Kbps ~ 1Mbps (cấu hình được)
• Tốc độ UART ảo: 9600 ~ 2000000bps

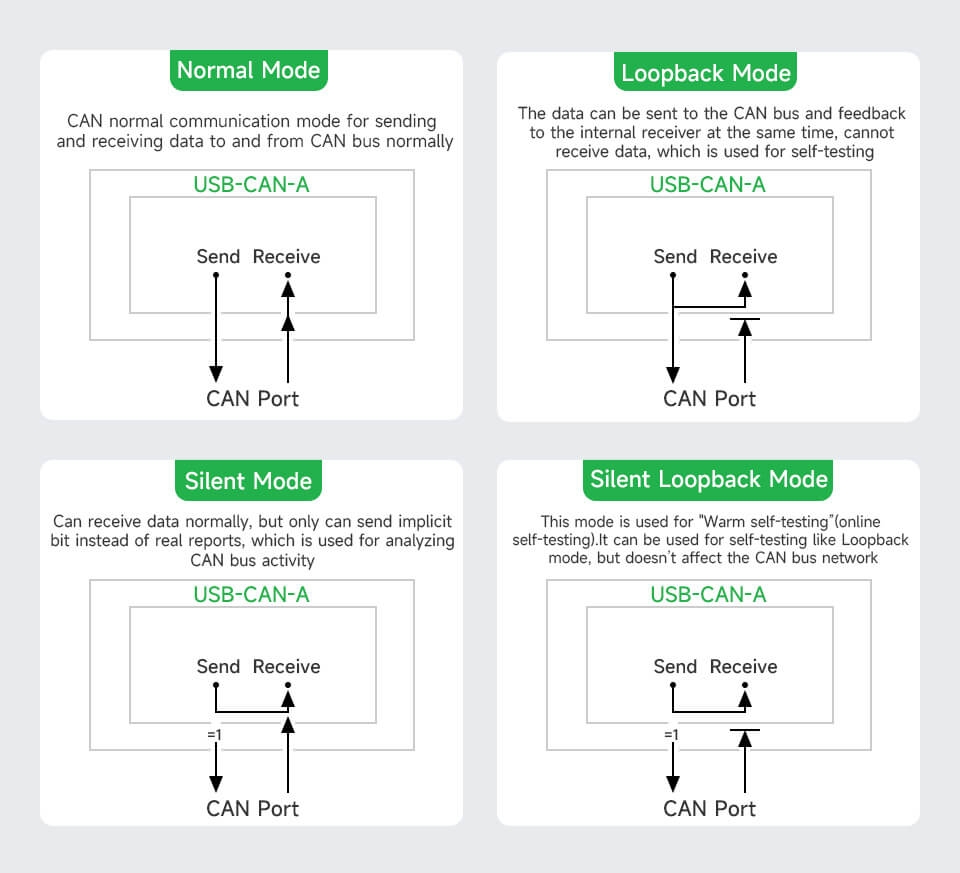

• Chế độ hoạt động:
  • Normal Mode
  • Loopback Mode
  • Silent Mode
  • Silent Loopback Mode
• Chế độ truyền dữ liệu:
  • Gửi đơn (Single Frame)
  • Gửi nhiều khung (Multiple Frames)
  • Gửi thủ công
  • Gửi định kỳ
  • Gửi theo chu kỳ
• Chế độ nhận dữ liệu:
  • Lọc theo ID
  • Tự động phản hồi theo ID cấu hình
• Lưu dữ liệu: Hỗ trợ xuất TXT và Excel
• Bảo vệ: TVS chống xung điện áp (Surge & Transient Protection)
• Hệ điều hành hỗ trợ:
  • Windows XP / 7 / 8 / 10 / 11
  • Raspberry Pi OS
  • Ubuntu (Jetson Nano)
  • Linux
• Phần mềm hỗ trợ: CAN Configuration Tool
• Hỗ trợ phát triển: Cung cấp giao thức và tài liệu cho phát triển thứ cấp
• Phụ kiện đi kèm:
  • USB-CAN-A
  • Cáp USB Type-A dài khoảng 1.2m
  • Tua vít
• Ứng dụng:
  • Phân tích CAN Bus
  • Kiểm thử thiết bị CAN
  • Ô tô và xe điện
  • Robot
  • PLC
  • Tự động hóa công nghiệp
  • Hệ thống điều khiển nhúng

BỘ SẢN PHẨM BAO GỒM

1. USB-CAN-A x1
2. USB Cable 1.5m x1
3. Screwdriver x1
