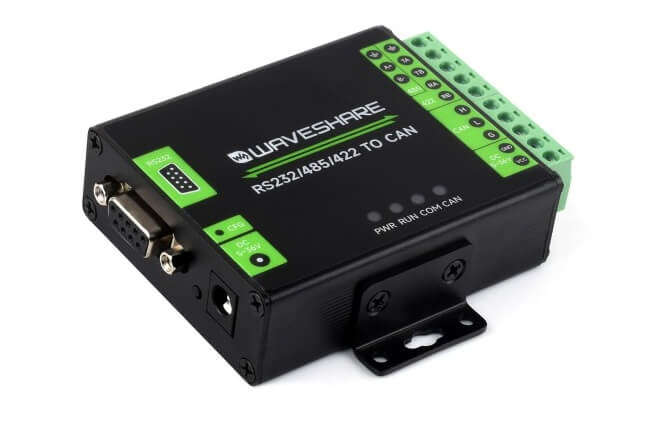

Bộ chuyển Waveshare RS232/485/422 To CAN Industrial Isolated Converter

Bộ chuyển Waveshare RS232/485/422 To CAN Industrial Isolated Converter có chức năng:

• Chuyển đổi tín hiệu giữa các chuẩn nối tiếp công nghiệp:
  • RS232 ↔ CAN
  • RS485 ↔ CAN
  • RS422 ↔ CAN
• Cách ly điện (Isolated): bảo vệ thiết bị khỏi nhiễu điện, xung áp và dòng ngược, giúp hệ thống hoạt động ổn định và an toàn trong môi trường công nghiệp.
• Thiết kế cấp công nghiệp: vỏ kim loại, độ bền cao, chống nhiễu, phù hợp hoạt động lâu dài.

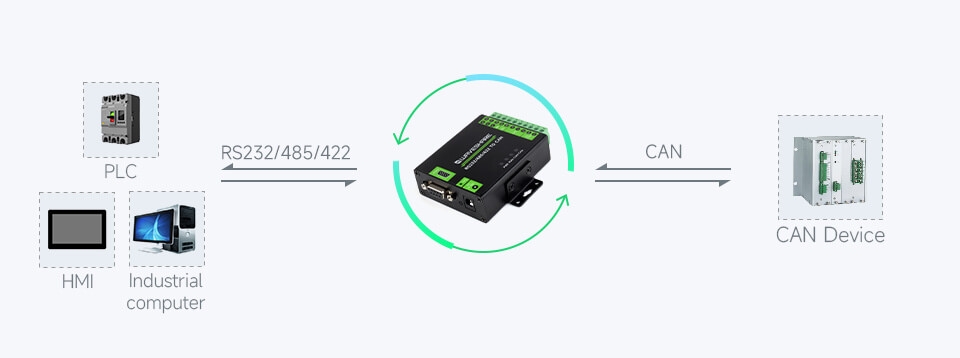

• Hỗ trợ nhiều chế độ giao tiếp cho phép các thiết bị dùng chuẩn RS232/485/422 dễ dàng kết nối và giao tiếp với mạng CAN-bus.

👉 Tóm gọn: Thiết bị này là bộ chuyển đổi công nghiệp cách ly, dùng để kết nối các thiết bị RS232/485/422 với mạng CAN, thích hợp cho IoT công nghiệp, tự động hóa, giám sát và điều khiển từ xa.

Thông số kỹ thuật:

• SKU: 26333
• Adopts SP3232EEN + SP485EEN chips, stable and high-speed communication, with better compatibility.

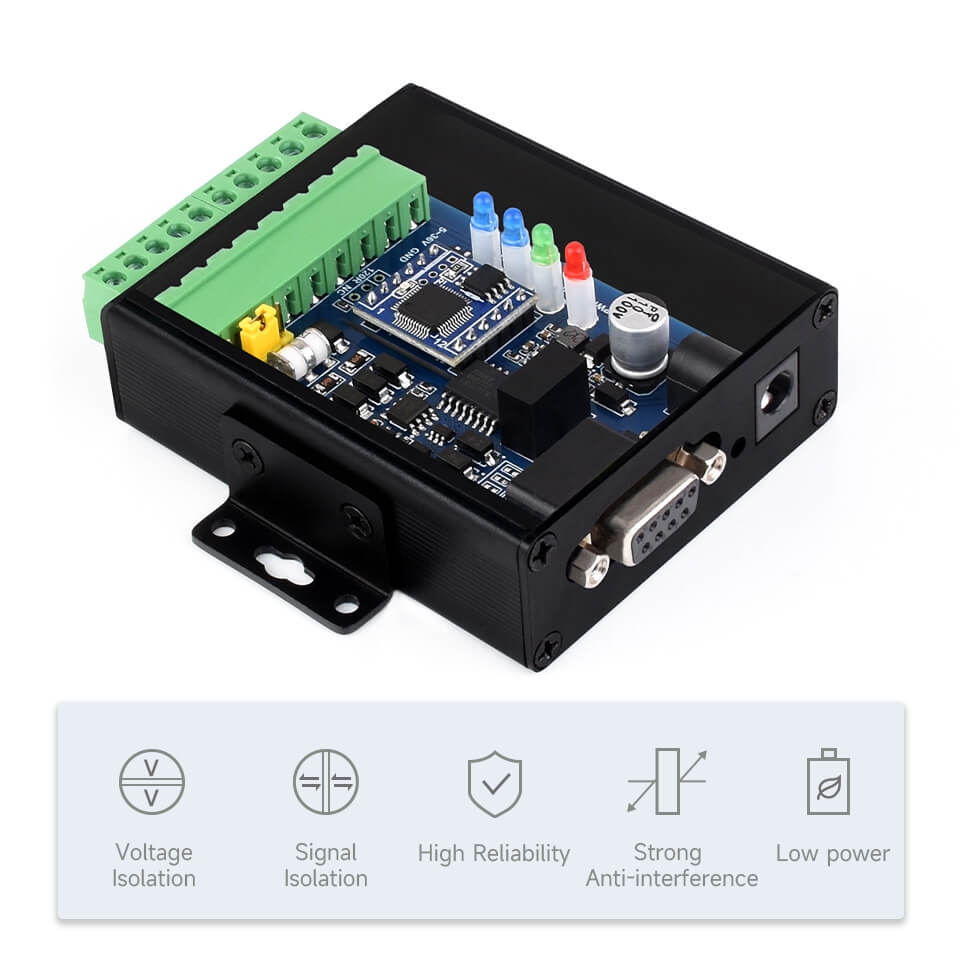

• Onboard unibody power supply isolation, provides stable isolated voltage and needs no extra power supply for the isolated terminal.
• Onboard unibody digital isolation, allows signal isolation, high reliability, strong anti-interference, and low power consumption.
• Compliant with CAN 2.0B (extended frame) specification, compatible with CAN 2.0A (standard frame) specification; Compliant with ISO 11898-1/2/3 standard.
• CAN baud rate: 10kbps~1000kbps, configurable CAN baud rate.
• High-speed conversion: At a serial port baud rate of 115200 and CAN rate of 250kbps, the CAN sending speed can reach up to 1270 extended frames per second（Close to the theoretical maximum of 1309 extended frames per second）.
• Supports data communication and conversion between RS232/485/422 and CAN interfaces.

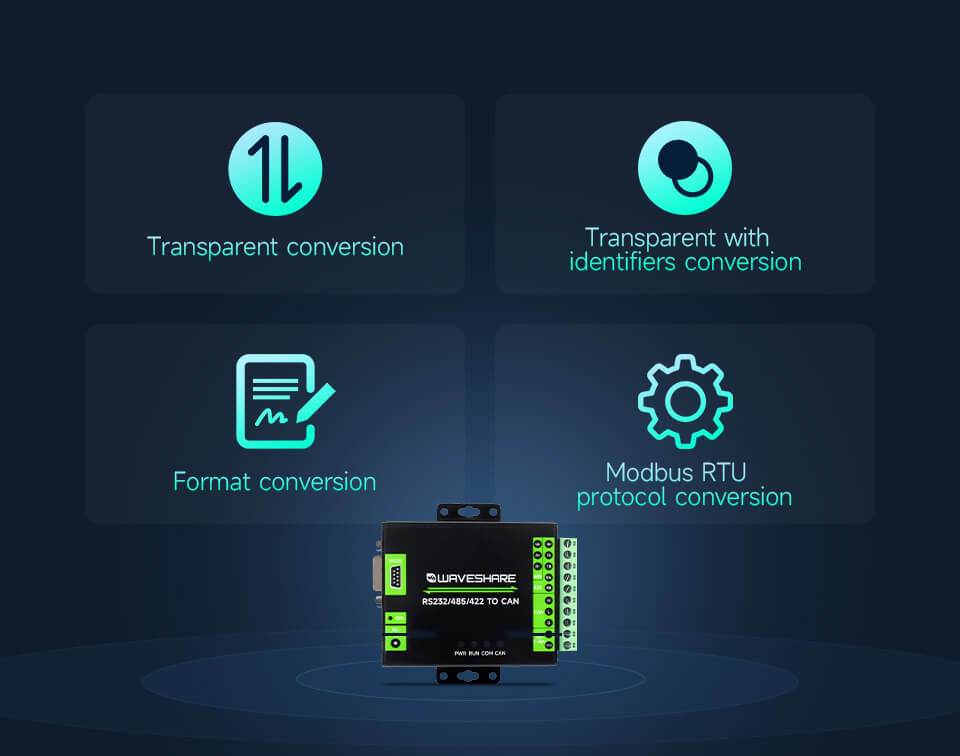

• Supports 4 operating modes: transparent conversion, transparent with identifiers conversion, format conversion, and Modbus RTU protocol conversion.
• Onboard TVS (Transient Voltage Suppressor), effectively suppresses surge voltage and transient spike voltage in the circuit, lightningproof & anti-electrostatic.
• Onboard self-recovery fuse and protection diodes, ensure the current/voltage stable outputs, provide over-current/over-voltage proof, and improve shock resistance.
• Onboard 15KV ESD isolation protection and 600W lightningproof & anti-surge protection.
• Onboard 120R terminal resistor on the RS485/RS422 port, configurable by jumper.
• Supports device firmware upgrade via RS232/485/422, more convenient for firmware customization.

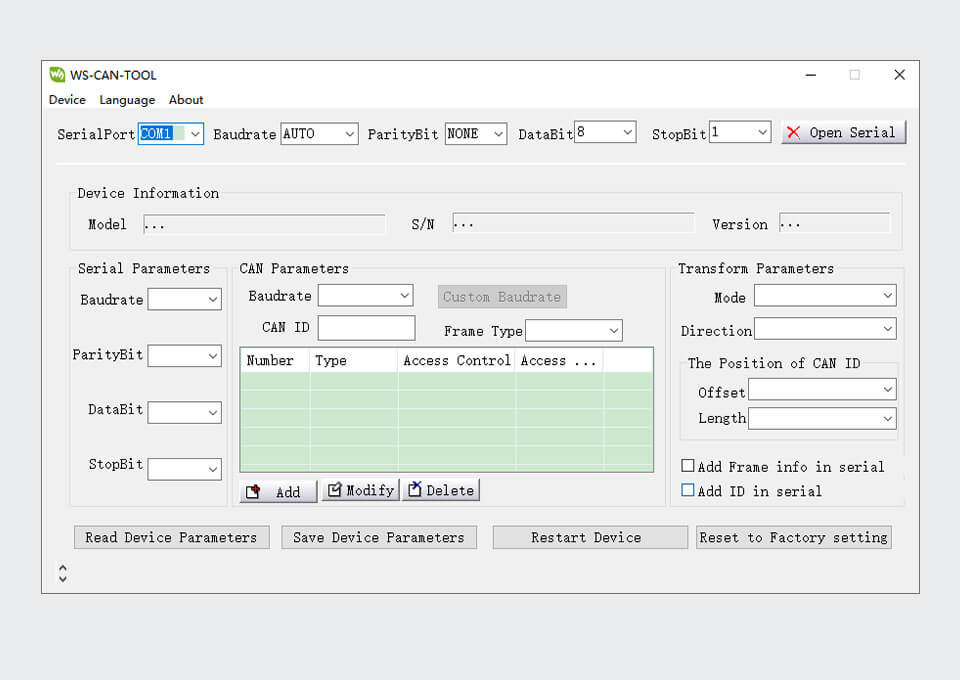

• Supports setting operation parameters via configuration software or serial commands, capable of saving settings after powering off.

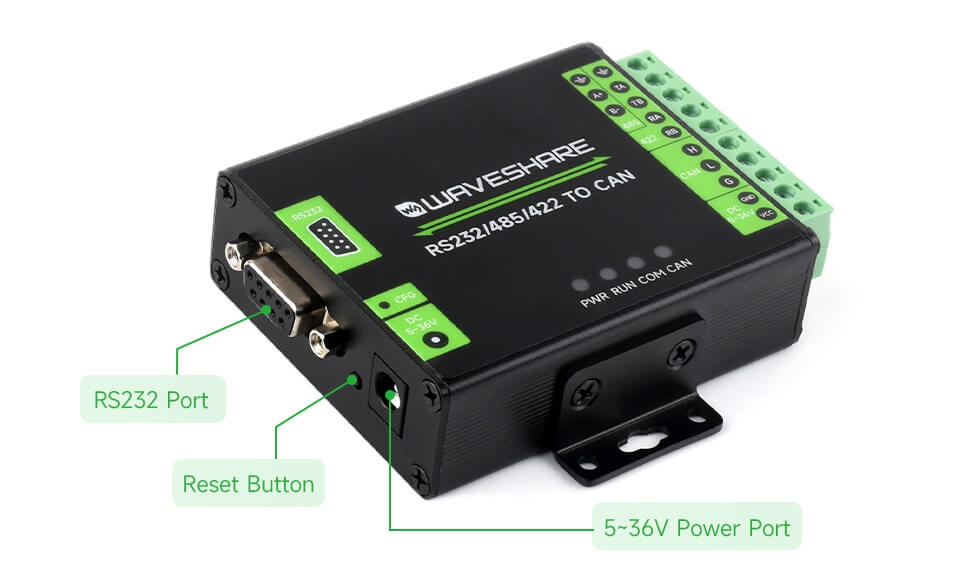

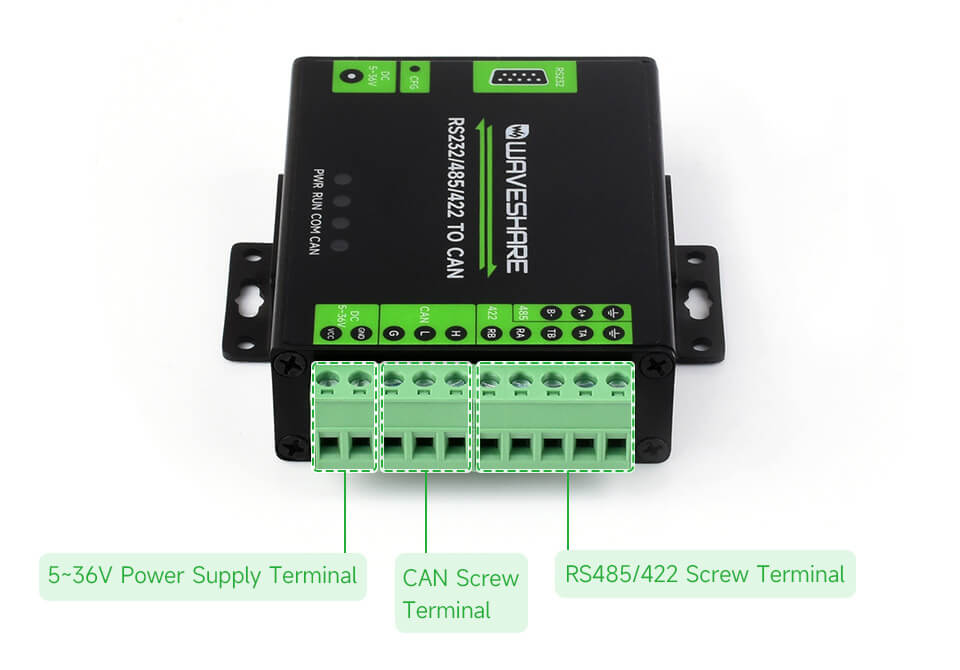

• Onboard power supply screw terminal, allows 5V~36V DC wide-range input.
• 4 LEDs for indicating the power and transceiver status.

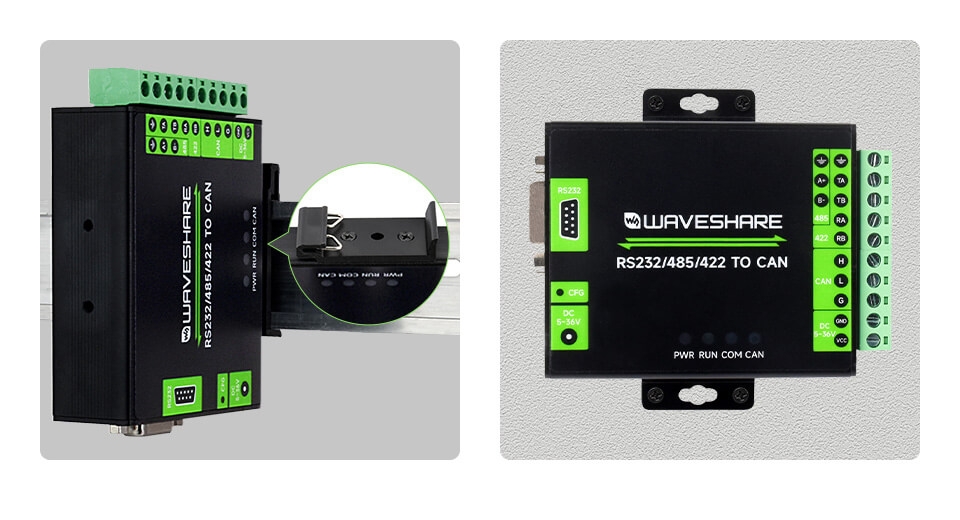

• Industrial grade metal case, supports wall-mount and rail-mount installation, solid and beautiful, easy to install.

Bộ sản phẩm bao gồm:

1. RS232/485/422 TO CAN x1
2. Rail-mount buckle x1
3. Screwdriver x1


Trang chủ nhà sản xuất và hướng dẫn sử dụng.
