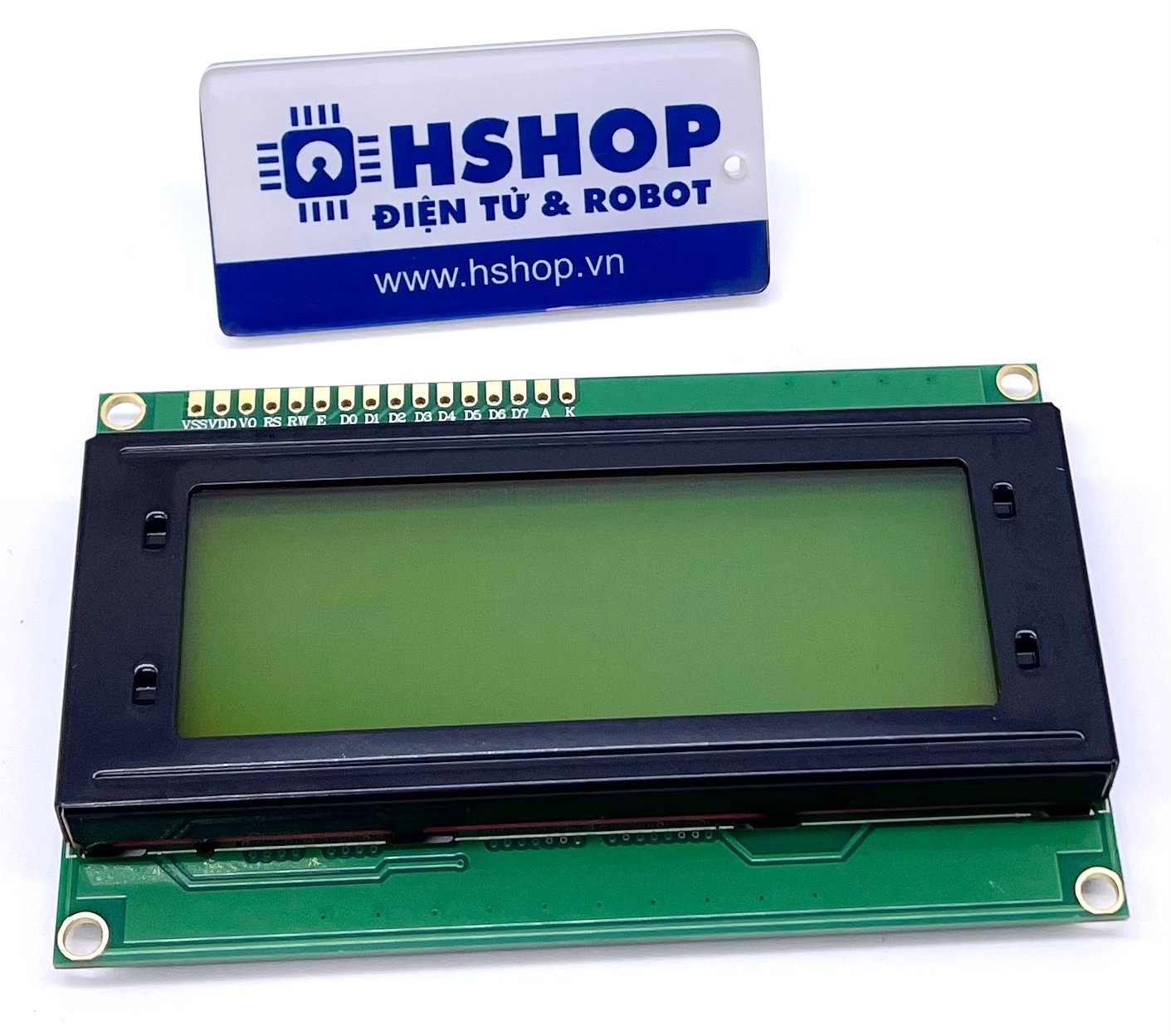

Màn hình LCD text LCD2004 xanh lá

Loại: Default

Thương hiệu: Import

Tình trạng: Còn hàng

Mã sản phẩm: HS0622

Cam kết

Kiểm tra sản phẩm trước khi bán
Tư vấn tận tâm
Vận chuyển nhanh chóng
Bảo hành trách nhiệm

Khuyến mại

Miễn phí Giao hàng thông thường cho các đơn hàng có trị giá > 2tr trên Toàn Quốc (điều kiện Hàng nhẹ & Thanh toán trả trước)

Mô tả sản phẩm
Hướng dẫn mua hàng
Đánh giá sản phẩm

Màn hình text LCD2004 xanh lá sử dụng driver HD44780, có khả năng hiển thị 4 dòng với mỗi dòng 20 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Thông số kỹ thuật:

Điện áp hoạt động là 5 V.
Kích thước: 98 x 60 x 13.5 mm
Chữ đen, nền xanh lá
Khoảng cách giữa hai chân kết nối là 0.1 inch tiện dụng khi kết nối với Breadboard.
Tên các chân được ghi ở mặt sau của màn hình LCD hổ trợ việc kết nối, đi dây điện.
Có đèn led nền, có thể dùng biến trở hoặc PWM điều chình độ sáng để sử dụng ít điện năng hơn.
Có thể được điều khiển với 6 dây tín hiệu

Có bộ ký tự được xây dựng hổ trợ tiếng Anh và tiếng Nhật, xem thêm HD44780 datasheet để biết thêm chi tiết.

Chân	Ký hiệu	Mô tả	Giá trị
1	VSS	GND	0V
2	VCC		5V
3	VEE	Độ tương phản
4	RS	Lựa chọn thanh ghi	RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu
5	R/W	Chọn thanh ghi đọc/viết dữ liệu	R/W=0 thanh ghi viết R/W=1 thanh ghi đọc
6	E	Enable
7	DB0	Chân truyền dữ liệu	8 bit: DB0DB7
8	DB1
9	DB2
10	DB3
11	DB4
12	DB5
13	DB6
14	DB7
15	A	Cực dương led nền	0V đến 5V
16	K	Cực âm led nền	0V

Datasheet HD44780

Hướng dẫn sử dụng màn hình LCD2004 với Arduino, lưu ý cần mua thêm mạch chuyển giao tiếp LCD sang I2C tại đây:

Màn Hình LCD Text LCD2004 Xanh Lá
