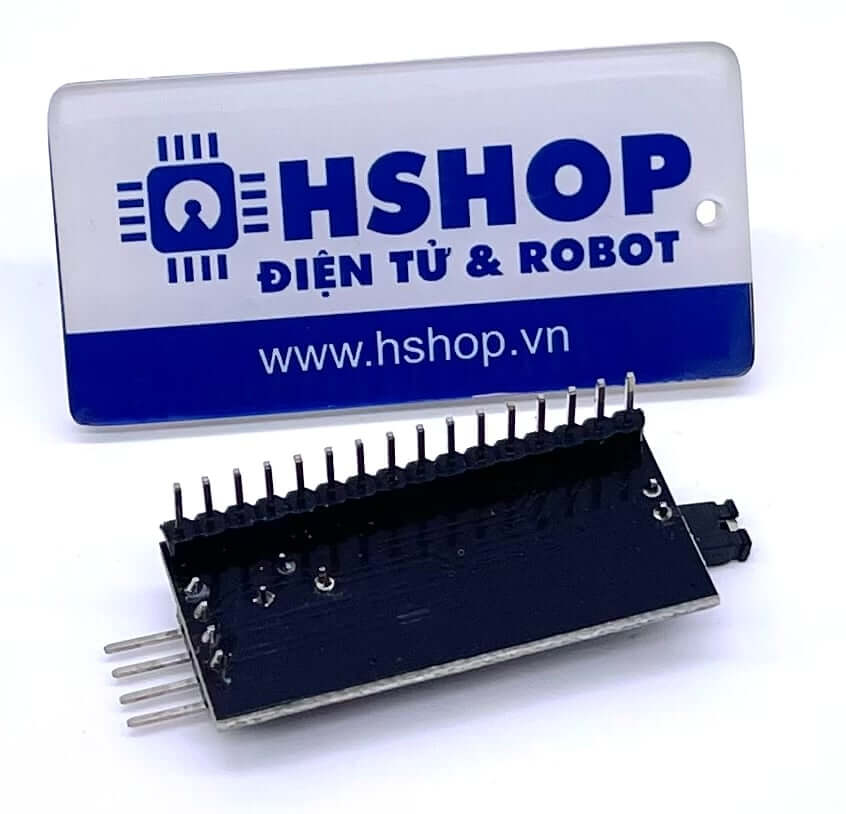

Mạch chuyển giao tiếp LCD1602, LCD1604, LCD2004 sang I2C

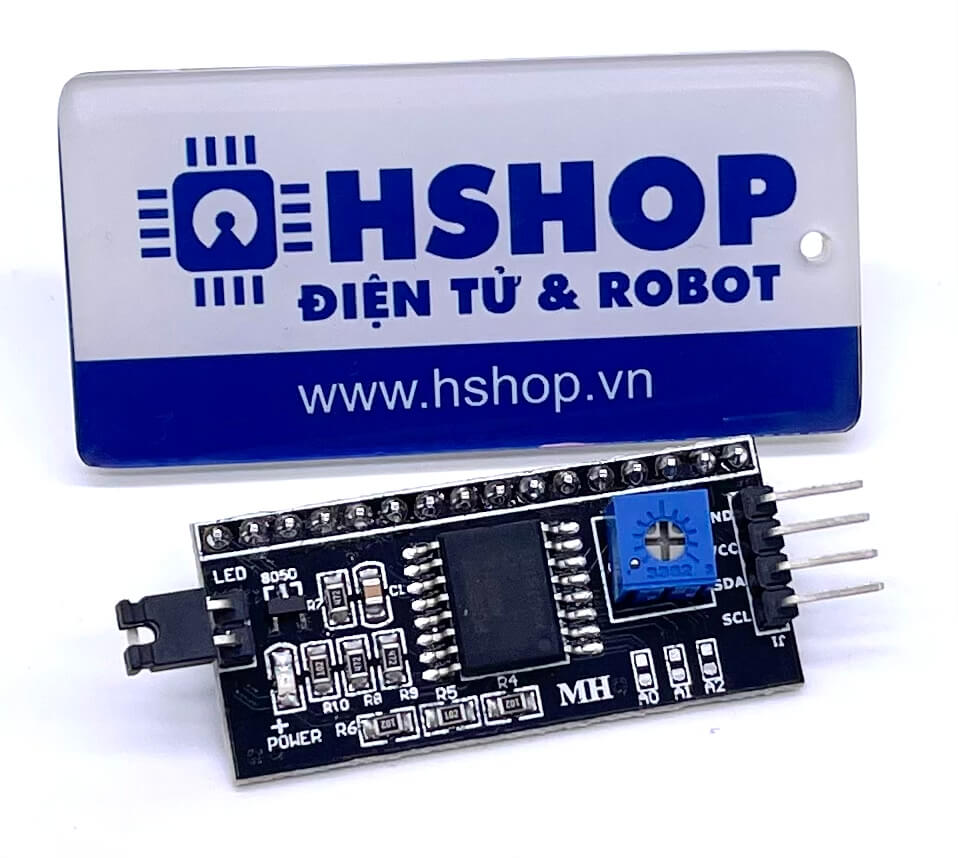

Mạch chuyển giao tiếp LCD1602, LCD1604, LCD2004 sang I2C sử dụng các loại LCD có driver là HD44780(LCD 1602, LCD 2004, ... ), cần có ít nhất 6 chân của MCU kết nối với các chân RS, EN, D7, D6, D5 và D4 để có thể giao tiếp với LCD. Nhưng với module chuyển giao tiếp LCD sang I2C, các bạn chỉ cần 2 chân (SDA và SCL)  của MCU kết nối với 2 chân (SDA và SCL) của module là đã có thể hiển thị thông tin  lên LCD. Ngoài ra có thể điều chỉnh được độ tương phản bởi biến trở gắn trên module.

Lưu ý : các phiên bản cũ địa chỉ của bus i2c là 0X27 , loại mới là 0x3F

Tài liệu:

• Datasheet PCF8574
• Arduino library (code mẫu có sẵn trong thư viện đã test với IDE 1.8.2)

Thông tin sản phẩm được Hshop.vn tự xây dựng, nếu sử dụng xin vui lòng ghi rõ nguồn, xin cảm ơn!
