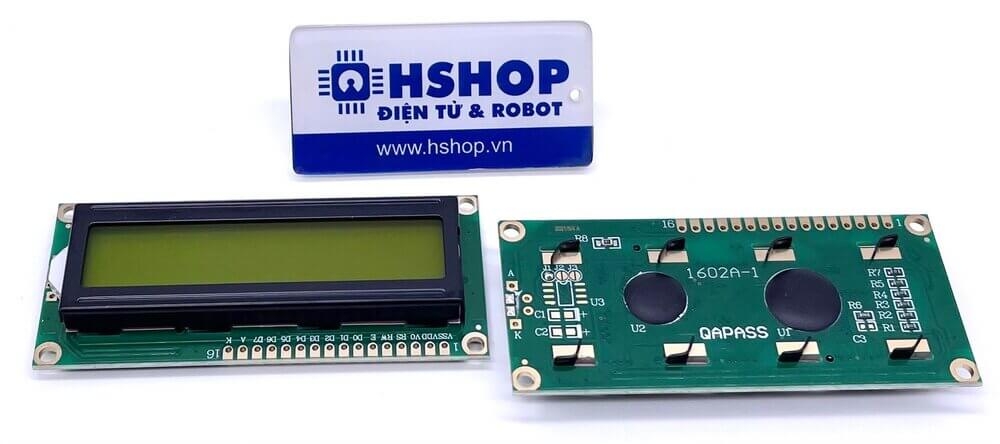

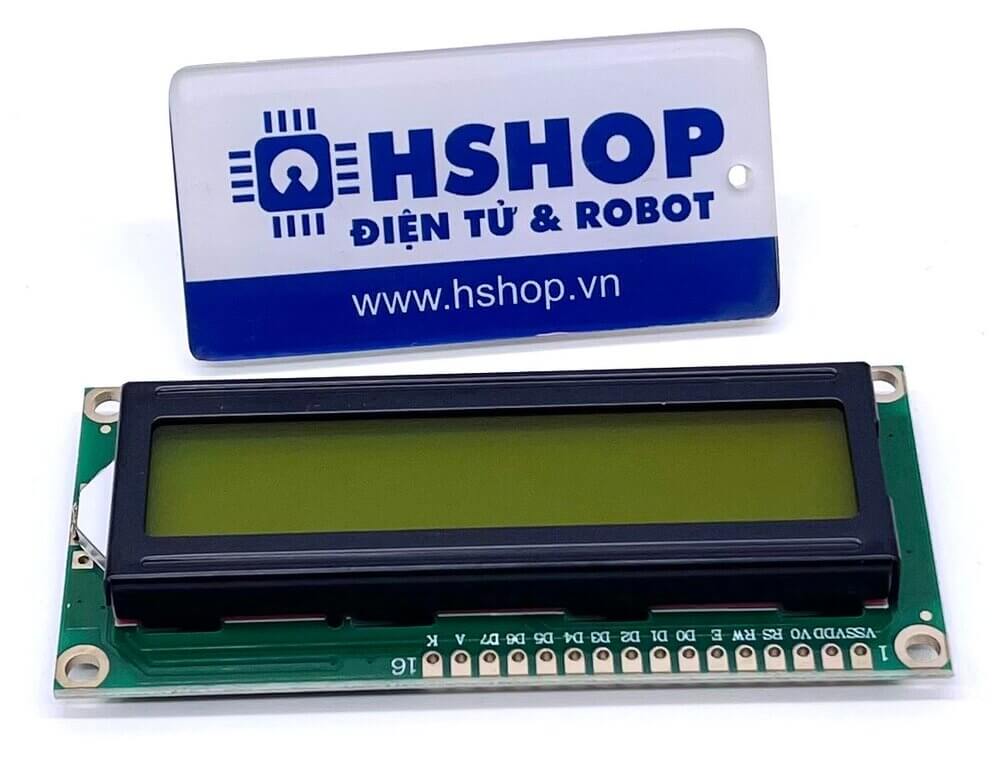

Màn hình text LCD1602 xanh lá sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.
Thông số kỹ thuật:
Chân | Ký hiệu | Mô tả | Giá trị |
1 | VSS | GND | 0V |
2 | VCC | 5V | |
3 | V0 | Độ tương phản | |
4 | RS | Lựa chọn thanh ghi |
RS=0 (mức thấp) chọn thanh ghi lệnh RS=1 (mức cao) chọn thanh ghi dữ liệu |
5 | R/W | Chọn thanh ghi đọc/viết dữ liệu |
R/W=0 thanh ghi viết R/W=1 thanh ghi đọc |
6 | E | Enable | |
7 | DB0 | Chân truyền dữ liệu | 8 bit: DB0DB7 |
8 | DB1 | ||
9 | DB2 | ||
10 | DB3 | ||
11 | DB4 | ||
12 | DB5 | ||
13 | DB6 | ||
14 | DB7 | ||
15 | A | Cực dương led nền | 0V đến 5V |
16 | K | Cực âm led nền | 0V |
Hướng dẫn sử dụng màn hình LCD1602 với Arduino, lưu ý cần mua thêm mạch chuyển giao tiếp LCD sang I2C tại đây:
