Cảm biến vật cản hồng ngoại OMDHON E3F-DS30C4 Adjustable IR Infrared Proximity Sensor

Thương hiệu: Import
Bảo hành: Cơ bản
Tình trạng: Còn hàng
SKU: HS0261
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
50.000₫ 95.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

Cảm biến vật cản hồng ngoại OMDHON E3F-DS30C4 Adjustable IR Infrared Proximity Sensor tại Hshop.vn được nhập từ hãng OMDHON với chất lượng tốt, độ bền và độ ổn định cao, đặc biệt cảm biến có khoảng cách điều chỉnh chính xác từ 5~30cm với thấu kính hồng ngoại chất lượng tốt dạng phẳng, so sánh ngược lại là các loại cảm biến giá rẻ trên thị trường với thấu kính chất lượng kém và khả năng điều chỉnh không đúng như thông số (không thể điều chỉnh gần được), Quý Khách có thể mua để so sánh và kiểm chứng.

Cảm biến vật cản hồng ngoại OMDHON E3F-DS30C4 Adjustable IR Infrared Proximity Sensor sử dụng ánh sáng hồng ngoại để xác định vật cản phía trước cảm biến, cảm biến phát ra tia hồng ngoại với dải tần số chuyên biệt cho khả năng chống nhiễu tốt kể cả ở điều khiện ánh sáng ngoài trời.

Cảm biến vật cản hồng ngoại OMDHON E3F-DS30C4 Adjustable IR Infrared Proximity Sensor có thể chỉnh khoảng cách phát hiện vật cản mong muốn thông qua biến trở trên cảm biến, cảm biến có ngõ ra tín hiệu là cấu trúc cực thu hở Transistor NPN - Open Collector nên sẽ cần phải có trở kéo (khoảng 1~10K) lên chân nguồn dương VCC để tạo thành tín hiệu mức cao (High).

Thông số kỹ thuật:

  • Model: OMDHON E3F-DS30C4
  • Số dây tín hiệu: 3 dây (2 dây cấp nguồn và 1 dây tín hiệu).
  • Chân tín hiệu ngõ ra: cấu trúc cực thu hở Transistor NPN - Open Collector nên sẽ cần phải có trở kéo (khoảng 1~10K) lên chân nguồn dương VCC để tạo thành tín hiệu mức cao (High).
  • Nguồn điện cung cấp: 6 ~ 36VDC
  • Khoảng điều chỉnh phát hiện vật cản của cảm biến: 5~30cm (điều chỉnh bằng biến trở trên cảm biến).
  • Góc khuếch tán (góc chiếu): 3~5 độ
  • Dòng kích ngõ ra: < 300mA.
  • Có led hiển thị ngõ ra màu đỏ.
  • Chất liệu sản phẩm: vỏ ngoài nhựa ABS, phía trong đổ keo chống nước, chống va đập.
  • Kích thước: 18 x 70mm

Sơ đồ dây:

  • Màu Nâu (Brown): chân nguồn dương VCC cấp nguồn từ 6~36VDC.
  • Màu Đen (Black): chân tín hiệu SIGNAL đầu ra cấu trúc cực thu hở Transistor NPN - Open Collector.
  • Xanh Dương (Blue): chân nguồn âm GND 0VDC.

Lưu ý:

  • Có thể mua thêm Gá bắt M18 L-Shape Mounting Bracket để dễ dàng lắp đặt cảm biến.
  • Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào relay (rơ le) sẽ gây CHÁY cảm biến, có thể tham khảo các Module relay đã được thiết kế bảo vệ.
  • Chân tín hiệu đầu ra SIGNAL của cảm biến có cấu trúc cực thu hở Transistor NPN - Open Collector nên khi phát hiện vật cản sẽ được kính hoạt và kéo xuống mức thấp (Low) GND (0VDC), để tạo thành tín hiệu mức cao (High) ta nối điện trở kéo Rx (1~10k) lên chân nguồn VCC để tạo thành tín hiệu mức cao mong muốn (như với Arduino là 5VDC).

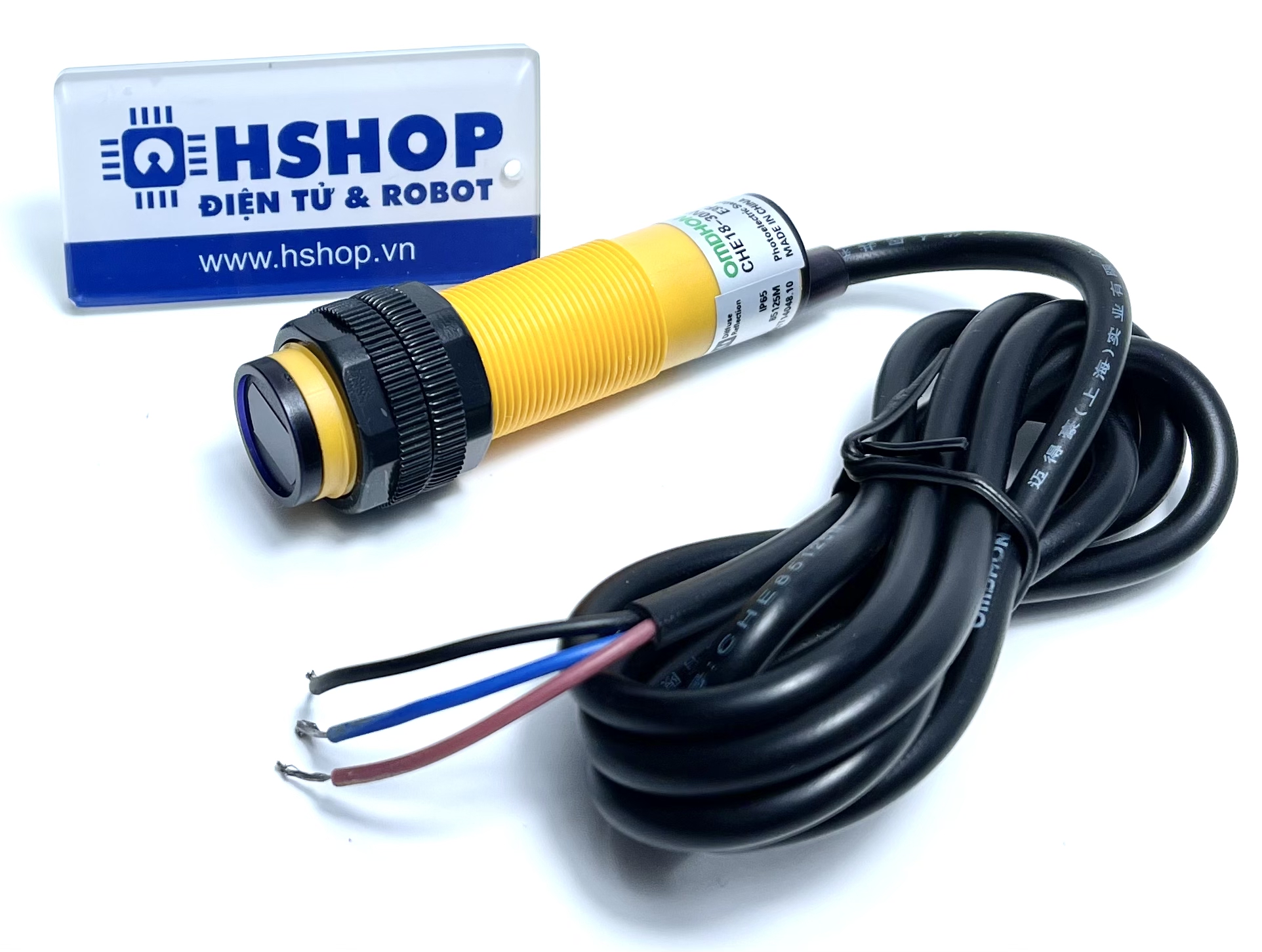

OMDHON E3F-DS30C4 Adjustable IR Infrared Proximity Sensor

OMDHON E3F-DS30C4 Adjustable IR Infrared Proximity Sensor

Có thể mua thêm Gá bắt M18 L-Shape Mounting Bracket như hình:

Gá bắt M18 L-Shape Mounting Bracket
