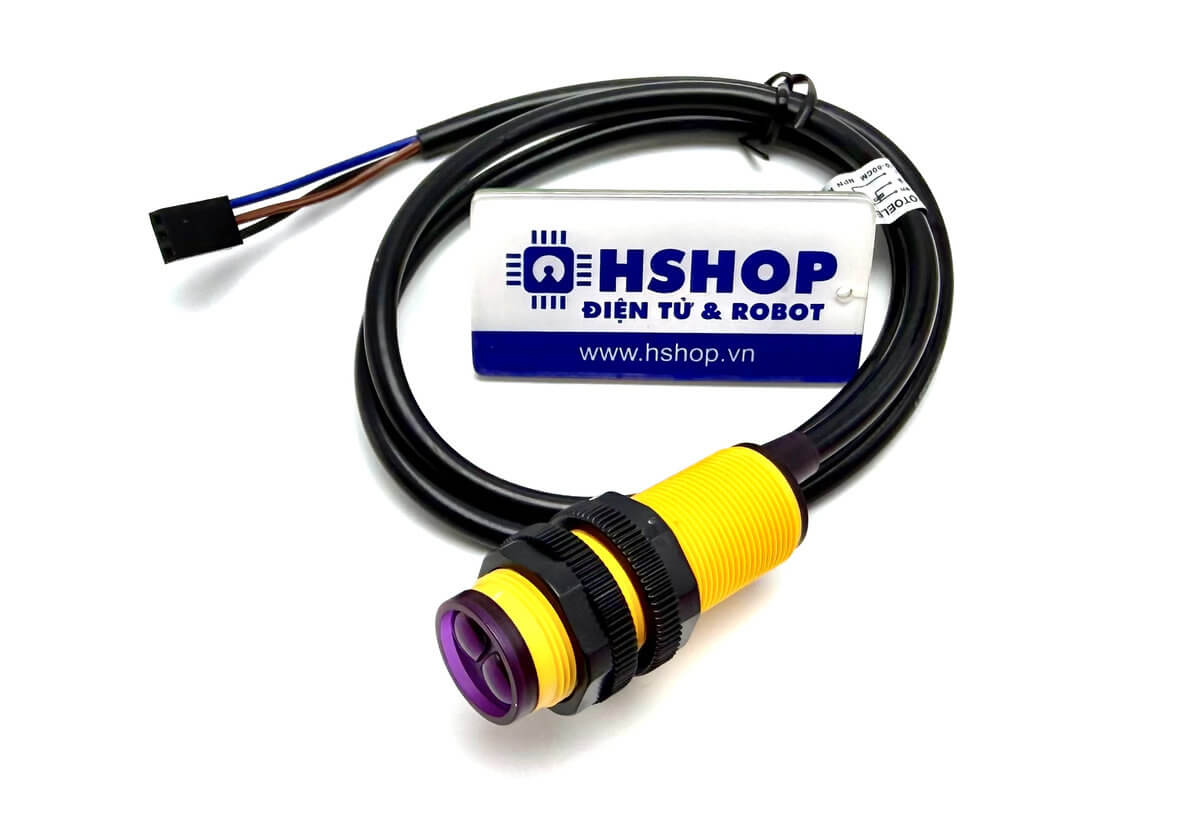

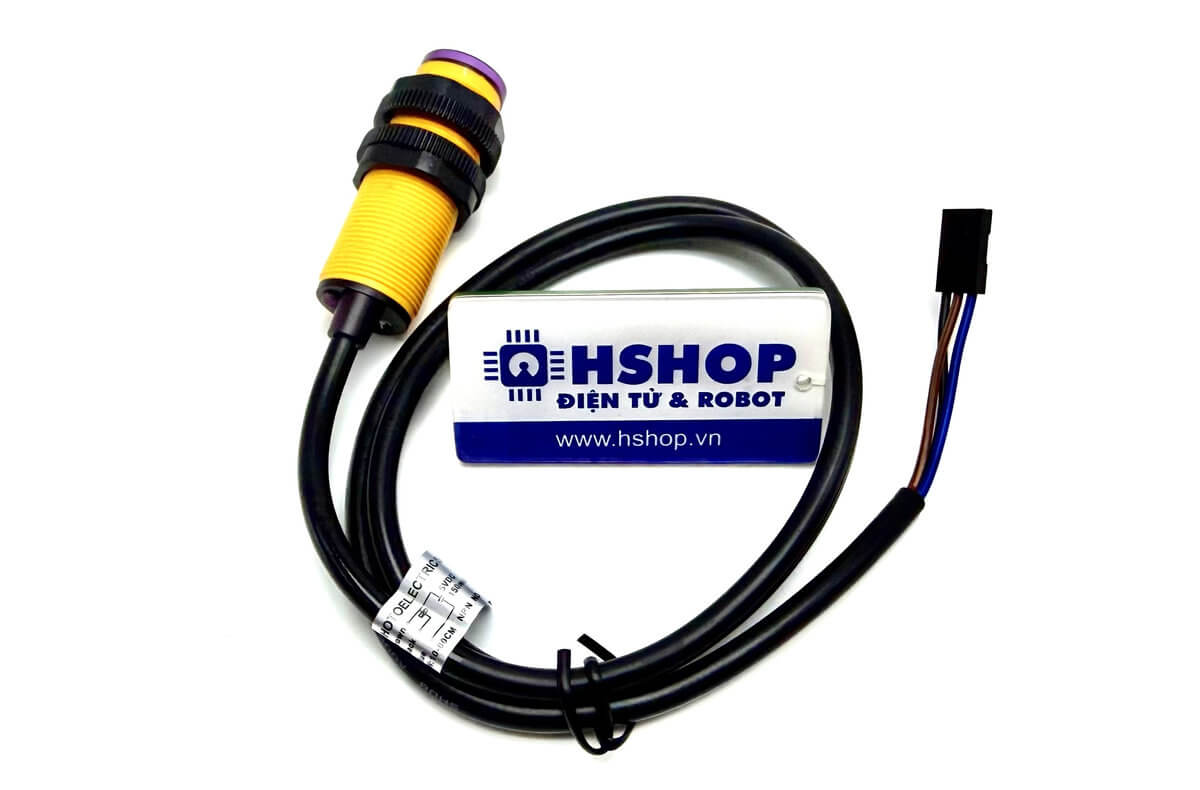

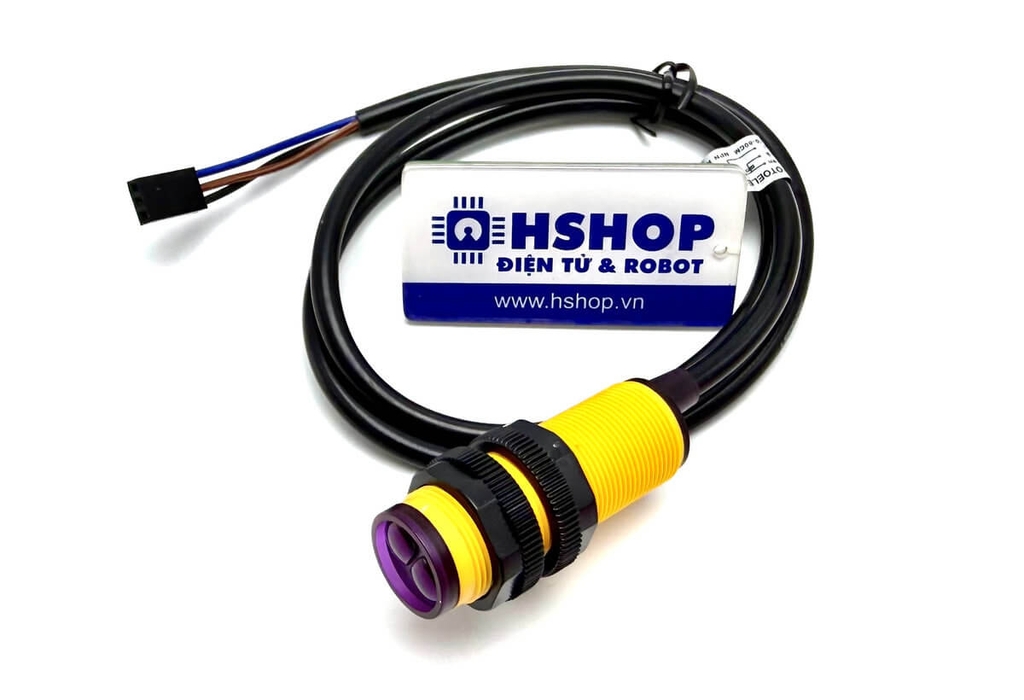

Cảm biến vật cản hồng ngoại E18-D80NK Adjustable IR Infrared Proximity Sensor

Cảm biến vật cản hồng ngoại E18-D80NK Adjustable IR Infrared Proximity Sensor là cảm biến quang điện chất lượng cao, có độ bền và độ ổn định vượt trội, được sử dụng rộng rãi trong robot tránh vật cản, dây chuyền tự động, hệ thống đếm sản phẩm và các ứng dụng phát hiện đối tượng không tiếp xúc.

Cảm biến vật cản hồng ngoại E18-D80NK Adjustable IR Infrared Proximity Sensor sử dụng nguyên lý phát và thu tia hồng ngoại tích hợp trong cùng một đầu cảm biến để phát hiện vật thể phía trước. Tín hiệu hồng ngoại được điều chế ở tần số chuyên biệt, giúp chống nhiễu rất tốt, hoạt động ổn định ngay cả trong môi trường có ánh sáng mạnh hoặc ngoài trời.

Khoảng cách phát hiện có thể điều chỉnh linh hoạt từ 3 đến 80 cm thông qua biến trở tích hợp trên thân cảm biến, cho phép người dùng thiết lập phạm vi hoạt động phù hợp với từng ứng dụng.

Ngõ ra tín hiệu dạng Transistor NPN Open Collector (cực thu hở), thường mở (NO). Khi sử dụng với vi điều khiển hoặc mạch logic, cần mắc thêm điện trở kéo lên (1kΩ – 10kΩ) lên nguồn VCC để tạo tín hiệu mức cao (High).

Thông số kỹ thuật:

• Model: E18-D80NK
• Loại cảm biến: Cảm biến quang điện hồng ngoại khuếch tán (phát và thu tích hợp trong cùng một đầu cảm biến)
• Ngõ ra: NPN thường mở (Normally Open - NO)
• Dòng tối đa ngõ ra NPN: < 300mA
• Điện áp hoạt động: 5VDC
• Dòng điện tiêu thụ: 100mA
• Khoảng cách phát hiện: 3 ~ 80 cm (có thể điều chỉnh bằng biến trở)
• Góc lệch cho phép: ≤ 15°
• Điều kiện ánh sáng môi trường:
  • Ánh sáng mặt trời: ≤ 10.000 Lux
  • Ánh sáng đèn sợi đốt: ≤ 3.000 Lux
• Đường kính thân cảm biến: 17 mm
• Chiều dài phần cảm biến: 45 mm
• Chiều dài dây: 75 cm

Sơ đồ dây:

• Màu Nâu (Brown): chân nguồn dương VCC cấp nguồn từ 5VDC.
• Màu Đen (Black): chân tín hiệu SIGNAL đầu ra cấu trúc cực thu hở Transistor NPN - Open Collector.
• Xanh Dương (Blue): chân nguồn âm GND 0VDC.

Lưu ý:

• Tín hiệu ra có dòng rất nhỏ nên KHÔNG ĐƯỢC kích trực tiếp vào Relay hoặc tải >300mA.
• Chân tín hiệu đầu ra SIGNAL của cảm biến có cấu trúc cực thu hở Transistor NPN - Open Collector nên khi phát hiện vật cản sẽ được kính hoạt và kéo xuống mức thấp (Low) GND (0VDC), để tạo thành tín hiệu mức cao (High) ta nối điện trở kéo Rx (1~10k) lên chân nguồn VCC để tạo thành tín hiệu mức cao mong muốn (như với Arduino là 5VDC).
