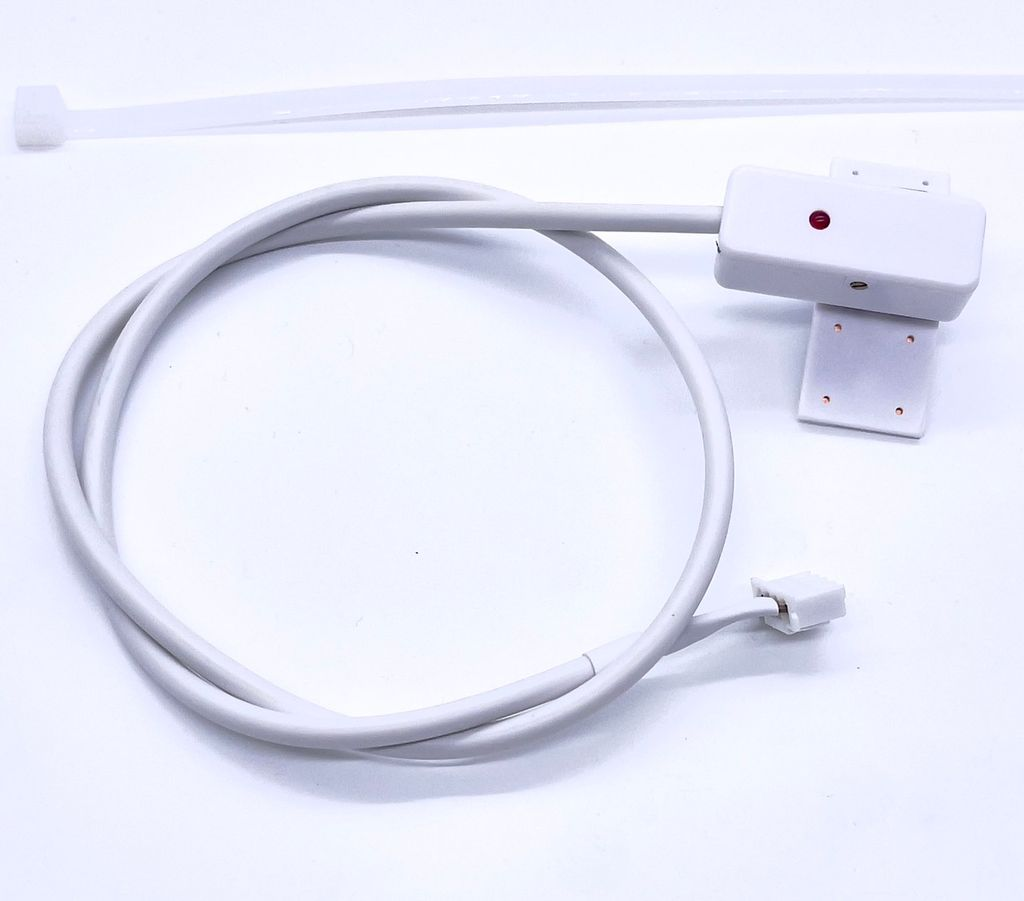

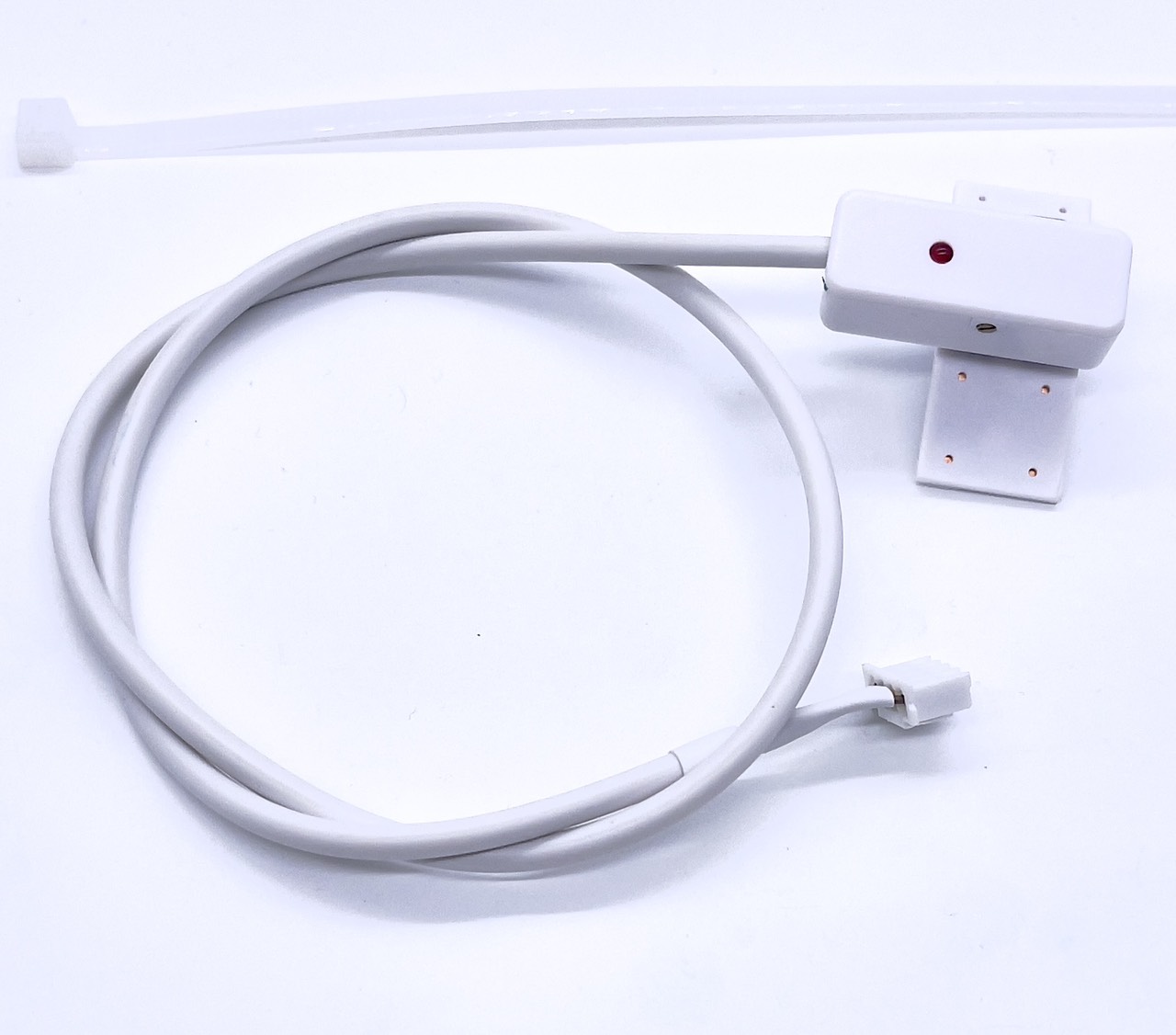

Cảm biến mực chất lỏng không tiếp xúc Y26

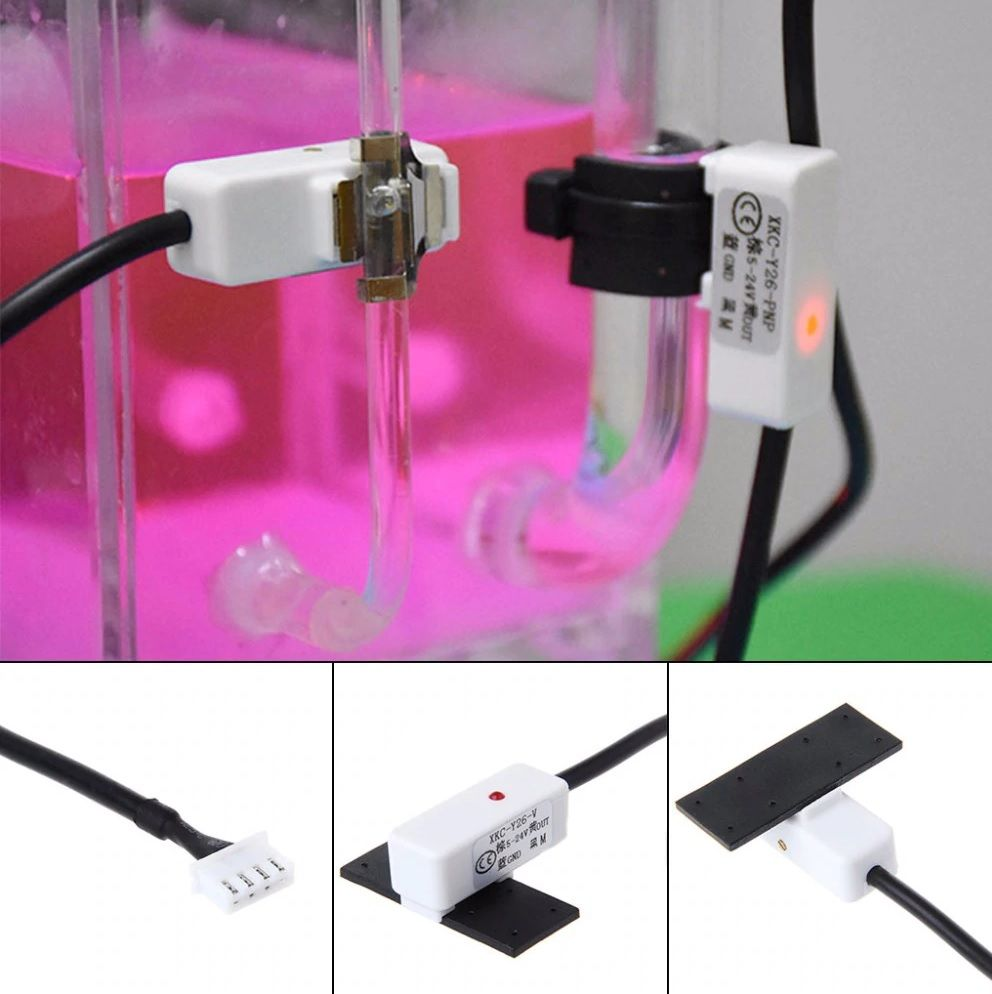

Cảm biến mực chất lỏng không tiếp xúc Y26 được thiết kế với đầu dò uốn dẻo chuyên dụng ôm khít xung quanh thành ống bằng phi kim giúp xác định mực chất lỏng trong ống khi đạt tới vị trí đặt cảm biến, cảm biến có khả năng xuyên qua các thành phi kim dày, vì không không tiếp xúc với chất lỏng hoặc đặt phía trong ống nên có độ bền và độ an toàn cao, thường được dùng để xác định mực nước hoặc chất lỏng bất kỳ.

Thông số kỹ thuật:

• Cảm biến mực chất lỏng không tiếp xúc Y26.
• Model: XKC-Y26-PNP.
• Điện áp sử dụng: 5~12VDC.
• Dòng tiêu thụ: 200mA
• Độ dày thành ống có thể xuyên qua: 0~20mm.
• Chất liệu ống có thể cảm biến được: Phi Kim.
• Ngõ ra: PNP cực thu hở (Cần kéo trở xuống Mass để tạo mức 0V).
• Nhiệt độ hoạt động: -20~100 độ C.
• Độ ẩm hoạt động: 5%~100%
• Kích thước: 42 x 34 x 11mm

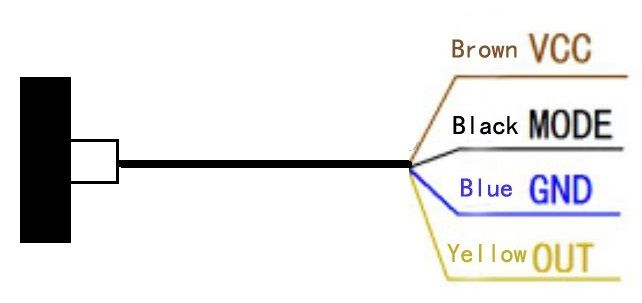

Sơ đồ dây:

1. Màu nâu: VCC (Cấp nguồn từ 5~12VDC).
2. Màu vàng: OUTPUT SIGNAL, ngõ ra cực thu hở PNP, cần kéo trở 10k xuống GND.
3. Màu xanh dương: GND, Chân mass 0VDC.
4. Màu Đen: Mode, chân chọn mức tín hiệu kích ngõ ra lúc Active là mức thấp (nếu nối Mode xuống GND) hoặc mức cao (nếu nối Mode với VCC).
