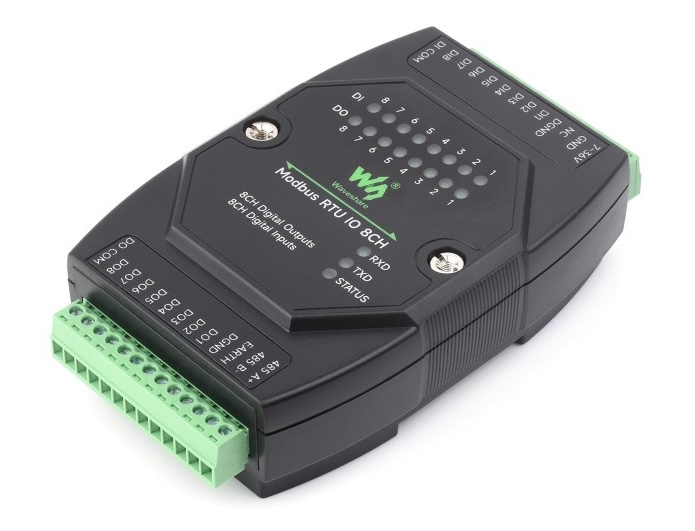

Waveshare Industrial 8-Ch Digital Input & Output Module, RS485 Modbus RTU Protocol

Thương hiệu: Waveshare
Bảo hành: 3 tháng
Tình trạng: Còn hàng
SKU: HS2354V
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
702.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

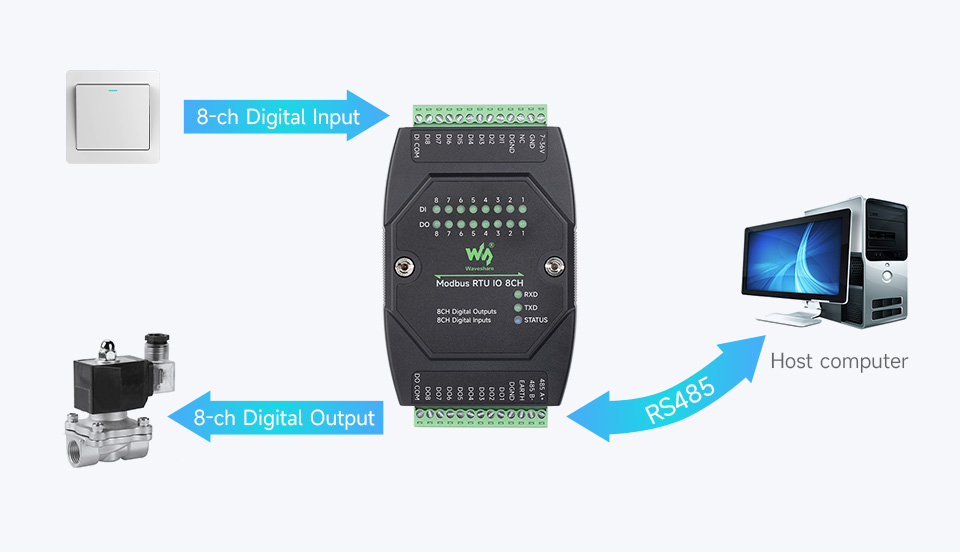

Waveshare Industrial 8-Ch Digital Input & Output Module, RS485 Modbus RTU Protocol là mô-đun Digital Input/Output giao tiếp RS485 được thiết kế cho các hệ thống điều khiển và tự động hóa công nghiệp. Module tích hợp 8 ngõ vào số (8DI)8 ngõ ra số (8DO) được cách ly hoàn toàn, sử dụng giao thức Modbus RTU tiêu chuẩn, cho phép kết nối trực tiếp với PLC, HMI, máy tính công nghiệp, bộ chuyển đổi USB-RS485 và các thiết bị điều khiển hỗ trợ RS485.

Waveshare Industrial 8-Ch Digital Input & Output Module, RS485 Modbus RTU Protocol hỗ trợ nguồn cấp DC 7~36V, ngõ vào tương thích cả tiếp điểm khô (Dry Contact)tiếp điểm có nguồn (NPN/PNP). Mạch được tích hợp cách ly nguồn, cách ly quang hai chiều, TVS chống xung quá áp, cầu chì tự phục hồi và bảo vệ chống ngược cực, đảm bảo khả năng chống nhiễu và hoạt động ổn định trong môi trường công nghiệp. Module còn hỗ trợ nhiều chế độ điều khiển ngõ ra, địa chỉ Modbus có thể cấu hình từ 1 đến 255, dễ dàng mở rộng nhiều thiết bị trên cùng một đường truyền RS485.

THÔNG SỐ KỸ THUẬT

  • SKU: 26244
  • Model: Modbus RTU IO 8CH
  • Thương hiệu: Waveshare
  • Loại thiết bị: Module Digital Input / Output công nghiệp
  • Giao tiếp truyền thông: RS485
  • Giao thức: Modbus RTU
  • Tốc độ truyền:
    • 4800
    • 9600
    • 19200
    • 38400
    • 57600
    • 115200
    • 128000
    • 256000 bps
  • Cấu hình mặc định: 9600, N, 8, 1

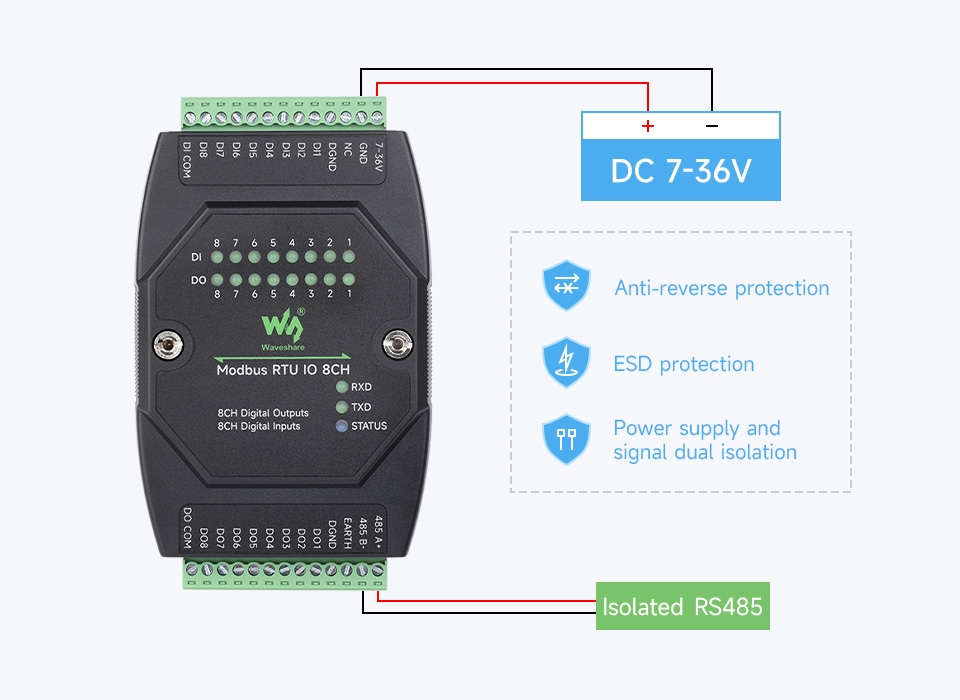

  • Nguồn cấp: DC 7 ~ 36V

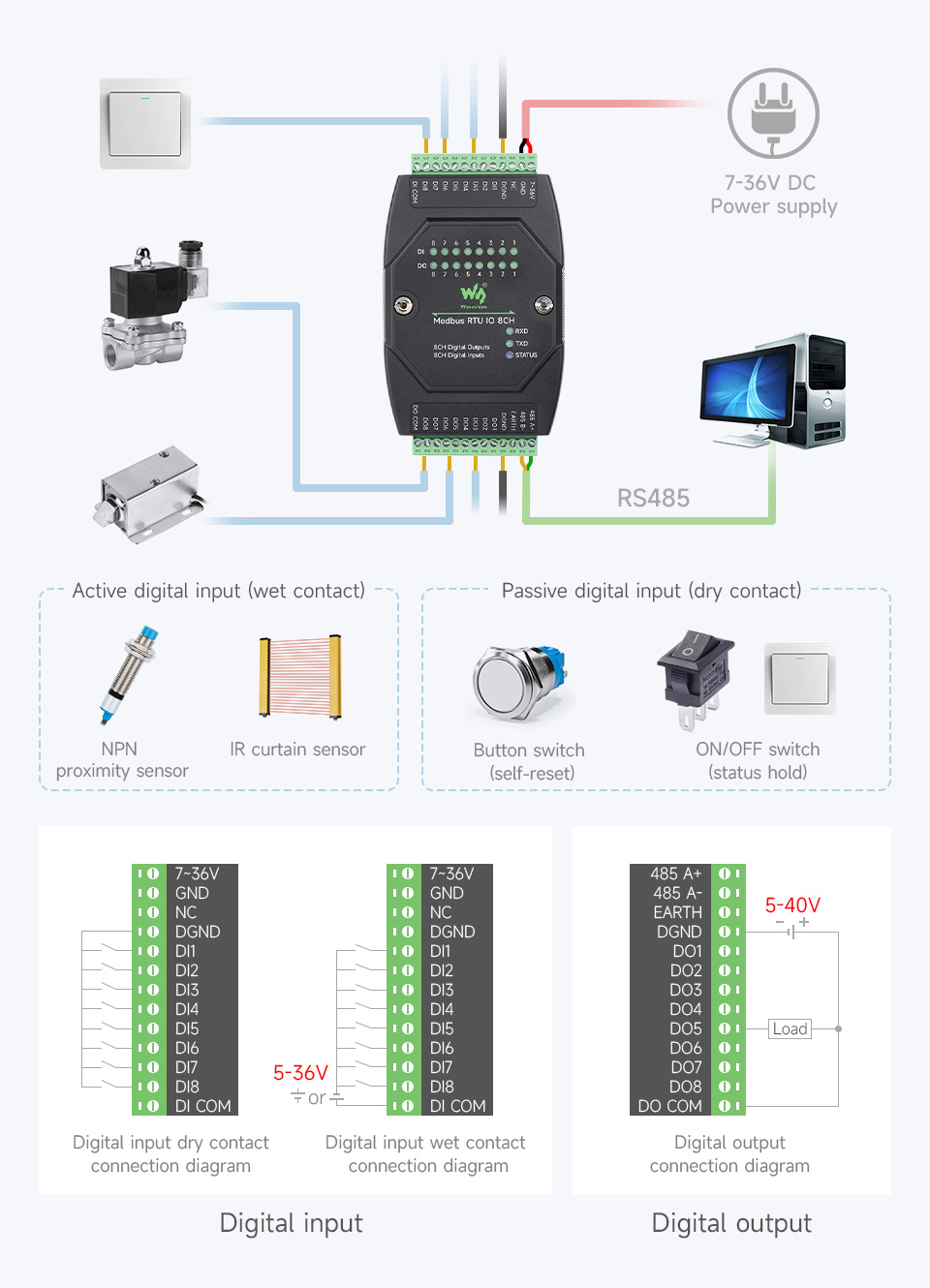

  • Ngõ vào số:
    • 8DI
    • Điện áp tín hiệu: 5 ~ 36VDC
    • Hỗ trợ Dry Contact
    • Hỗ trợ Wet Contact (NPN / PNP)
    • Cách ly quang hai chiều
  • Ngõ ra số:
    • 8DO
    • Open-Drain (Darlington)
    • Điện áp tải: 5 ~ 40VDC
    • Dòng tải tối đa: 500mA/kênh
  • Địa chỉ Modbus: 1 ~ 255
  • Chức năng:
    • Đọc trạng thái 8 ngõ vào số
    • Điều khiển độc lập 8 ngõ ra số

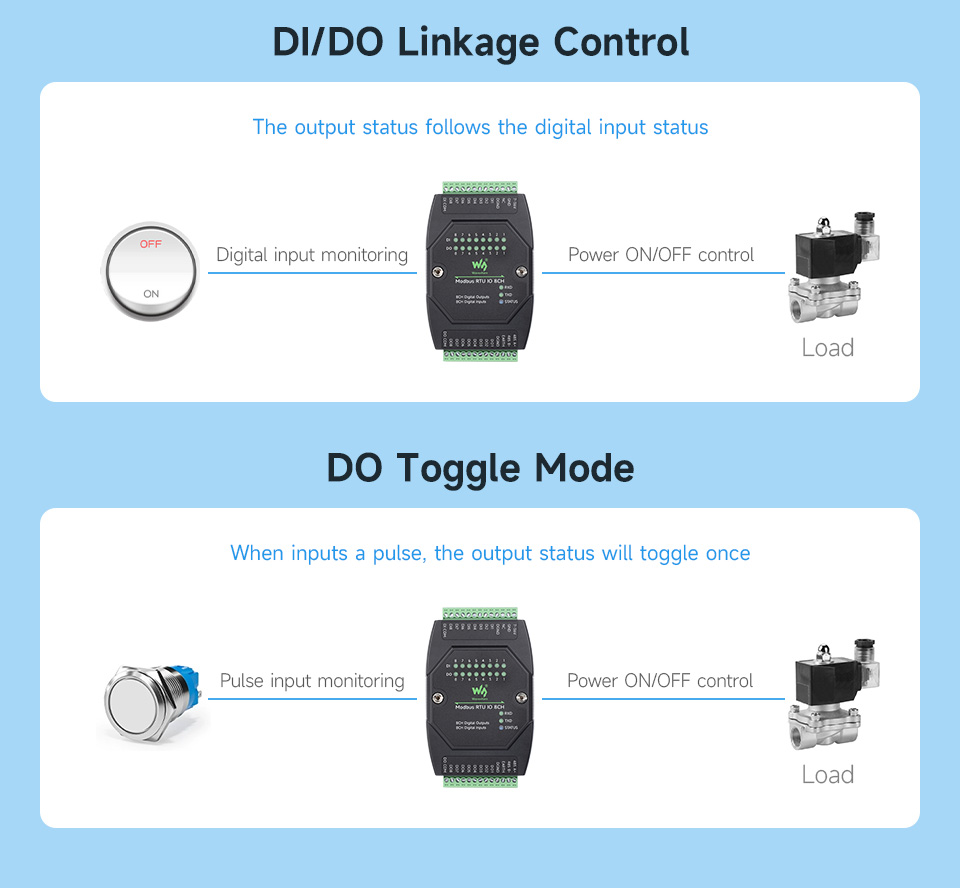

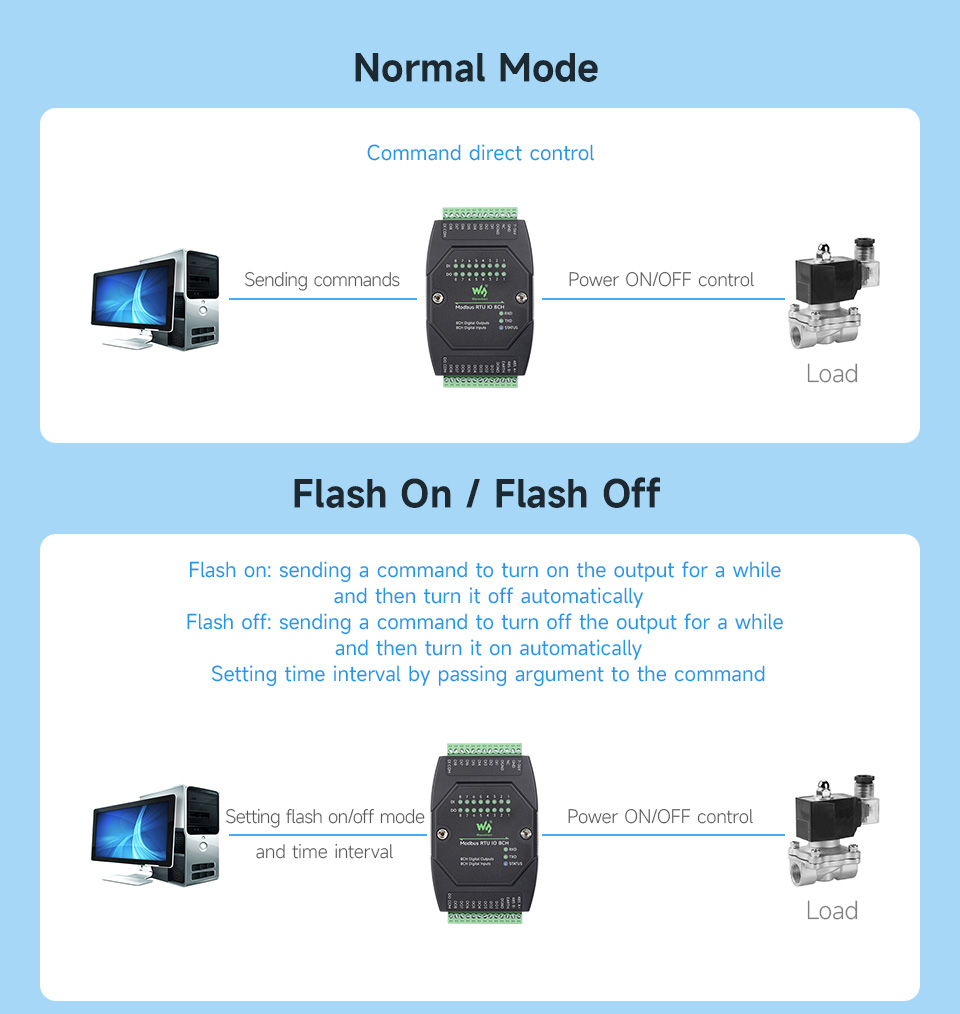

    • Hỗ trợ nhiều chế độ điều khiển ngõ ra (Output Control Mode)

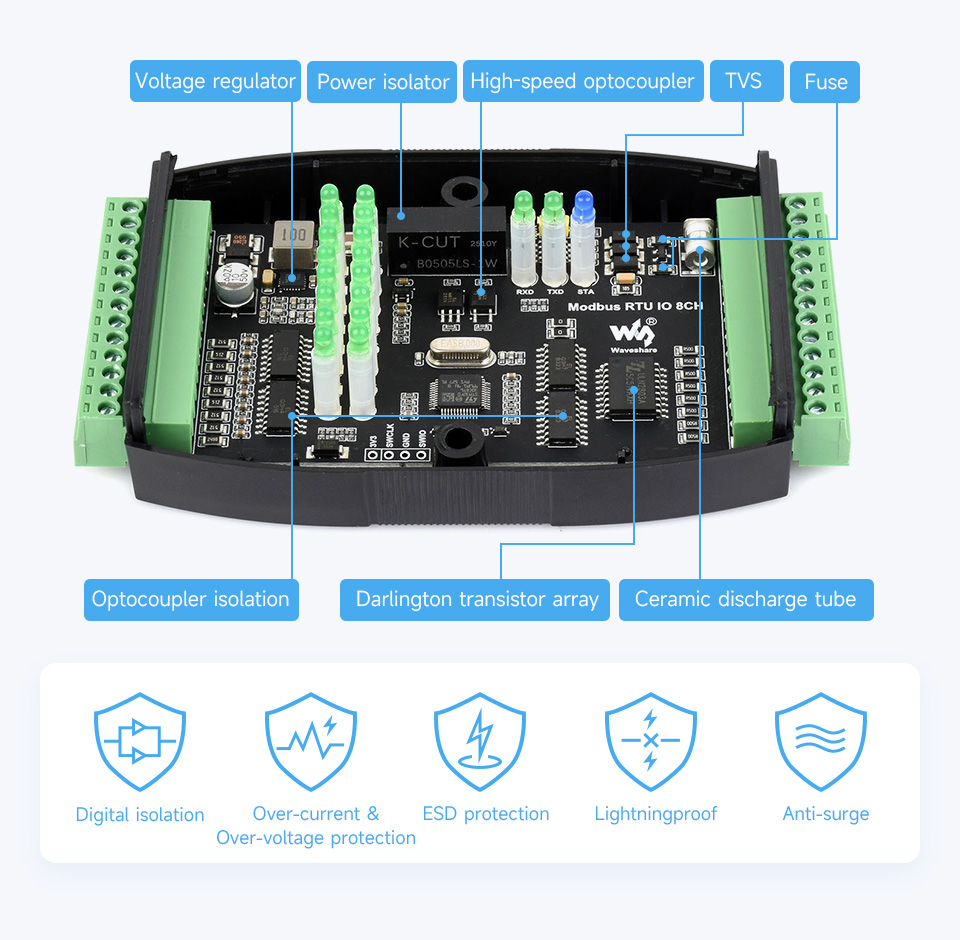

  • Mạch bảo vệ:
    • Cách ly nguồn
    • Cách ly quang tín hiệu
    • TVS chống xung quá áp
    • Chống tĩnh điện (ESD)
    • Cầu chì tự phục hồi
    • Bảo vệ chống ngược cực

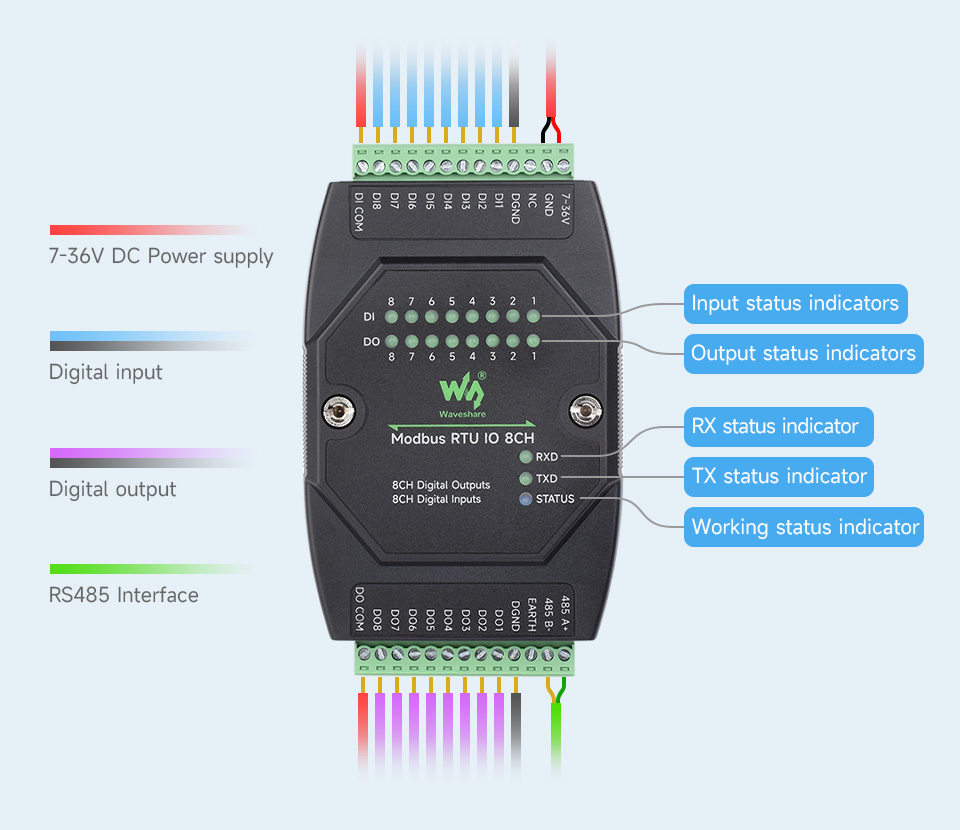

  • Đèn báo trạng thái:
    • Nguồn
    • MCU hoạt động
    • TXD
    • RXD
    • Trạng thái DI
    • Trạng thái DO

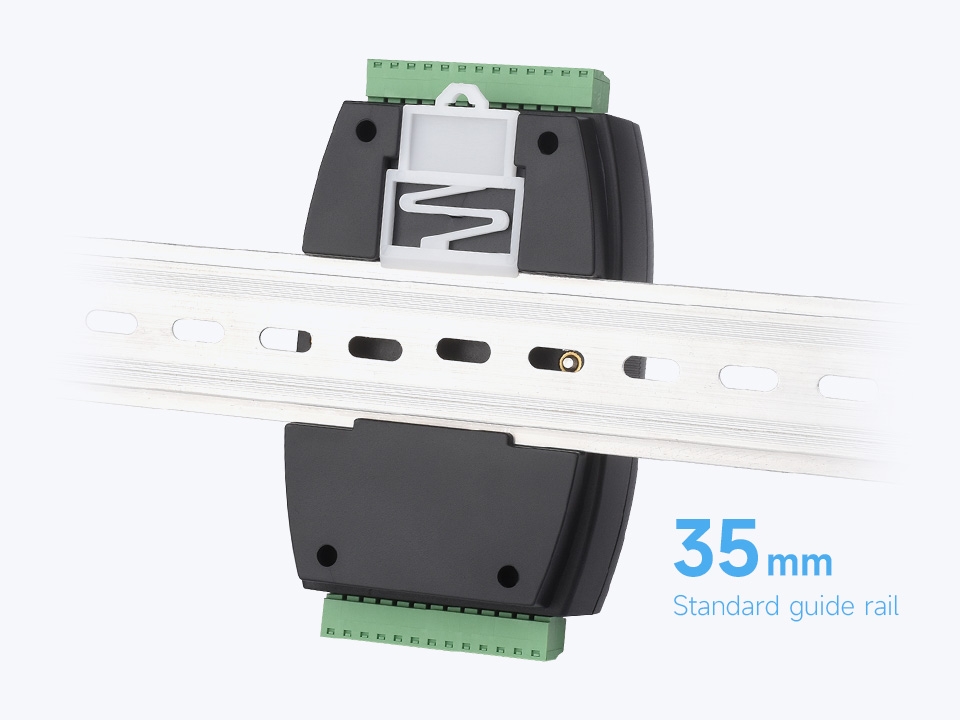

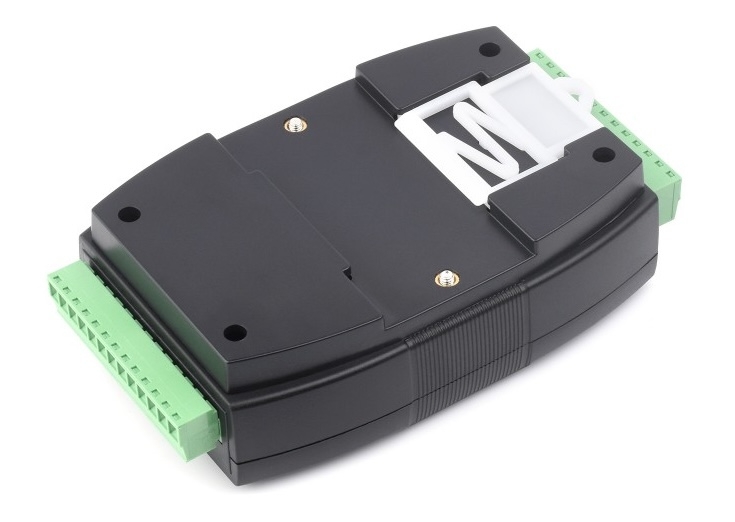

  • Kiểu lắp đặt:

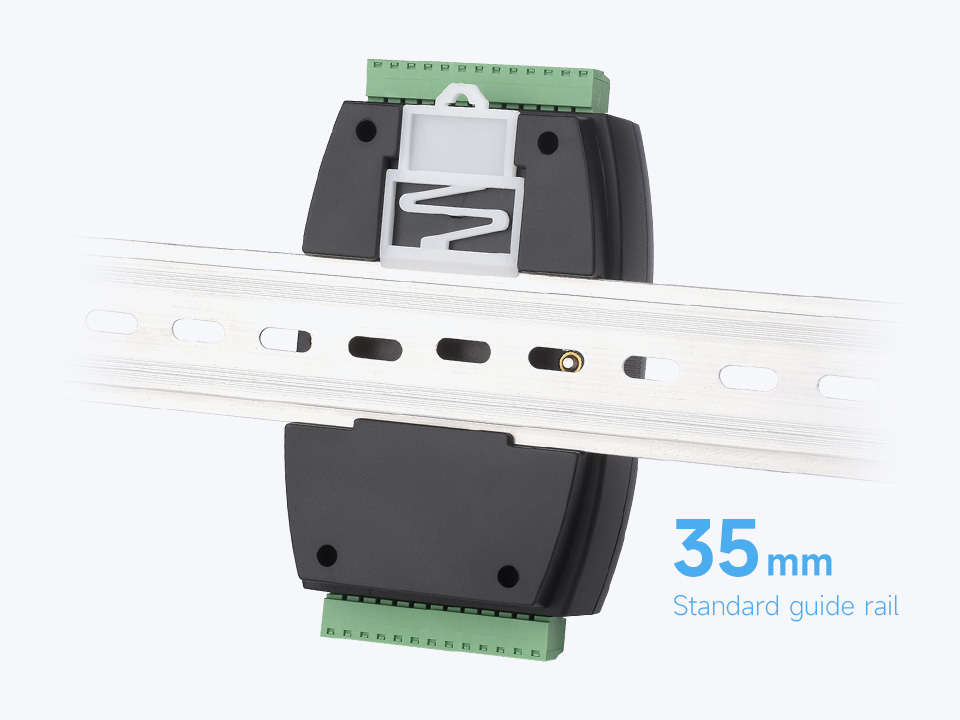

    • Thanh DIN Rail 35mm
    • Gắn vít
  • Ứng dụng:
    • PLC
    • HMI
    • SCADA
    • Điều khiển công nghiệp
    • Nhà máy thông minh
    • Hệ thống IoT công nghiệp
    • Điều khiển và giám sát thiết bị qua RS485.

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.

Bộ sản phẩm bao gồm:
  1. Modbus RTU IO 8CH x1
  2. Power supply terminal adapter x1
  3. Screwdriver x1
