Waveshare Industrial 4-Ch DC Monitoring Module, 16-bit High-Precision Acquisition, RS485 Modbus RTU Protocol

Thương hiệu: Waveshare
Bảo hành: 3 tháng
Tình trạng: Còn hàng
SKU: HS2369V
GIÁ BÁN: (Mã sản phẩm / SKU có chữ cuối V là hàng CTY giá đã bao gồm thuế)
810.000₫

Bảo hành cơ bản

  • Sản phẩm được kiểm tra trước khi bán Sản phẩm được kiểm tra trước khi bán
  • Quý Khách quay video kiểm tra sản phẩm khi nhận hàng Quý Khách quay video kiểm tra sản phẩm khi nhận hàng
  • Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng Thông báo tình trạng lỗi trong 7 ngày kể từ khi nhận hàng
  • Xử lý lỗi theo chính sách bảo hành

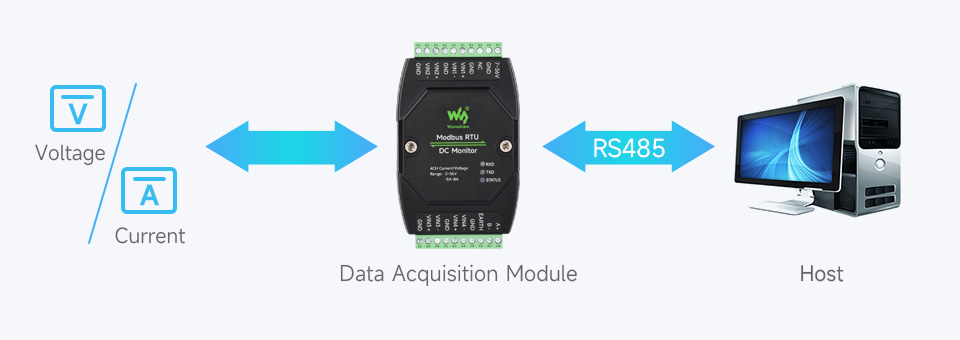

Waveshare Industrial 4-Ch DC Monitoring Module, 16-bit High-Precision Acquisition, RS485 Modbus RTU Protocol là thiết bị đo lường điện áp, dòng điện và công suất DC 4 kênh chuẩn công nghiệp, hỗ trợ giao thức Modbus RTU qua giao tiếp RS485. Thiết bị cho phép giám sát đồng thời điện áp, dòng điện hai chiều và công suất của 4 kênh độc lập với độ phân giải 16-bit, phù hợp cho các hệ thống PLC, HMI, SCADA, IoT công nghiệp, quản lý nguồn DC, năng lượng mặt trời và hệ thống pin.

Waveshare Industrial 4-Ch DC Monitoring Module, 16-bit High-Precision Acquisition, RS485 Modbus RTU Protocol sử dụng điện trở shunt chính xác 0.002Ω ±1%, hỗ trợ đo điện áp đến 36VDC, dòng điện hai chiều ±8A và tính toán trực tiếp công suất tiêu thụ. Thiết bị được tích hợp cách ly nguồn, cách ly quang, cầu chì tự phục hồi, TVS chống xung quá áp và chống tĩnh điện, đảm bảo hoạt động ổn định trong môi trường công nghiệp có nhiều nhiễu điện từ. Thiết kế vỏ chống cháy chuẩn DIN Rail giúp việc lắp đặt trong tủ điện nhanh chóng, an toàn và thuận tiện.

THÔNG SỐ KỸ THUẬT

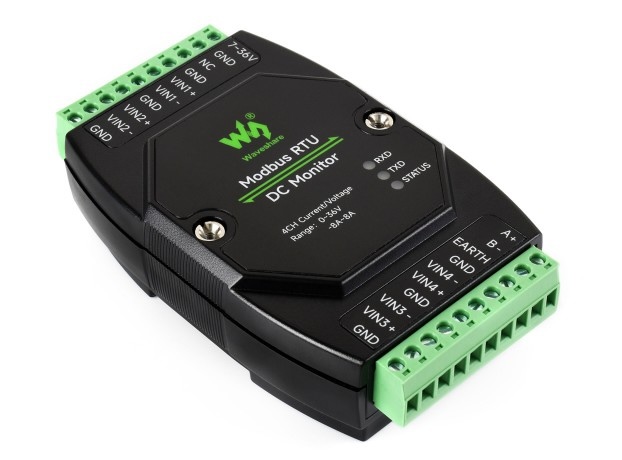

  • Model: Modbus RTU DC Monitor
  • SKU: 33931
  • Thương hiệu: Waveshare
  • Loại thiết bị: Module giám sát điện áp, dòng điện và công suất DC
  • Số kênh đo: 4 kênh độc lập
  • Giao tiếp truyền thông: RS485
  • Giao thức: Modbus RTU
  • Nguồn cấp: DC 7 ~ 36V
  • Tốc độ truyền: 4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 128000 / 256000bps
  • Cấu hình mặc định: 9600, N, 8, 1
  • Địa chỉ Modbus: 1 ~ 255
  • Dải đo điện áp: 0 ~ 36VDC
  • Dải đo dòng điện: ±8A
  • Đo dòng hai chiều (Bidirectional Current Measurement)
  • Đo trực tiếp công suất DC
  • Điện trở shunt: 0.002Ω ±1%
  • Độ phân giải: 16-bit
  • Độ phân giải dòng điện: 0.8mA

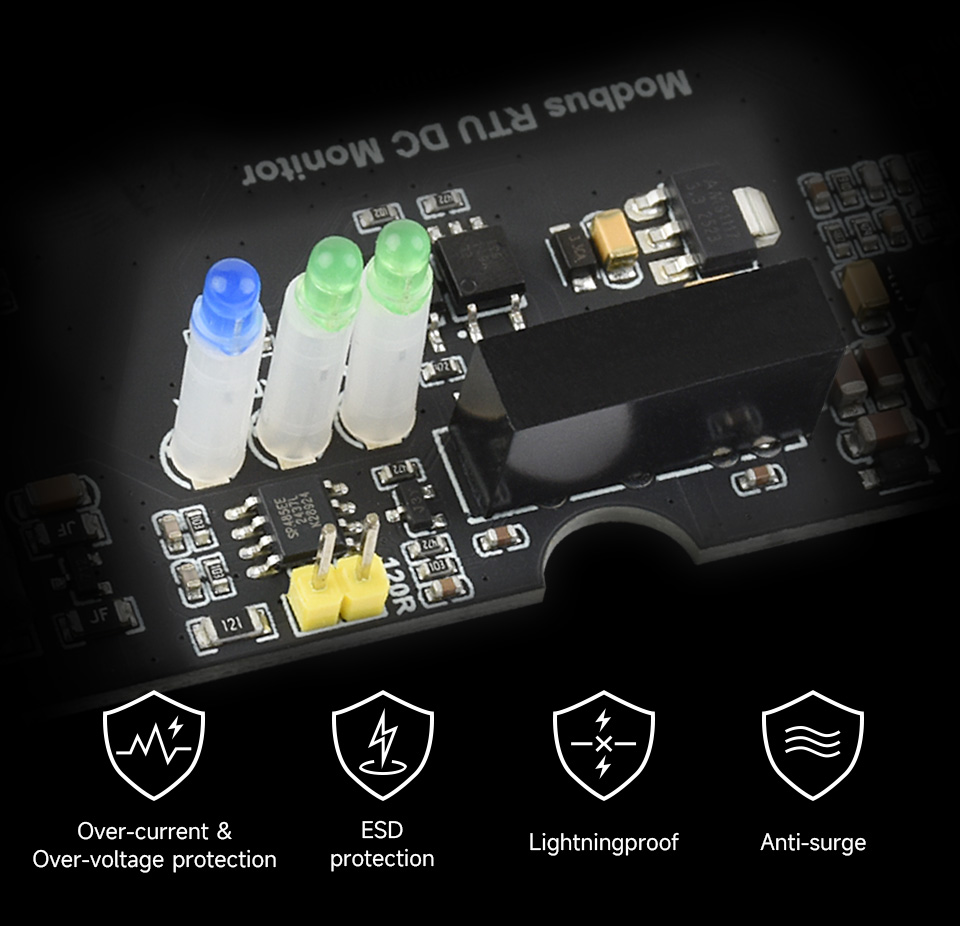

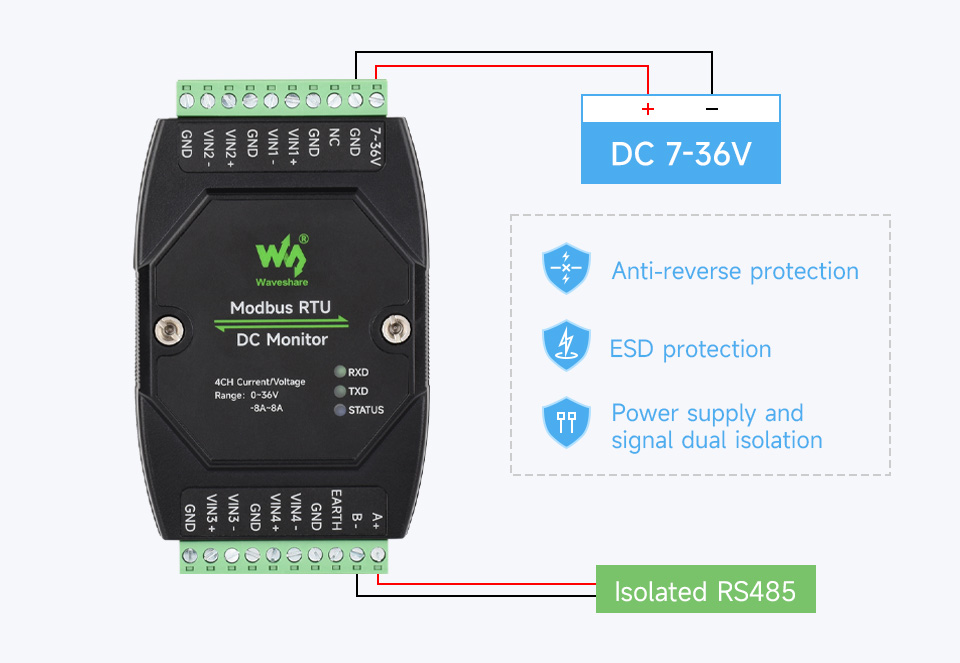

  • Mạch bảo vệ:
    • Cách ly nguồn
    • Cách ly quang tín hiệu
    • TVS chống xung quá áp
    • Cầu chì tự phục hồi
    • Diode chống ngược cực
    • Chống sét lan truyền và chống tĩnh điện (ESD)

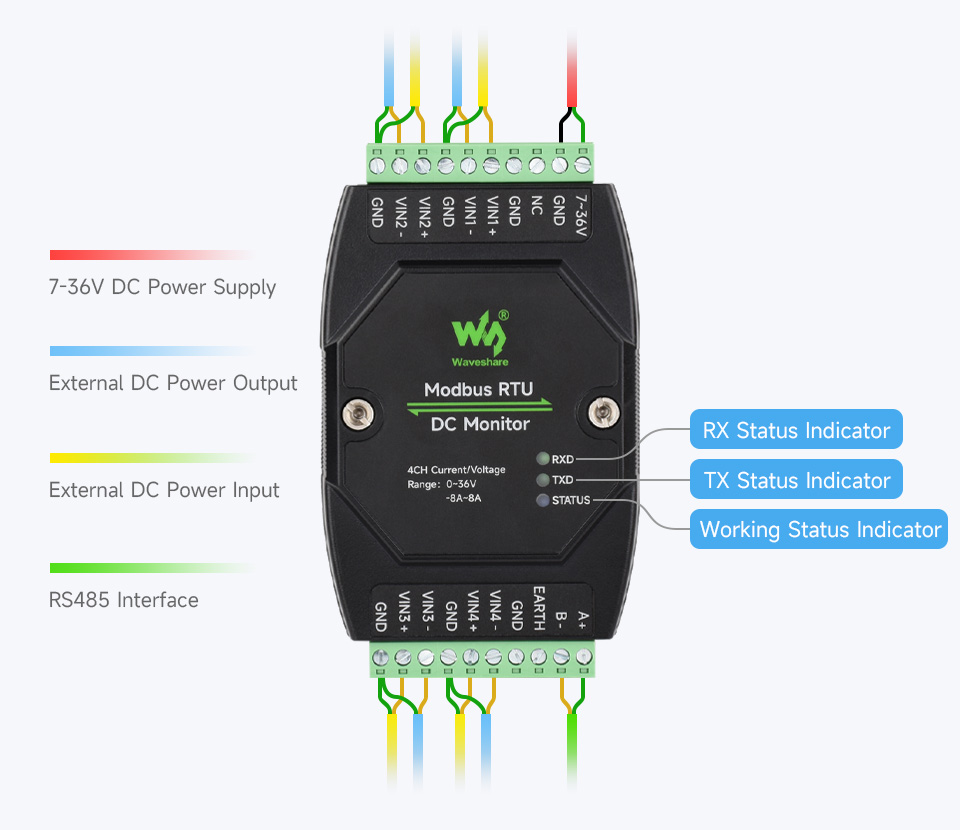

  • Đèn báo trạng thái:
    • STATUS
    • TXD
    • RXD

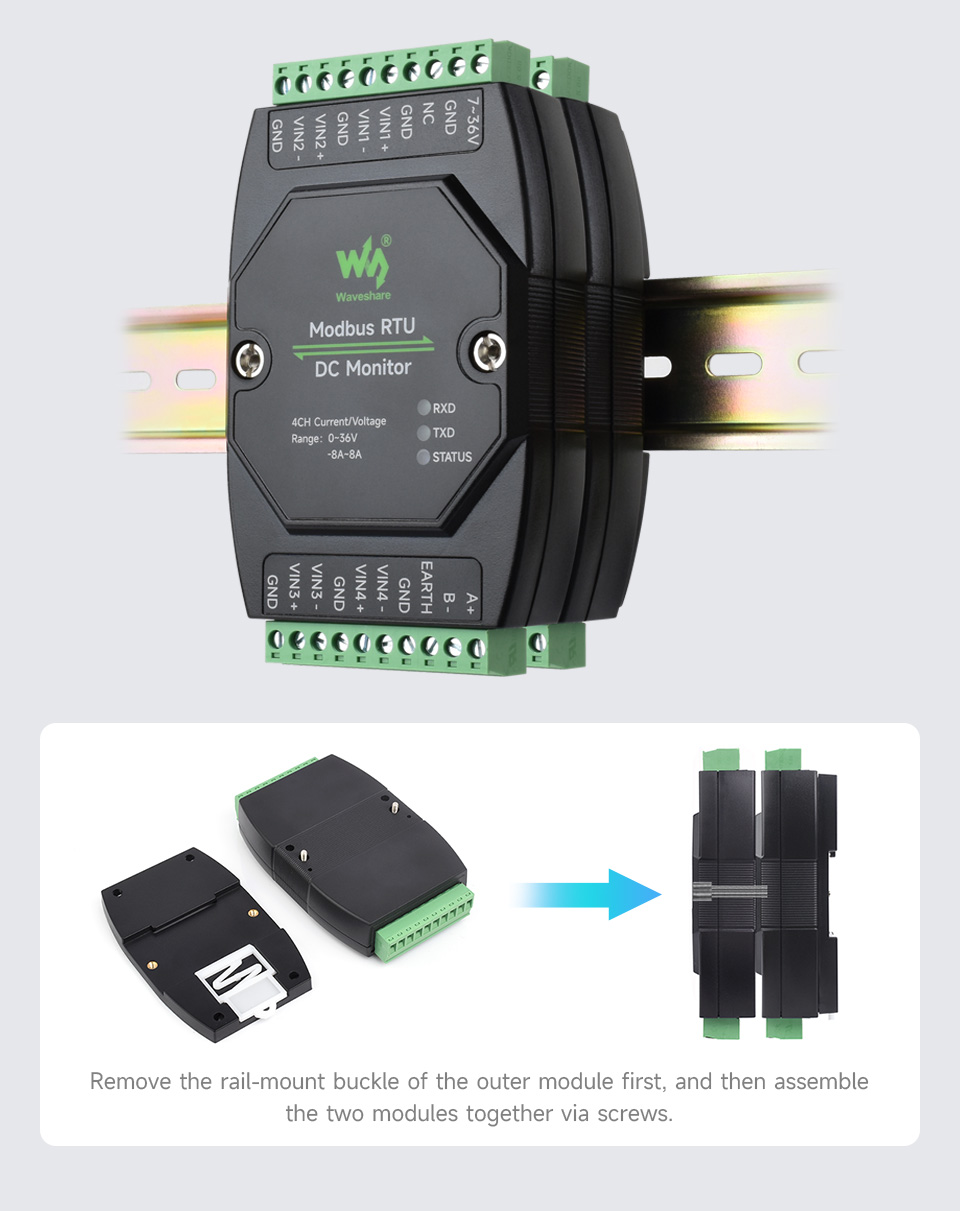

  • Kiểu lắp đặt:
    • Thanh DIN Rail 35mm
    • Hỗ trợ lắp ghép nhiều module
  • Ứng dụng:
    • Giám sát nguồn DC
    • Hệ thống pin và lưu trữ năng lượng
    • Nguồn năng lượng mặt trời
    • PLC, HMI, SCADA
    • IoT công nghiệp
    • Hệ thống quản lý năng lượng DC (DC Energy Monitoring)

TRANG CHỦ NHÀ SẢN XUẤT VÀ HƯỚNG DẪN SỬ DỤNG.

Bộ sản phẩm bao gồm:
  1. Modbus RTU DC Monitor x1
  2. Power supply terminal adapter x1
  3. Screwdriver x1
