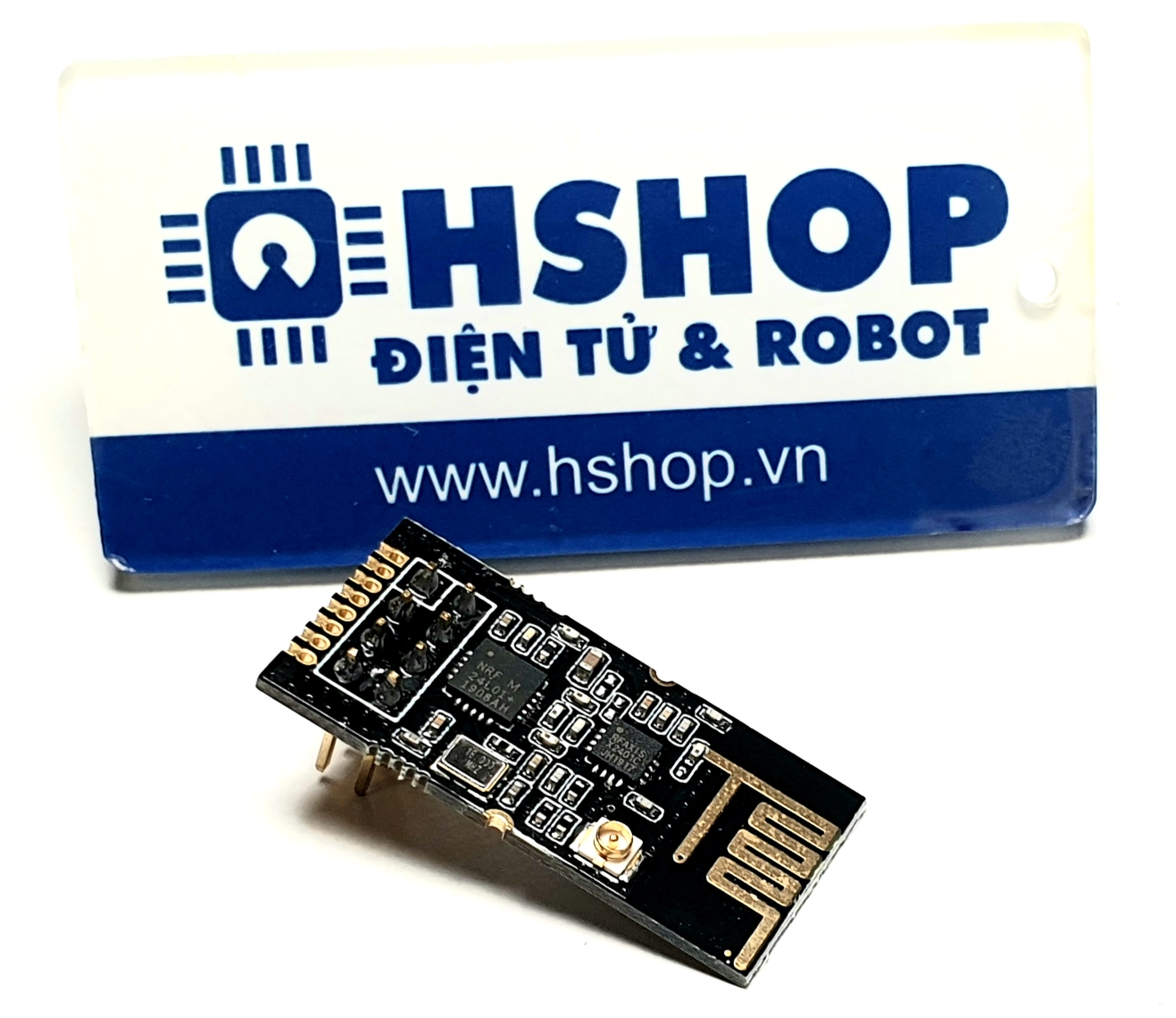

Mạch thu phát RF 2.4GHz NRF24L01+ PA + LNA GT-24

Mạch thu phát RF 2.4GHz NRF24L01+ PA + LNA GT-24 có thiết kế chuẩn công nghiệp, mạch được tích hợp thêm phần khuếch đại công suất phát PA + LNA (Power + Low Noise Amplifiers) cho khoảng cách truyền nhận xa và ổn định, theo thông số từ nhà Sản xuất khoảng cách truyền nhận có thể lên đến 1100m

Mạch thu phát RF 2.4GHz NRF24L01+ PA + LNA GT-24 sử dụng linh kiện chất lượng tốt, độ bền cao, phù hợp cho nhiều ứng dụng truyền nhận dữ liệu không dây khác nhau: Smarthone, IoT,...

Thông số kỹ thuật:

• Model: RF 2.4GHz NRF24L01+ PA + LNA GT-24
• Điện áp sử dụng: 2~3.6VDC
• Điện áp giao tiếp: TTL, tương thích 3.3VDC~5VDC.
• Dòng tiêu thụ tối đa: 90mA (Transmitter) / 20mA (Receiver)
• Dòng nghỉ: 30uA
• Tần số hoạt động: 2.4~2.525Ghz
• Công suất phát: 20dbm
• Tốc độ truyền dữ liệu cao: 250k~2Mbps.
• Chuẩn giao tiếp: SPI.
• Tích hợp khuếch đại công suất PA + LNA.
• Khoảng cách tối đa: 1100m.
• Kênh: 125 kênh truyền thông.
• Anten PCB tích hợp và ngõ ra anten chuẩn Ipex.
• Kích thước: 30.3 x 14.5mm

Tài liệu tham khảo:

• Datasheet: Datasheet nRF24L01
• Code mẫu và thư viện: nRF24L01 Example
• Hướng dẫn sử dụng.

Lưu ý: Mạch được thiết kế với Anten PCB tích hợp có thể hoạt động mà không cần phải thêm Anten ngoài, tuy nhiên nếu cần Quý Khách có thể mua Anten rời 2.4GHz chuẩn Ipex sử dụng kèm mạch như hướng dẫn dưới đây:
