Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A MH-CD42

Nhà sản xuất: Import
Giá bán
60,000₫

Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A MH-CD42 được sử dụng trong các ứng dụng cấp nguồn bằng pin Lithium (Pin Lipo, 18650,...), mạch có chức năng sạc và bảo vệ pin, tích hợp đèn báo hiển thị trạng thái pin theo mức chuyên nghiệp, ngoài ra mạch còn có khả năng nâng áp pin để cung cấp nguồn đầu ra ổn định 5VDC 2.1A, thích hợp cho các ứng dụng cấp nguồn bằng pin Lithium: Robot, mạch điều khiển, cảm biến,...

Thông số kỹ thuật:

  • Nguồn đầu vào: 4.5~5.5VDC (recommended 5VDC)
  • Dòng sạc : 0~2.1A
  • Charging quiescent current: 100uA
  • Điện áp khi pin đầy: 4.2V+-1%.
  • Dòng xả pin: 0~3.5A;
  • Discharge quiescent current: 50uA
  • Discharge efficiency: 96% maximum
  • Điện áp đầu ra Vout: 5V+- 0.1
  • Dòng đầu ra Vout: 0~2.1A
  • Ambient temperature: -20° to +85°
  • Module with lithium battery protection function (for lithium battery withoutprotection, with protection board)
  • Overcurrent protection (OCP)
  • Overvoltage protection (OVP)
  • Short circuit protection (SCP)
  • Over temperature protection (OTP)
  • Charge and discharge power level 4 interval indication
  • Kích thước: 16 x 25mm

Lưu ý nếu tải nhỏ hơn 50mA thì sau 30s mạch sẽ tự ngắt tải, để bỏ chức năng này cho một số mạch tiết kiệm năng lượng (như Vi điều khiển ở chế độ Sleep) cứ sau chu kỳ <20s ta dùng chân IO kích 1 xung LOW (duy trì 100ms) vào chân Key (tương đương 1 cái nhấn - nhả).

Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A CD42

Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A CD42

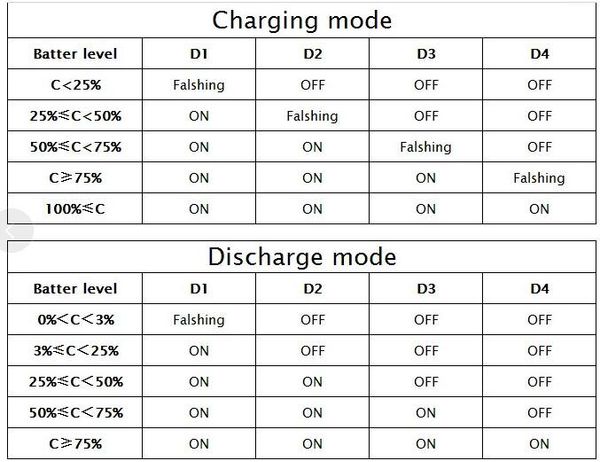

Indicator light:

Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A CD42

Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A CD42

Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A CD42

Mạch sạc pin Lithium và cấp nguồn DC 5V 2.1A CD42
