Waveshare UPS Module 3S, Uninterruptible Power Supply Module, 3S & 5V 5A Output

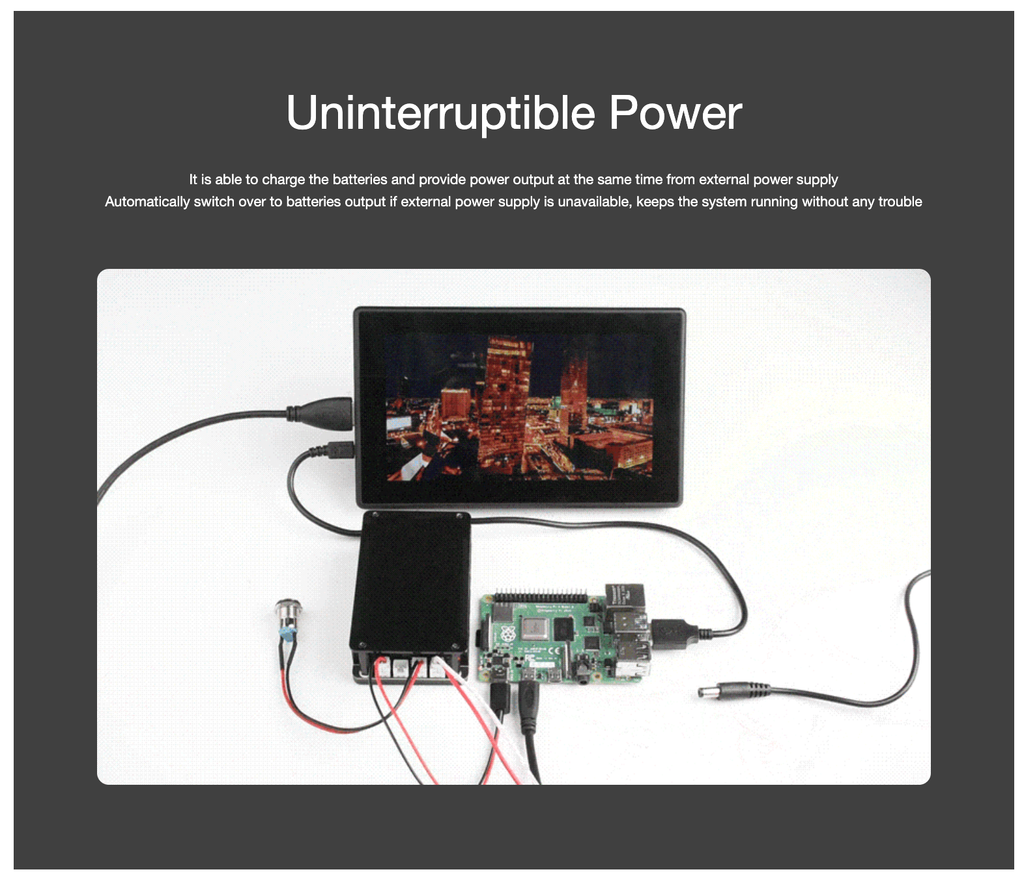

Waveshare UPS Module 3S, Uninterruptible Power Supply Module, 3S & 5V 5A Output là module nguồn dự phòng (UPS) sử dụng 03 pin Li-ion 18650 mắc nối tiếp (3S) (không kèm pin), hỗ trợ sạc và cấp nguồn đồng thời (Charge While Discharge), đảm bảo thiết bị vẫn hoạt động liên tục khi nguồn ngoài bị mất. Module cung cấp đồng thời điện áp pin 3S (9 ~ 12.6V), 5V lên đến 5A và 3.3V, phù hợp cho Raspberry Pi, Jetson Nano, robot di động, thiết bị IoT và các hệ thống nhúng.

Waveshare UPS Module 3S, Uninterruptible Power Supply Module, 3S & 5V 5A Output được tích hợp giao tiếp I2C cùng cảm biến đo điện áp và dòng điện, cho phép theo dõi điện áp pin, dòng sạc/xả, công suất và trạng thái hoạt động theo thời gian thực. Người dùng có thể dễ dàng đọc các thông số này từ Raspberry Pi hoặc vi điều khiển để xây dựng các ứng dụng quản lý nguồn và cảnh báo pin.

Waveshare UPS Module 3S, Uninterruptible Power Supply Module, 3S & 5V 5A Output còn được trang bị mạch cân bằng cell (Equalizing Charge) và các cơ chế bảo vệ như quá sạc, quá xả, quá dòng, ngắn mạch và đấu ngược cực, giúp tăng độ an toàn và kéo dài tuổi thọ pin. Thiết kế với nhiều đầu nối nguồn như DC Jack, USB Type-C, đầu nối XH2.54 và chân mở rộng, giúp dễ dàng tích hợp vào robot, thiết bị công nghiệp và các hệ thống nhúng.

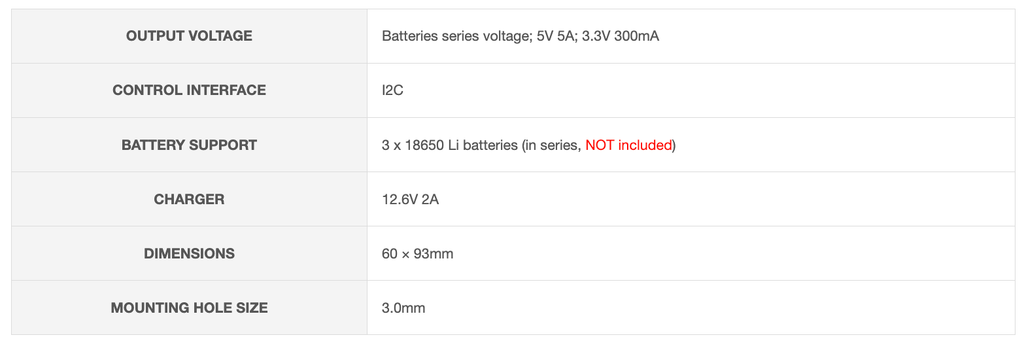

THÔNG SỐ KỸ THUẬT

• Model: UPS Module 3S
• SKU: 23884
• Thương hiệu: Waveshare
• Loại sản phẩm: Module nguồn dự phòng (UPS)

Nguồn và pin

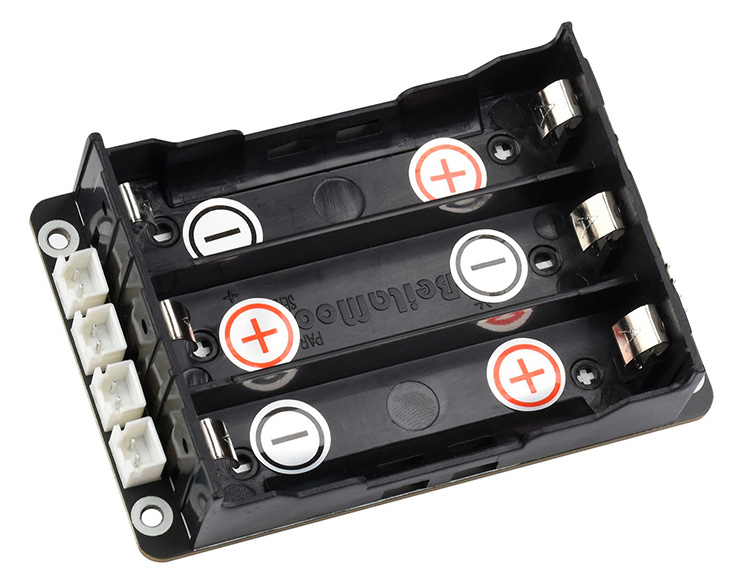

• Pin hỗ trợ: 3 × pin Li-ion 18650 mắc nối tiếp (không kèm pin)
• Điện áp sạc: 12.6VDC
• Dòng sạc: 2A
• Hỗ trợ: Sạc và cấp nguồn đồng thời (UPS)

Điện áp đầu ra

• Điện áp pin: 9 ~ 12.6V (3S)
• Đầu ra 5V: Tối đa 5A liên tục
• Đầu ra 3.3V: 300mA

Giao tiếp

• Giao tiếp điều khiển: I2C

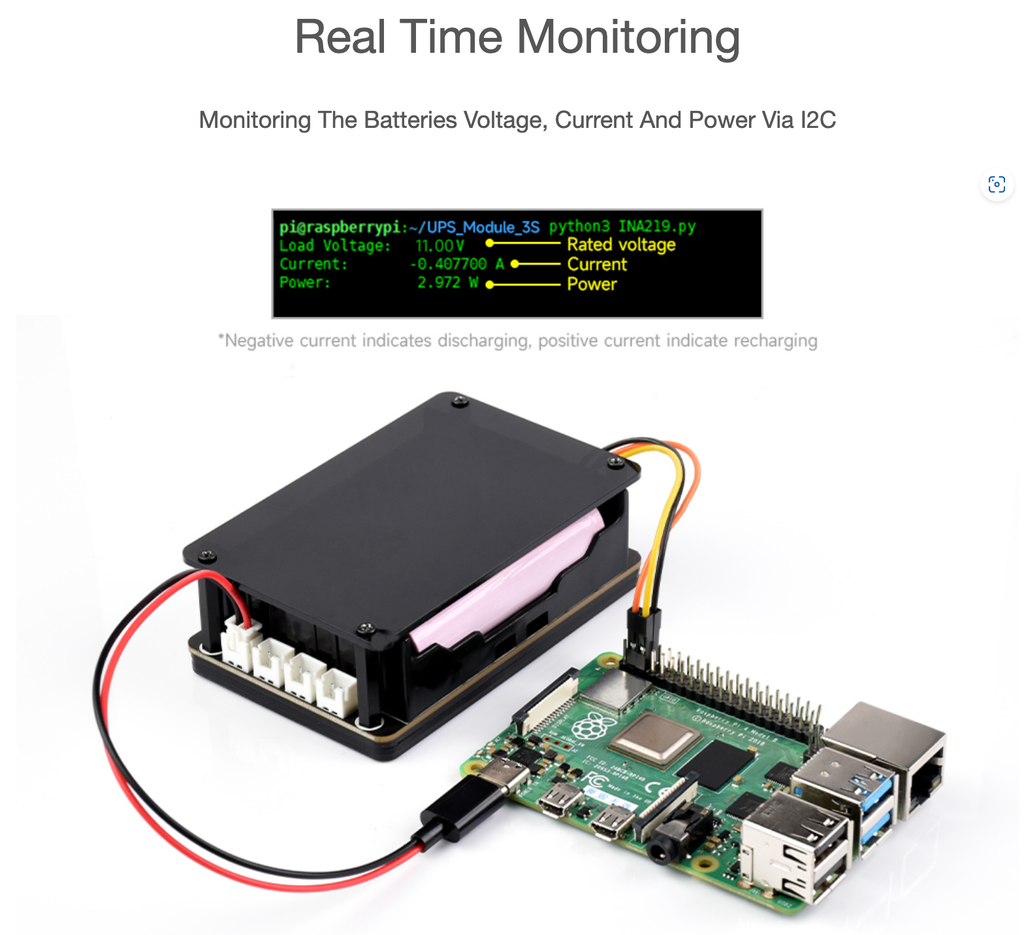

• Giám sát thời gian thực:
  • Điện áp pin
  • Dòng điện
  • Công suất

Cổng kết nối

• DC5521: Cổng sạc 12.6V
• USB Type-C: Đầu ra 5V
• XH2.54: Đầu ra điện áp pin và kết nối công tắc nguồn
• Header mở rộng: 5V, 3.3V và I2C

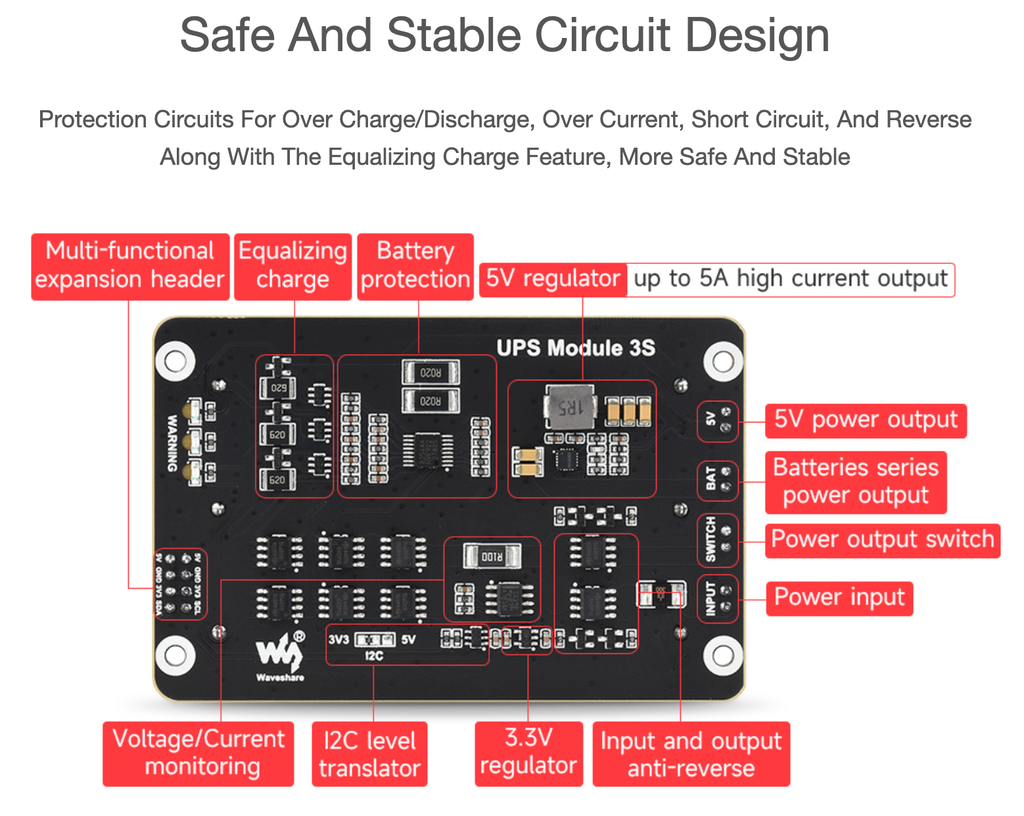

Tính năng bảo vệ

• Bảo vệ quá sạc
• Bảo vệ quá xả
• Bảo vệ quá dòng
• Bảo vệ ngắn mạch
• Bảo vệ đấu ngược cực
• Cân bằng điện áp giữa các cell pin

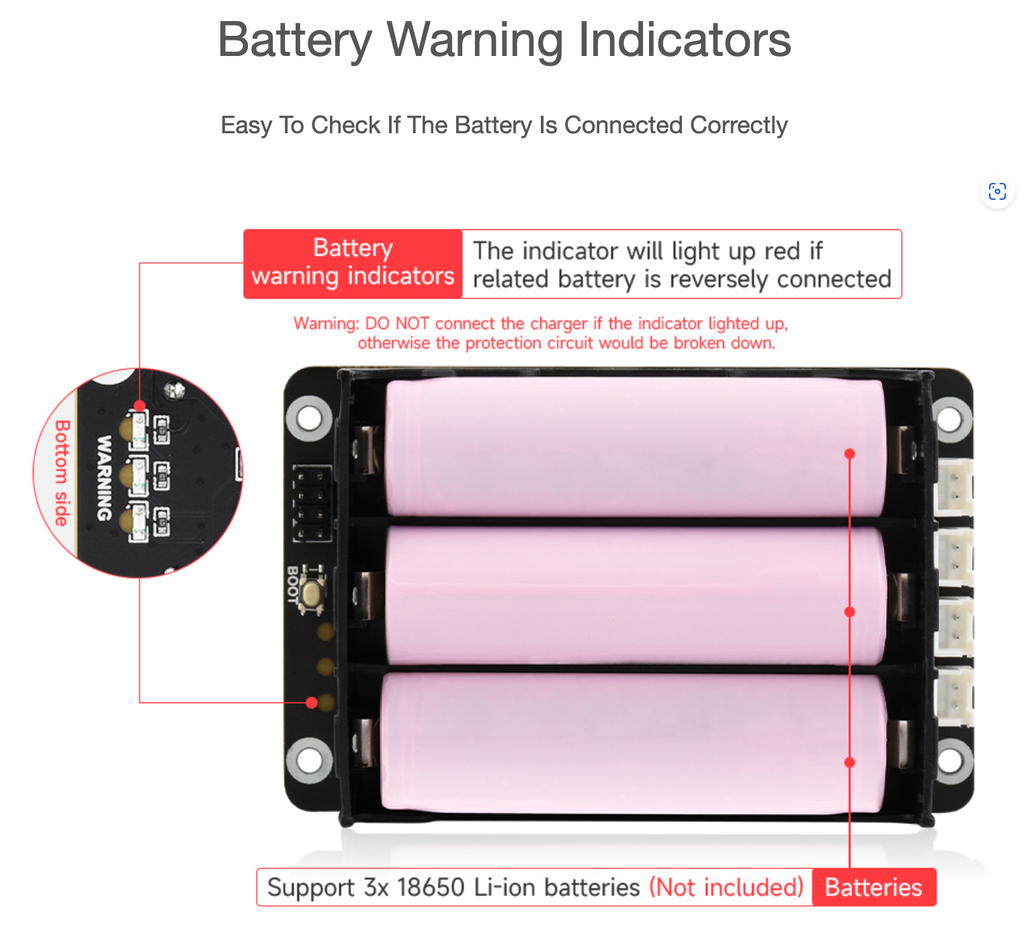

• LED cảnh báo lắp ngược pin

Thông số cơ khí

• Kích thước: 60 × 93 mm
• Đường kính lỗ bắt vít: 3.0 mm

Ứng dụng

• Raspberry Pi 5, Raspberry Pi 4B
• NVIDIA Jetson Nano
• Robot di động (AGV/AMR)
• Thiết bị IoT
• Hệ thống điều khiển công nghiệp
• Thiết bị nhúng cần nguồn dự phòng và giám sát trạng thái pin.

BỘ SẢN PHẨM BAO GỒM

1. UPS Module 3S x1

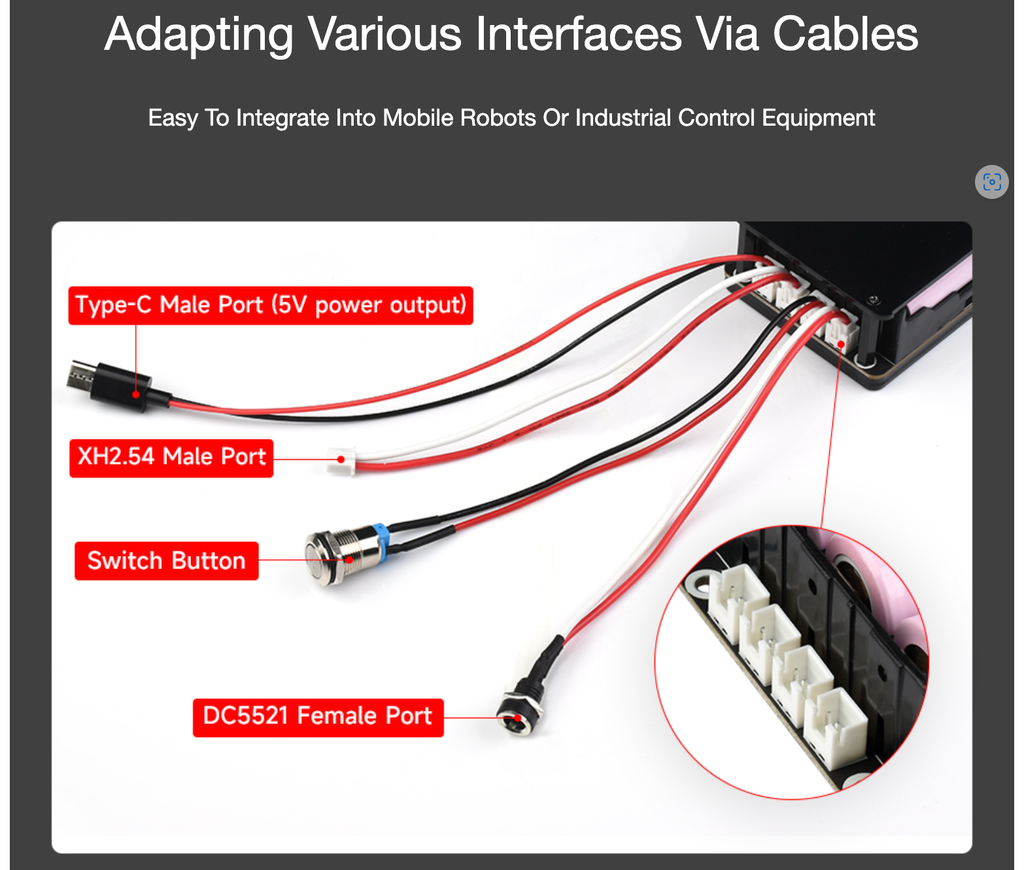

2. XH2.54 male self lock button switch ~15cm ×1
3. XH2.54 male to DC5521 female cable ~15cm x1
4. XH2.54 dual connector cable ~15cm ×1
5. XH2.54 male to Type-C cable ~20cm x1
6. Acrylic protection panels x1
7. Screws pack ×1
8. 12.6V 2A Battery Charger (US) x1
