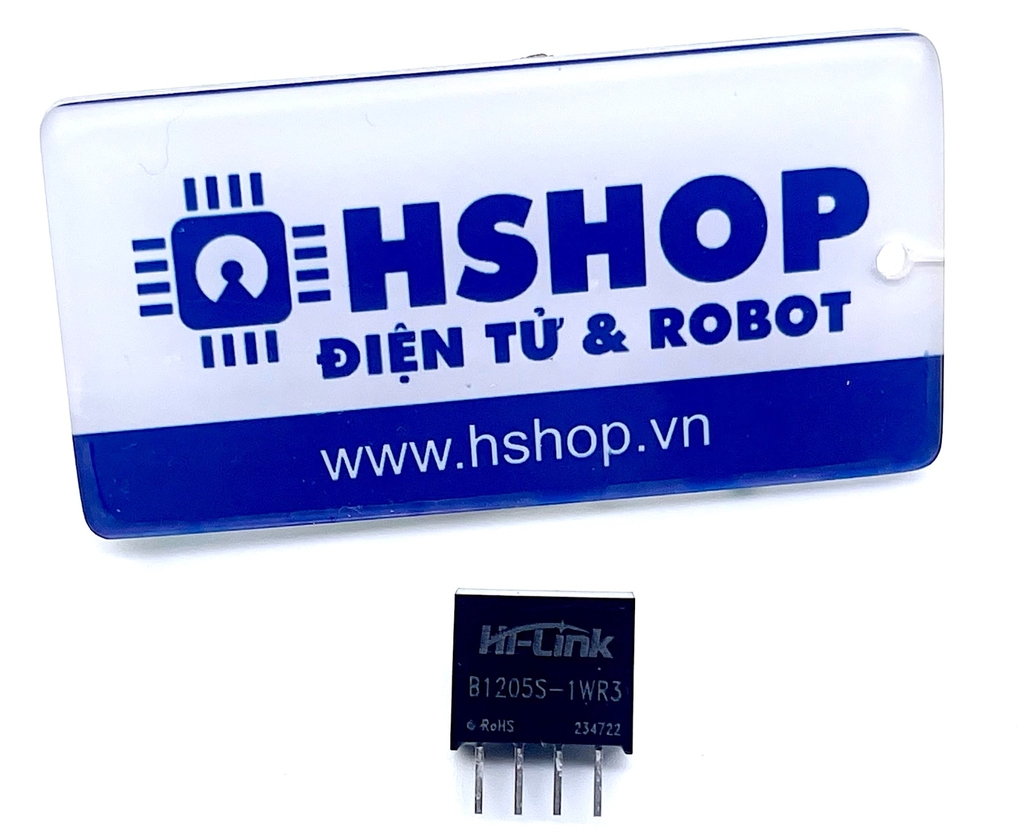

Nguồn cách ly DC-DC Isolated Power Module Hi-Link HLK-B1205S-1WR3 12VDC to 5VDC 1W

Lưu ý quan trọng:

• Để chắc chắn module hoạt động hiệu quả và đáng tin cậy thì công suất tải đầu ra không được nhỏ hơn 10% công suất định mức, nếu tải đầu ra sử dụng công suất quá nhỏ (như vi điều khiển) thì cần nối song song một điện trở với tải, điện trở lựa chọn phải có công suất tiêu thụ lớn hơn 10% công suất định mức của module và công suất chịu đựng của điện trở phải lớn hơn 5 lần công suất sử dụng thực tế để điện trở sẽ không nóng khi sử dụng.

Nguồn cách ly DC-DC Isolated Power Module Hi-Link HLK-B1205S-1WR3 12VDC to 5VDC 1W được sử dụng để cấp nguồn DC trong các ứng dụng cần cách ly nguồn, chống nhi���u, nguồn có kích thước nhỏ gọn để dễ dàng tích hợp vào thiết kế của bạn.

B_S-1WR3 series is a small size, high-efficiency micro power, constant voltage, input isolation and unregulated, single output DC/DC power supply module provided by Hi-link to customers; this series of products are specially designed for the needs of on-board power supply systems. Designed for applications that generate a set of voltages isolated from the input power supply.

This product is suitable for:

• The voltage of the input power supply is relatively stable (voltage variation range ±10%Vin).
• Isolation is required between input and output (isolation voltage≤1500VDC).
• The requirements for output voltage stability are not high.
• Typical applications: pure digital circuits, general low-frequency analog circuits, relay drive circuits, data exchange circuits,

Thông số kỹ thuật:

• Model: DC-DC Isolated Power Module Hi-Link HLK-B1205S-1WR3
• Điện áp vào: 12VDC
• Điện áp ngõ ra: 5VDC
• Công suất trung bình: 1W
• Sustainable short circuit protection
• Isolated voltage 1500VDC/min, 3000VDC/1s
• No-load input current as low as 5mA
• Working environment temperature: -40℃～+85℃
• Efficiency up to 88%
• International standard pin mode
• Small SIP package
• Low ripple/noise (20MH bandwidth): 30mVp-p(typ)
• MTBF≥3.5 million

Datasheet.
