Mạch Mtiny ESP32 WROVER-IE (Arduino Compatible)

    Mạch Mtiny ESP32 WROVER-IE (Arduino Compatible)
Nhà sản xuất: MakerLab.vn
Mã sản phẩm:HS001762
Giá bán
170,000₫
Thêm vào giỏ hàng

Lưu ý:

  • Quý Khách cần mua thêm mạch nạp Mtiny Programmer để nạp chương trình cho mạch, có thể mua thêm mạch cấp nguồn rời Mtiny Power để cấp nguồn cho mạch sau khi đã nạp chương trình.
  • Mạch Mtiny ESP32 WROVER-IE hiện chỉ có một phiên bản duy nhất với dung lượng bộ nhớ Flash là 16MB.
  • Mạch có kiểu Anten là Ipex / PCB nhưng mặc định là Anten Ipex và cần mua thêm Anten 2.4Ghz Ipex rời để sử dụng, để chuyển sang Anten PCB cần hàn tại vị trí sau:

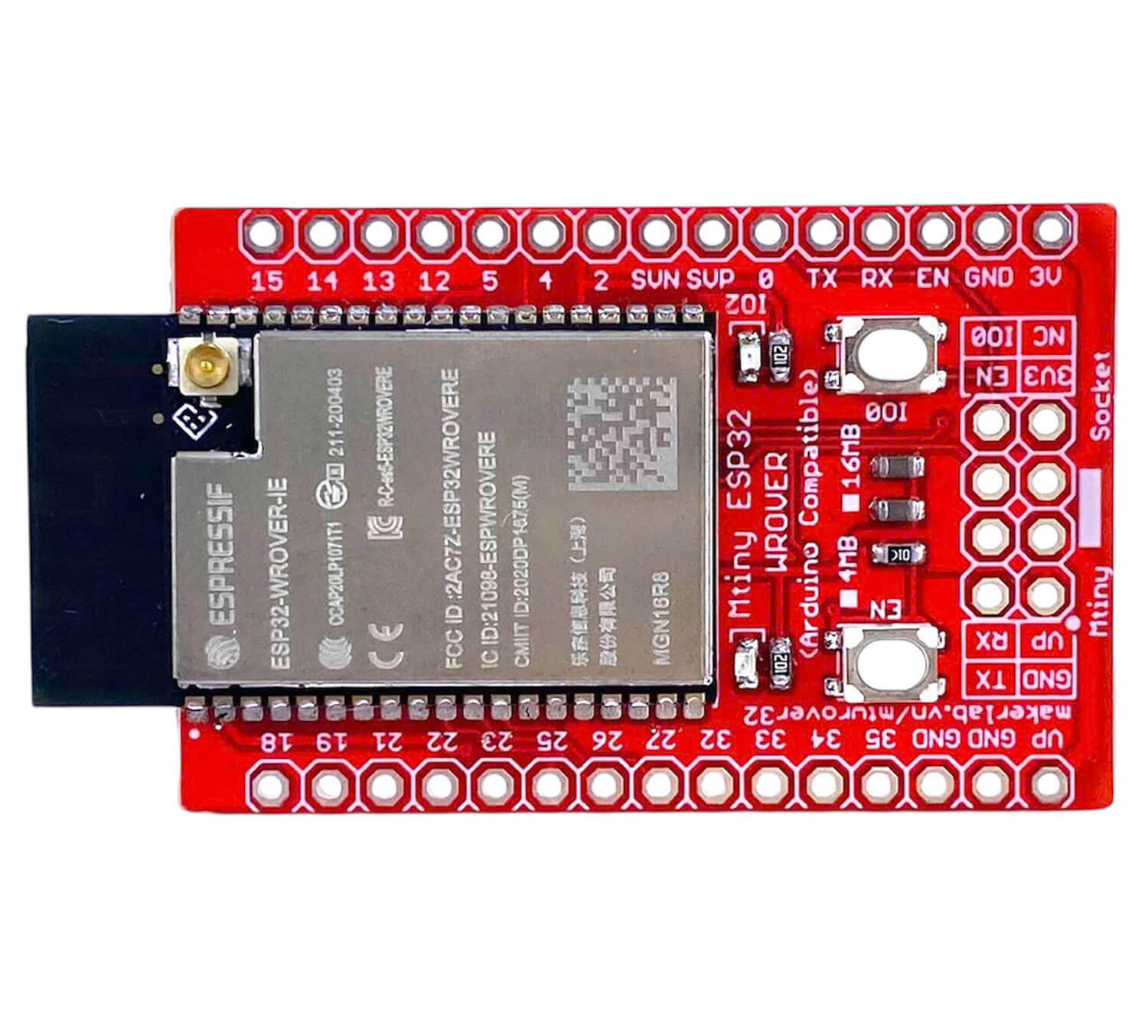

Mạch Mtiny ESP32 WROVER-IE

Mạch Mtiny ESP32 WROVER-IE (Arduino Compatible) được nghiên cứu và và sản xuất bởi MakerLab.vn dựa trên module Wifi BLE SoC ESP32 WROVER-IE từ chính hãng Espressif, mạch có thiết kế nhỏ gọn tiện lắp đặt, dễ dàng kết nối và lập trình với phần mềm Arduino qua mạch nạp Mtiny Programmer với chuẩn nạp Mtiny Socket.

Mtiny là viết tắt của Maker Tiny là dự án tạo ra các mạch vi điều khiển với thiết kế nhỏ gọn sử dụng chuẩn chân cắm DIP 2.54mm, các mạch Mtiny cùng sử dụng chung mạch nạp chương trình và giao tiếp máy tính Mtiny Programmer với chuẩn nạp Mtiny Socket.

Thông số kỹ thuật:

  • Model: Mtiny ESP32 WROVER-IE (Arduino Compatible)
  • CPU and On­Chip Memory
    • ESP32-D0WD-V3 embedded, Xtensa dual-core 32-bit LX6 microprocessor, up to 240 MHz
    • 448 KB ROM
    • 520 KB SRAM
    • 16 KB SRAM in RTC
  • Power Supply:
    • Direct 3V3 Pin: 3.0 ~ 3.6VDC, Typical 3.3VDC, Current > 500mA
    • With Mtiny Power Module: 6~24VDC (not included)
  • Interface: SD card, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, IR, pulse counter, GPIO, capacitive touch sensor, ADC, DAC, Two-Wire Automotive Interface (TWAI®, compatible with ISO11898-1)
  • Wifi:
    • 802.11b/g/n
    • Bit rate: 802.11n up to 150 Mbps
    • A-MPDU and A-MSDU aggregation
    • 0.4 µs guard interval support
    • Center frequency range of operating channel: 2412 ~ 2484MHz
  • Bluetooth:
    • Bluetooth V4.2 BR/EDR and Bluetooth LE specification
    • Class-1, class-2 and class-3 transmitter
    • AFH
    • CVSD and SBC
  • Integrated Components on Module:
    • 40 MHz crystal oscillator
    • 16MB (XX0H28) SPI Flash
    • 8MB external Pseudo Static RAM
  • Antenna: PCB / IPEX
  • Button: EN (Enable) / IO0
  • Led: Power Led / IO2
  • Packet: DIP30 (15x2) 2.54mm
  • Programmer: Mạch Mtiny Programmer (Arduino Compatible)
  • Programmer Connector: Mtiny Socket - IDC 8-Pin (2x4)

Trang chủ nhà sản xuất và hướng dẫn sử dụng với phần mềm Arduino.

Bộ sản phẩm bao gồm:

  • 1 x Mtiny ESP32 WROVER-IE (chưa hàn chân).
  • 1 x Rào đực 2x4 chân (dùng để hàn Mtiny Socket).
  • 2 x Rào đực 15 chân (dùng để hàn chân giao tiếp 2 bên).

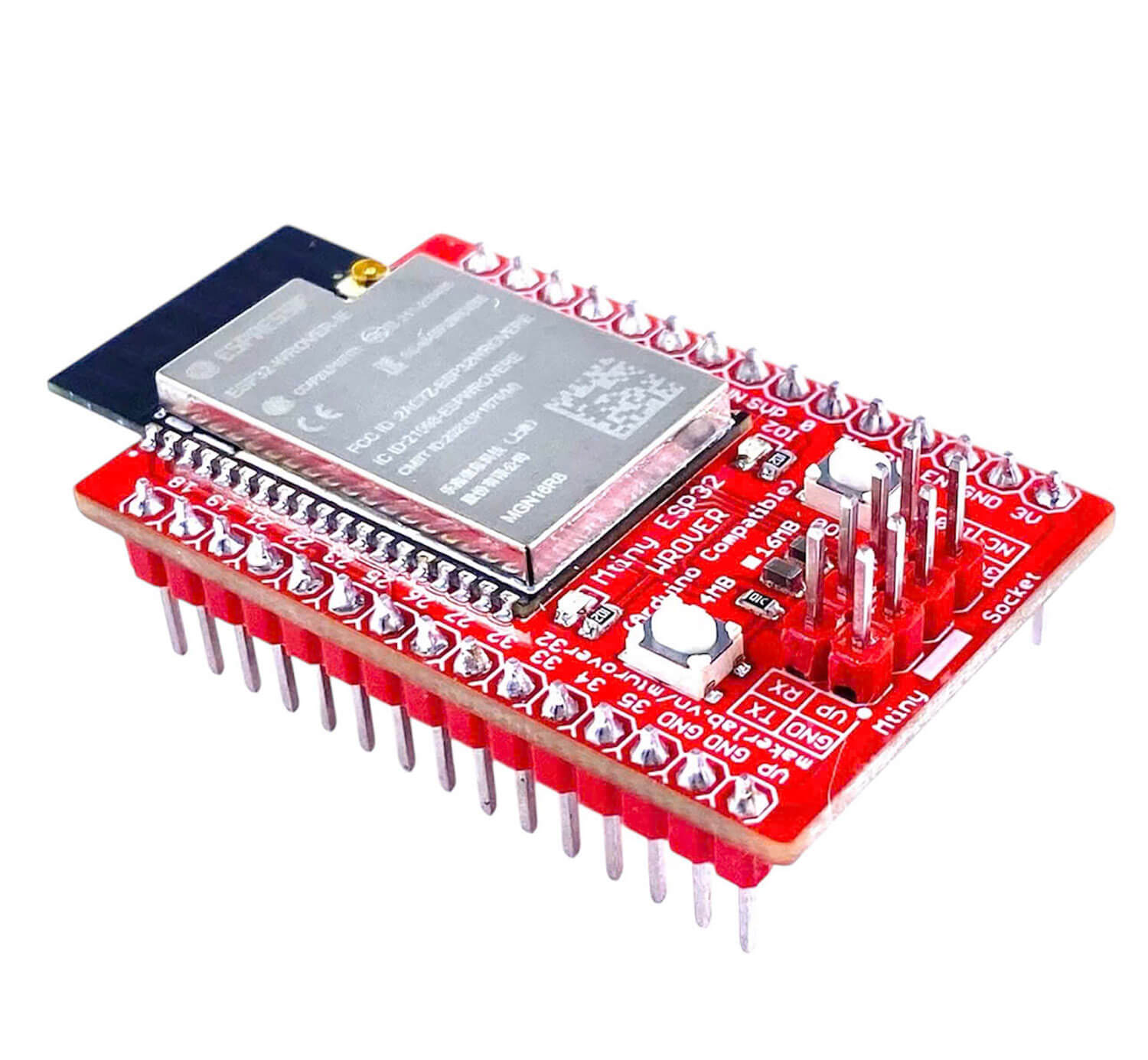

Mạch Mtiny ESP32 WROVER-IE (Arduino Compatible)

Quý Khách có thể mua tuỳ chọn phiên bản hàn chân sẵn như hình với giá +15.000VNĐ:

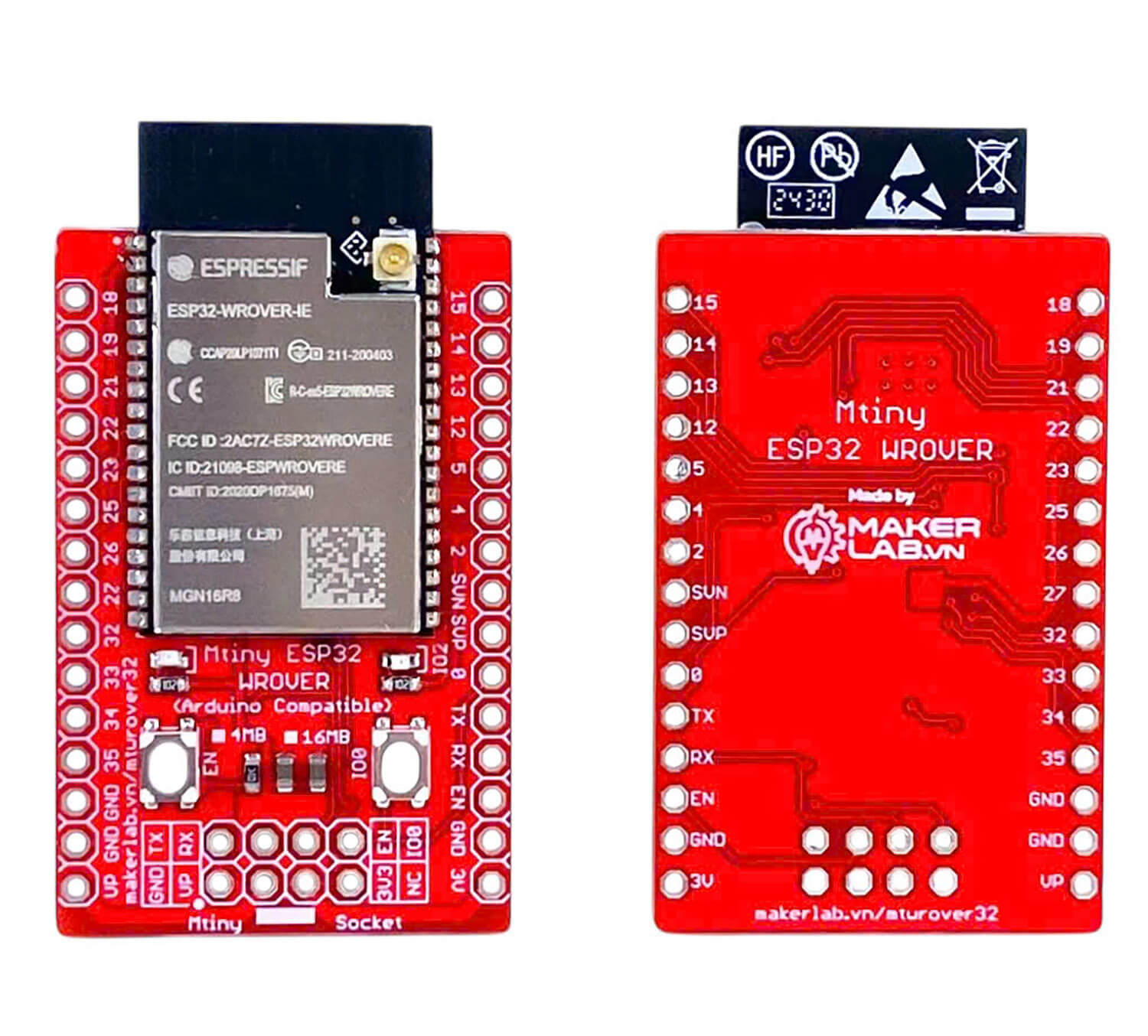

Mạch Mtiny ESP32 WROVER-IE (Arduino Compatible)
