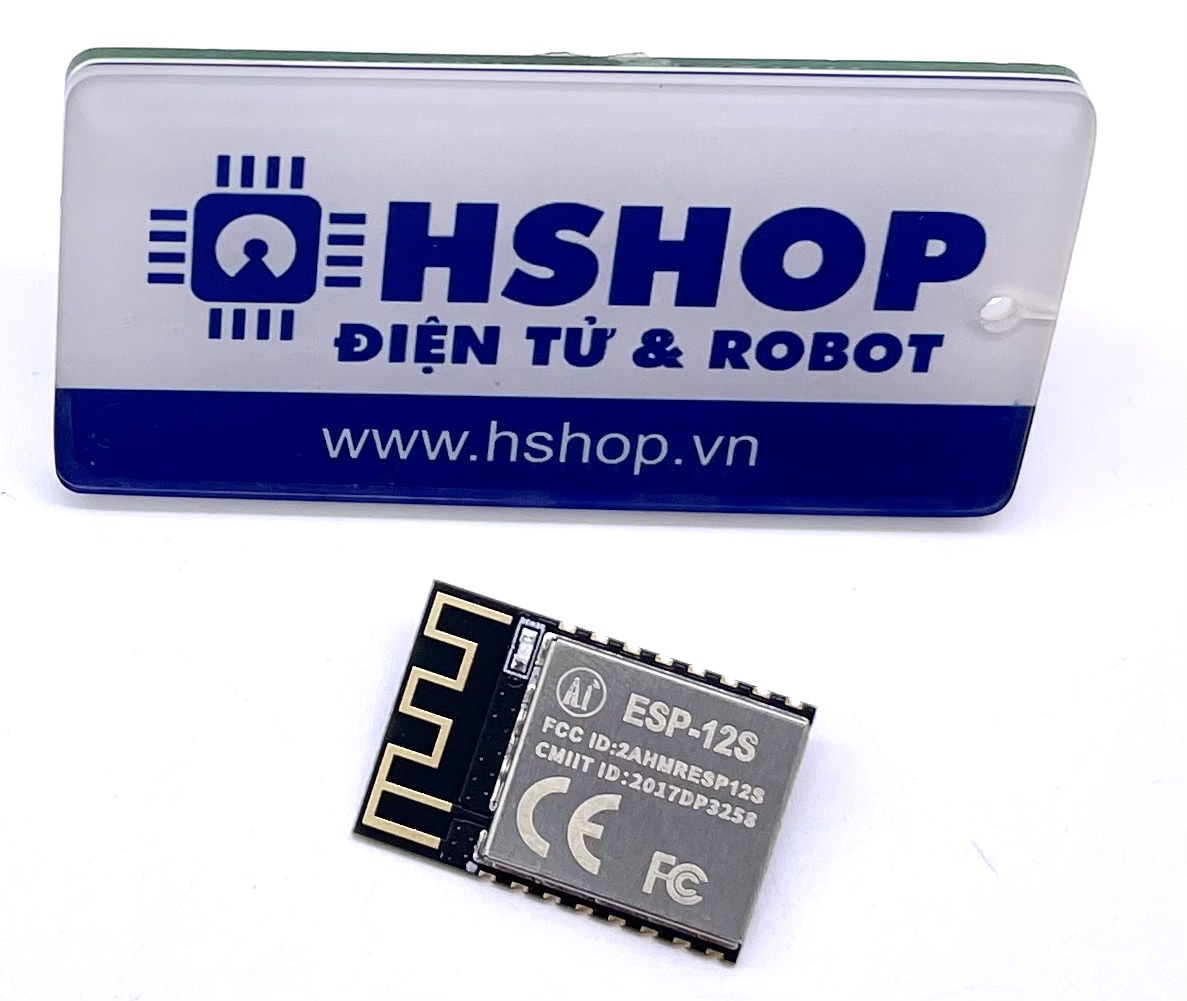

Mạch thu phát Wifi SoC ESP8266 ESP-12S Ai-Thinker

Lưu ý:

• Có thể mua mạch ra chân Mtiny ESP8266 ESP-12S và mạch nạp Mtiny Programmer để sử dụng và lập trình nhanh hoặc phiên bản Breakout tương thích kiểu chân với ESP-01S tại đây.
• Quý Khách lưu ý mạch tại Hshop.vn là hàng chính hãng Ai-Thinker với chất lượng, độ ổn định và độ bền cao nhất, trên thị trường có rất nhiều loại hàng trôi nổi giá rẻ, chất lượng kém, bắt sóng yếu và không ổn định.

Thông báo của nhà sản xuất Ai-Thinker về 1 số thay đổi ký hiệu trên Module.

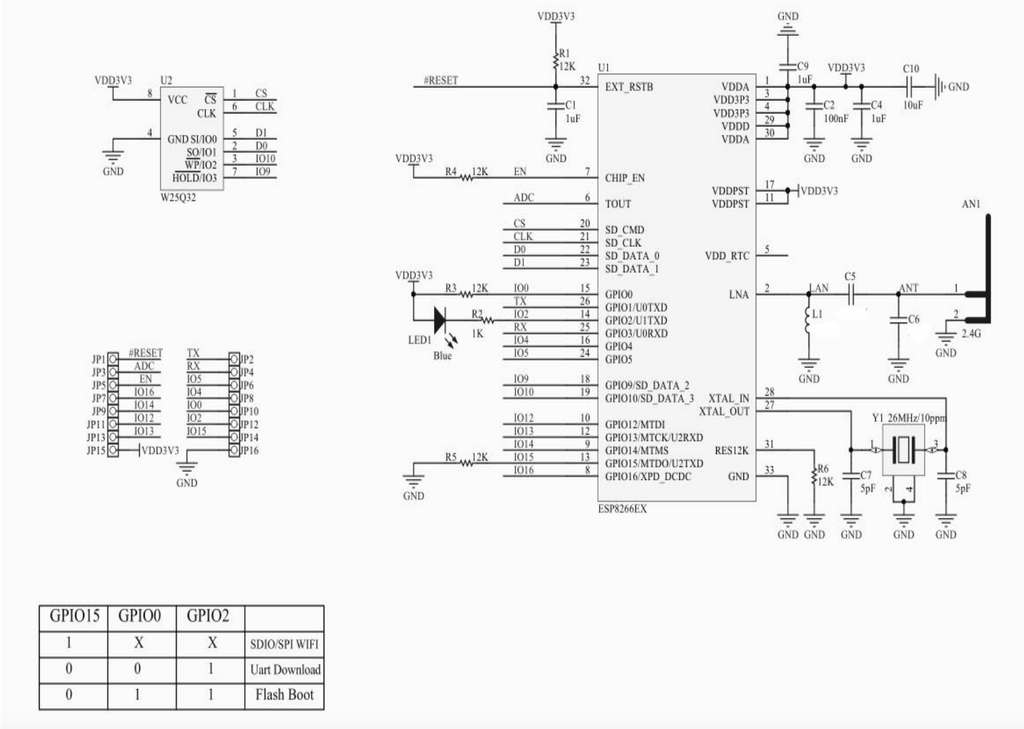

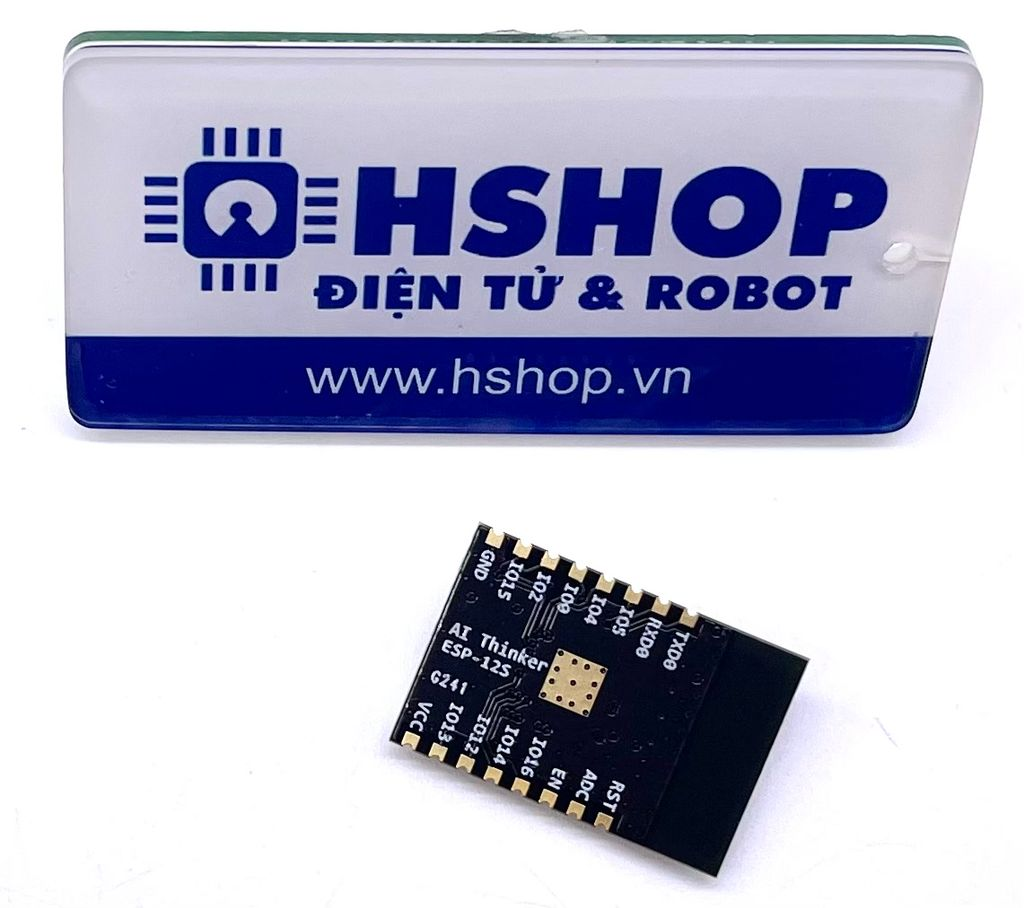

Mạch thu phát Wifi SoC ESP8266 ESP-12S Ai-Thinker là phiên bản tương đương của dòng ESP-12F tuy nhiên có 1 số thay đổi về thiết kế là rút gọn đi các chân giao tiếp SPI ở phía dưới (đã được nối với bộ nhớ SPI Flash nội, thường rất ít khi sử dụng) đồng thời tích hợp trở kéo ở các chân GPIO15, GPIO0, EN, RST (chi tiết xin xem trong datasheet) là các chân cần thiết lập trở kéo khi sử dụng giúp bạn có thể sử dụng ngay mà không cần mắc trở kéo trên các chân này.

Mạch thu phát Wifi SoC ESP8266 ESP-12S Ai-Thinker có nhân xử lý bên trong là IC Wifi SoC ESP8266, thường được sử dụng trong các ứng dụng kết nối Wifi, IoT hiện nay, mạch được sản xuất bởi chính hãng Ai-Thinker với quy trình thiết kế, gia công, đo kiểm kỹ càng cho chất lượng mạch tốt và độ ổn định cao.

Mạch thu phát Wifi SoC ESP8266 ESP-12S Ai-Thinker có kích thước nhỏ gọn, ra chân đầy đủ của IC ESP8266, mạch được thiết kế và gia công chất lượng tốt với vỏ bọc kim loại chống nhiễu và anten Wifi PCB tích hợp cho khoảng các truyền xa và ổn định.

Thông số kỹ thuật:

• Model: Wifi SoC ESP8266 ESP-12S Ai-Thinker
• Main IC: ESP8266 Wi-Fi MCU I Espressif Systems
• Package: SMD16

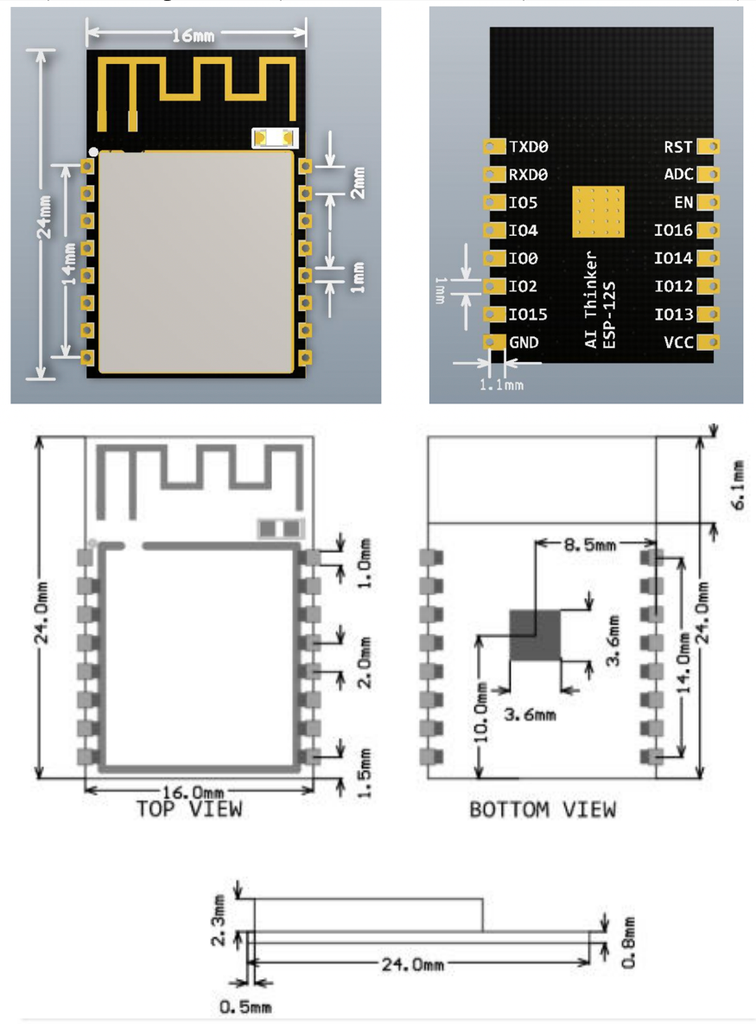

• Size: 24*16*3(±0.2)mm
• Certification: FCC, CE
• SPI Flash: Default 32Mbit
• Interface: UART/GPIO/ADC/PWM
• IO Port: 9
• UART Baudrate: Support 300 ~ 4608000 bps, Default 115200 bps
• Frequency Range: 2412 ~ 2484MHz
• Antenna: PCB
• Antenna Transmit Power
  • 802.11b: 16±2 dBm (@11Mbps)
  • 802.11g: 14±2 dBm (@54Mbps)
  • 802.11n: 13±2 dBm (@HT20, MCS7)
• Receiving Sensitivity
  • CCK, 1 Mbps : -90dBm
  • CCK, 11 Mbps: -85dBm
  • 6 Mbps (1/2 BPSK): -88dBm
  • 54 Mbps (3/4 64-QAM): -70dBm
  • HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm
• Power (Typical Values)
  • Continuous Transmission=>Average˖~71mAˈPeak˖ 500mA
  • Modem Sleep: ~20mA
  • Light Sleep: ~2mA
  • Deep Sleep: ~0.02mA
• Security: WEP / WPA-PSK / WPA2-PSK
• Power Supply Voltage: 3.0V ~ 3.6V, Typical 3.3V, Current > 500mA

Trang chủ nhà sản xuất.

Dây chuyền lắp ráp và test kiểm mạch tại Ai-Thinker:
