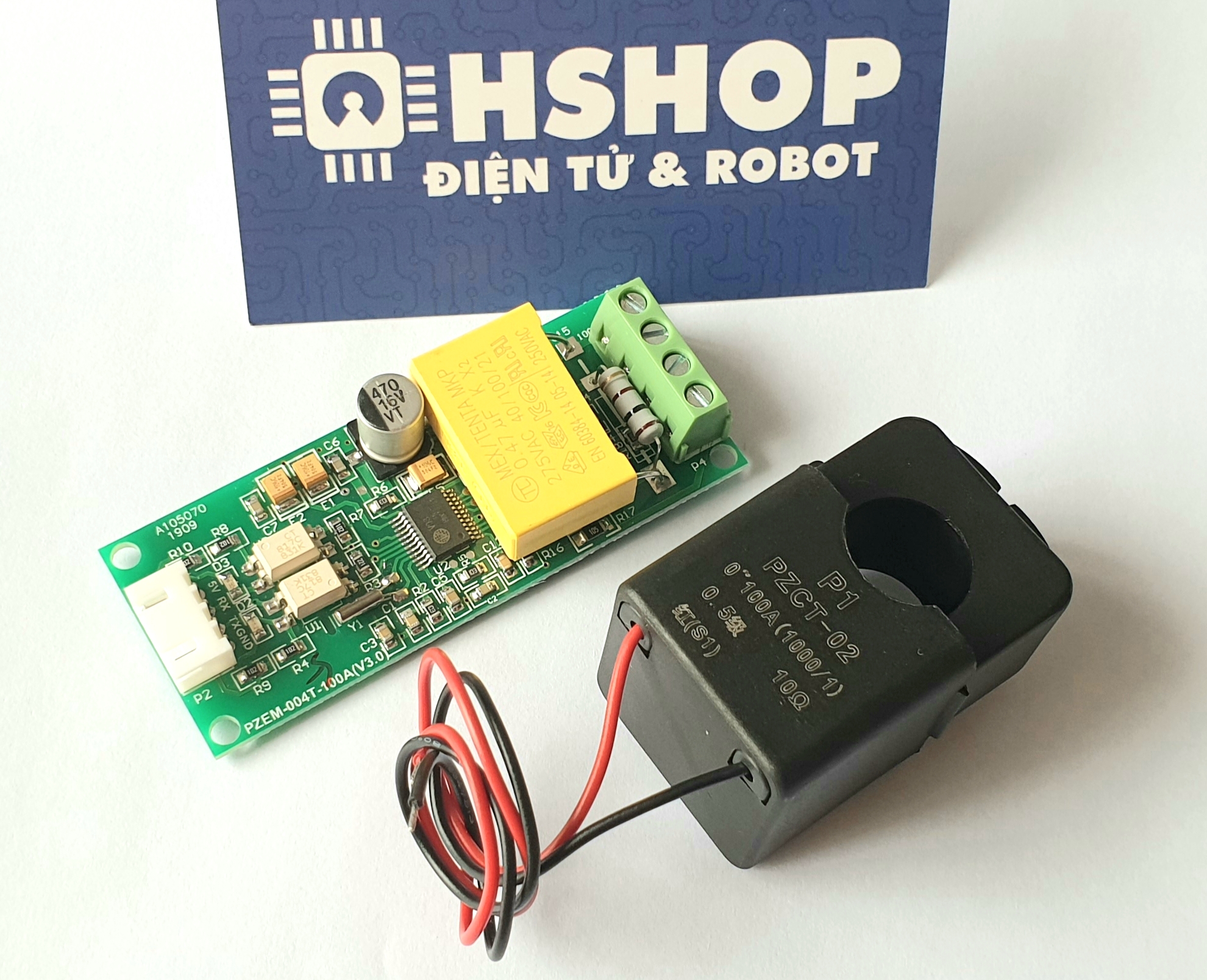

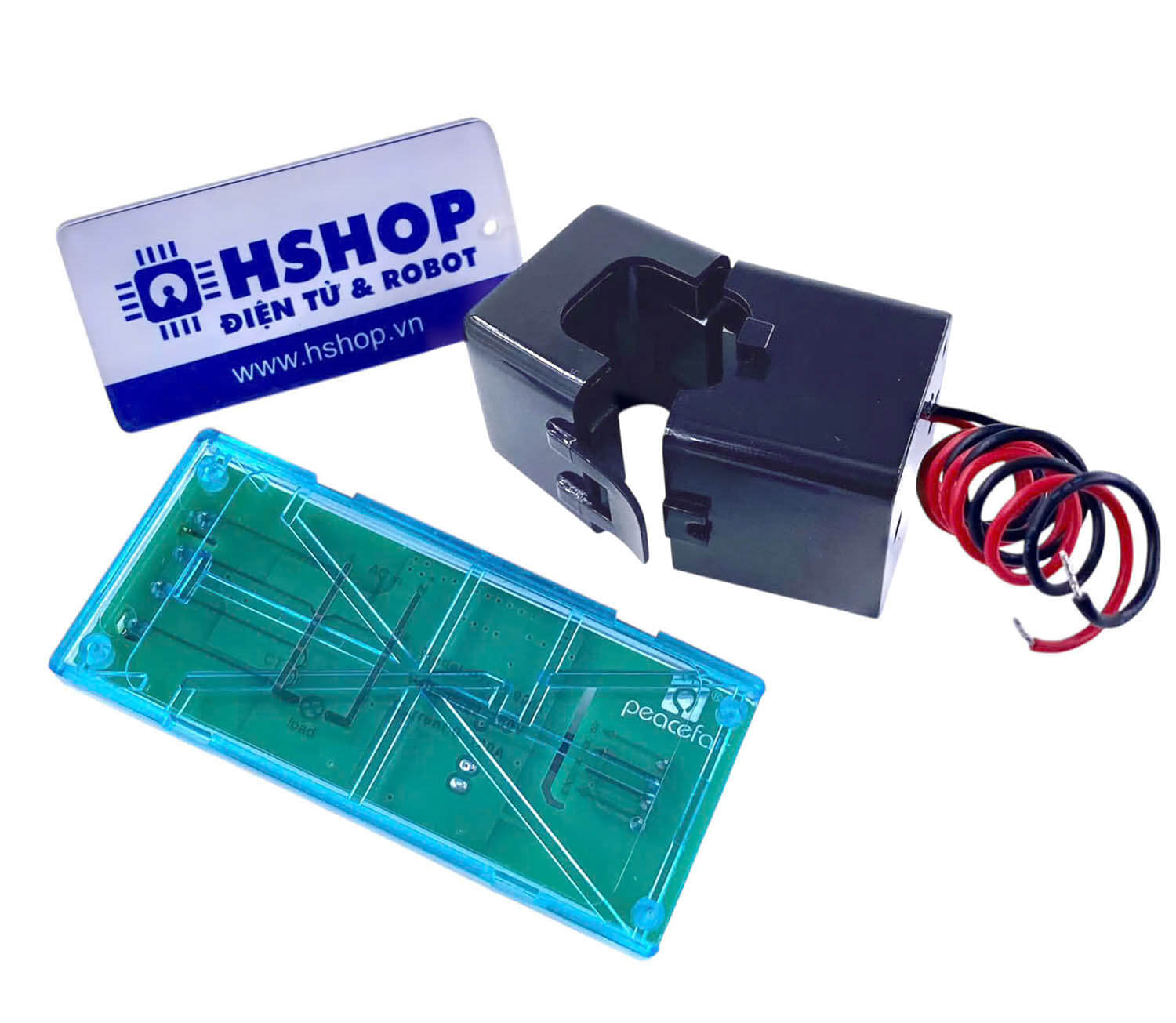

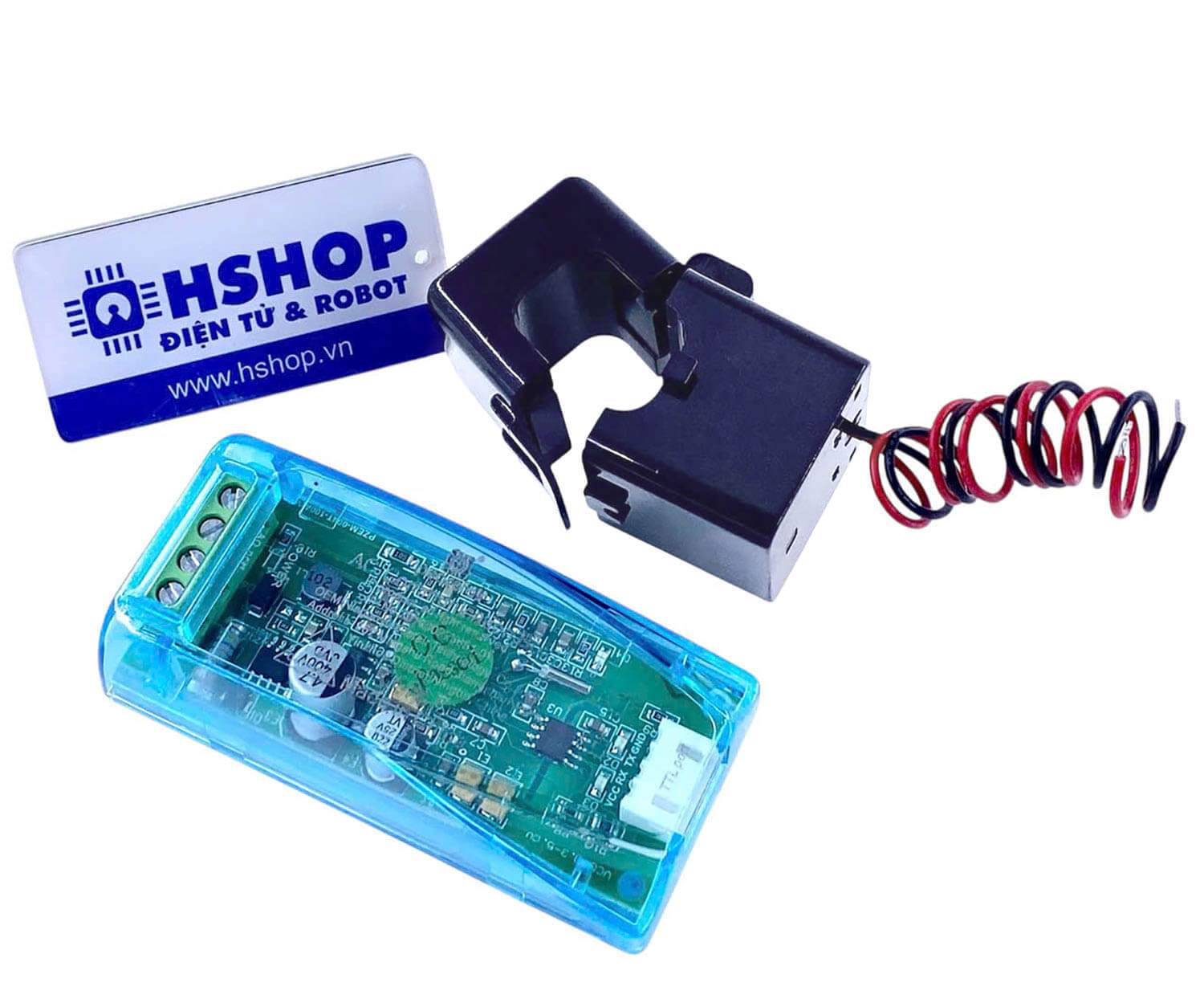

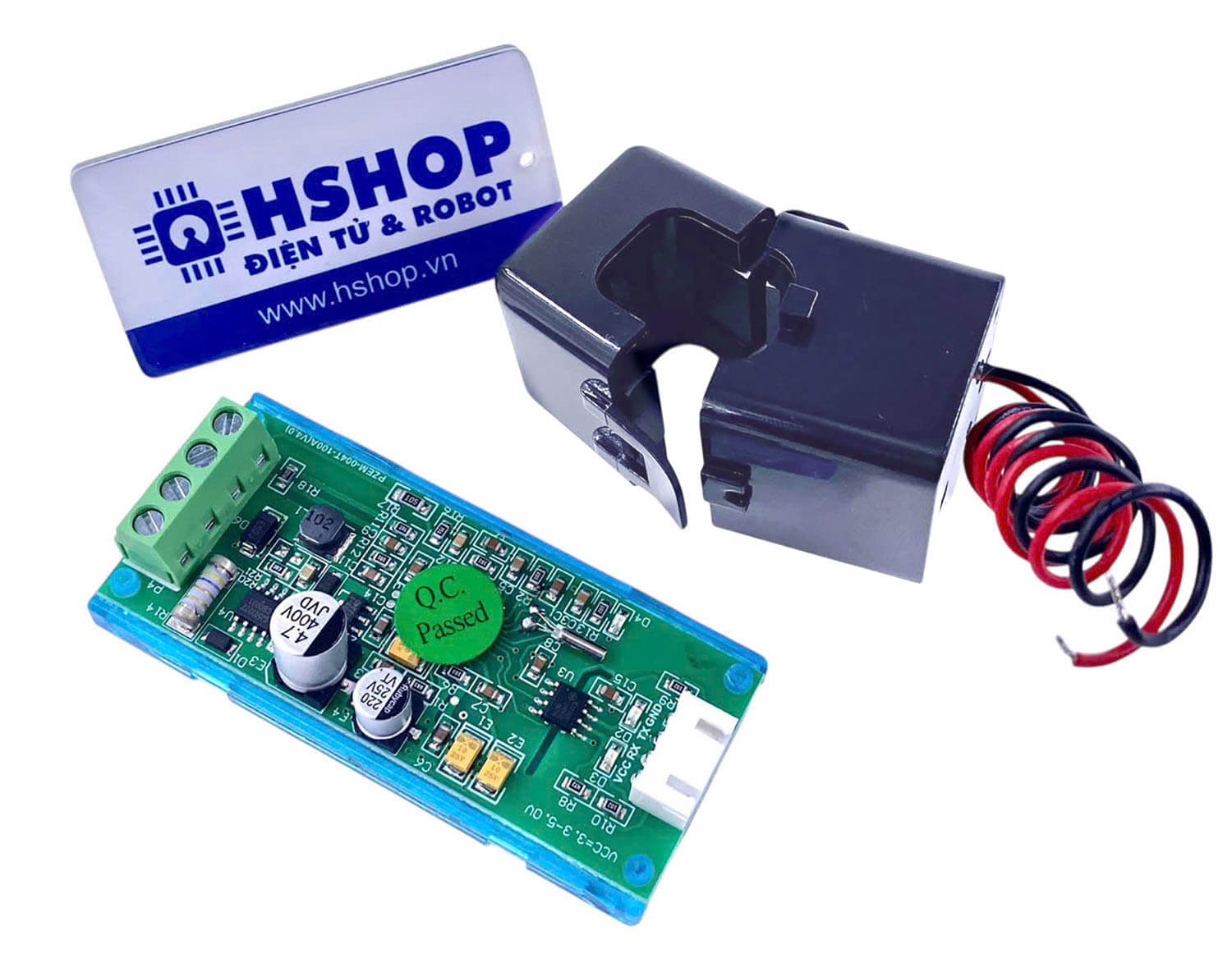

Mạch đo điện AC đa năng 100A giao tiếp UART PZEM-004T

Mạch đo điện AC đa năng 100A giao tiếp UART PZEM-004T được sử dụng để đo và theo dõi gần như hoàn toàn các thông số về điện năng AC của mạch điện như điện áp hoạt động, dòng tiêu thụ, công suất và năng lượng tiêu thụ, mạch sử dụng giao tiếp UART dễ dàng kết nối truyền dữ liệu tới Vi điều kiển hoặc máy tính, thích hợp cho các ứng dụng theo dõi năng lượng, IoT,...

Mạch đo điện AC đa năng 100A giao tiếp UART PZEM-004T nhỏ gọn, dễ lắp đặt, sử dụng cách đo dòng cách ly an toàn và khả năng đo dòng lên đến 100A, mạch có chất lượng gia công và linh kiện tốt, độ bền cao.

Thông số kỹ thuật:

• Điện áp đo và hoạt động: 80 ~ 260VAC / 50 - 60Hz, sai số 0.01
• Dòng điện đo và hoạt động: 0 ~ 100A, sai số 0.01
• Công suất đo và hoạt động: 0 ~ 26000W
• Năng lượng đo và hoạt động: 0~9999kWh.

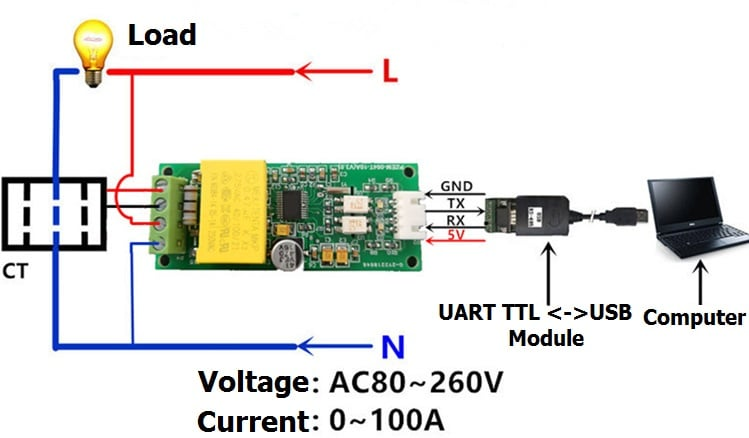

• Giao tiếp UART mức logic TTL 5VDC baudrate mặc định 9600, 8, 1.

• Có opto cách ly an toàn giữa mạch đo và mạch nhận tín hiệu UART.
• Lưu giữ thông số năng lượng tiêu thụ trong bộ nhớ.

• Kích thước: 30 x 75 mm


Phần mềm kết nối máy tính.

Arduino example

Hướng dẫn lập trình: (Lưu ý mạch đã được Nhà Sản Xuất nâng cấp Firmware mới nên các code và thư viện cũ sẽ không sử dụng được, cần đọc kỹ hướng dẫn dưới đây để lập trình và chỉnh sửa)
